双立板带底脚定位支撑铸造构件

项目分类:铸造模 发布时间:2026-05-29 ID:1165826
  • 双立板带底脚定位支撑铸造构件

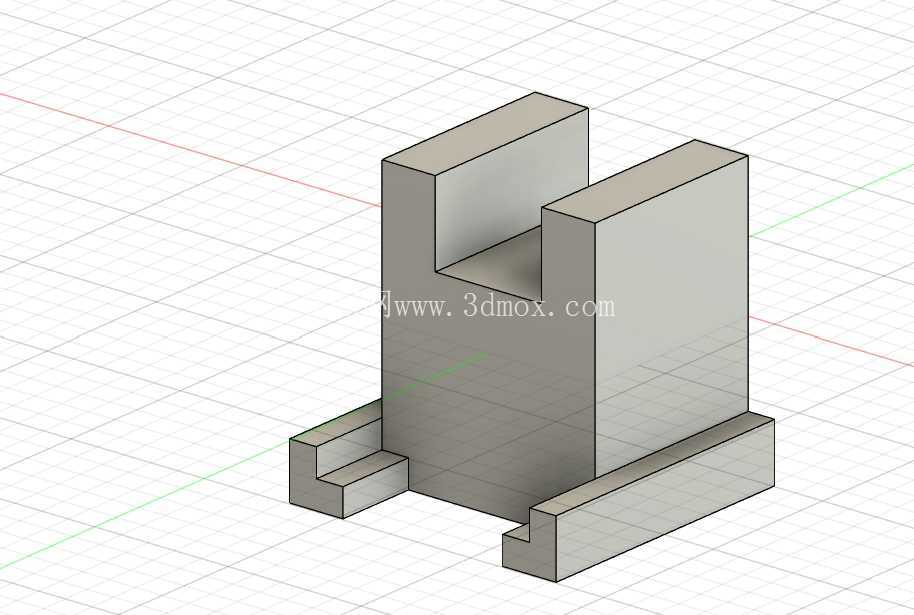

在中小批量铸件生产的工装定位环节,这类带双侧立板与底脚的支撑构件是铸造生产线里常用的定位基准件,主要承担砂芯定位、型腔内模支撑的作用,避免合模过程中砂芯偏移导致的铸件壁厚不均、飞边超标等常见缺陷。从结构设计逻辑来看,主体采用两块平行布置的立式支撑板作为核心受力面,两板之间预留的凹槽空间刚好适配砂芯的定位凸台,间隙控制在0.2mm至0.3mm之间,既保证砂芯安放时的导向顺畅,又能限制合模过程中砂芯的横向窜动。底部延伸出的两个带台阶的底脚并非冗余设计,一方面是增大构件与模底板的接触面积,降低单位面积压强,避免长期受挤压导致模底板表面出现压痕凹陷;另一方面底脚的台阶面可以直接卡在模底板的定位槽内,不需要额外加装螺栓紧固,就能实现构件自身的快速定位,更换工装时只需要向上提起即可完成拆卸,大幅缩短换型调整的时间。

设计过程中需要重点考量几个工程边界:首先是立板的高度尺寸,需要匹配对应砂芯的定位段高度,立板过高会导致合模时与上模腔发生干涉,过低则无法提供足够的定位支撑长度,容易出现砂芯倾斜的问题;其次是立板内侧的倒角处理,凹槽入口处做了1×45度的导向倒角,方便砂芯下放时自动找正,不需要人工反复调整对位,降低操作工人的对位难度。底脚的台阶高度需要与模底板上的定位槽深度完全匹配,保证构件安装后上表面与模底板平面的平行度公差控制在0.05mm以内,避免因安装倾斜导致砂芯定位偏差。

从实际使用场景来看,这类构件大多采用铸铁材质铸造成型后再做少量机加工,立板的支撑面需要经过铣削加工保证平面度,底脚的安装面同样需要铣平,保证安装后的稳定性。在铸造生产线上,这类支撑构件通常成组布置,根据砂芯的外形尺寸选择2到4个配合使用,分别支撑砂芯的不同定位点,共同构成砂芯的定位支撑体系。相比一体式的定位胎具,这种分体式的支撑构件灵活性更强,当生产不同型号的铸件时,只需要调整对应位置的支撑构件高度和位置,不需要重新制作整套胎具,能够大幅降低工装制作成本,缩短新产品的试制周期。

在结构强度校核方面,立板的厚度设计需要考虑砂芯的自重以及浇注过程中铁水对砂芯的浮力冲击,通常立板厚度不小于15mm,避免长期受挤压出现变形断裂;两立板之间的连接部位做了圆角过渡,减少应力集中,避免在反复受冲击的情况下出现开裂问题。底部的支撑脚长度延伸至立板外侧,形成类似外伸梁的支撑结构,能够抵消立板受到的侧向力,防止构件在受力时发生倾覆。实际生产验证中,这种结构的支撑构件使用寿命可达上万模次,只有在长期受铁水高温辐射导致材质退火后才会出现变形,日常维护只需要定期检查立板支撑面的磨损情况,当磨损量超过0.1mm时及时更换即可,维护成本极低。

在建模过程中,需要重点关注各个配合面的尺寸公差标注,导向倒角的尺寸需要统一,避免不同批次的构件倒角尺寸不一致导致砂芯卡滞;底脚的台阶尺寸需要与模底板的槽宽做间隙配合,间隙控制在0.1mm以内,既保证安装顺畅,又不会出现过大的晃动量。另外,构件的所有棱边都需要做倒钝处理,避免操作过程中划伤工人,也避免尖锐棱边刮伤砂芯表面导致砂粒脱落,影响铸件表面质量。
