精密传动用金属波纹管联轴器结构设计

项目分类:通用机械零部件 发布时间:2026-05-29 ID:1165856
  • 精密传动用金属波纹管联轴器结构设计
  • 精密传动用金属波纹管联轴器结构设计

在伺服驱动、精密检测设备、高精度数控机床这类对传动间隙、扭转刚度有严苛要求的场景里,普通弹性联轴器往往无法满足零背隙、高响应的传动需求,波纹管联轴器正是针对这类工况开发的核心传动连接件。从实际应用场景来看,这类联轴器常被布置在伺服电机输出端与滚珠丝杠输入端之间,或是编码器、精密分度盘的传动链路中,既要完成旋转扭矩的可靠传递,还要抵消安装过程中两轴端不可避免的轴向窜动、径向偏移与角向不对中问题,避免额外的附加载荷作用在轴承、编码器这类敏感部件上,延长整套传动系统的使用寿命。

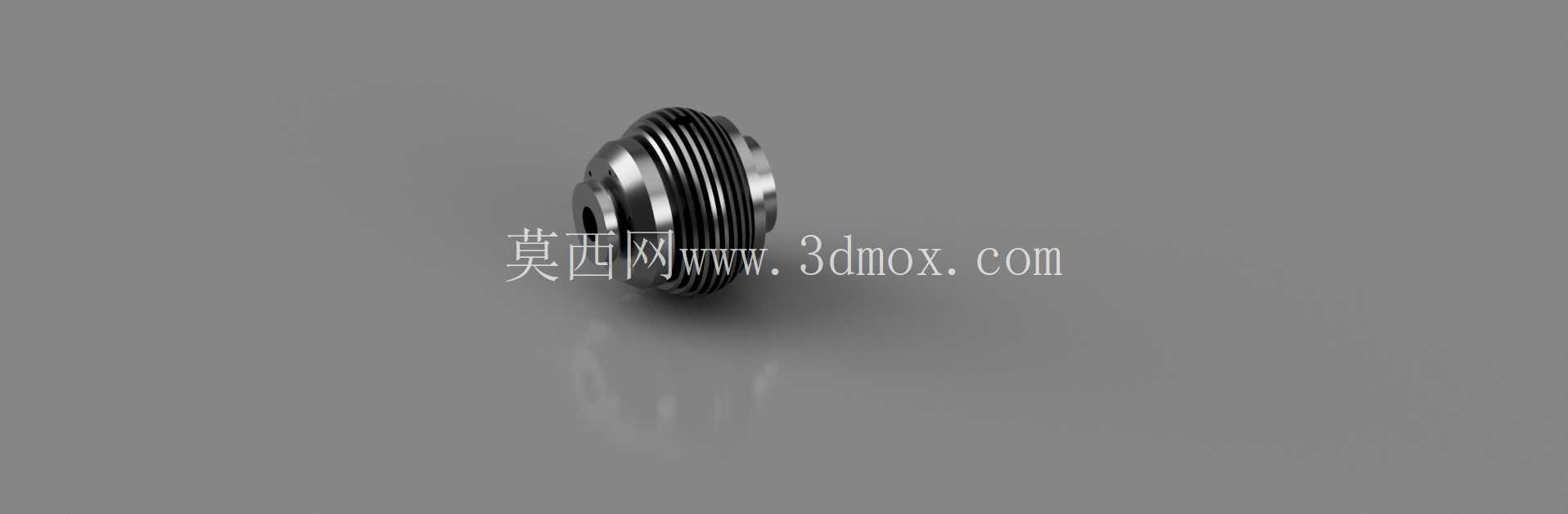

从功能特性上看,这款金属波纹管联轴器采用薄壁金属波纹管作为弹性补偿元件,和橡胶、尼龙材质的弹性联轴器相比,金属材质的波纹管具备极高的扭转刚度,传动过程中几乎无回转背隙,能够精准传递伺服系统的输出转角,保证进给运动的定位精度,不会因为弹性元件的滞后形变导致运动控制出现误差。同时波纹管自身的薄壁褶皱结构具备多方向的形变补偿能力,不需要在安装时苛求两轴的绝对同轴,能够吸收±0.5mm范围内的轴向窜动、0.1-0.3mm的径向偏移以及1°以内的角向偏差,大幅降低现场安装的调试难度,也能抵消设备运行过程中因为温度变化导致的轴系热伸长量,避免轴系出现卡滞、过载的问题。

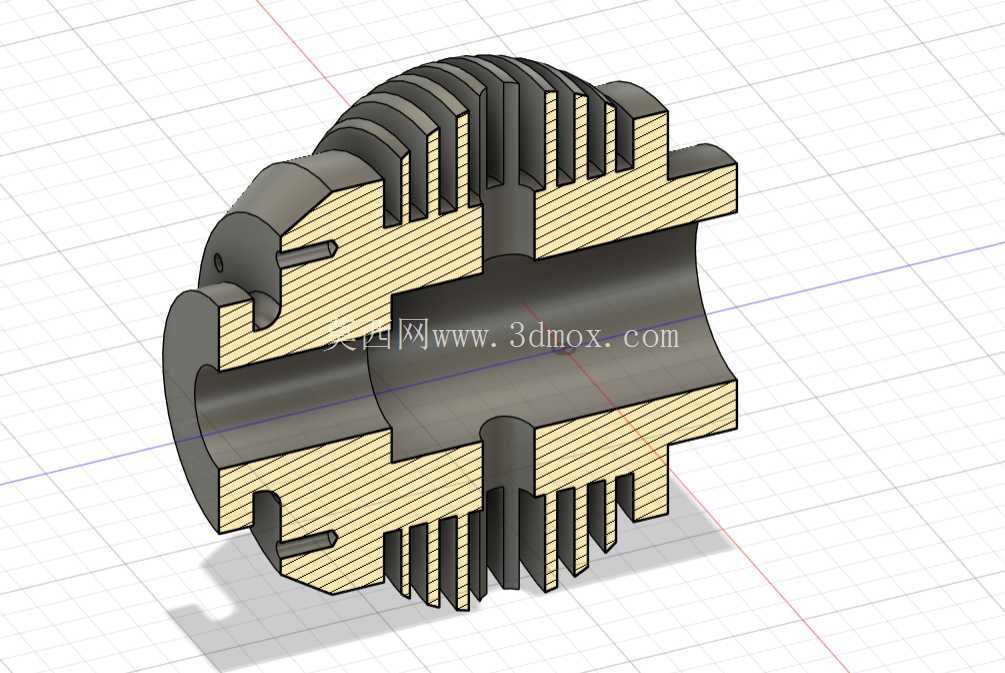

从设计思路层面拆解,这款联轴器采用两端对称的夹紧式轴毂结构,轴毂部分加工有贯通的夹紧槽,安装时通过锁紧螺钉收紧轴毂的开口,即可将轴毂与两侧的连接轴抱紧固定,相比键连接的固定方式,夹紧式结构不会在轴表面产生键槽应力集中,也能消除键配合带来的传动间隙,更适合高速、正反转频繁的伺服传动场景。中间的波纹管段与两端轴毂采用焊接工艺刚性连接,不存在装配间隙,整体结构的动平衡性能更好,能够支持最高上万转的工作转速,不会在高速运转时产生明显的振动与噪音。轴毂的外圆部分做了等距的环形槽设计,一方面能够减轻联轴器整体的转动惯量,降低伺服电机的启动负载,另一方面环形槽也能在一定程度上辅助散热,带走连续高速运转时摩擦产生的少量热量,避免波纹管因为长期高温出现金属疲劳。

关于安装边界与尺寸适配,这类波纹管联轴器的选型需要匹配两侧连接轴的轴径范围,常规小规格型号适配3-20mm的轴径,整体外径根据扭矩等级不同从20mm到65mm不等,总长度根据补偿量需求在30mm到80mm区间,安装时需要预留足够的轴向空间,保证联轴器安装后波纹管处于自然长度状态,不能被过度压缩或者拉伸,否则会大幅降低波纹管的补偿能力与使用寿命。安装过程中需要先将两端轴毂分别套入两侧轴端,调整两轴的同轴度到允许偏差范围内,再按照对角顺序逐步拧紧夹紧螺钉,保证夹紧力均匀分布,避免轴毂出现偏斜导致波纹管承受额外的弯曲应力。在日常使用中,金属波纹管联轴器不需要额外的润滑维护,只需要定期检查锁紧螺钉是否松动、波纹管表面是否出现疲劳裂纹即可,相比其他结构的联轴器维护成本更低,工作寿命更长。

在实际选型过程中,需要根据传动系统的额定扭矩、最高转速、最大允许偏差值来匹配对应规格的联轴器,额定扭矩通常需要预留1.5-2倍的安全系数,避免频繁正反转时的冲击载荷超过波纹管的疲劳强度极限。对于有耐腐蚀要求的应用场景,还可以选择不锈钢材质的波纹管与轴毂,适配化工、食品加工等特殊工况的使用需求。整体来看,这款波纹管联轴器的结构设计充分平衡了传动刚度与补偿能力,是精密运动控制场景下替代传统弹性联轴器的优选方案,能够有效提升整套传动系统的运动精度与运行可靠性。
