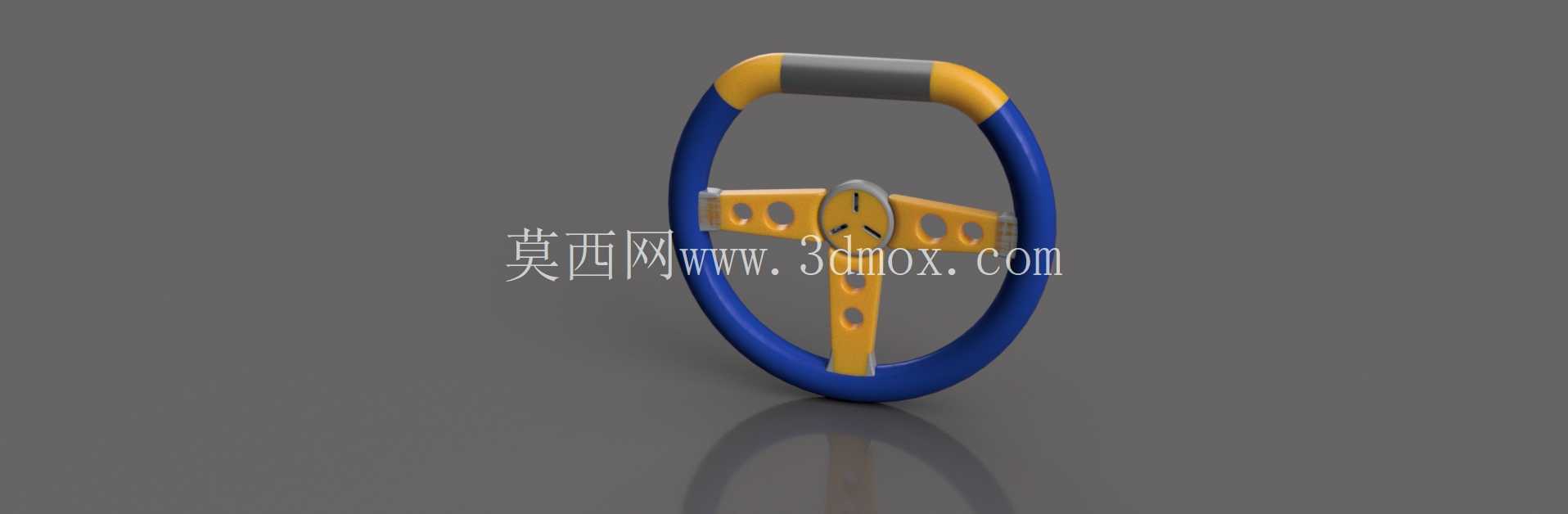

卡丁车及小型车辆用三辐转向盘结构设计

　　在场地卡丁车、低速观光代步车、小型场地作业车辆的转向系统设计中，转向盘作为驾驶员直接交互的操纵终端，其结构合理性直接决定转向操作的手感、响应精度与长时间驾驶的疲劳度，本次设计的三辐式转向盘，正是针对这类非道路小型车辆的使用场景做了针对性的结构优化。不同于乘用车辆带多功能按键、安全气囊安装位的转向盘结构，这类小型车辆的转向系统传动比普遍偏大，转向操作时需要施加的手力更高，同时驾驶场景多为连续转向、高频小幅修正方向的工况，因此轮圈的握持段设计做了分区处理：轮圈主体采用圆截面环形结构，顶部握持区域做了局部平直化处理，表面包覆防滑握持层，对应驾驶员双手常握的9点、3点位置做了色彩分区提示，能够让驾驶员在快速转向时无需目视即可快速找准握持位置，避免转向操作时出现手滑、握位偏移的问题。

　　三辐式的支撑结构并非单纯的造型设计，中间辐条采用等宽镂空结构，在保证支撑强度的前提下尽可能降低转向盘整体转动惯量，让转向操作的响应更跟手，不会因为盘体自重过大导致转向回正拖沓；中心安装位预留了标准的花键轴连接接口，能够适配多数小型车辆转向柱的通用安装尺寸，安装端面的定位凸台可以保证转向盘安装后与转向柱的同轴度，避免高速转动时出现盘体偏摆、抖动的问题。从安装边界来看，该转向盘的整体外径控制在300mm级别，相较于普通乘用车350-380mm的转向盘直径更小，更适合卡丁车这类需要大角度快速打方向的场景，更小的转动半径能够让驾驶员在过弯时大幅减少打方向的动作幅度，提升连续转向的操作效率；轮圈截面直径设置为28mm，符合成年人手掌握持的最优人机尺寸，长时间握持不会因为截面过细硌手或者过粗导致握持发力困难。

　　设计过程中针对辐条的受力做了模拟校核，当驾驶员施加单侧500N的转向手力时，辐条的最大应力集中在与中心轮毂连接的根部位置，因此在该位置做了局部加厚的圆角过渡处理，避免应力集中导致的辐条断裂问题，同时镂空区域的边缘做了倒钝处理，不会出现尖锐边角划伤驾驶员手部的情况。轮圈的环形结构内部采用中空加强筋设计，在保证整体抗扭强度的同时降低整体重量，转向盘整体重量控制在800g以内，不会给转向柱带来额外的负载，也能降低转向操作时的惯性阻力。

　　在实际场景适配中，该转向盘除了场地娱乐卡丁车之外，也可适配园区巡逻电动车、小型农用作业车、儿童游乐设施车辆等对转向操纵可靠性要求高、不需要多功能集成的车型，安装时仅需匹配对应规格的转向柱花键套即可完成装配，不需要额外做结构修改；轮圈表面的包覆层采用耐磨损、耐汗液腐蚀的材质，能够适应户外场地日晒、汗渍侵蚀的使用环境，长期使用不会出现表层脱落、粘手的问题。三辐条的对称结构也让转向盘的动平衡更容易保证，加工完成后仅需做简单的配重调整即可避免转动时的偏心抖动，中心区域的装饰盖安装位可以预留品牌标识安装空间，不会影响整体的结构强度。不同于改装车用的大凹度竞技转向盘，这款转向盘的盘面偏移量控制在较小范围，安装后与转向柱的垂直距离更贴合直立坐姿的驾驶姿态，适配卡丁车这类座椅靠背直立、驾驶空间紧凑的座舱布局，驾驶员不需要大幅前倾手臂即可自然握持轮圈，长时间驾驶的手臂疲劳度更低。
