带法兰安装座的90度直角流体弯头

　　做流体管路系统设计的时候，90度转向的接头选型永远是绕不开的环节，尤其是高压工况下，普通螺纹弯头的密封可靠性、安装抗振性往往达不到长周期运行要求，这时候带一体式法兰安装座的90度弯头就成了很多场景下的首选。这类弯头最核心的应用场景集中在石油天然气场站的工艺管线、化工装置的介质输送段、发电厂的冷却水与辅助管路、水处理厂的加药与输水系统，还有各类液压泵站的出口连接段——这些场景要么存在持续的管路振动，要么要求接头具备足够的连接强度，不能因为压力波动出现渗漏，同时很多安装位置空间局促，没有多余的空间布置长半径弯头加配对法兰的组合结构。

　　从实际功能来看，这款弯头的核心作用是在不额外增加转接件的前提下，将管路内流体的流动方向偏转90度，一端通过自带的法兰盘直接固定在泵体、阀组或者设备侧壁的接口上，另一端可以对接同管径的管路，省去了配对法兰的安装工序，也减少了一个潜在的密封泄漏点。很多人在选型的时候会忽略安装边界的问题，这款弯头的法兰端采用标准的螺栓孔布局，安装时不需要在设备壁面做额外的扩孔或者焊接凸台，只要对应螺栓孔位穿入紧固件压紧密封垫即可，法兰盘的厚度经过强度校核，在额定压力下不会出现法兰面翘曲导致的密封失效。弯头的流道部分采用圆弧过渡设计，不是直角死弯结构，这一点在做流体仿真的时候就能看出差异：直角死弯的局部阻力系数是圆弧过渡弯的2.3倍以上，在大流量工况下会产生明显的压损，同时弯头背部的流体冲刷速率会提升40%左右，长期运行容易出现局部冲蚀减薄，而这款弯头的弯曲半径控制在1.2倍管径左右，既控制了整体的安装长度，又能把局部阻力损失控制在合理范围内，流道内壁的光滑过渡也能减少湍流产生的振动和噪声。从设计思路上看，这款弯头把安装法兰和弯管本体做成了一体式结构，而不是常见的法兰焊接在弯管端部的形式，这种设计首先规避了焊缝处的应力集中问题——在高压、温度波动的工况下，焊缝位置是最容易出现疲劳裂纹的部位，一体式结构消除了环向焊缝，整体强度提升明显；其次法兰盘和弯管连接的根部做了圆弧倒角过渡，没有应力集中的尖角，在做有限元强度分析的时候，这个位置的最大等效应力比焊接结构低35%左右，能够承受更高的压力波动冲击。

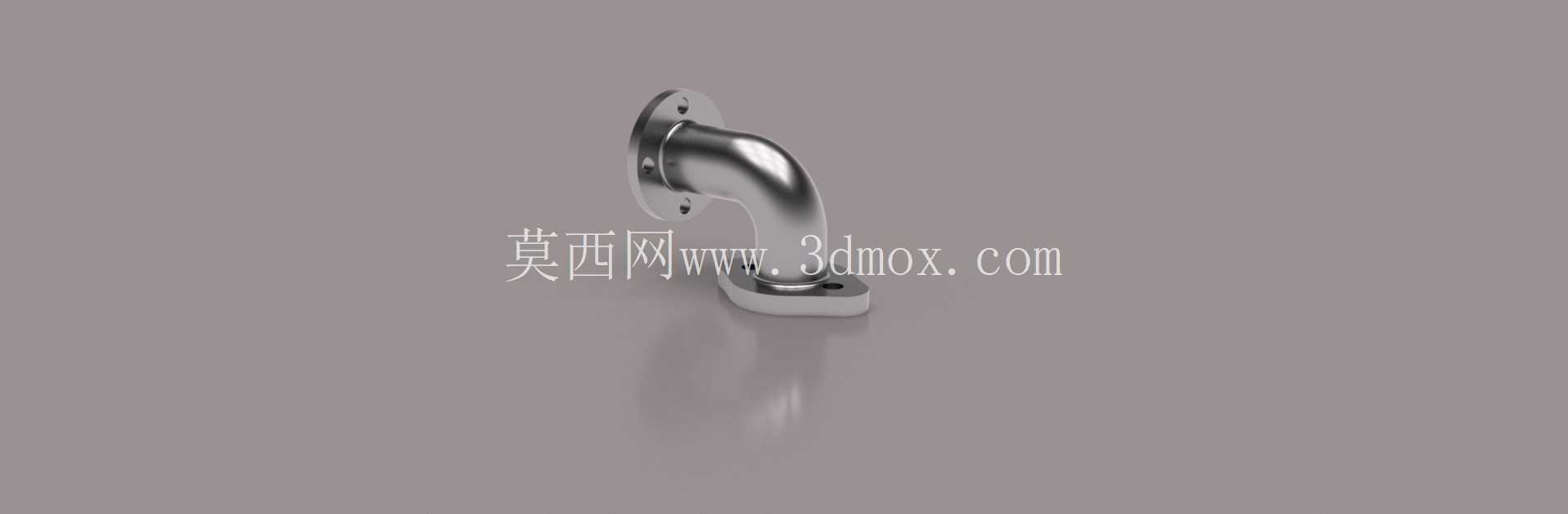

　　安装尺寸方面，法兰端的密封面采用突面结构，适配常用的非金属平垫片或者金属缠绕垫片，螺栓孔的中心距、孔径都符合对应压力等级的法兰标准，不需要单独定制紧固件；弯管另一端的接口可以根据管路需求做成焊接端、螺纹端或者快装端，图中展示的结构另一端也带小型安装法兰，适合对接需要刚性固定的管路段，整体的轴向安装尺寸比同规格的标准90度弯头加配对法兰的组合短20%左右，特别适合安装空间狭窄的场合，比如设备内部的管路布置、舱室内部的管线排布，不需要预留法兰安装的操作空间，直接从设备外侧拧螺栓就能完成固定。实际使用中，这类弯头在泵出口的位置应用最多，泵运行时产生的振动会顺着管路传递，如果用普通螺纹弯头，长期振动容易出现螺纹松动渗漏，而法兰式的连接通过螺栓预紧力把密封垫压紧，抗振性能更好，同时一体式的结构刚性更强，能够对端部的管路起到一定的支撑作用，减少管路支架的布置数量。在化工场景中，输送腐蚀性介质的时候，这类弯头可以根据介质特性选用不同的材质，流道内壁做相应的防腐处理，因为没有焊缝的凹凸不平，介质不容易在管壁残留，也减少了局部腐蚀的风险。

　　很多刚入行的设计人员在做管路布置的时候，往往只关注弯头的通径和压力等级，忽略了安装方式带来的空间占用，比如在狭小的设备舱内，用普通弯头加法兰的组合，安装的时候扳手没有操作空间，螺栓拧不到规定的预紧力矩，后期很容易出现泄漏，而这种自带安装法兰的弯头，法兰盘直接贴在设备壁面，螺栓从外侧穿入，安装操作都在设备外部完成，不需要在舱内预留操作空间，大幅降低了现场安装的难度。另外在做管路应力分析的时候，这类一体式弯头的刚性参数更容易准确获取，不需要考虑焊缝处的材料性能变化，计算出来的管路应力和位移结果更贴近实际运行情况，避免因为参数估算偏差导致的管路应力超标问题。
