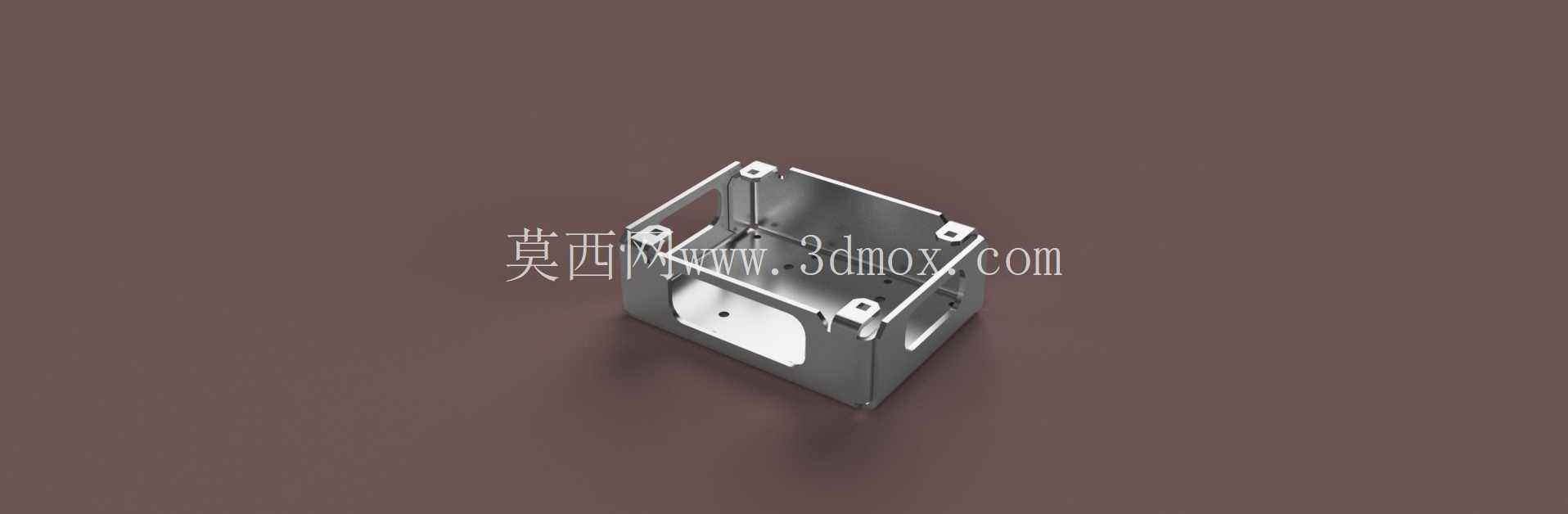

钣金材质工业设备安装承载托盘结构

　　在工业自动化生产线、小型精密检测设备以及模块化电控单元的集成部署场景中，这类钣金安装托盘是承担核心部件定位、承载与防护作用的基础结构件，不同于普通的平面承托板材，该结构采用一体化折弯成型的钣金工艺制作，整体为带围边的框式结构，能够避免安装在其上的功能模块在设备运行振动过程中出现横向滑移，同时围边的高度经过精准核算，既不会遮挡模块侧面的接线端口与散热槽位，又能形成足够的侧向限位约束。从结构设计逻辑来看，托盘四个角位设置的带安装孔凸耳是整个构件的核心安装基准，凸耳采用局部冲压翻边工艺强化结构强度，避免长期受载后出现安装孔变形、固定螺栓松动的问题，凸耳上的安装孔位公差按照IT7级精度控制，能够适配M3-M4规格的标准内六角固定螺栓，与设备机架上的预装螺柱实现无应力装配，不会因为孔位偏差导致安装时强行掰扯构件产生钣金内应力，进而影响后续承载的平面度。

　　托盘底部预留的异形镂空区域并非随意开设，一方面是为了给安装在托盘上的功能模块底部的凸出接插件、散热凸台预留避让空间，避免模块安装时出现顶触无法贴合底面的问题，另一方面也能减少钣金材料的整体用量，同时为模块底部提供空气流通的散热通道，在设备长期连续运行时，能够通过镂空区域带走模块底部积聚的热量，降低模块因散热不良出现故障的概率。托盘侧壁开设的矩形缺口是专门为走线设计的通道，模块的供电线、信号通讯线可以通过这些缺口规整引出，顺着设备机架的走线槽排布，避免线缆在托盘内部弯折堆积被围边挤压破损，同时缺口的边缘做了卷边钝化处理，不会在穿线过程中割破线缆的绝缘层，消除电气安全隐患。

　　在实际安装适配过程中，该托盘的底面平面度控制在0.1mm/100mm范围内，能够保证安装在其上的精密检测模块、小型控制板卡不会因为底面倾斜出现检测基准偏移、板卡受力不均脱焊的问题，整体的承载能力按照5kg的额定静载荷设计，能够覆盖绝大多数小型工业功能模块的重量需求，同时钣金材质的表面采用哑光喷塑处理，既具备基础的防锈耐腐蚀能力，能够适应车间内少量油污、潮湿的工作环境，又不会产生反光干扰设备内部的光电传感器正常工作。

　　从安装边界来看，该托盘的整体外轮廓尺寸适配标准100mm间距的铝型材机架安装位，不需要额外制作转接件就可以直接固定在常规的工业设备机架上，四个安装凸耳的外伸长度经过优化，既保证了螺栓安装时有足够的扳手操作空间，又不会过多占用机架周边的安装位置，给相邻的其他功能构件留出足够的装配间隙。在数控加工环节，该构件的所有折弯角度都控制在90°±0.5°范围内，保证围边与底面的垂直度，避免模块装入时出现卡滞，所有的棱角位置都做了R0.5的圆角处理，避免装配作业时划伤操作人员的手部，同时也减少应力集中点，提升构件整体的抗疲劳强度，在设备长期运行产生持续振动的工况下，不会因为应力集中出现钣金开裂的问题。
