3D打印机耗材导向导丝结构件

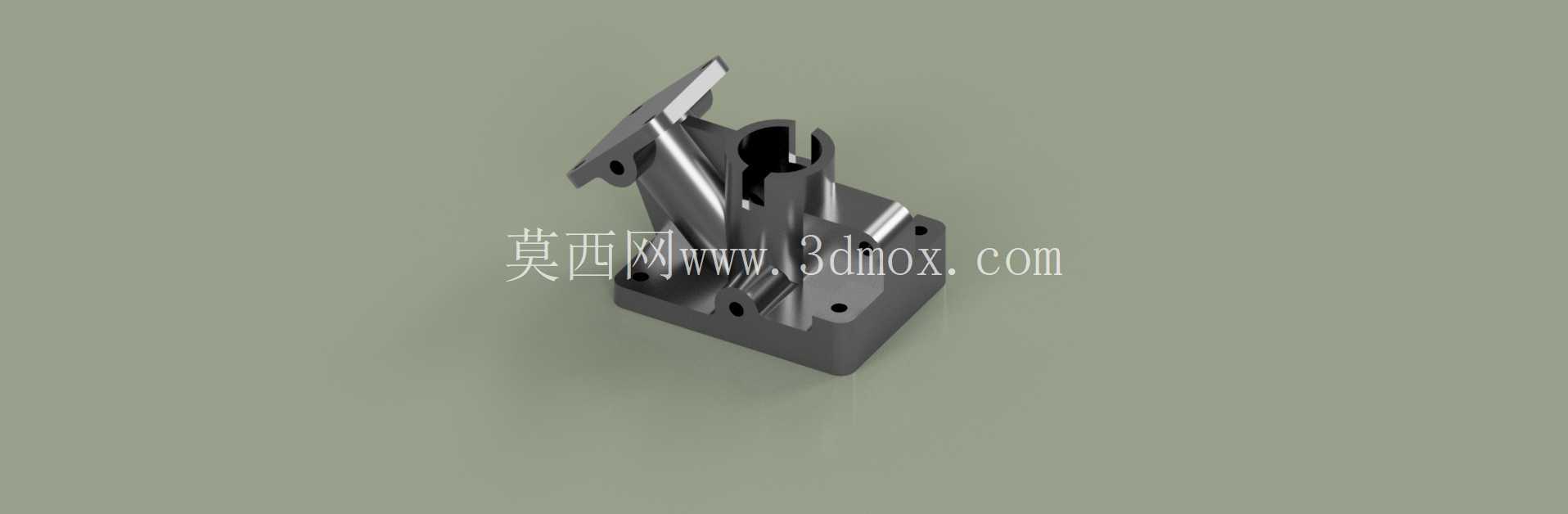

　　做FDM熔融沉积3D打印设备结构开发的同行都清楚，耗材送进路径的导向稳定性，直接决定了打印过程中是否会出现断料、送丝打滑、耗材偏移蹭到打印件这类常见故障，这款导向结构件就是针对桌面级FDM设备送丝路径末端的导向需求设计的，安装位置在挤出机进料口上方的机架固定位，用来规整耗材进入挤出轮前的走向，避免耗材因为盘料架的出料角度偏移，出现弯折、卡滞的问题。从结构设计来看，这个零件采用一体化基座加侧向导向支撑的布局，底部是带四个安装孔的方形固定座，安装孔的孔位间距匹配常规桌面级3D打印机2020铝型材机架的安装孔距，不需要额外做转接件就能直接固定，基座上方的主体结构做了贯通的导丝通道，通道内径适配1.75mm规格的通用打印耗材，通道内壁做了顺滑的圆角过渡，没有尖锐的棱角，避免耗材在送进过程中被刮削产生碎屑，这些碎屑如果进入挤出机齿轮，很容易造成送丝轮齿槽堵塞，时间长了就会出现送丝力度不足的问题。

　　侧向延伸的两个带孔支撑臂，是用来配合安装耗材检测传感器的预留位，不需要额外打孔改造，就能把断料检测模块直接固定在支撑臂上，让耗材穿过检测模块后直接进入导丝通道，整个送进路径没有多余的弯折点，送丝阻力可以控制在非常低的水平。设计的时候特意把导丝通道的入口做了喇叭口的扩孔处理，耗材从盘料架拉出的时候，哪怕存在一定的角度摆动，也能顺利进入通道，不会因为对准偏差卡在通道入口，很多新手用户在更换耗材的时候，经常因为剪的料头有斜角，对准进料口要花很长时间，这个喇叭口结构就能大幅降低换料的操作难度。

　　整个零件的壁厚做了均匀化处理，不管是用FDM工艺直接打印制作，还是用机加工方式做金属样件，都不会因为壁厚不均出现变形，基座的安装面做了0.2mm的平面度公差要求，固定在型材上的时候不会出现翘边，保证导丝通道的垂直度，让耗材能垂直对准挤出机的进料孔，不会因为角度偏斜造成耗材和进料孔内壁摩擦，增大送丝阻力。实际装机测试的时候，这个导向件可以适配PLA、ABS、PETG等多种常见的打印耗材，哪怕是柔性TPU耗材，在这个导向通道的约束下，也不会因为送丝轮的推力出现弯折堆料的问题，之前很多设备没有加装这类导向件的时候，打印柔性耗材经常会在挤出机入口处出现耗材打折，导致送丝中断，加装之后这类故障的发生率可以降低九成以上。

　　另外这个结构的侧向支撑结构还能起到一定的耗材防尘作用，导丝通道和挤出机进料口几乎是无缝对接，空气中的浮尘很难顺着缝隙进入挤出机的热端，减少了热端堵头的清理频率，日常维护的时候只需要定期把通道内的耗材碎屑吹干净就行，不需要做复杂的拆解。从安装边界来看，整个零件的外轮廓尺寸控制在很小的范围内，不会和打印机的X轴运动部件产生干涉，哪怕是打印尺寸较小的桌面级设备，也有足够的安装空间，不需要调整其他部件的位置，固定螺丝采用常规的M3规格，和设备上其他紧固件通用，不需要准备特殊规格的安装配件。
