U型槽式铸造工艺成型结构件

在砂型铸造、低压铸造的生产线工位上，这类U型槽式结构件常作为浇铸成型后获得的基础坯件，也可作为铸造工装里的定位承托构件使用，适配中小型有色金属铸件的生产流转环节。从实际使用场景来看，当它作为铸造产出的结构件时，可直接用于自动化输送线的物料卡位、工装夹具的基座承托，其开口式的U型腔体能够快速卡入对应尺寸的杆状、板状工件，无需额外加装快拆结构，就能实现工件在工序间转运时的临时固定，避免输送过程中工件偏移掉落。如果作为铸造工装的组成部分，它的弧形底部能够贴合圆形浇道的外壁，对浇铸过程中的浇道管起到支撑定位作用，减少金属液充型时浇道晃动带来的充型不稳、飞边增厚问题。

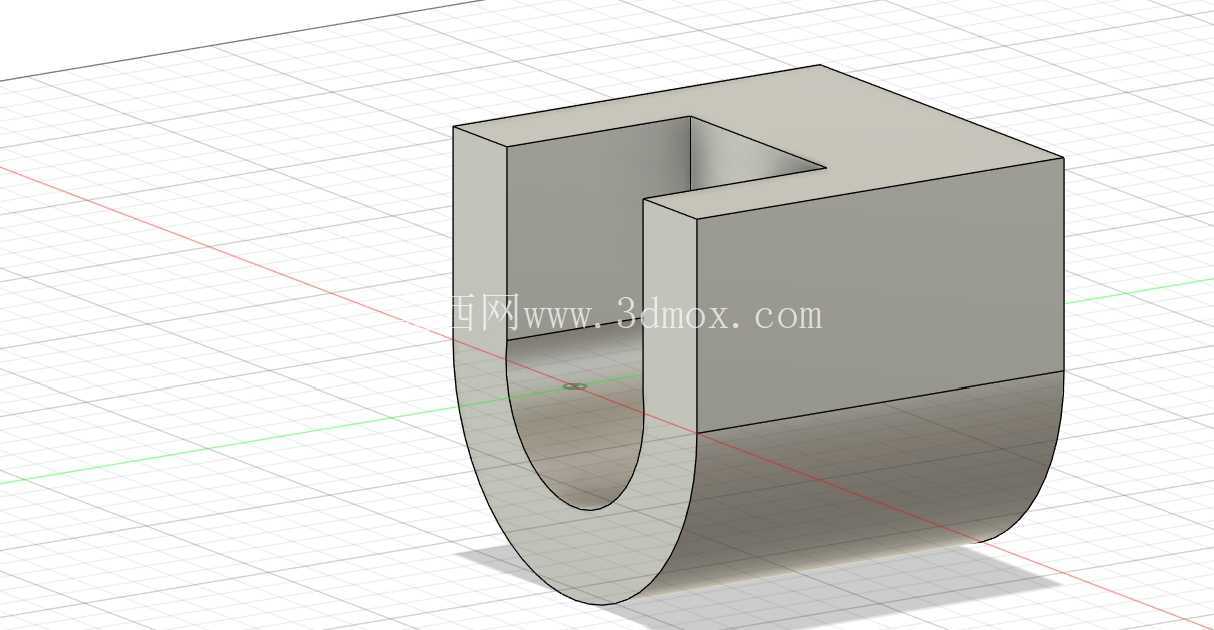

从功能特性上看，这个结构采用上部直壁、下部圆弧过渡的一体式设计，没有额外的拼接焊缝或者连接结构，整体刚性表现优异，在承受150℃以内的浇铸余温、以及常规工位转运的碰撞冲击时，不会出现局部变形开裂的问题。腔体内部的直角与圆弧衔接处做了等壁厚处理，整个构件的壁厚保持均匀一致，不管是作为铸造成型件还是后续机加工的坯件，都能有效避免冷却过程中因为壁厚差产生的缩孔、内应力集中问题，降低后续机加工的余量预留难度，减少材料浪费。直壁段的外侧平面可以直接作为安装基准面，不需要额外铣削加工基准，就能快速适配安装工位的定位块，缩短工装调试的时间。

设计思路上，这个结构优先考虑了铸造工艺的脱模便利性，所有外侧壁都保留了符合铸造要求的拔模斜度，内侧腔体的圆弧面与直壁面平滑衔接，没有倒扣结构，在造型起模的时候不会刮伤砂型表面，减少砂眼、缺肉的铸造缺陷产生概率。下部的圆弧底设计一方面是为了适配圆柱形工件的承托需求，增大接触面积减少局部压强，另一方面圆弧结构相比直角底能够分散应力，在承受竖向载荷的时候，应力会沿着圆弧面均匀传递到两侧直壁，避免直角处的应力集中导致构件断裂。上部的开口宽度经过匹配设计，比常规承托工件的外径大0.2-0.5mm，既能够保证工件顺利卡入，又不会因为间隙过大导致工件晃动，适配批量生产中的工件尺寸公差波动。

从外形尺寸与安装边界来看，这类构件的整体高度通常根据承托工件的直径调整，直壁段的高度占整体高度的三分之二，能够保证卡入工件后的接触长度足够，不会出现工件倾翻的问题；下部圆弧段的半径与所承托工件的半径保持一致，当作为定位件使用时，圆弧面与工件的贴合率能够达到85%以上，保证定位精度。安装时，构件底部的平面可以直接通过螺栓固定在工装基板上，两侧直壁的外侧不需要预留额外的操作空间，相邻两个同类型构件的安装间距只需要比所承托工件的宽度大10mm即可，能够有效节省工装台的安装空间，适合在排布紧凑的铸造生产线、机加工输送线上使用。需要注意的是，这类构件如果用于浇铸工位附近的高温区域，需要在表面涂刷耐高温隔热涂层，避免长期接触高温金属液导致材料金相组织变化，影响构件的结构强度；如果用于常规的物料转运工位，只需要做常规的防锈处理即可满足长期使用需求。
