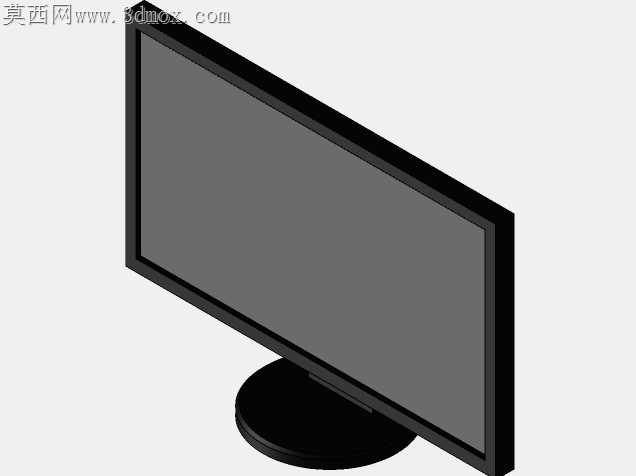

宏碁V233h款23寸高清显示器简化结构

桌面显示设备的量产落地中，外壳与屏幕模组的配合公差一直是加工端容易踩坑的环节，过盈量留多了组装时屏幕边缘容易被挤压出亮斑，留少了长期使用后屏幕会出现松动异响，这款23寸高清显示器的简化结构模型，刚好把这类配合细节做了精准的取舍还原。底座与支撑立柱的衔接处没有做多余的装饰性卡扣，只保留了核心的旋转限位凸台，注塑开模时不需要额外做抽芯滑块，能直接降低模具的加工成本，日常拆装调整俯仰角度时，凸台的受力面做了0.3mm的圆角过渡，不会因为反复扭转出现应力发白的断裂隐患。屏幕前框的内圈边缘做了一圈0.8mm的承托台阶，刚好卡住液晶面板的边缘包边，不需要额外打胶就能固定面板位置，组装时工人只需要把面板平放进前框，扣上后盖就能完成主体装配，能压缩单台产品的组装工时。后盖的散热格栅没有做细碎的镂空造型，全部采用宽度2mm的长条形开孔，注塑成型时不会出现粘模、毛边过多的问题，后期清理灰尘时也能直接用软毛刷扫过，不会有清洁死角。支撑立柱的内部走线槽做了圆弧过渡处理，电源线和信号线穿入时不会被锐边刮破绝缘层，底座的配重块安装位预留了3mm的调节间隙，不同批次的配重块如果存在尺寸公差，也能顺利卡入安装位不需要二次修模。屏幕背板的安装螺柱高度统一控制在4.2mm，锁附驱动板螺丝时不会因为螺柱高度差导致驱动板变形，避免出现电路接触不良的问题。前框的表面做了细微的磨砂纹理处理，不需要做高光抛光的模具工序，日常使用时也不容易残留指纹和划痕，摆放在办公桌面能长期保持外观整洁。这类简化结构的模型，没有冗余的装饰性特征，所有结构都围绕加工便利性、装配效率、长期使用可靠性做设计，能给入门结构设计从业者提供很直观的参考，理解消费数码产品在量产环节的结构取舍逻辑，不用在非核心的外观细节上浪费过多的开模成本，同时兼顾产品的耐用性与组装效率。
