可调式轴向夹持限位工装结构

项目分类:工装 发布时间:2020-06-29 ID:116727
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构
  • 可调式轴向夹持限位工装结构

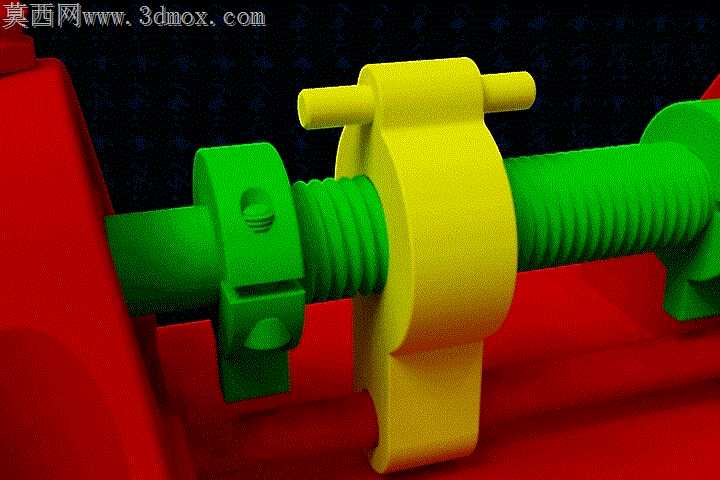

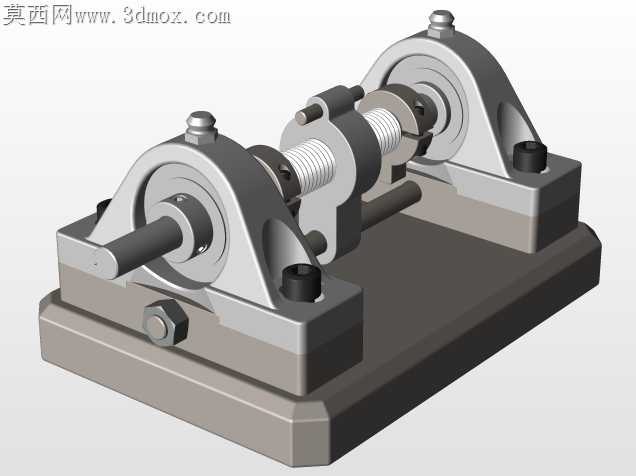

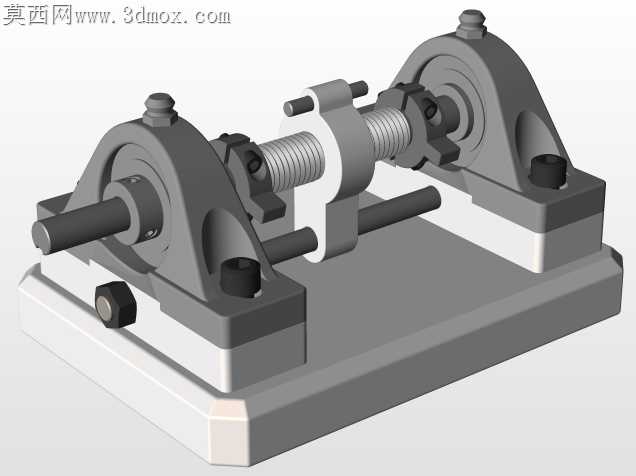

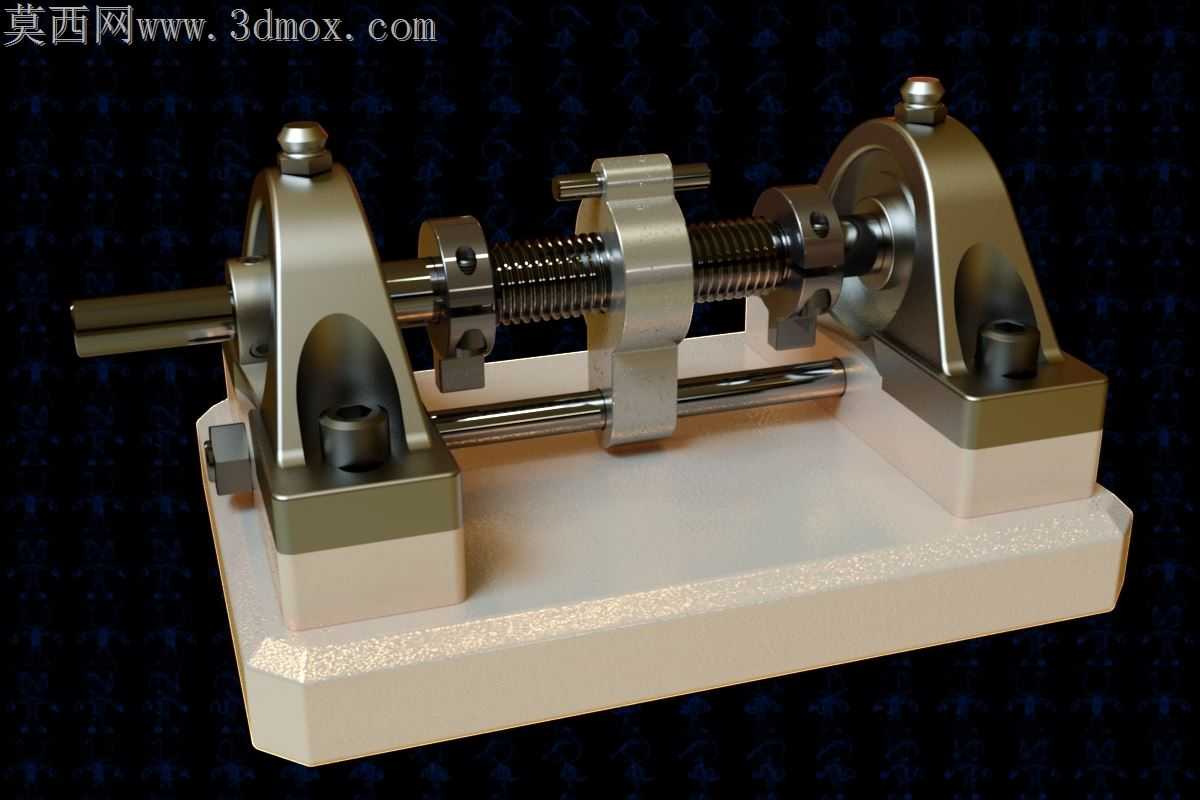

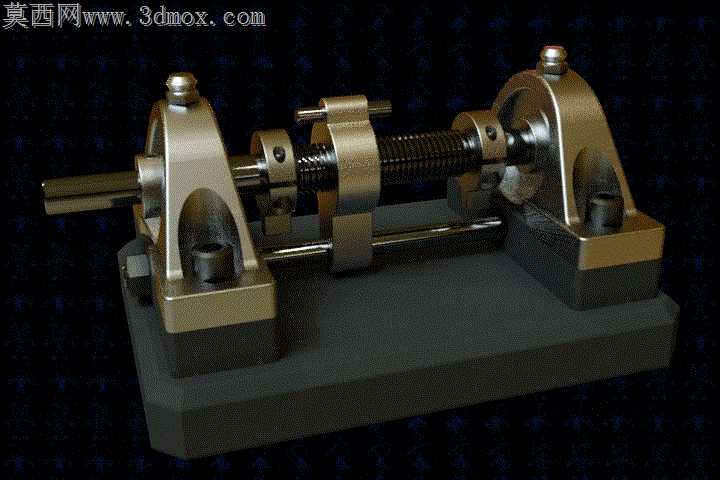

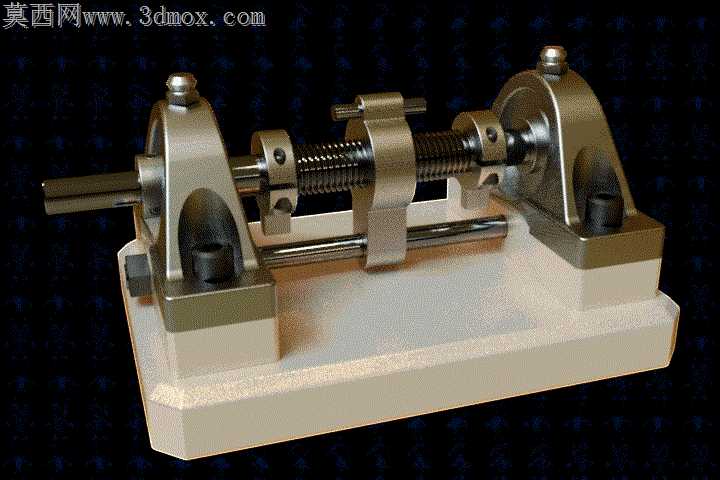

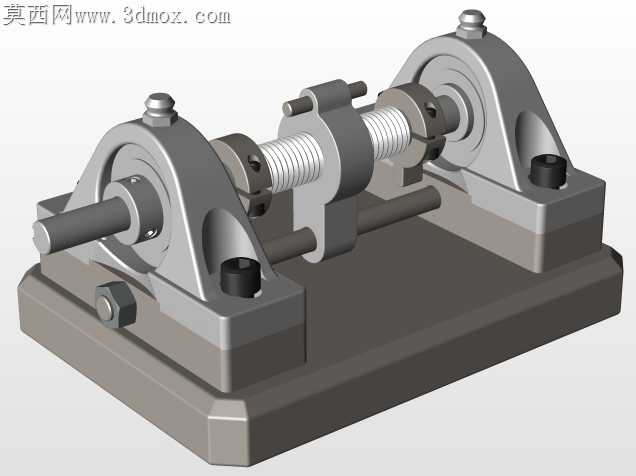

车间里做轴向定位工位最头疼的,就是不同直径轴件换型时,原有V型块限位要么夹不紧窜动,要么顶死拆件费劲,硬掰还容易刮花轴面镀层。这套限位结构的核心巧思,全藏在丝杠副和滑动夹块的配合公差里,没有用市面上常见的快夹偏心结构,反而选了细牙梯形丝杠做传动,就是看中细牙丝杠的自锁特性,夹块走到指定位置不会因为加工时的轴向窜动松脱,哪怕是断续切削带来的振动,也不会让夹块移位。两个固定支座的安装面做了0.02mm的沉台公差,和底座安装槽配合时不用反复打表找正,沉台侧面的定位边直接卡进底座的导向槽,锁紧紧定螺丝的时候不会出现支座偏斜,夹块的滑动面和导向光轴的配合选了H7/g6的间隙配合,既不会因为间隙太大夹块晃荡,也不会因为间隙太小滑动卡涩,哪怕车间里飘进细微的铁屑,日常擦干净光轴表面就能顺畅滑动,不用频繁拆下滑块清理内部。夹块和轴件接触的圆弧面没有做整圆包裹,只留了120度的接触角,既保证夹持时的接触面积足够,不会压伤软质轴件表面,换件的时候只要把丝杠反向转半圈,就能留出足够间隙把轴件直接抬出来,不用把整个夹块滑到支座端头。底座做了加厚的铸铁质感配重,整个机构放在工位台面上不会因为操作时的受力翘边,底部预留的安装槽可以直接穿T型螺栓固定在不同的工作台面上,不用额外做转接板。两端支座的轴承位没有用复杂的角接触球轴承,只用了普通的深沟球轴承加端面顶丝限位,就是考虑到这种手动调节的限位结构转速极低,不需要承受高转速载荷,用普通轴承就能满足使用寿命要求,后期维护换件也方便,车间备件柜里随便就能找到替换件。夹块上的紧定螺丝孔做了沉头处理,螺丝锁死之后不会突出夹块表面,滑动的时候不会刮到光轴表面的镀铬层,也不会勾到操作人员的劳保手套。丝杠端头没有做复杂的手轮结构,留了标准的四方头,用普通的活动扳手就能转动调节,不用专门配定制手轮,哪怕手轮丢了也不影响现场使用。
