工业用异步电动机三维结构设计模型

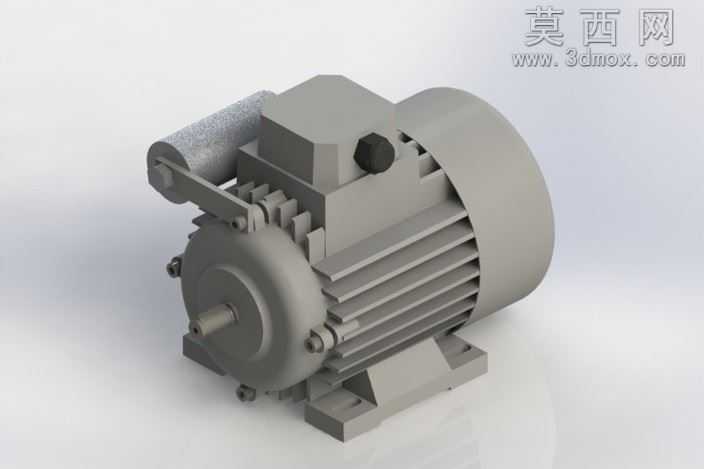

本模型为工业常用三相异步电动机的三维数字化设计成果，建模过程严格遵循中小型低压电动机的通用设计规范，完整还原了实物的全部结构细节。建模阶段采用自底向上的装配设计思路，首先对电动机的核心组成部件逐一进行参数化建模：前端盖部分精准还原了轴承安装位、输出轴伸出孔、端盖固定螺栓沉孔的尺寸与位置关系，输出轴做了轴伸段、键槽、轴承配合段的细节刻画，还原了真实电机轴的阶梯结构特征；定子机壳部分完整复刻了外壳的散热筋结构，每一条散热筋的间距、厚度、拔模角度都参照实物比例设置，同时还原了机壳顶部的接线盒结构，包含接线盒座、盒盖、固定螺栓、进线口的细节，机壳侧面的吊环安装位、底座安装脚的螺栓过孔、定位凸台也都做了精细化处理；后端盖部分还原了风罩安装位、后端轴承室的结构，附带的散热风叶、风罩也按照实物的结构完成建模，风叶的叶片角度、风罩的通风孔布局都符合真实电机的散热设计逻辑。材质与渲染阶段，针对不同部件匹配了对应的工业材质：机壳、端盖、底座采用铸铁哑光材质，还原铸件表面的细微颗粒质感，输出轴、螺栓、吊环采用钢材金属材质，调整金属粗糙度模拟加工后的金属光泽，接线盒部分做了塑料与金属材质的区分，风罩采用薄钢板冲压材质，散热筋边缘做了轻微的圆角处理还原冲压加工的特征。整体装配过程严格按照电机的实际装配关系添加配合约束，输出轴与端盖轴承位设置同轴心配合，端盖与机壳设置端面贴合与同轴配合，螺栓与对应孔位设置同心与重合配合，保证整个装配体不存在干涉问题，结构逻辑完全符合真实电动机的生产装配要求。设计过程中充分考虑了模型的实用性，所有特征都保留了可编辑的参数，方便后续根据不同功率、不同机座号的电机参数进行调整修改，可用于机电设备布局演示、电机结构教学、虚拟装配仿真等多个场景，模型的细节程度能够满足近距离渲染展示的需求，渲染输出的效果图可以清晰呈现电机的外观特征与结构布局。
