倾斜式矿用振动筛分设备结构设计

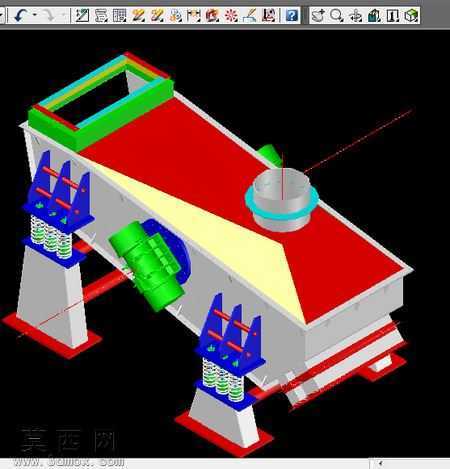

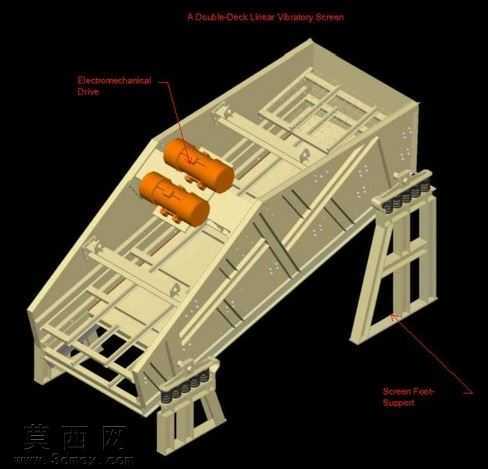

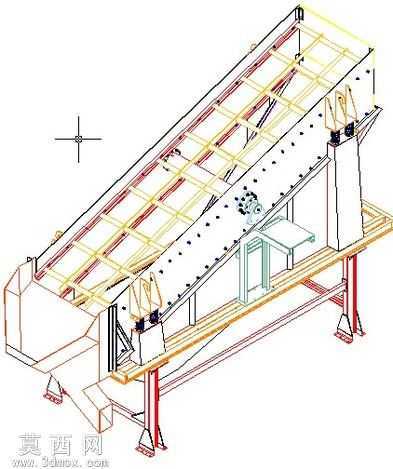

本作品为矿用筛分作业场景设计的倾斜式振动筛三维模型，建模阶段采用自底向上的装配设计思路，先完成筛面支撑框架、激振器安装座、减震支腿、侧边防护梁、进料导料槽、出料集料斗等独立零部件的参数化建模，再通过同轴、重合、平行等装配约束完成整体结构的拼接，确保各部件的装配间隙、安装位置符合实际选矿筛分设备的工程设计规范。模型构建过程中对筛面的分层支撑结构做了精细化还原，上层筛网铺设区域的横向、纵向支撑梁采用等距排布设计，既保证筛面的承重强度，又预留出筛下物料的下落通道；两侧的激振器安装位做了加强筋结构设计，可模拟设备运行时激振力传递的结构受力路径，支撑支腿部分采用减震垫与架体结合的结构，还原振动筛工作时的隔震设计逻辑。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：筛面支撑框架采用哑光工业钢材材质，还原热轧型钢的表面质感；支腿部分采用红丹防锈漆的金属漆面效果，模拟矿山设备的涂装特征；筛网区域采用半通透的金属网材质，可直观呈现筛面的筛分孔隙结构；导料槽与集料斗部分采用耐磨钢板材质，添加细微的磨损纹理提升模型真实感。结构设计上，整体筛面采用倾斜布置，符合矿物筛分作业中物料依靠自重与激振力沿筛面向前运动的工作原理，侧边的防护栏结构做了等距竖杆排布，既满足设备的安全防护要求，又不会遮挡筛面的结构展示；激振器的安装位置设置在筛体的重心附近区域，可还原实际振动筛工作时的激振力作用点设计，保证设备运行时的筛分效率与运行稳定性。模型整体结构完整，各部件的连接关系清晰，可用于矿山筛分设备的结构展示、工作原理演示以及相关课程的教学辅助素材，能够直观呈现矿用振动筛从进料、筛分到出料的完整结构布局，帮助观者快速理解该类选矿筛分设备的构造逻辑与设计要点。
