振动抖料输送设备三维结构设计

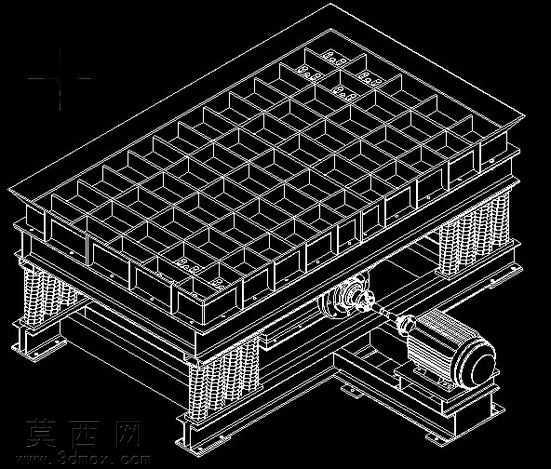

本作品为振动抖料设备的三维结构设计，建模阶段采用线框展示模式清晰呈现设备的层级装配关系，整体建模严格遵循机械设计的公差配合与装配逻辑，将设备拆解为上层格状料槽、中层支撑框架、下部弹性支撑组件、侧置驱动单元四大核心模块逐一构建。上层料槽采用纵横交错的格状分隔结构，建模时对每一块分隔板的厚度、格腔尺寸都做了精准参数化设定，可根据不同物料的粒径、输送需求快速调整格腔规格，适配多品类物料的抖散、输送、分级作业需求。中层支撑框架采用型钢焊接式的箱型梁结构，建模时还原了框架的加强筋布局、安装基准面的定位特征，保证框架整体具备足够的结构刚度，抵消设备高频振动时产生的结构形变，避免长期运行出现焊缝开裂、框架变形的问题。下部弹性支撑组件采用螺旋弹簧结构，建模时对弹簧的节距、丝径、有效圈数都做了符合力学计算的参数设定，弹簧上下端分别与支撑框架、底部安装底座做同轴定位装配，既可以为设备提供稳定的弹性支撑，也能有效吸收振动能量，避免振动传导至安装基础影响周边设备运行。侧置驱动单元采用偏心振动电机搭配传动连接结构，建模时还原了电机的安装座、偏心块结构、传动连接轴的装配关系，电机通过偏心块旋转产生的高频激振力，带动上层料槽做定向高频振动，实现物料在格腔内的匀速向前输送与抖散，避免物料出现结团、卡滞的问题。整体设计过程中充分考量了设备的维护便利性，各模块之间采用螺栓连接的装配方式，建模时预留了标准件的安装孔位、拆装操作空间，后期可快速更换磨损的弹簧、检修驱动电机；线框展示模式下可清晰观察到设备内部的管路、走线预留空间，以及各部件之间的运动间隙，避免实际生产装配时出现干涉问题，整体结构紧凑、振动参数匹配合理，可直接用于矿山、建材、食品加工等行业的物料输送、抖散分级工序的方案设计与结构参考。
