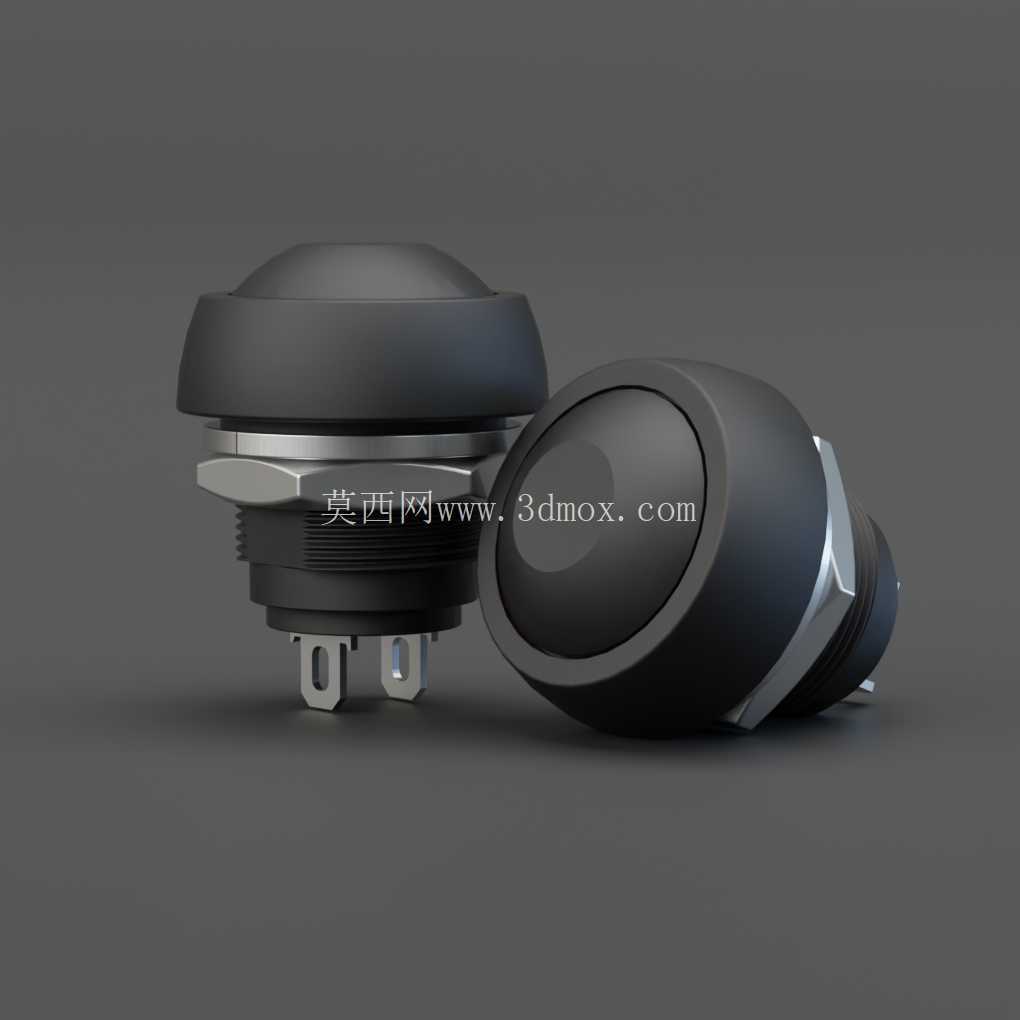

PBS-33B黑色瞬时OFF-ON按钮开关

在小型电子设备与非标自动化控制面板的设计过程中，操作元件的选型往往直接影响整机的人机交互体验与装配可靠性，这款瞬时动作按钮开关就是针对小尺寸面板安装场景开发的操作元件，适配多类紧凑型设备的控制需求。从实际应用场景来看，这类按钮常被用于小型无人机的功能触发、桌面级CNC设备的启停控制、教学类机器人的动作指令输入，也可作为嵌入式工控外壳的复位、触发按键使用，覆盖消费级电子制作、小型工业控制终端、实验教学设备等多个领域的操作需求。

这款开关采用瞬时OFF-ON动作逻辑，也就是非锁定式结构，常态下触点处于断开状态，操作人员按下按键时触点闭合导通，松开按键后内部复位结构会自动带动按键回弹，触点恢复断开状态，这种动作逻辑非常适合需要触发式信号输入的场景，不会出现误锁定导致的设备持续运行风险，比如设备急停触发、单次动作指令输入、信号点动测试等工况，都能匹配对应的操作需求。开关的操作端采用黑色球面按键设计，按键表面做了哑光处理，操作时手指接触的摩擦力适中，不会因为手汗出现打滑问题，球面的弧度贴合指腹按压的受力角度，长时间频繁操作也不会产生明显的硌手感，同时黑色的外观可以适配多数工业设备、电子外壳的深色配色方案，不会因为元件颜色突兀破坏整机的外观协调性。

从安装边界来看，这款开关采用面板开孔安装的形式，适配直径16毫米的圆形安装孔，这是小型电子设备面板常用的标准开孔尺寸，设计人员在做面板布局时可以直接沿用通用开孔规范，不需要单独定制非标准开孔尺寸，能有效减少面板加工的工序成本。开关的固定结构采用带螺母的螺纹筒体设计，安装时从面板正面将开关筒体插入开好的安装孔，在面板背面旋紧配套的六角螺母即可完成固定，螺纹配合的固定方式可以适配不同厚度的面板，只要面板厚度在螺纹段的有效行程范围内，都能实现可靠锁紧，不会因为设备运输、使用过程中的振动出现开关松动移位的问题。开关的接线端采用2针焊接接片结构，接片为扁平式金属片，焊接时可以很方便地将导线端头搪锡后与接片焊接固定，接片的间距设计合理，焊接后不会出现引脚间短路的风险，同时扁平接片也可以适配对应的插簧端子，方便批量装配时采用压接端子快速接线，提升装配效率。

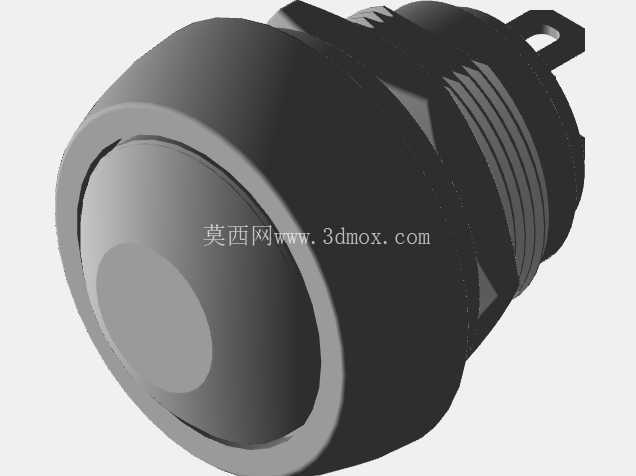

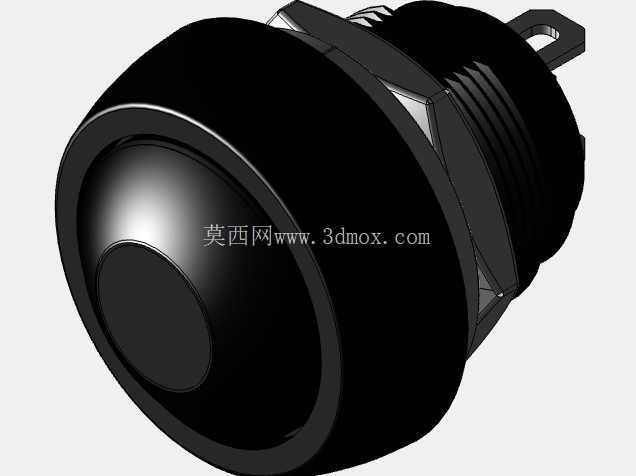

在三维建模的细节处理上，这款模型完整还原了实物的所有结构特征，包括按键表面的弧度、螺纹筒体的牙型细节、固定螺母的六角外形、底部焊接接片的倒角与安装孔位，甚至按键与筒体之间的装配间隙都做了准确还原，设计人员在做整机装配验证时，可以直接将模型导入装配文件，检查开关与面板的配合间隙、按键突出面板的高度是否符合人机操作要求、背部接线端与设备内部其他元件是否存在干涉问题，不需要再单独测绘元件尺寸，能有效缩短产品开发的周期。对于做电子外壳结构设计的工程师来说，这款模型还可以用来做外观渲染的素材，准确还原设备操作区域的真实效果，避免因为元件模型简化导致的渲染效果与实际产品出现偏差。

从结构可靠性的角度来看，这款开关的筒体部分采用金属与工程塑料结合的结构，螺纹段采用金属材质，保证螺母锁紧时的结构强度，不会因为拧紧力过大导致螺纹滑牙，按键部分采用耐磨工程塑料，频繁按压也不会出现明显的磨损掉漆问题，金属接片的厚度足够，焊接时不会因为高温出现接片变形、松动的问题，整体结构可以满足多数民用、工业级小型设备的使用寿命要求。在做面板布局设计时，需要注意开关背部的接线空间预留，焊接导线或者插装端子后，要保证背部有足够的空间容纳导线弯折半径，避免因为空间不足导致导线被压破绝缘层出现短路风险，同时按键突出面板的高度要控制在合理范围，既保证按压时的操作行程足够，又不会因为突出过高容易被外物碰撞误触发。
