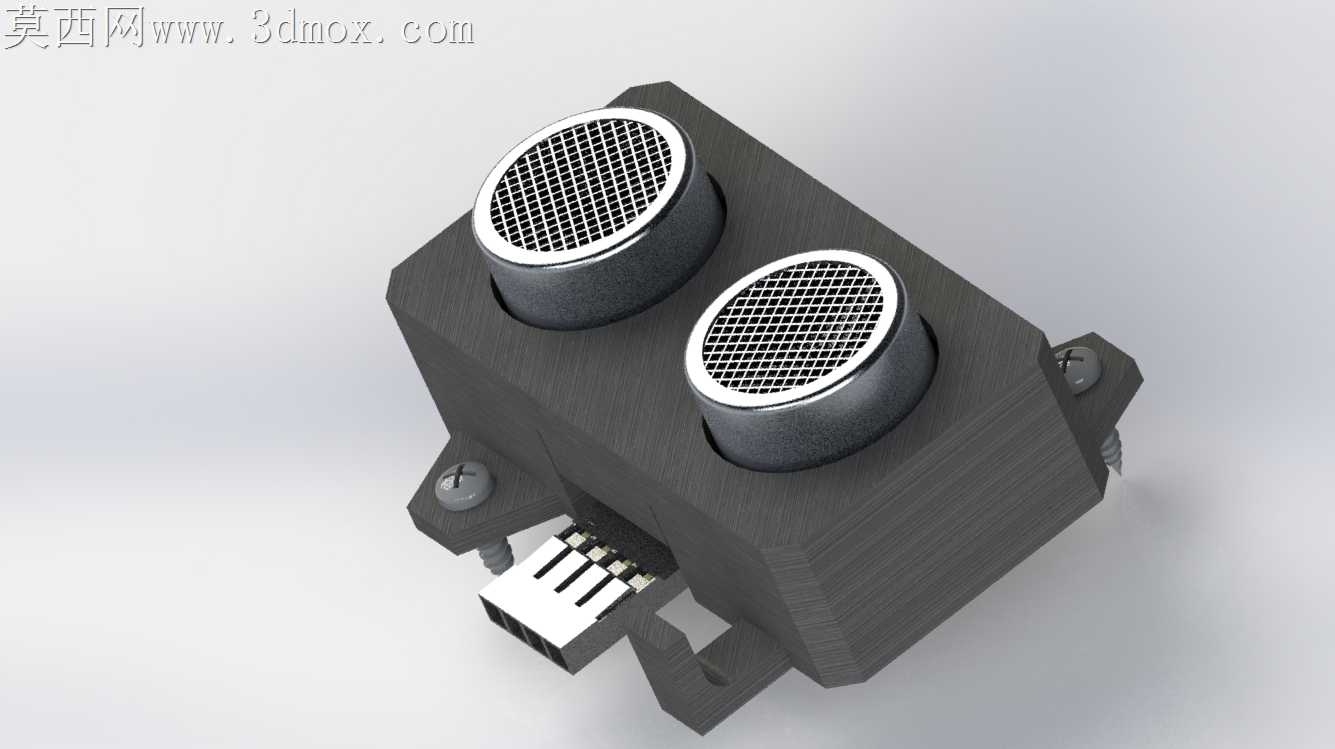

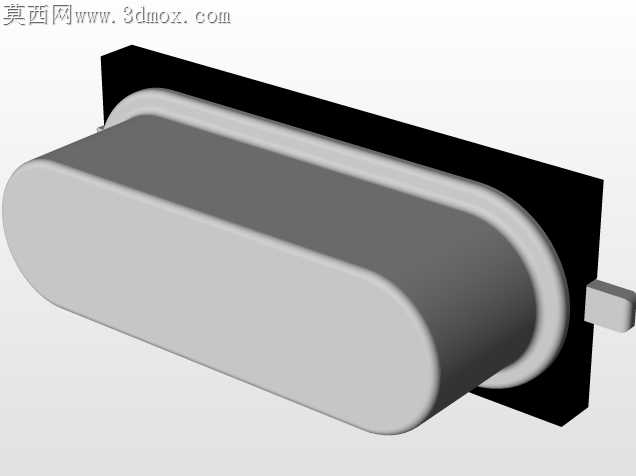

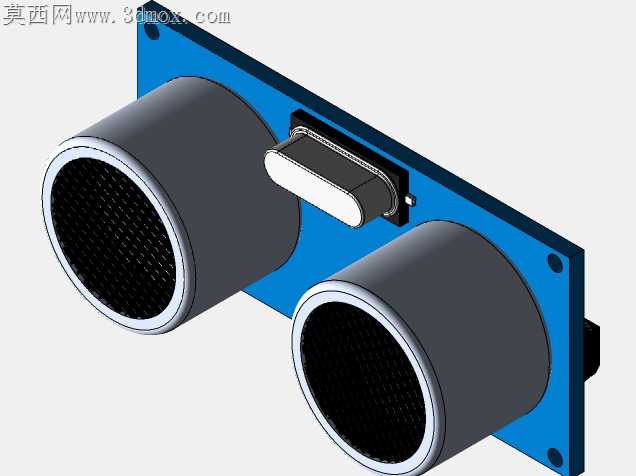

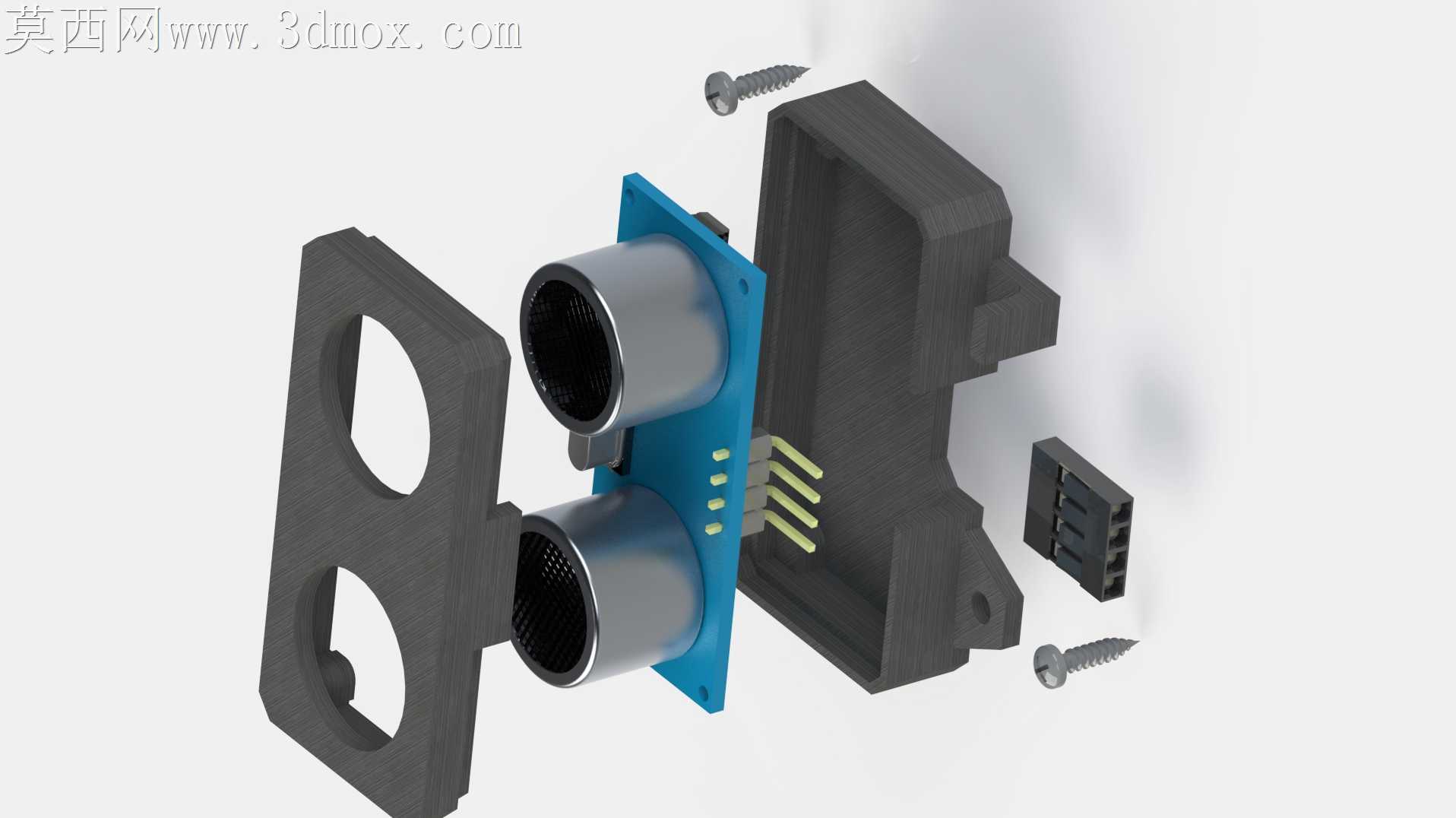

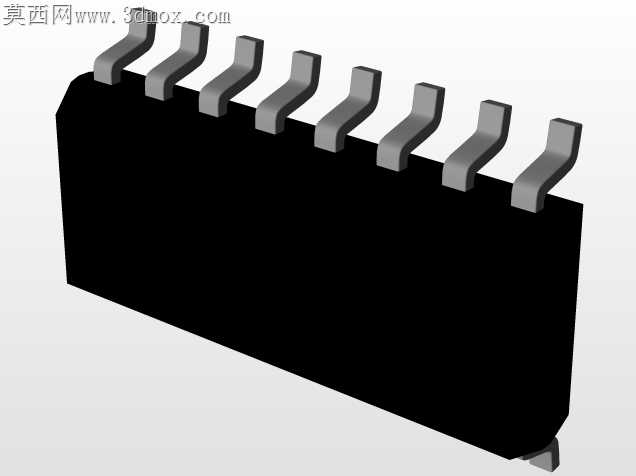

HC-SR04超声波传感器简易安装保护外盖

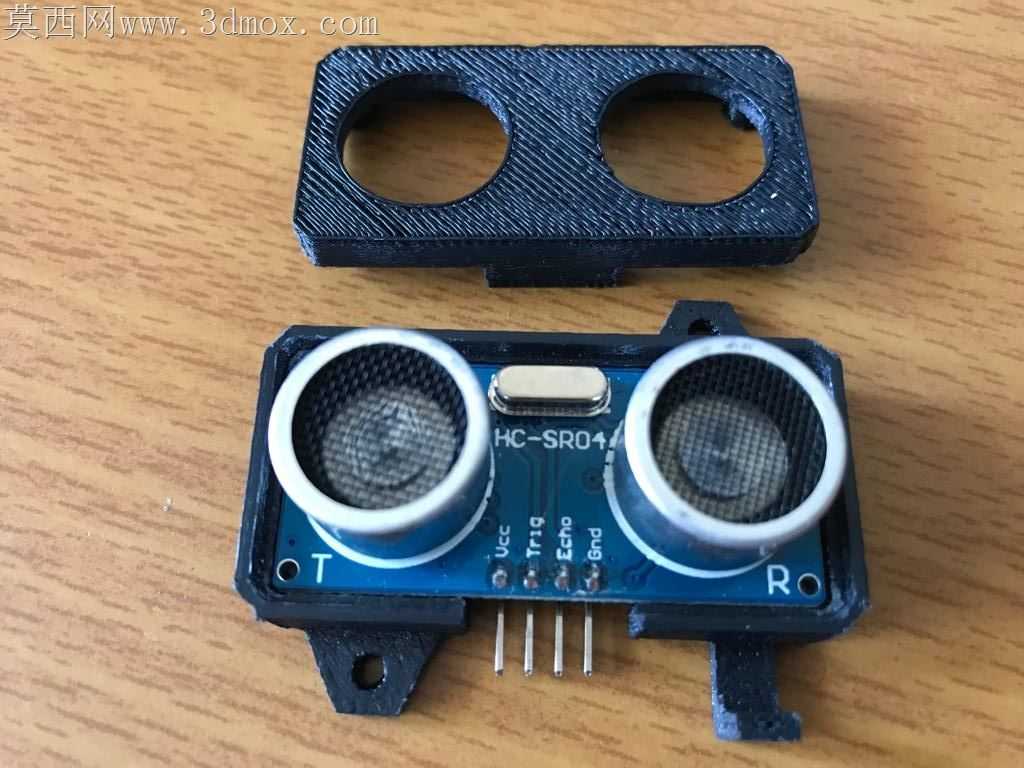

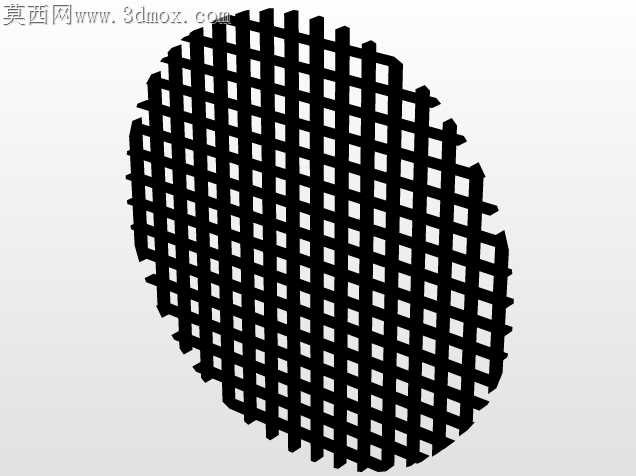

桌面级FDM3D打印制作传感器外盖时，最容易被忽略的是打印层纹带来的装配干涉问题，这款HC-SR04外盖在结构设计阶段就针对打印特性做了适配调整。探头开孔的边缘做了0.2mm的外扩倒角，既避免打印时首层挤出堆积造成的孔径缩小，也能让超声波探头的金属外壳顺利卡入，不会因为层纹凸起刮花探头表面的金属镀层。后盖与前盖的粘合面没有做整面平面设计，而是预留了0.15mm深度的错位咬合台阶，打印完成后哪怕不用砂纸打磨粘合面，滴入少量PLA专用胶水就能对准定位，不会出现粘合错位遮挡探头出声面的问题。

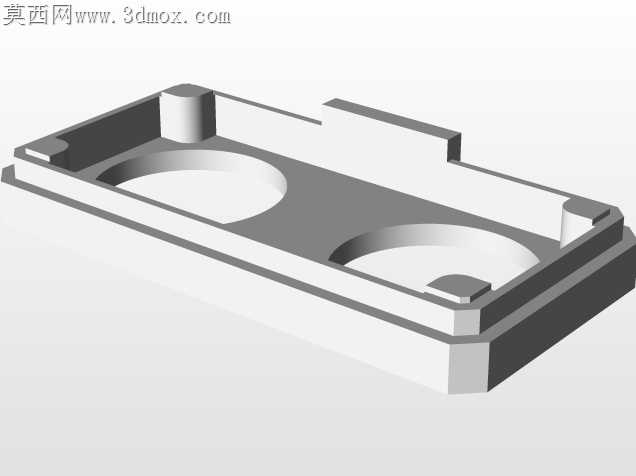

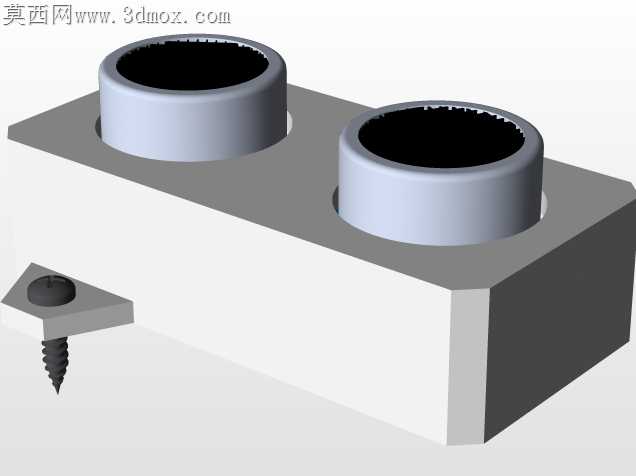

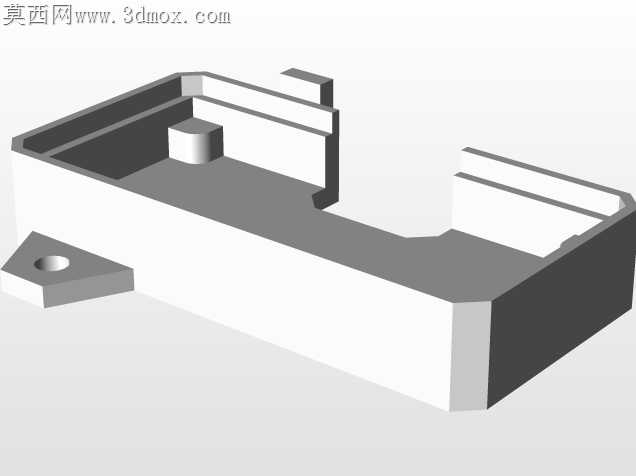

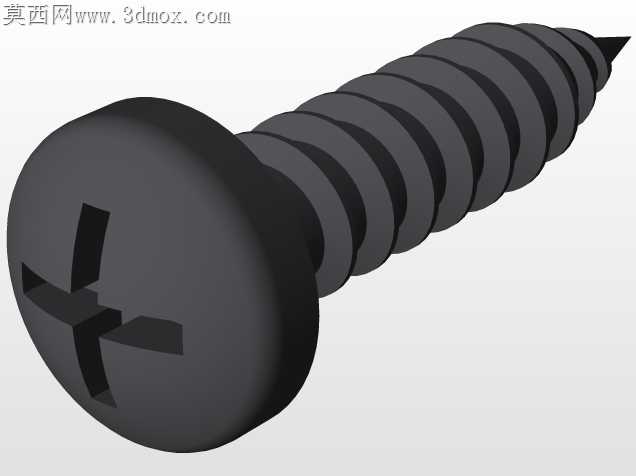

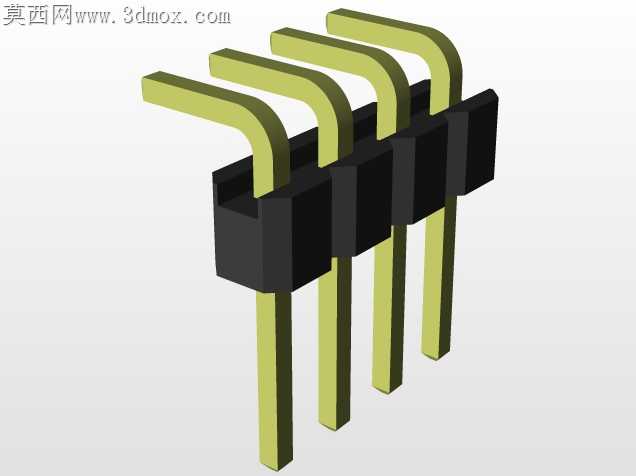

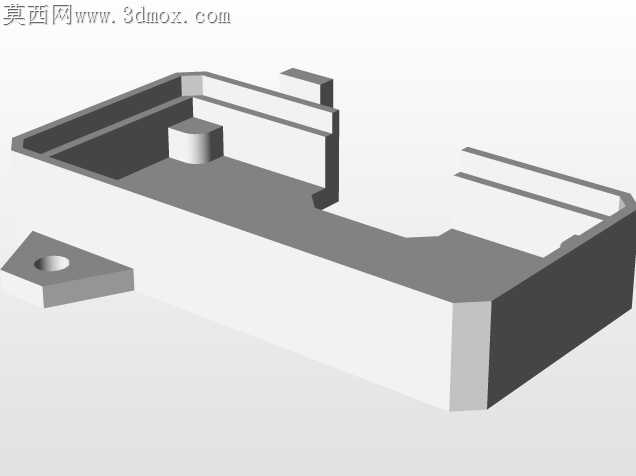

螺丝安装柱的位置特意避开了传感器PCB板上的排针焊盘，柱体内径做了适配ISO7049自攻螺丝的导向锥面，不用提前攻丝，直接拧入螺丝就能牢牢固定PCB板，不会出现螺丝柱开裂或者顶坏焊盘的情况。后盖的走线槽位置做了圆弧过渡，没有尖锐直角，杜邦线顺着槽位引出时不会被棱边磨破绝缘皮，哪怕反复插拔调试传感器，线材也不会出现外皮破损的隐患。

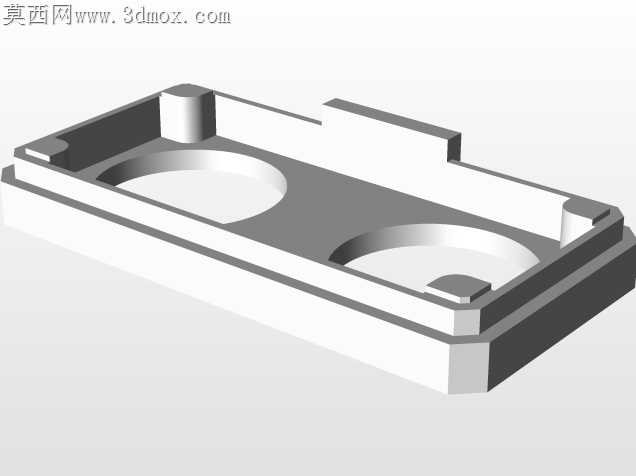

外盖侧壁的厚度控制在1.8mm，刚好是常用0.4mm喷嘴3D打印时的4条线宽，打印时不用做填充调整，外壳强度足够日常拆装调试的磕碰，也不会因为壁厚过大增加不必要的打印耗时。探头开孔的深度刚好和探头金属外壳的长度匹配，探头装入后前端面和外盖表面齐平，不会因为探头突出过多被外物磕碰，也不会因为凹陷过深影响超声波的发射接收角度。

考虑到日常创客项目里传感器经常需要反复拆装调整位置，外盖的边角全部做了R2的圆角处理，拿取时不会被打印件的锋利层边划手，安装到小车或者机械结构上时，也不会因为尖锐棱角勾住周边的线材。后盖的卡扣位置做了0.1mm的间隙预留，哪怕打印时出现轻微的翘边变形，也能顺利和前盖扣合，不用反复修磨就能完成装配。
