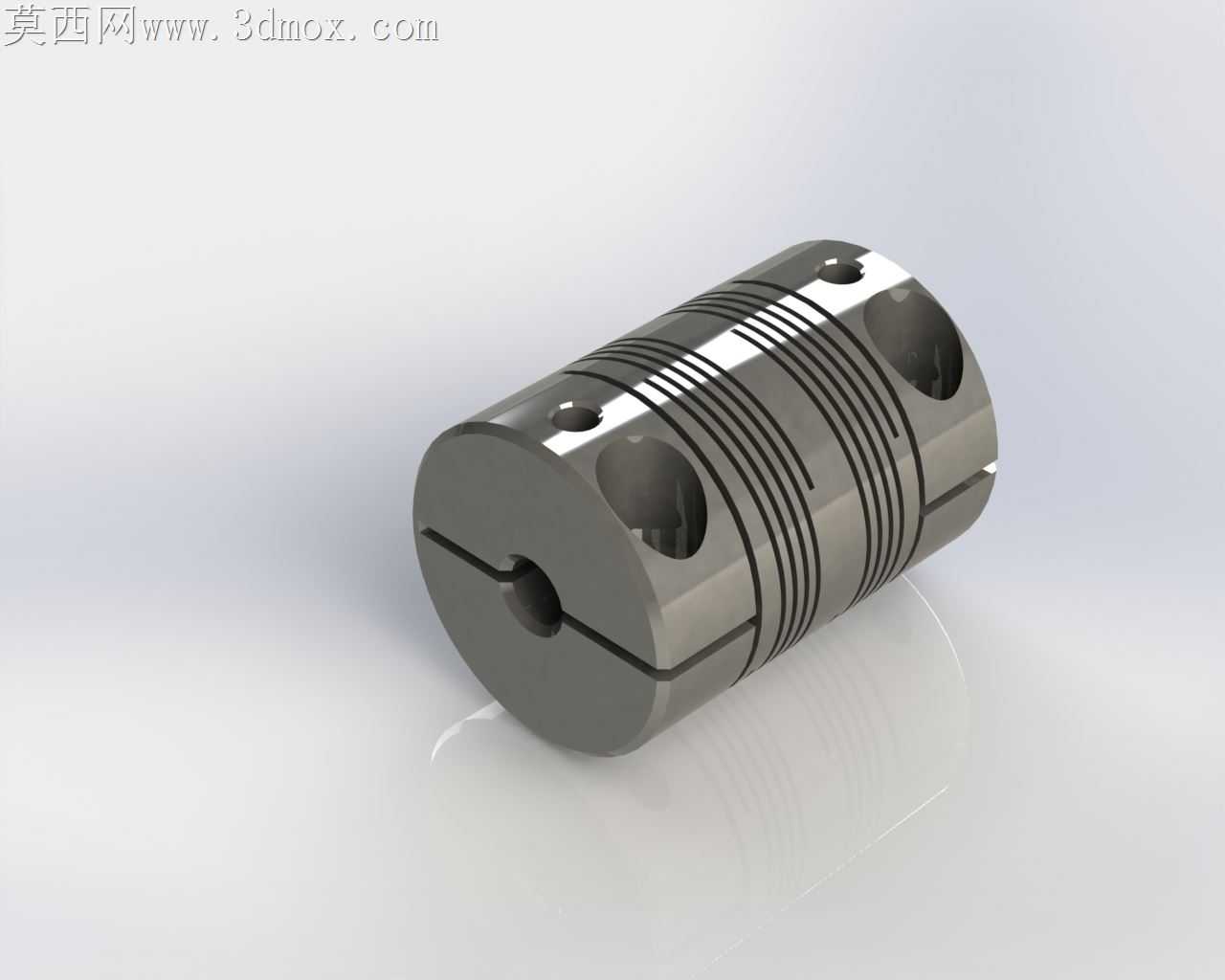

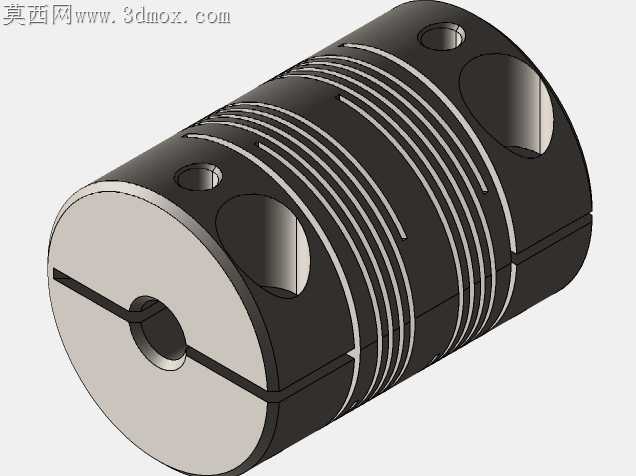

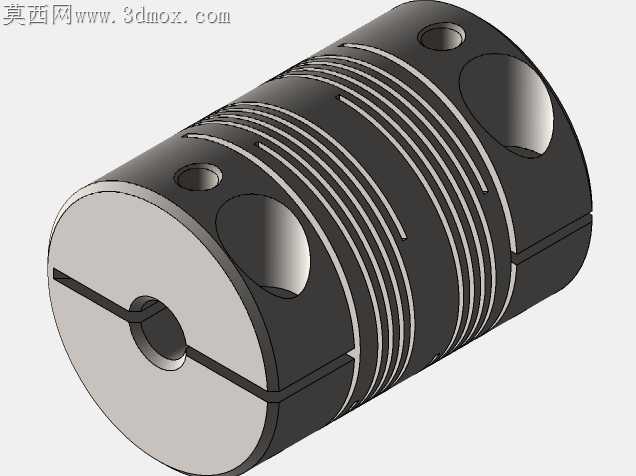

4-6.35mm轴径不锈钢夹锁式挠性螺旋联轴器

小规格传动场景里，轴系不对中带来的附加载荷一直是微型传动件过早失效的核心诱因，尤其是4mm到6.35mm的变径轴对接场景，常规刚性联轴器会把安装时的角向偏差、轴向窜动直接转化为轴承端的径向力，用不了几百小时就会出现轴承磨损、轴端疲劳断裂的问题。这款挠性螺旋联轴器的螺旋槽结构没有采用常见的等距等宽开槽设计，靠近夹锁端的槽宽略窄、槽距更密，靠近中间段的槽宽逐步放宽，就是为了平衡角向补偿能力和扭转刚性——太密的螺旋槽会让扭转间隙变大，高精度传动场景下丢步明显，太疏的槽又没法吸收平行偏差带来的交变应力，这种渐变槽型在6000转/分的工况下，既能保证3N.m以上的扭矩传递不打滑，又能把轴端受到的附加径向载荷降低60%以上。夹锁部位的开槽没有直接通到螺旋槽起始位置，留了1.2mm的实体过渡段，很多同类型联轴器为了加工省事直接把夹锁切槽和螺旋槽连通，锁紧螺钉拧到额定扭矩的时候，切口处会出现应力集中，反复正反转的场景下很容易从槽根处开裂，这个过渡段能把锁紧力均匀分散到整个夹持圆周，不会出现局部应力峰值。锁紧螺钉的孔位做了沉头避让，螺钉拧到底之后端面和联轴器外圆齐平，高速旋转时不会因为突出的螺钉头产生风阻和动平衡偏差，很多小规格联轴器忽略这个细节，转速拉起来之后整个轴系都会出现微幅振动，连带着固定端的轴承座出现共振异响。材质选用303易切削不锈钢，相比304不锈钢，303的切削加工性能更好，螺旋槽的加工毛刺更容易清理干净，不会出现槽内残留铁屑导致转动卡滞的问题，同时防锈能力完全满足常规工业场景的使用需求，不需要额外做表面镀层处理，避免镀层厚度不均带来的动平衡偏差。两端的夹持孔公差控制在H7级别，和g6公差的轴配合时，锁紧后不会出现偏心，轴向允许的前后窜动补偿量达到25mm，完全覆盖普通导轨滑台、微型编码器、小型步进电机对接时的安装偏差范围，不需要在安装时反复打表调整轴系同轴度，能大幅缩短现场装配的调试时间。
