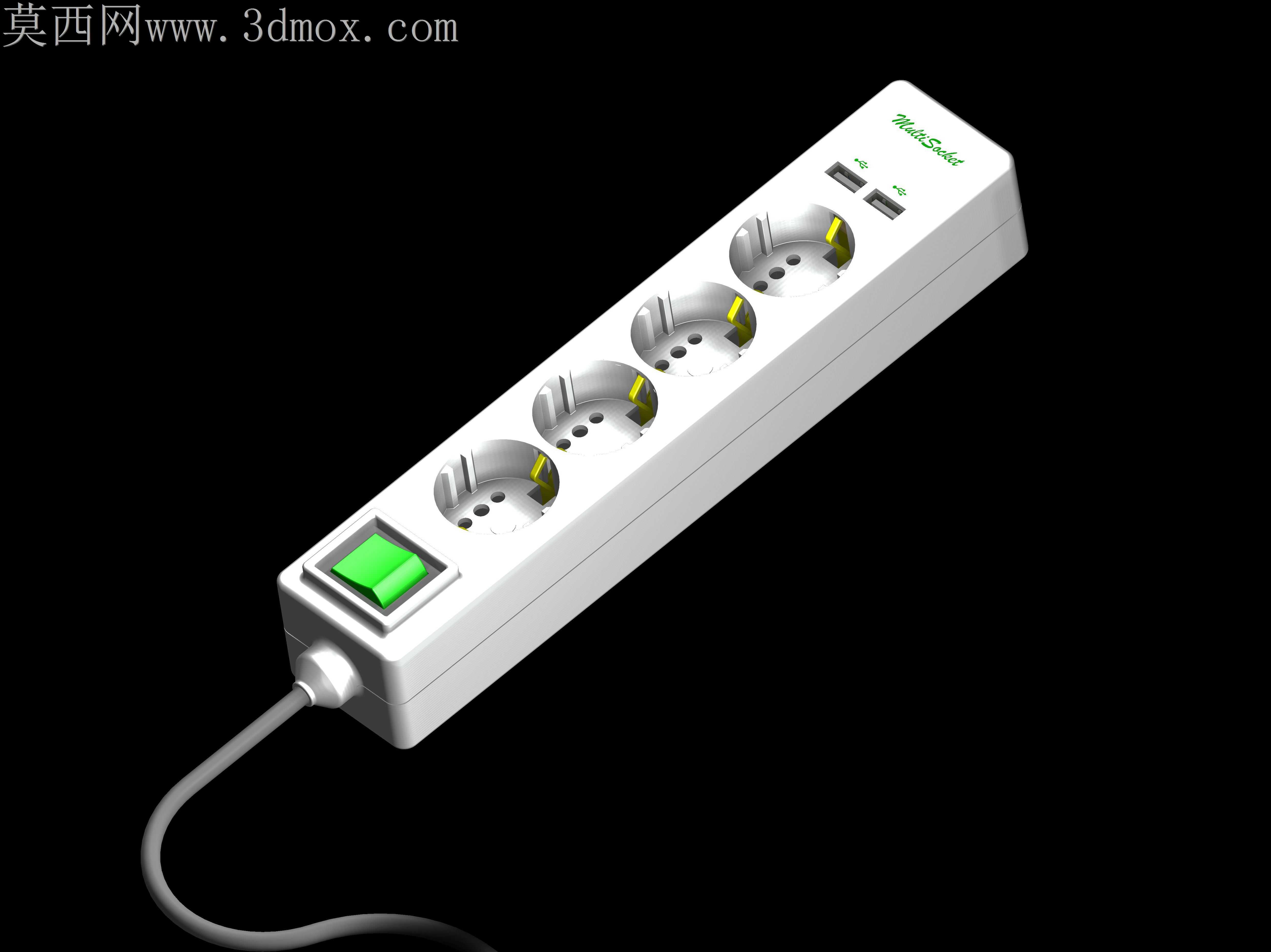

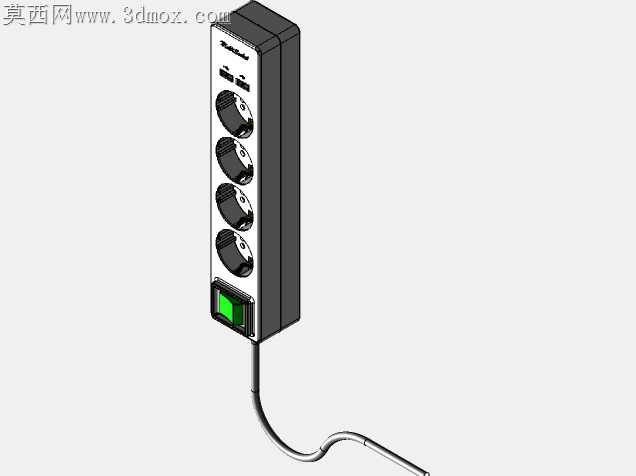

带USB充电口的四位欧标排插结构设计

民用排插的注塑壳体加工常遇到筋位缩水与装配翘曲的矛盾，这款带USB充电模块的四位欧标排插在结构设计阶段就针对性做了加工适配调整。壳体边缘的分型线避开了手指频繁触碰的握持区域，上下壳的卡扣位均匀排布在插座模组的安装间隙处，每处卡扣的扣合量控制在0.8mm，既保证装配后缝隙均匀不松垮，也避免注塑时卡扣处胶位过厚产生缩痕，后续超声波焊接的焊筋高度预留1.2mm，焊后溢料会被壳体边缘的藏胶槽收纳，不会在外观面形成毛边瑕疵。

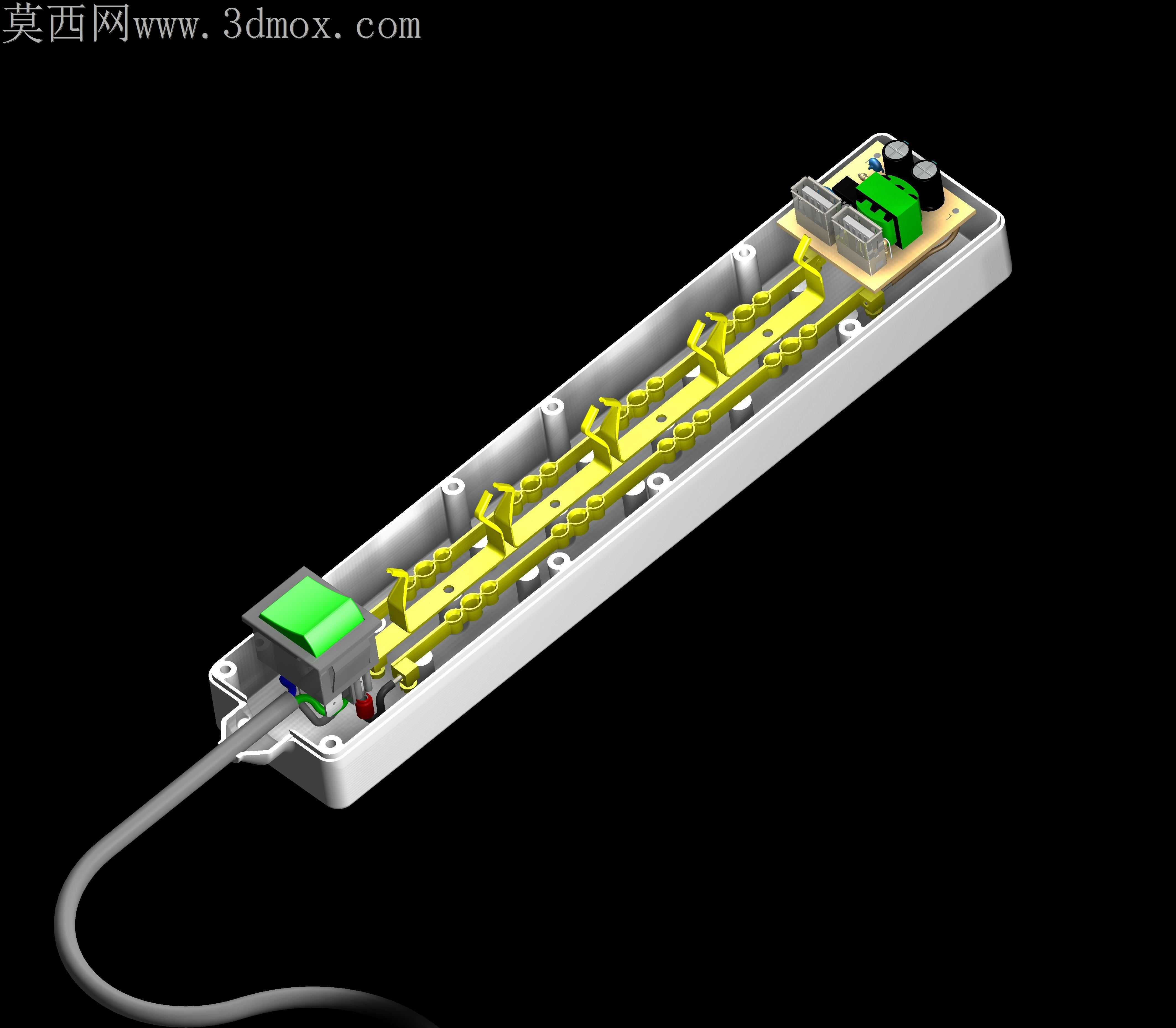

插座铜片的安装槽位做了0.15mm的公差补偿，欧标插座的接地弹片与零火线铜片采用一体化冲压折弯结构，槽位的定位柱刚好卡在铜片的工艺缺口处，装配时不需要额外打胶固定，铜片插入后不会出现偏移松脱，插拔插头时的受力会直接传导到壳体的加强筋上，不会长期使用后出现铜片内陷的问题。前端的船型开关安装位做了防尘唇边设计，开关按键与壳体的间隙控制在0.3mm，日常使用时灰尘泼溅不容易进入壳体内部，开关的引脚与内部导线的焊接位预留了热缩管安装空间，不会因为导线拉扯导致焊盘脱开。

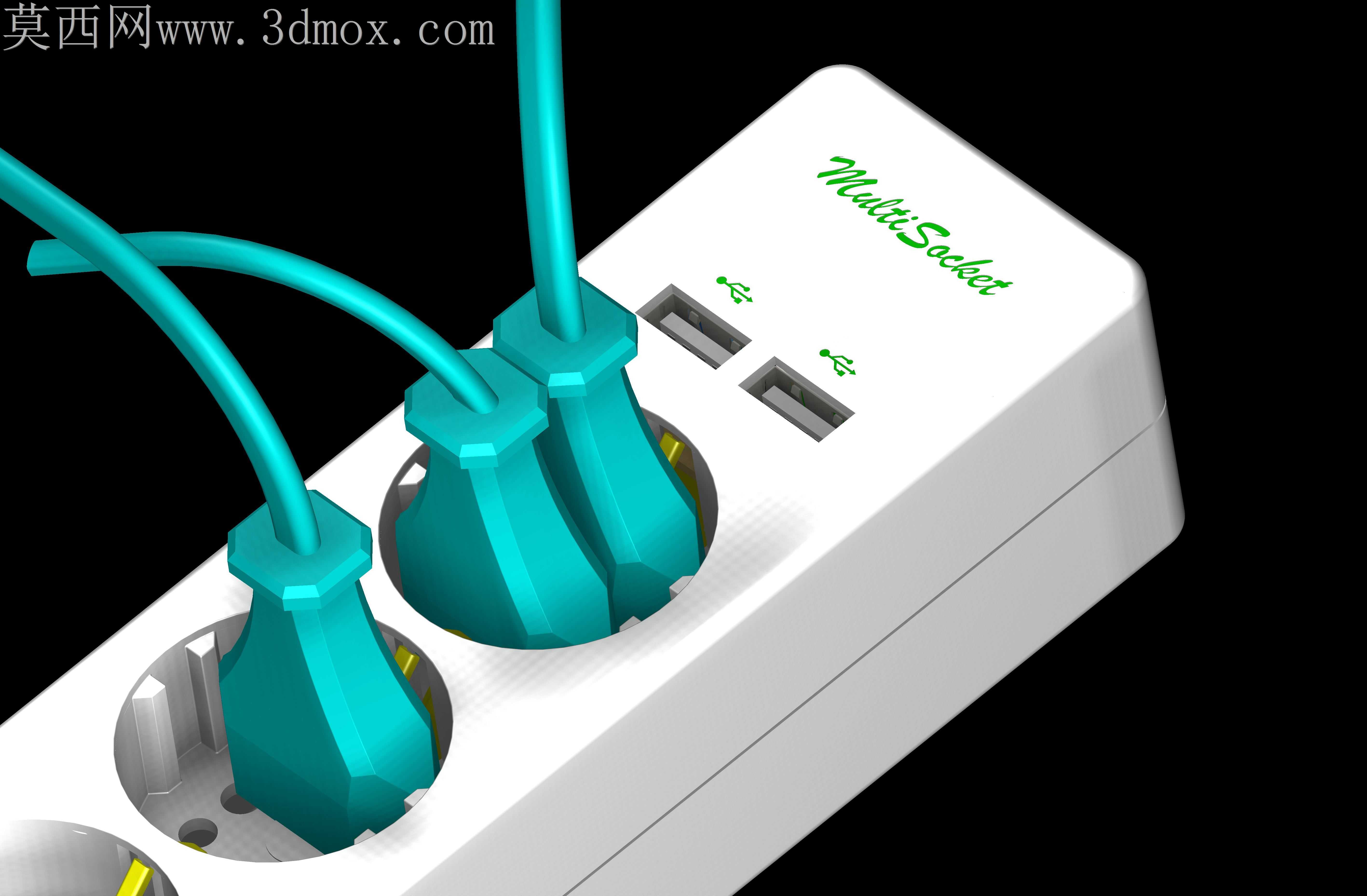

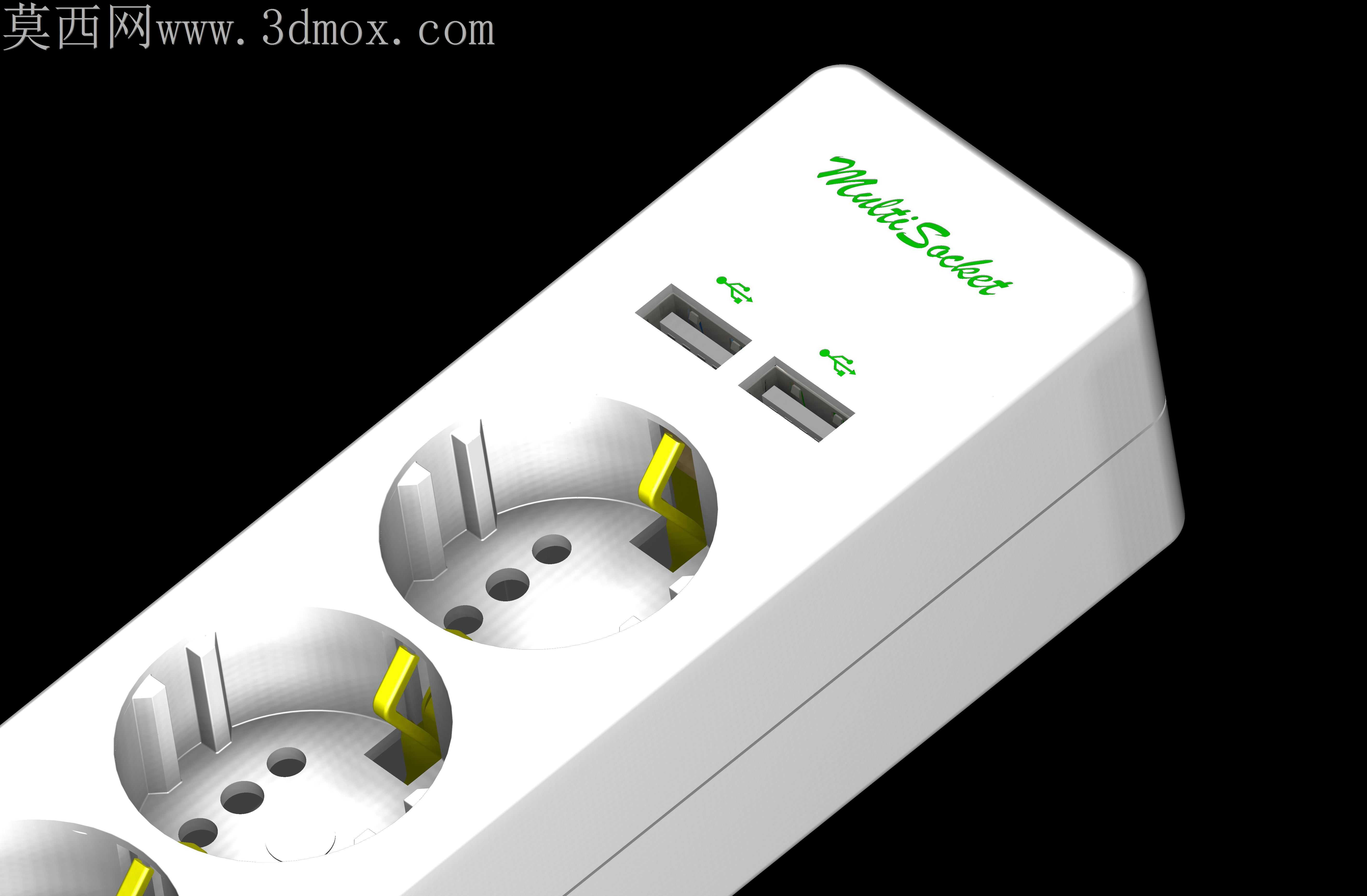

侧边的双USB充电模块采用独立的隔仓设计，隔仓与高压插座区域之间设置了2mm的绝缘挡墙，挡墙与壳体一体注塑成型，不需要额外加装绝缘片，既减少了装配零件数量，也避免了人工装配时绝缘片错位带来的安全隐患。USB接口的金属外壳与隔仓内壁做了过盈配合，插拔充电线时接口不会跟着晃动，模块的供电导线从挡墙底部的穿线孔穿过，穿线孔边缘做了圆角倒钝处理，不会刮破导线绝缘层。电源线出线口的防弯折护套做了三级渐变弧度，反复弯折时应力会分散在护套的不同位置，不会在出线根部出现线皮断裂的问题，护套与壳体的装配位做了环形卡槽，拉拽电源线时护套不会从壳体脱出，拉力直接作用在内部的线卡上，不会扯动内部焊接点。

壳体表面的细咬花纹理深度控制在0.05mm，既不容易残留指纹污渍，注塑时也不会因为纹理过深出现脱模困难的问题，插座保护门的弹簧安装位做了防脱卡钩，装配时弹簧不会弹出移位，保护门的开合行程控制在4mm，单孔插入时会被挡块锁止，只有零火插脚同时插入才能推开保护门，兼顾了使用安全性与插拔手感。
