四头四轴数控加工机头结构设计方案

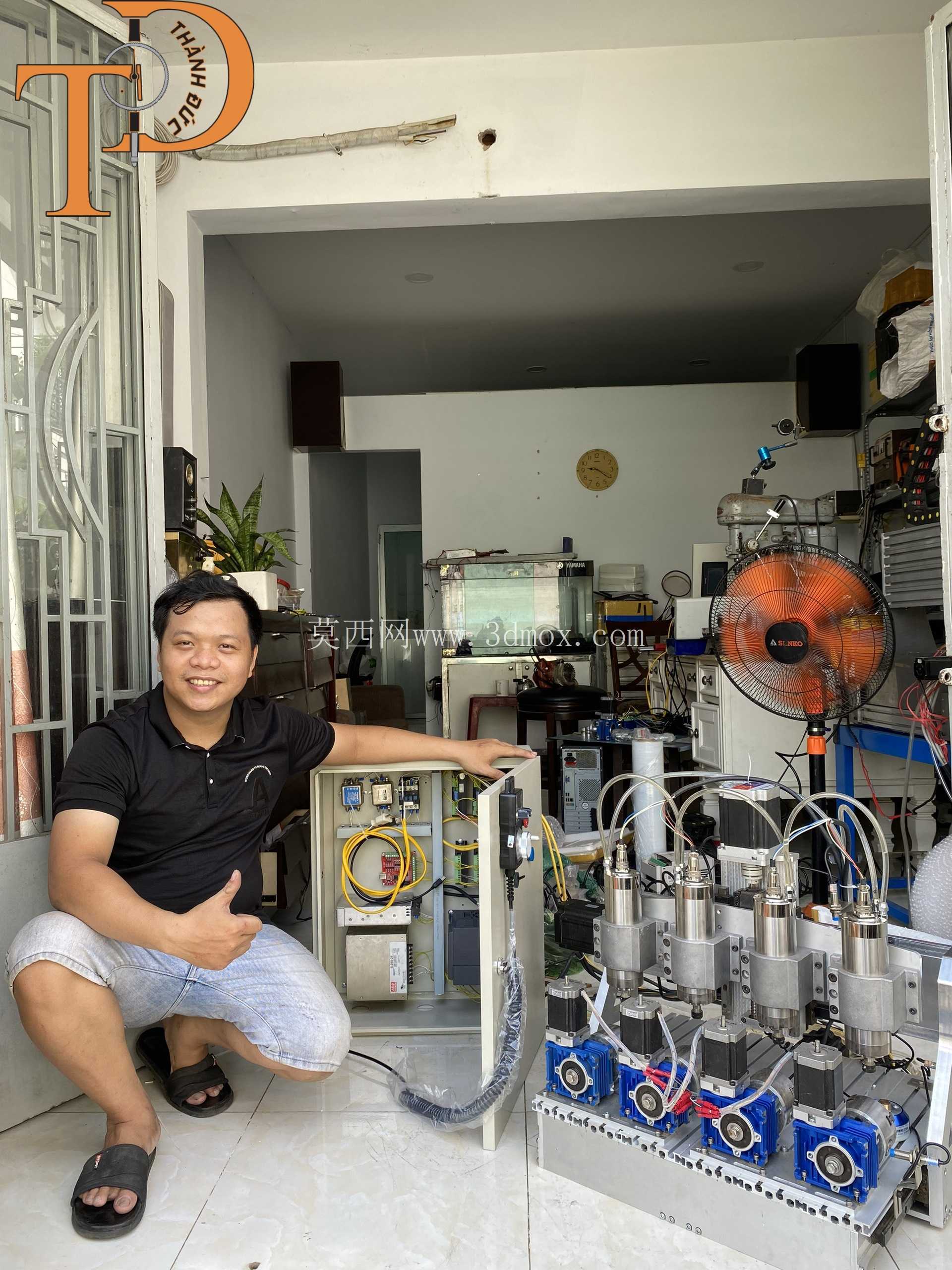

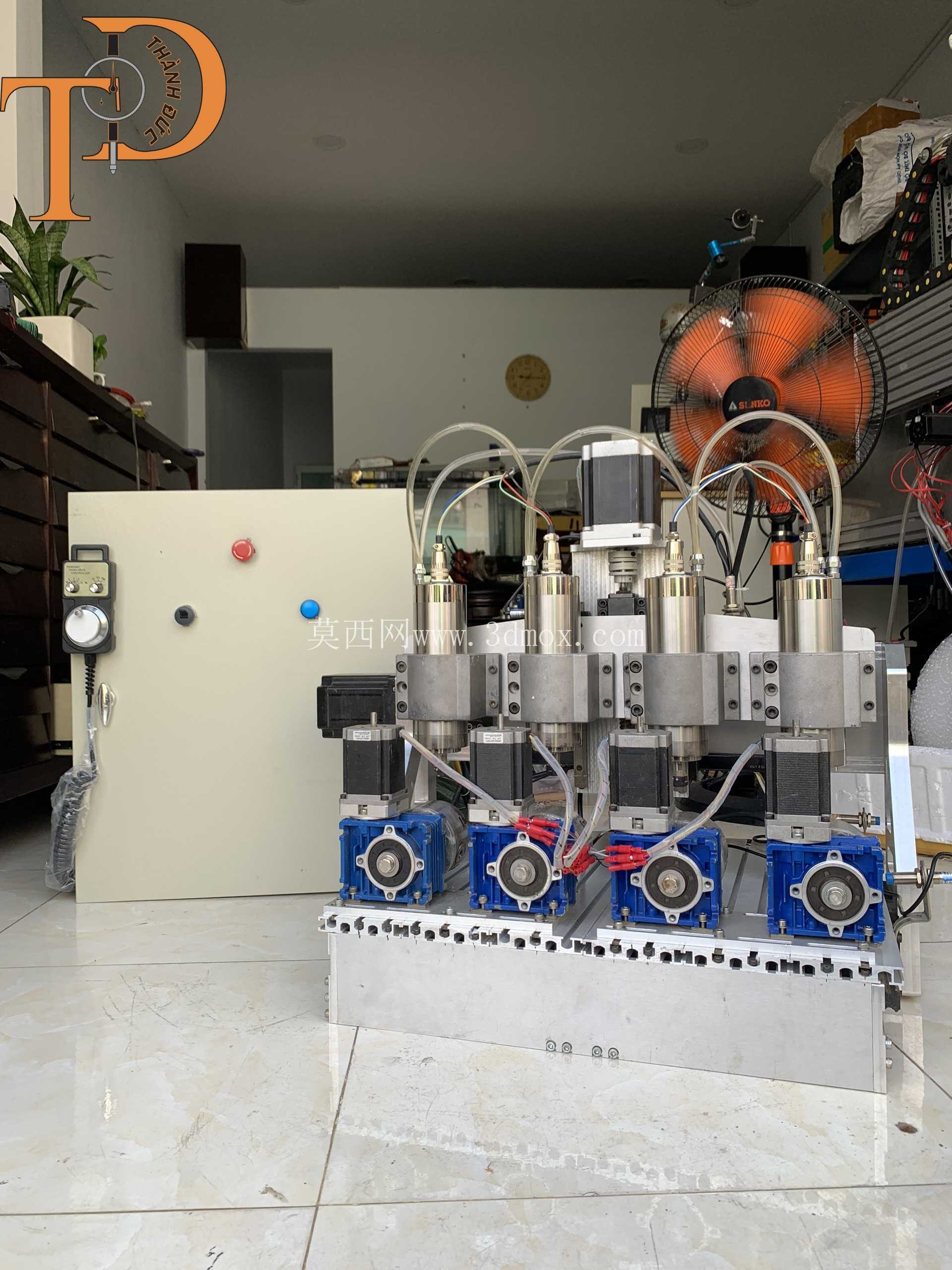

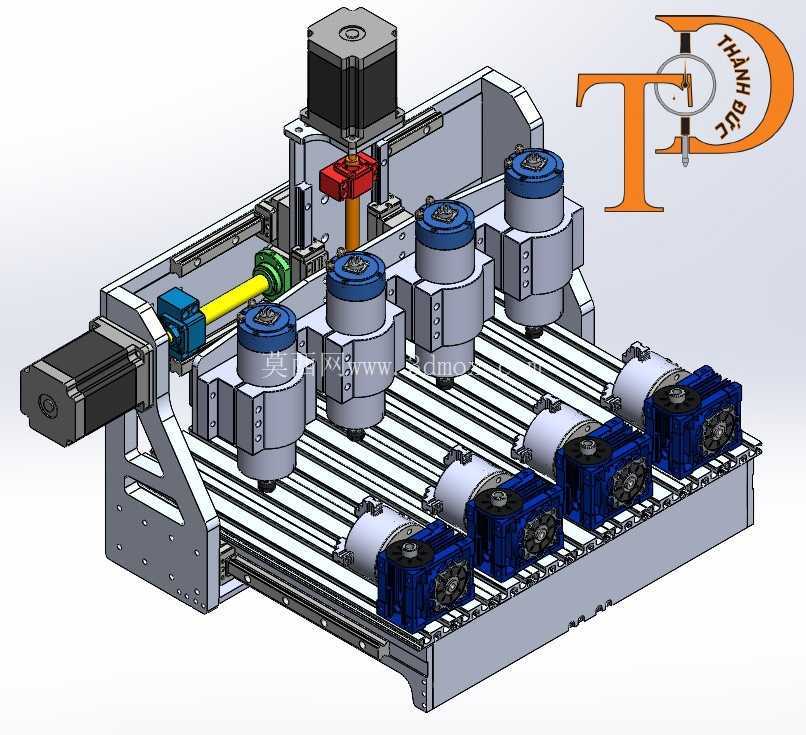

　　这套多主轴数控加工单元的结构设计，核心瞄准小尺寸五金零件、小型非金属结构件的批量精密加工场景，在小型加工门店、精密零部件小批量生产车间、教学实训加工场景中都能适配。区别于常规单主轴数控加工设备，这套四头并行的结构设计，能在一次装夹定位后完成四个工件的同步加工工序，大幅压缩单件加工的辅助时间占比，尤其适合加工轮廓一致、工序统一的小型零件，比如小型铜铝接线端子、塑料结构卡扣、小型模具镶件的粗精加工工序。从结构布局来看，四个主轴单元沿横向等距排布，每个主轴配套独立的传动减速模块，采用伺服驱动搭配精密减速机构的传动方案，能保证四个主轴的进给同步误差控制在微米级区间，避免因不同步导致的加工尺寸偏差。

　　主轴选型上适配800w功率级的高速加工主轴，既可以满足铝、铜等软质金属的铣削、钻孔加工需求，也能适配亚克力、电木、工程塑料等非金属材料的雕刻、切割工序，搭配对应的刀具夹持结构，可装夹柄径范围覆盖常规小型加工刀具的常用规格。设计阶段重点考量了安装边界的适配性，整套加工机头的横向安装尺寸控制在常规小型数控设备的滑台行程范围内，纵向安装厚度预留了足够的走线、管路排布空间，气动管路、动力线缆、信号控制线都沿支架内侧的走线槽规整排布，避免加工过程中切削液、切屑飞溅对线路造成损伤。电控柜体采用侧挂式布局，和加工机头主体保持合理的安全间距，柜体内预留了驱动器、电源模块、接线端子排的安装位，强弱电分区排布，减少信号干扰对加工精度的影响。

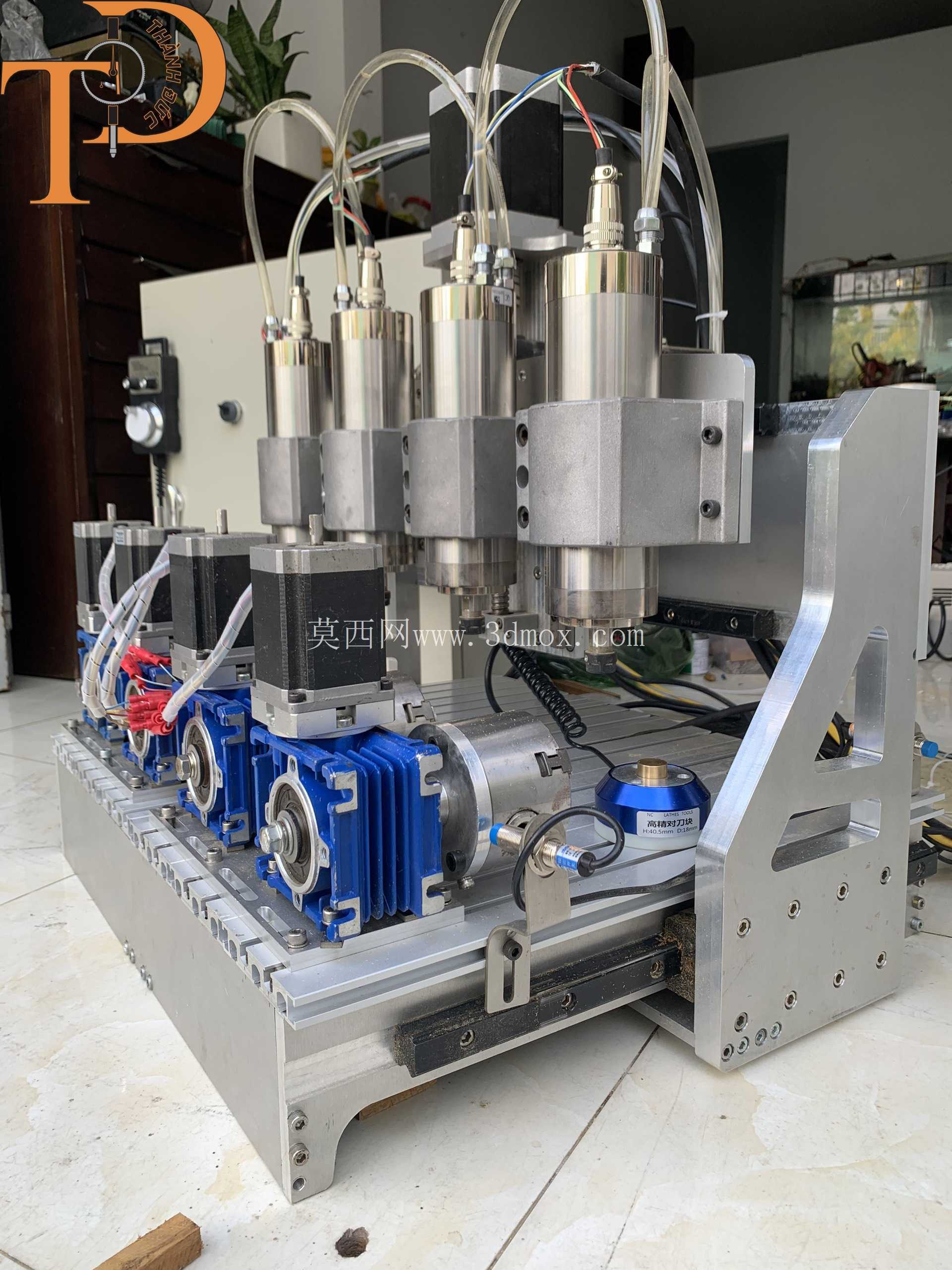

　　四轴联动的结构设计，让这套机头不仅能完成常规的平面铣削、钻孔工序，还能实现小型回转类零件的侧面加工、曲面联动加工，比如小型圆柱壳体的侧面开槽、圆周方向的孔系加工，不需要二次装夹就能完成全部工序，减少装夹带来的定位误差。每个主轴的安装座都设计了微调结构，在设备调试阶段可以单独调整单个主轴的同轴度、伸出长度，补偿零件加工和装配过程中产生的累积误差，降低装配调试的难度。传动模块的安装基准面经过精密加工处理，保证减速机构和主轴、驱动电机的同轴度要求，减少高速运转过程中的振动和噪音，延长主轴和传动部件的使用寿命。

　　冷却系统的接口预留也做了统一规划，每个主轴都对应独立的冷却管路接口，可以适配水冷或者风冷的冷却方案，根据加工场景的不同灵活选择，长时间重切削加工时能有效控制主轴温升，避免热伸长导致的加工尺寸漂移。底座安装面设计了标准的T型槽安装接口，可以直接固定在常规的数控滑台工作台上，不需要额外制作过渡连接板，降低现场安装改造的工作量。防护结构上，传动部件的外侧都设计了可拆卸的防护盖板，既可以阻挡加工过程中的切屑、切削液进入传动机构内部，日常维护时拆开盖板就能完成润滑、易损件更换的操作，不需要完全拆解机头主体。整套结构的受力经过反复校核，在满负载进给、主轴满功率输出的工况下，安装支架的变形量控制在加工精度允许的范围内，不会因为结构刚性不足导致加工振纹、尺寸超差的问题。气路接口统一布置在电控柜侧方，方便连接车间气源，实现主轴自动换刀、吹气清理切屑的辅助功能，适配自动化加工的配套需求。
