带独立悬架的遥控攀爬小车结构设计

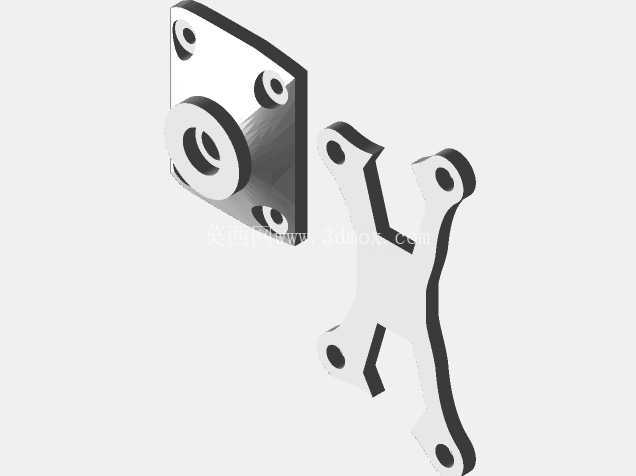

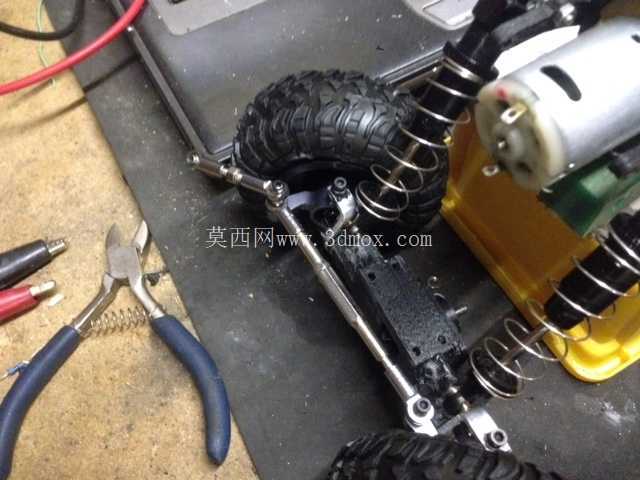

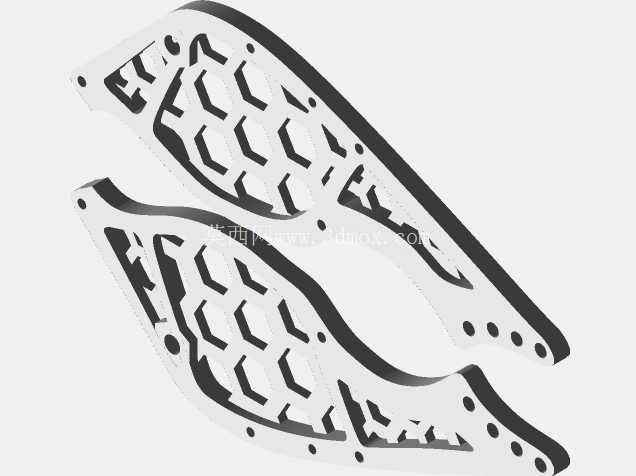

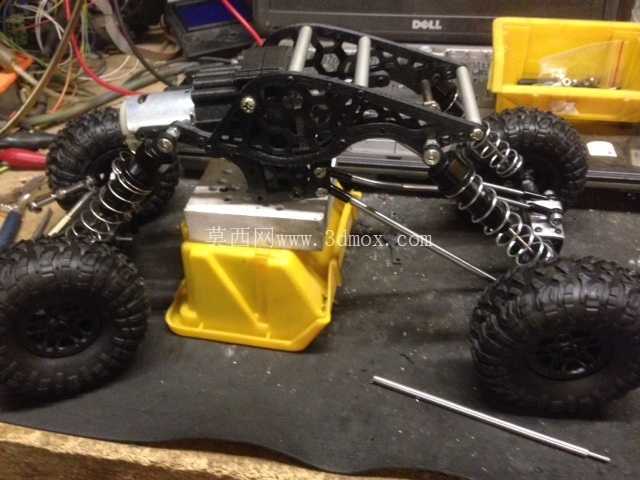

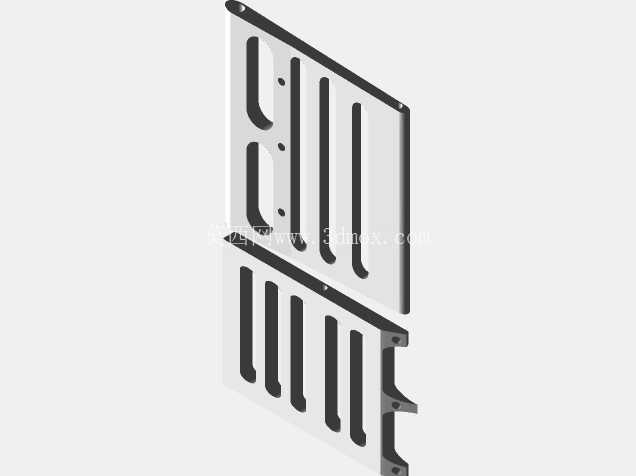

　　这款遥控攀爬小车的结构设计，核心围绕非铺装路面的越障通行需求展开，整套行走机构采用四轮独立悬架布局，每一组摇臂都搭配了独立的螺旋弹簧阻尼单元，能够在单侧车轮遇到凸起障碍时，通过摇臂的摆动压缩弹簧，让车轮始终贴合地面，避免单轮悬空导致的动力流失，这一设计思路完全参照了全尺寸越野攀爬车的悬架几何逻辑，在缩小比例的模型结构上还原了真实越野车辆的行走特性。从结构布局来看，车架主体采用镂空式的桁架结构，在保证整体抗扭刚度的前提下，尽可能降低了上部结构的重量，让整车重心下移，提升大角度爬坡时的防侧翻能力；车架上预留的多组安装孔位，既可以固定动力传动组件，也能根据后续改装需求加装电池、控制电路板、舵机等电控部件，安装边界的冗余设计给后续的功能拓展留下了足够空间。

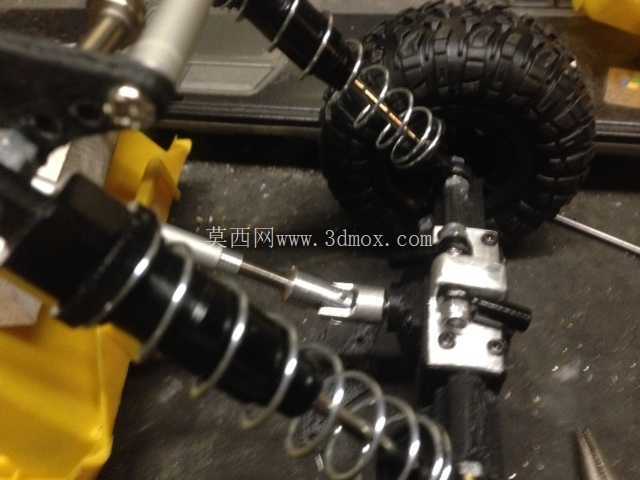

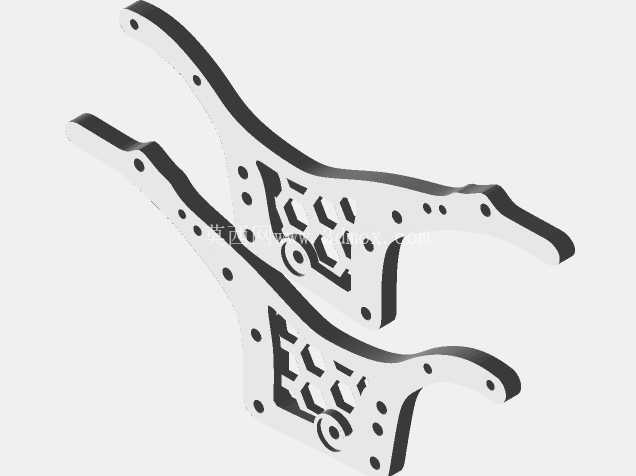

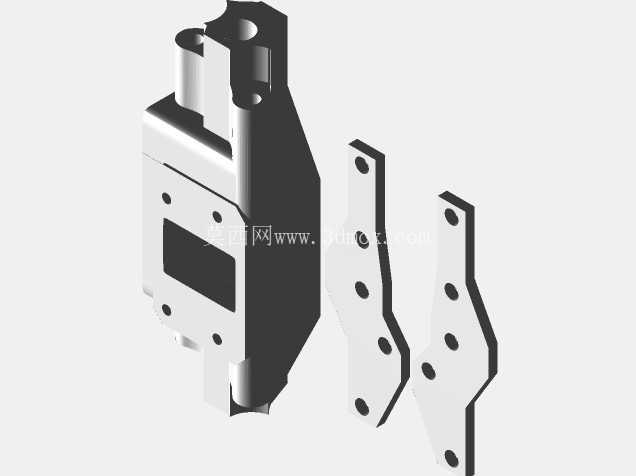

　　悬架摇臂采用镂空的轻量化结构设计，在保证摇臂自身抗弯强度的同时，减少了非簧载质量，让弹簧阻尼单元的响应速度更快，在经过细碎颠簸路面时，车轮能够快速跟随路面起伏，不会因为摇臂过重导致弹跳离地。转向拉杆的布置采用了断开式设计，配合独立悬架的跳动行程，不会在悬架压缩拉伸时干涉转向动作，转向舵机的安装位设置在车架前部的居中位置，通过对称的拉杆连接两侧转向节，保证左右转向角度的一致性，减小转弯半径，提升狭窄空间内的通行能力。

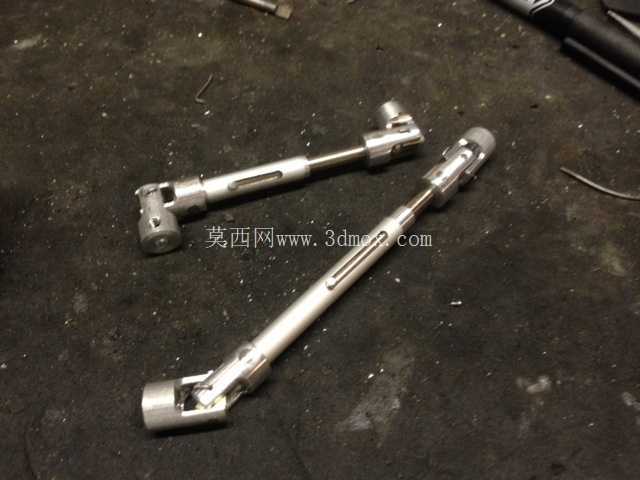

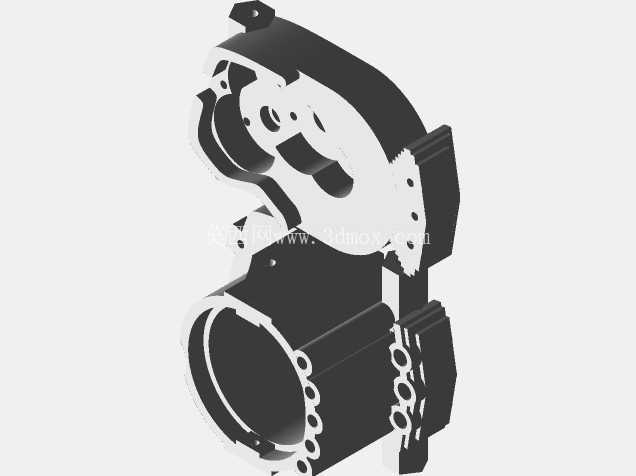

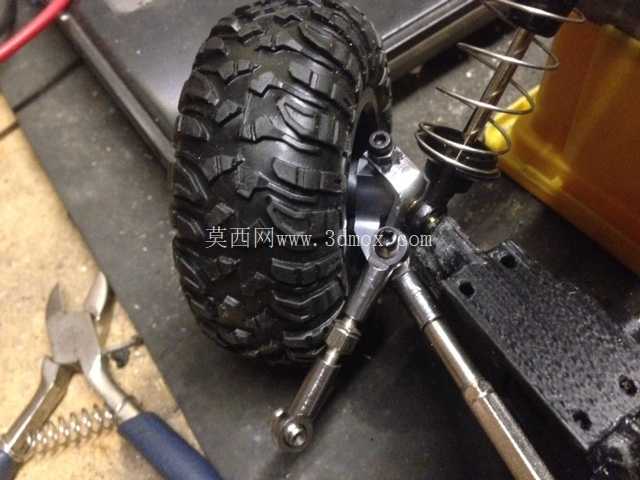

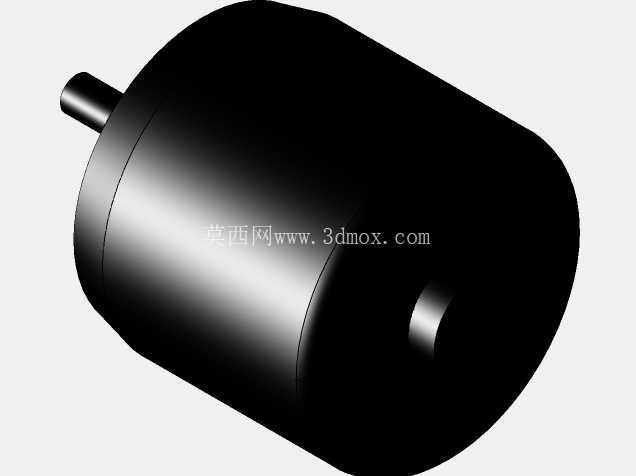

　　轮胎采用大颗粒的深花纹越野胎面设计，橡胶材质的胎面搭配较软的胎壁，在粗糙路面、碎石坡面、垂直台阶等场景下，能够通过胎面变形增大接触面积，提升抓地力，胎纹的沟槽深度足够，在经过带少量浮土、积水的路面时，可以快速排开接触面的杂物，避免打滑。整车的传动布局采用四轮驱动形式，动力从车架中部的动力单元输出后，通过传动轴分别传递到前后桥，再经桥内的齿轮组分配到两侧车轮，保证四个车轮都能获得动力输出，在单轮出现打滑时，其余车轮仍然能够提供足够的牵引力，这一特性让它能够应对坡度较大的坡面、交叉轴、单边桥等典型越野障碍场景。

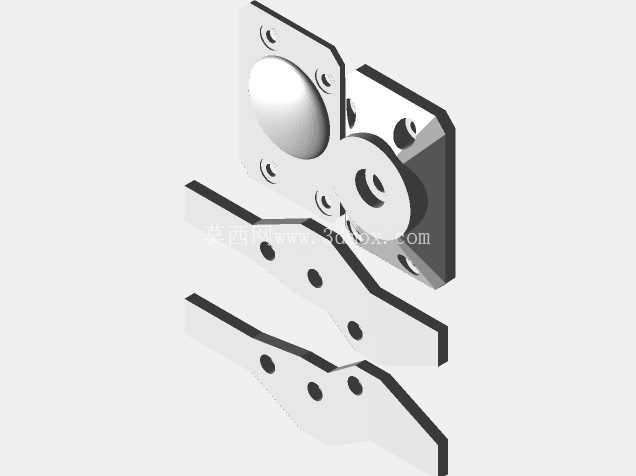

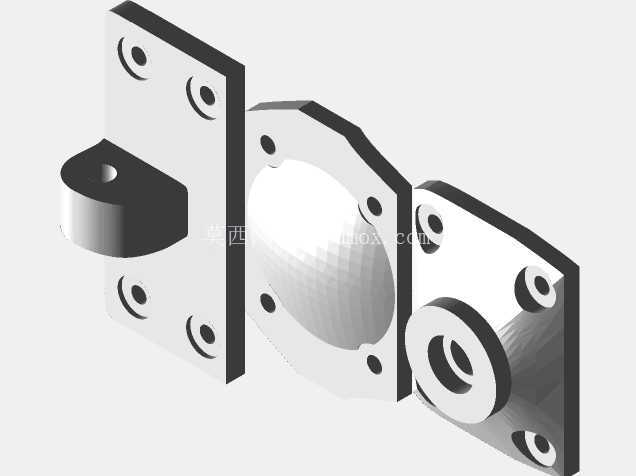

　　在实际应用场景中，这类攀爬模型既可以作为遥控模型爱好者的改装基础载体，也能作为小型移动巡检平台的行走底盘，通过在上部车架加装摄像头、传感器等组件，完成复杂地形下的近距离巡检、探测任务；在结构教学场景中，这套完整的悬架、传动、转向集成结构，也可以作为机械原理教学的演示载体，直观展示独立悬架的工作逻辑、四驱传动的动力传递路径、转向梯形的几何匹配关系。设计过程中对各部件的运动边界做了充分校核，悬架在最大压缩行程和最大拉伸行程下，轮胎不会与车架、摇臂发生运动干涉，转向机构打满角度时，拉杆也不会与悬架部件、车架产生磕碰，各转动铰接点都预留了轴承安装位，能够通过加装轴承减小转动阻力，提升机构动作的顺滑度，减少长期使用后的磨损量。车架的连接部位全部采用模块化设计，各组件之间通过紧固件连接，不需要额外的粘接固定，方便拆装维护，单个部件出现损坏时可以单独更换，不需要整体替换车架结构，降低了维护成本。从尺寸边界来看，整车的轮距、轴距参数匹配常见的1/10比例遥控攀爬车的通用改装件规格，市面上的同规格轮胎、避震器、传动齿轮等配件都可以直接替换安装，不需要额外做结构修改，具备很强的改装适配性。
