孟德尔结构3D灯丝打印设备设计

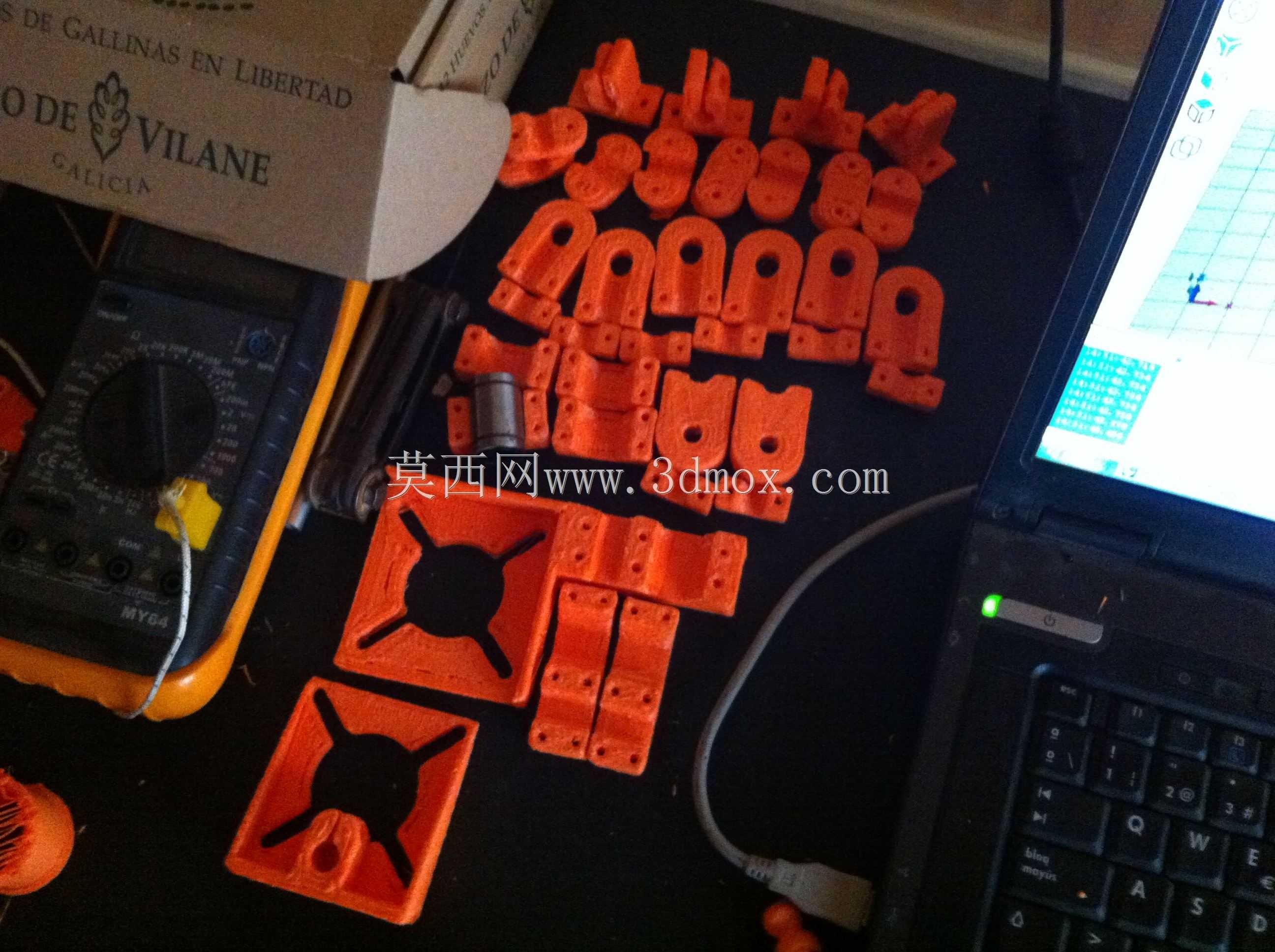

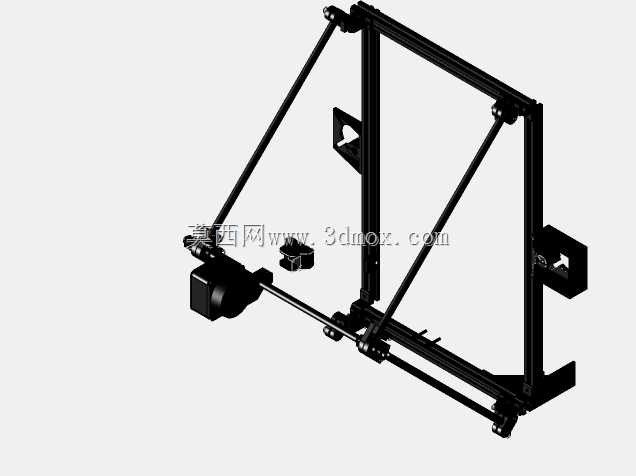

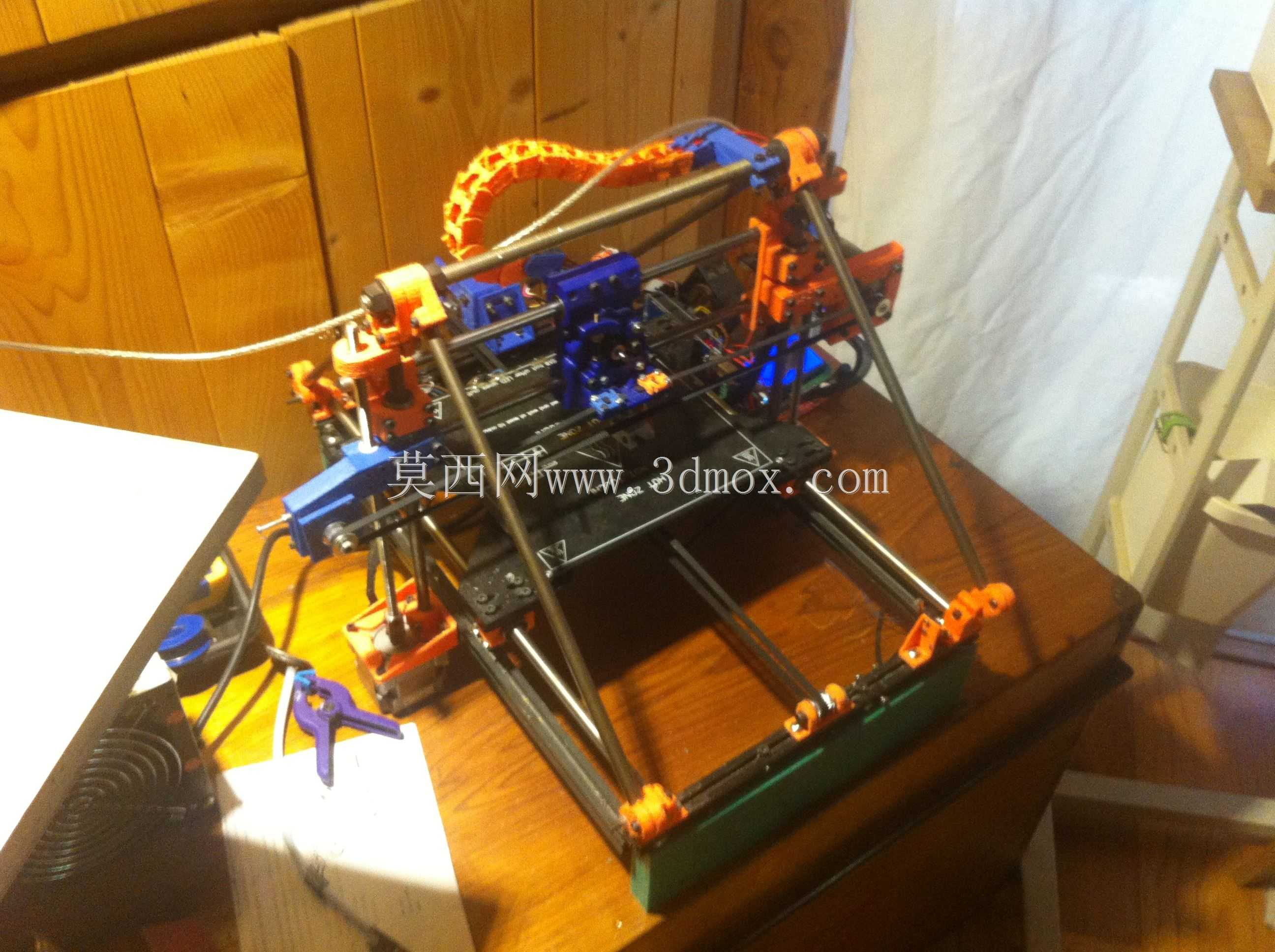

这款基于孟德尔·雷普拉普架构的打印设备，核心定位面向桌面级小批量定制生产场景，在创客工坊、教学实训、产品原型打样领域有着广泛的适配性。从功能逻辑上看，设备核心围绕热塑性灯丝的熔融挤出成型路径做结构排布，整体框架采用三角稳定构型抵消运动过程中的震颤，X轴运动副搭载挤出头组件做横向进给，Y轴负责成型平台的纵向位移，Z轴通过双丝杆传动实现层厚方向的精准抬升，三个运动轴的行程边界经过反复校核，既保证了常规尺寸原型件的成型空间，又控制了整机的占地尺寸，适配常规工作台面的摆放需求。设计过程中优先考虑了耗材进给的顺畅性，远端送料机构通过鲍登管连接挤出头，减少了运动端的负载惯量，同时在挤出端预留了散热风道的安装位，避免喉管部位提前熔融导致的堵料故障。成型平台采用调平弹簧加限位螺丝的组合结构，方便操作人员快速完成平台水平度校准，平台表面预留了柔性贴膜的安装厚度空间，保证成型件首层附着效果的同时，降低打印完成后的取件难度。从安装边界来看，整机外轮廓没有突出的尖锐结构，所有走线均沿框架型材的凹槽排布，既避免了运动过程中的线缆剐蹭，也让设备整体外观更规整，电控模块集中布置在框架侧方的独立仓体内，方便后期维护时的元器件更换与线路检修。设备的挤出头组件采用模块化快拆设计，不同口径的喷嘴可以快速更换，适配不同打印精度与耗材类型的需求，从0.2mm口径的精细打印到0.8mm口径的快速大流量打印都能兼容。在运动结构的选型上，导向部件采用直线光轴加线性轴承的组合，兼顾了运动顺滑度与制造成本，同步带传动的张紧结构设计在框架端部，无需拆解外罩即可完成张紧度调节，降低了日常维护的操作门槛。整机的结构受力点均做了加强筋设计，避免长期往复运动导致的框架形变，所有连接孔位都预留了装配公差，方便加工后的快速组装，不需要复杂的专用工装即可完成整机组装。
