自行车花鼓飞轮转接适配垫片结构设计

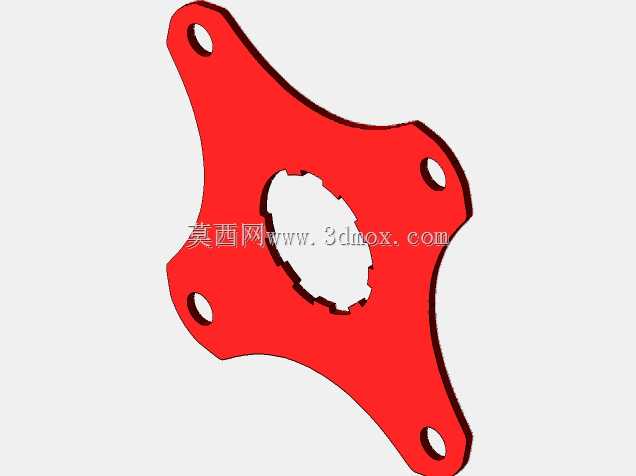

　　在自行车传动系统改装场景中，不同品牌规格的曲柄组与花鼓飞轮往往存在安装孔位不匹配的问题，这款适配环正是为解决BCD96规格的bass曲柄组与shimano规格轮毂飞轮的安装兼容问题设计的转接零件。从结构设计来看，零件整体采用对称式四耳布局，中心设置带内齿的花键通孔，四个延伸耳片上分别预留圆形安装孔，耳片边缘做圆弧过渡处理，既避免安装时与周边零件产生干涉，也能减少应力集中提升零件结构强度。中心花键的齿形参数完全匹配shimano花鼓飞轮的啮合规格，装配时可直接与花鼓轴上的花键槽嵌合，保证传动过程中扭矩传递的稳定性，不会出现打滑、旷量的问题。四个安装孔的孔位中心距严格对应BCD96规格曲柄盘片的安装孔位尺寸，

　　安装时无需对原有盘片或花鼓进行额外打孔、锉削加工，直接通过标准紧固件即可完成锁紧固定。零件的厚度设计经过实际装车验证，既保证转接后盘片与飞轮的轴向位置处于同一传动平面，避免链条出现斜拉磨损的问题，也不会额外增加花鼓轴向的安装长度，兼容原有快拆或桶轴的安装空间。外轮廓的内凹弧形设计并非单纯的造型处理，而是为了避让花鼓外侧的辐条安装位，装配后不会与辐条、辐条帽产生剐蹭，适配绝大多数常规辐条编法的shimano规格山地车、公路车轮组。在实际使用场景中，这类转接零件多用于骑行爱好者的传动系统混搭改装，不需要更换整套花鼓或曲柄组，仅通过该适配环即可实现不同规格传动部件的兼容安装，大幅降低改装成本。设计过程中对安装边界做了充分校核，

　　四个耳片的外伸尺寸控制在常规盘片盖的防护范围内，不会出现突出剐蹭车架后下叉的问题，中心花键的公差带选用过渡配合，既保证安装时可以顺利压入，也不会在长期踩踏受力后出现松脱异响。零件表面无多余凸起结构，安装后与盘片、花鼓的贴合面完全平整，锁紧时受力均匀，不会出现局部应力过大导致的零件变形问题。
