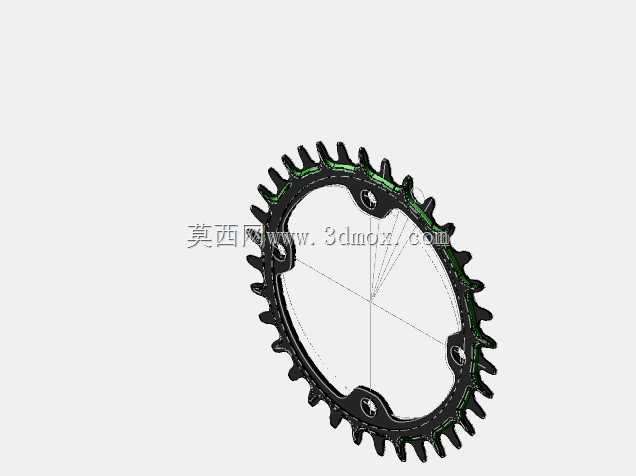

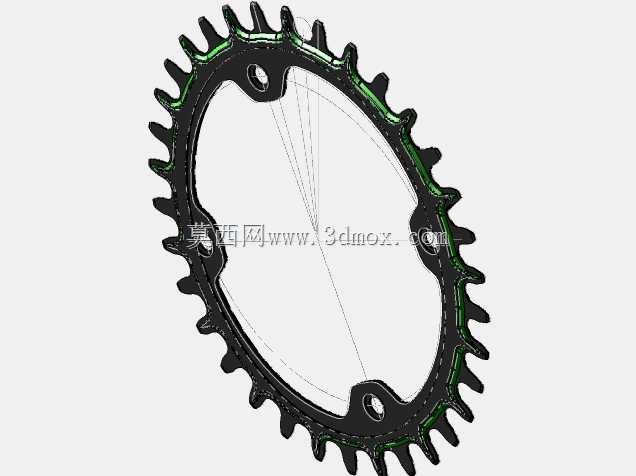

自行车椭圆瓜盘34T传动结构设计

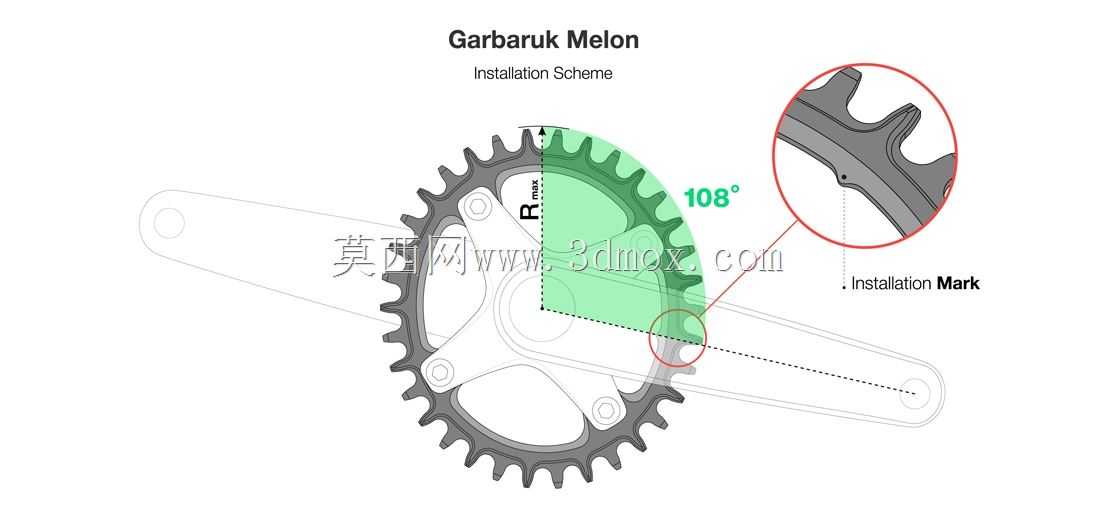

这款34齿椭圆链轮是面向砾石骑行场景开发的传动部件，区别于传统圆形牙盘的等力矩输出逻辑，其非圆轮廓的设计核心是匹配骑行过程中腿部发力的力矩变化区间，在踩踏下行的发力峰值区段对应更大的等效传动半径，提升发力阶段的力矩传递效率，在上行死点区段缩小等效半径，减少踩踏过死点时的腿部负荷，尤其适配非铺装路面骑行时频繁变力、持续踩踏的使用需求。从安装边界来看，该链轮采用标准单盘安装孔位布局，可兼容多数市售 gravel 车型的曲柄安装接口，安装时需对齐盘片上的标记点与曲柄定位基准，图中标注的108°相位角是盘片长轴与曲柄安装位的对应角度，直接决定发力区间与踩踏行程的匹配度，安装偏差会直接抵消椭圆盘的力学增益，甚至造成踩踏发力的顿挫感。齿形设计上针对越野骑行的链条啮合需求做了优化，齿廓做了窄宽齿适配处理，可兼容不同速别链条的啮合间隙，在颠簸路面大幅降低链条跳齿、掉链的概率，盘片边缘做了倒角过渡处理，既减少变速过程中链条与盘片的剐蹭，也能避免骑行过程中裤脚剐蹭盘齿造成的勾挂。从结构强度角度，盘片的厚度控制兼顾了轻量化与抗冲击需求，非圆轮廓的曲率过渡做了连续化处理，不存在应力集中的锐角拐点，可承受越野骑行时突发大力踩踏的冲击载荷，不会出现盘齿断裂、盘片形变的问题。在实际整车适配中，该盘片搭配后飞轮使用时，需注意椭圆轮廓对后拨链器链条张力的动态影响，安装后需调整后拨张力螺丝，保证链条在整个踩踏周期内的张紧度处于合理区间，避免张力波动带来的传动异响、变速迟滞问题。不同于竞速公路车使用的大齿数椭圆盘，34T的齿数设定更偏向砾石路、爬坡路段的使用场景，兼顾平路巡航的齿比范围与陡坡骑行的轻量齿比需求，单盘布局也简化了整车传动结构，减少前拨组件带来的故障点，更适合长距离越野骑行的可靠性要求。
