工业布线用分体式电缆固定托架结构

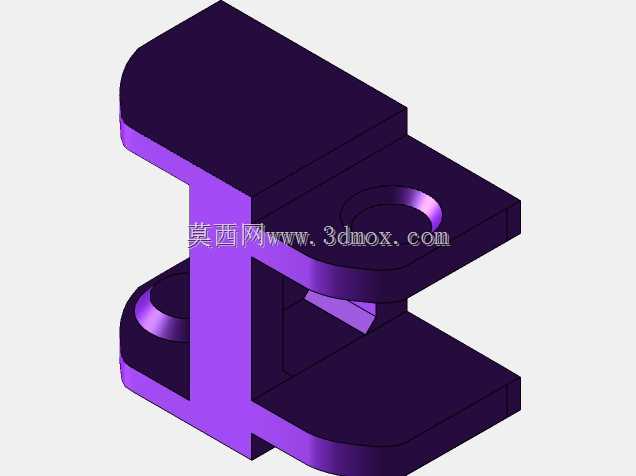

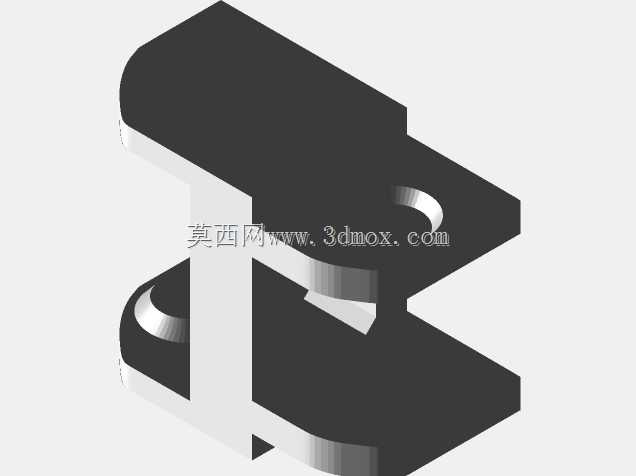

　　这类电缆托架主要应用在工业设备内部走线、车间桥架分支、机床电控柜外接布线等场景，核心作用是承托多股动力电缆与控制线缆，避免线缆悬空晃动产生磨损，同时规整走线路径，方便后期线路检修与扩容。从结构设计来看，该托架采用分体对称式的块状构型，每个单元都设置了带圆弧过渡的承托槽，槽面做了圆角处理，不会对线缆外绝缘层产生切割应力，相邻单元之间预留了拼接间隙，可根据实际布线的线缆数量灵活增减托架单元，适配不同宽度的布线需求。托架两端的带孔耳座是核心安装定位结构，孔位的同轴度在建模时做了公差匹配，可直接穿装螺栓固定在设备机架、墙面支架或者桥架横担上，耳座与托架主体采用一体化结构，没有额外的焊接拼接缝，整体受力均匀，能承受多股满负载电缆的垂直重量，

　　不会出现长期使用后变形断裂的问题。设计过程中优先考虑了安装边界的适配性，托架整体厚度控制在常规走线空间允许的范围内，不会过度挤占设备内部的布线通道，承托槽的深度经过测算，既能保证线缆放入后不会从侧边滑脱，又不会因为槽深过大导致线缆排布时卡滞，相邻两个承托位之间的凸起隔挡，能将不同电压等级的线缆做物理分隔，避免强电弱电线路混布产生的信号干扰问题。实际使用时，这类托架可沿走线方向等距排布，间距根据线缆的自重调整，对于大直径的动力电缆可适当缩小排布间距，对于细径的控制信号线可适当拉大间距，灵活适配不同的布线工况。托架的边角全部做了倒钝处理，没有尖锐的棱边，安装作业时不会划伤施工人员，也不会在穿线时剐蹭线缆外皮，整体结构没有复杂的异形曲面，加工时可采用型材铣削或者压铸成型，量产的工艺性较好，安装时不需要额外的定制配件，采用标准螺栓即可完成固定，后期维护更换也十分便捷，不需要大范围拆解周边的走线结构即可单独替换损坏的托架单元。
