车床加工用角度测量测角计结构

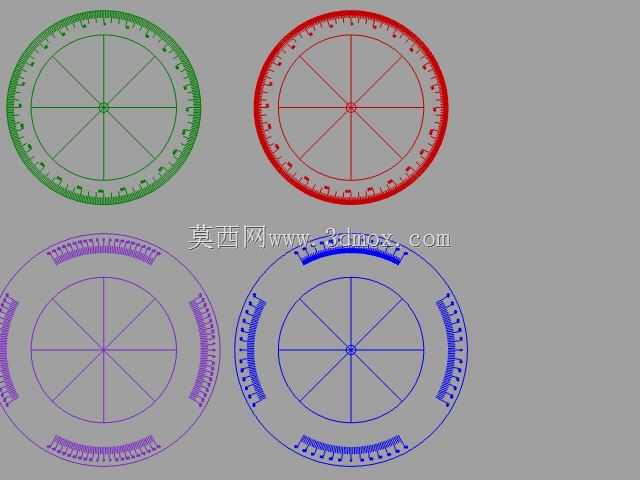

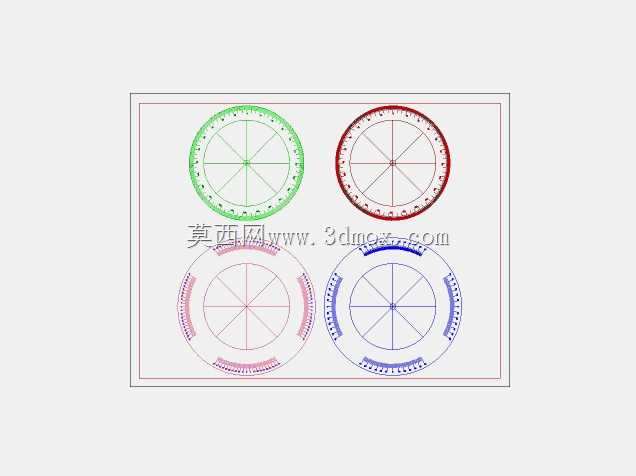

　　在普通车床的日常加工作业中，锥面、斜槽、角度倒角这类带角度要求的工序占比不低，很多车间操作工习惯靠经验转动刀架角度试切，不仅反复测量调整耗时长，小批量多品种换产时还容易因为角度偏差造成工件报废，这款测角计就是针对车床工位的角度快速核对需求设计的专用测量辅具。整套测角计采用四组不同色标区分的环形刻度盘结构，不同色环对应不同的角度测量量程与精度档位，绿色环覆盖0-90度常用粗调角度，红色环针对小角度精密测量区间，粉色与蓝色环分别对应车床常用的锥度换算角度、刀架回转常用角度档位，操作工在调整刀架角度、核对工件斜面角度时，不需要反复换算锥度与角度的对应数值，直接匹配对应色环的刻度就能快速读取数值，省去了查表换算的步骤。

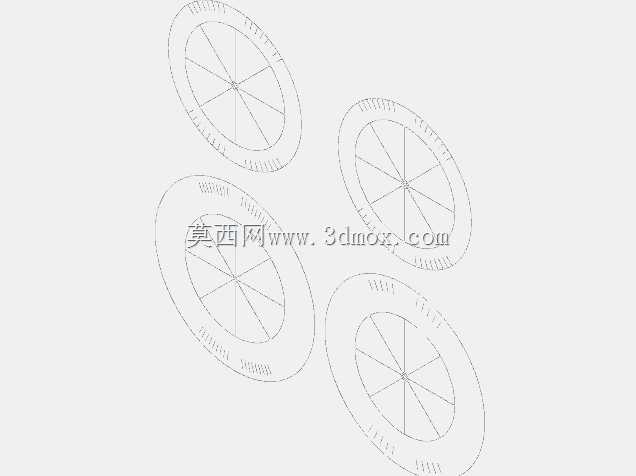

　　设计时充分考虑了车床工位的使用环境，刻度盘采用薄型圆盘结构，整体厚度控制在5mm以内，不会和车床刀架、卡盘、尾座等部件产生运动干涉，测量时可以直接吸附在车床中拖板平面或者刀架侧基准面上，不需要额外加装固定支架，测量基准与车床的安装基准保持重合，避免了二次装夹带来的测量误差。刻度线采用蚀刻填色工艺，车间内的切削液、润滑油沾染后不会出现刻度模糊脱落的问题，四组刻度盘采用同轴嵌套设计，收纳时可以叠合为一个整圆，占用工具箱的空间和一个普通百分表盒相当，不会因为零散部件丢失影响使用。和通用的万能角度尺相比，这款测角计针对车床的常用加工角度做了刻度优化，把车削加工中最常用的15度、30度、45度、60度等常用角度做了加长刻度线标识，

　　操作工在调整常用角度时不需要逐格数刻度，一眼就能对准基准线，大幅缩短了刀架角度调整的辅助时间。实际使用中，不管是核对车削锥面的工件角度，还是调整小刀架的回转角度，或是核对成型车刀的刃磨角度，都能直接贴合基准面完成测量，不需要复杂的操作步骤，新入职的操作工经过简单讲解就能独立使用，减少了对操作经验的依赖，也降低了角度超差的废品率。测角计的基准面做了精磨处理，平面度控制在0.02mm以内，和金属基准面贴合时不会出现翘边间隙，保证测量基准的准确性，边缘做了倒钝处理，不会划伤操作工手部或者车床的加工表面，适配车间现场的粗放使用场景。
