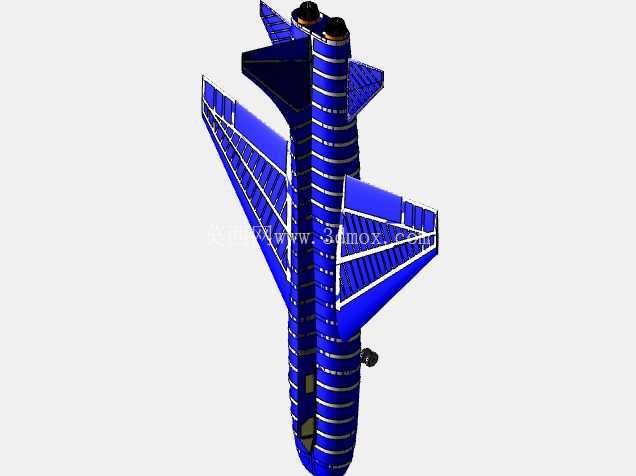

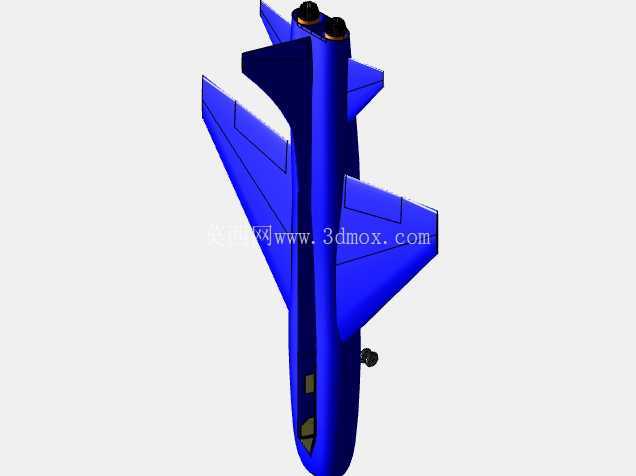

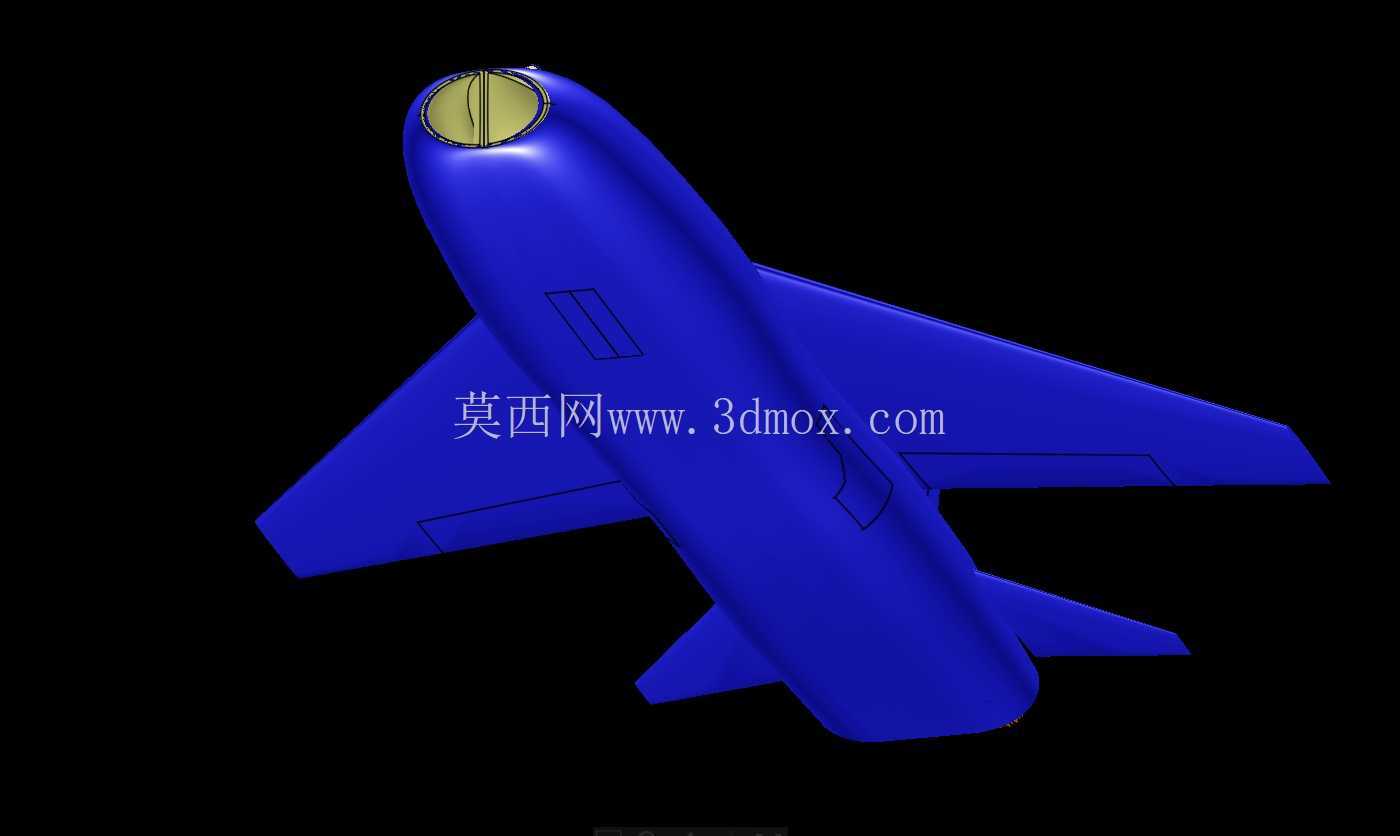

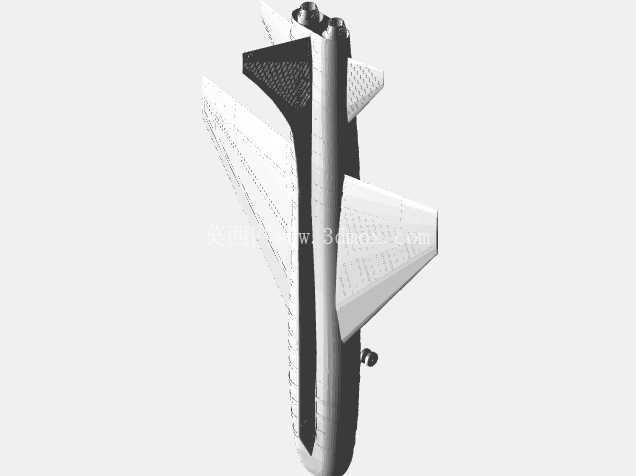

在军用飞行器研发的概念验证阶段,实体装配模型的搭建是衔接前期概念草图与后续工程化设计的核心环节,这套CA-23战斗机的概念装配结构,核心服务于早期方案的气动布局校验、子系统空间排布验证以及装配干涉排查工作,区别于最终量产型号的详细工程设计,概念阶段的装配模型更侧重整体布局的合理性验证,为后续的风洞试验、子系统选型提供基础的三维参照。从实际应用场景来看,这类概念装配模型首先会用于方案评审阶段的布局展示,帮助设计团队快速梳理机身、机翼、尾翼、起落架以及动力舱段的空间位置关系,避免后续详细设计阶段出现颠覆性的布局调整。
整套装配结构拆分出近两百个独立实体零件,归置到二十个独立的子装配模块中,这种模块化的拆分逻辑完全贴合飞行器研发的并行工程需求,不同的设计小组可以同步负责对应子模块的细化设计,比如机身结构组可以围绕主机身模块开展框梁结构的细化,起落架组可以基于现有起落架模块的安装边界开展收放机构的适配设计,动力系统组则可以参照尾段的动力舱预留空间匹配适配的推进系统参数,大幅压缩概念方案到详细设计的迭代周期。模型的构建基于8.5英寸×11英寸幅面的三视图原理图纸缩放而来,在概念验证阶段,这种基于基准视图缩放的建模方式可以快速还原整体外形轮廓,虽然尺寸精度未达到详细设计阶段的公差要求,但完全能够满足早期布局验证的需求,设计人员可以在这个基础模型上快速调整机翼后掠角、尾翼安装位置、座舱盖弧度等关键气动外形参数,对比不同布局下的空间利用率差异。

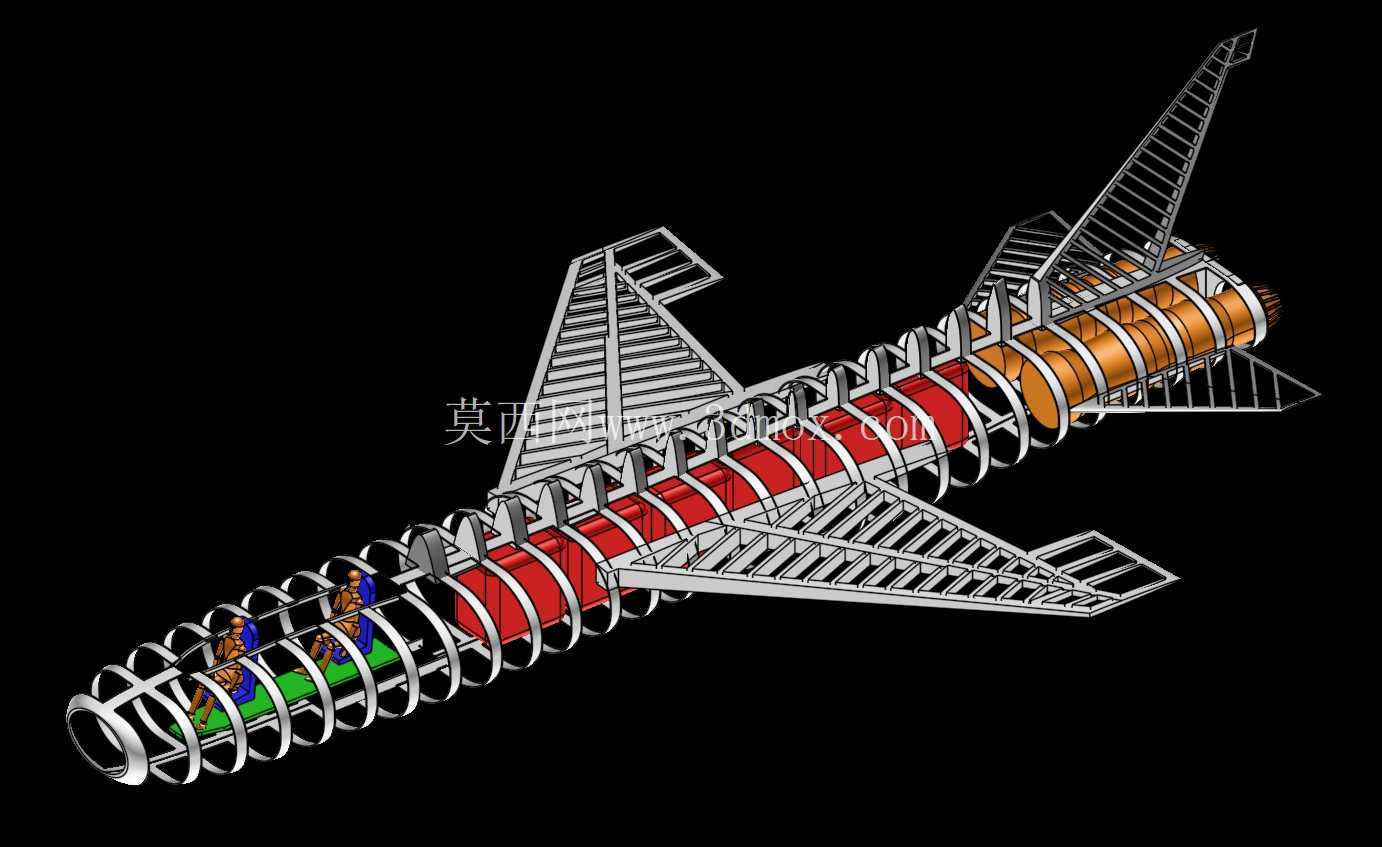

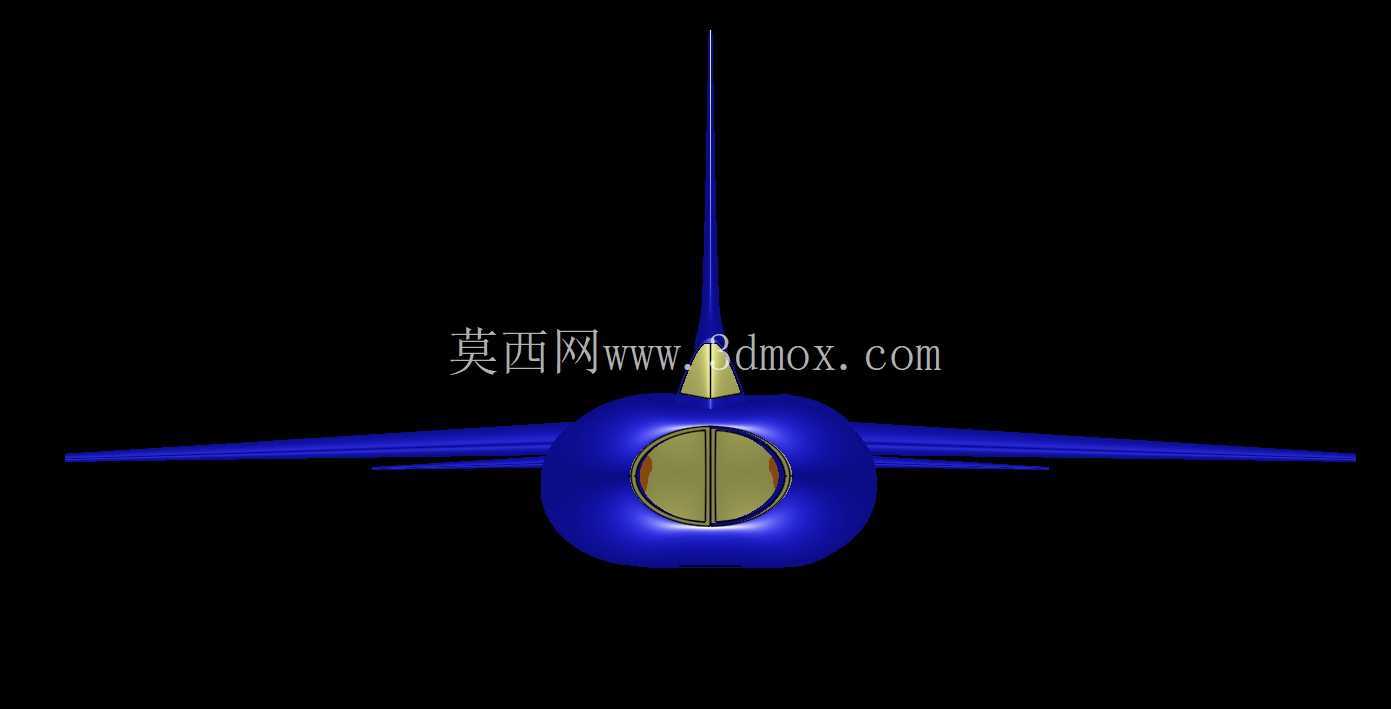

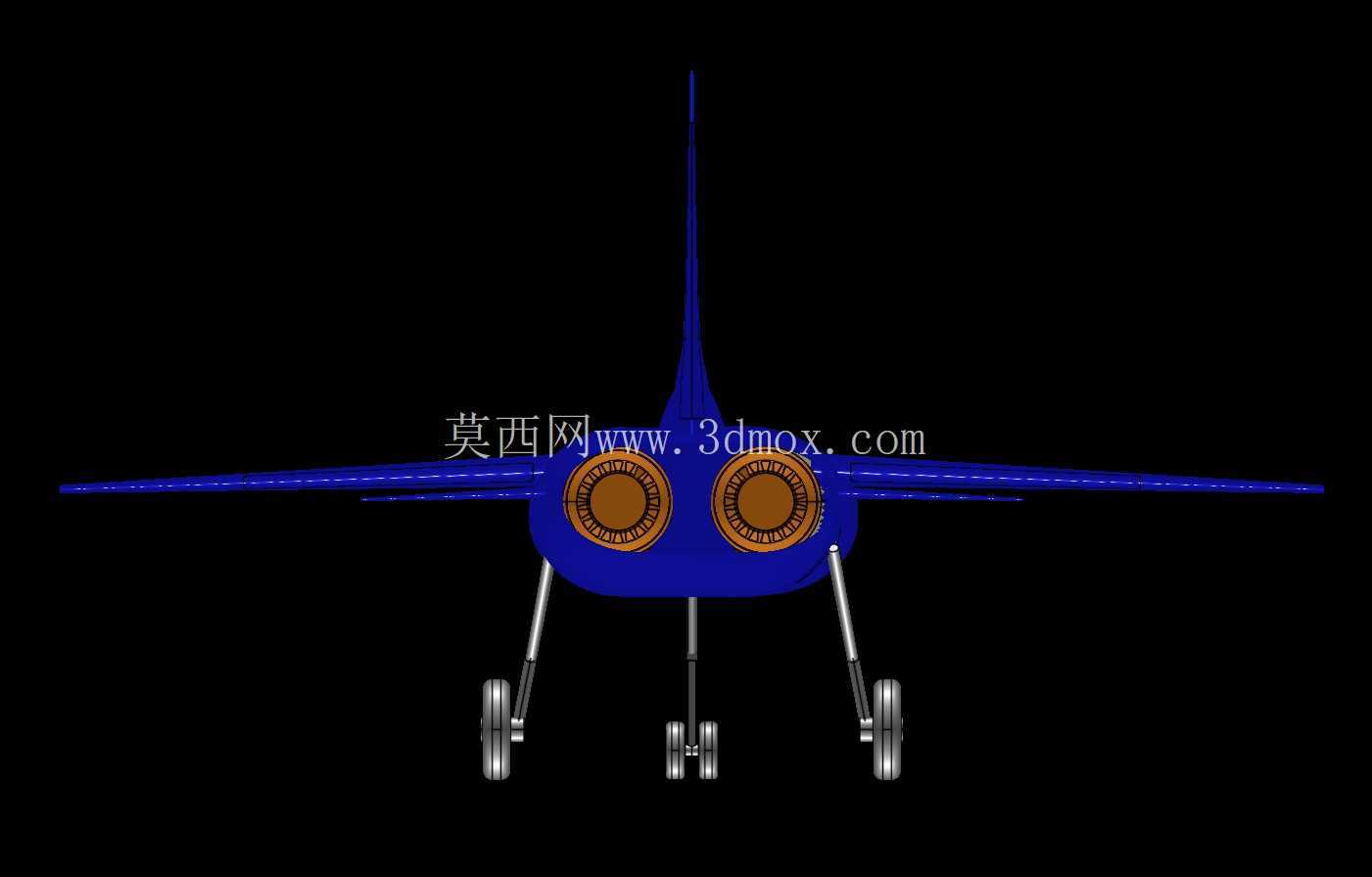

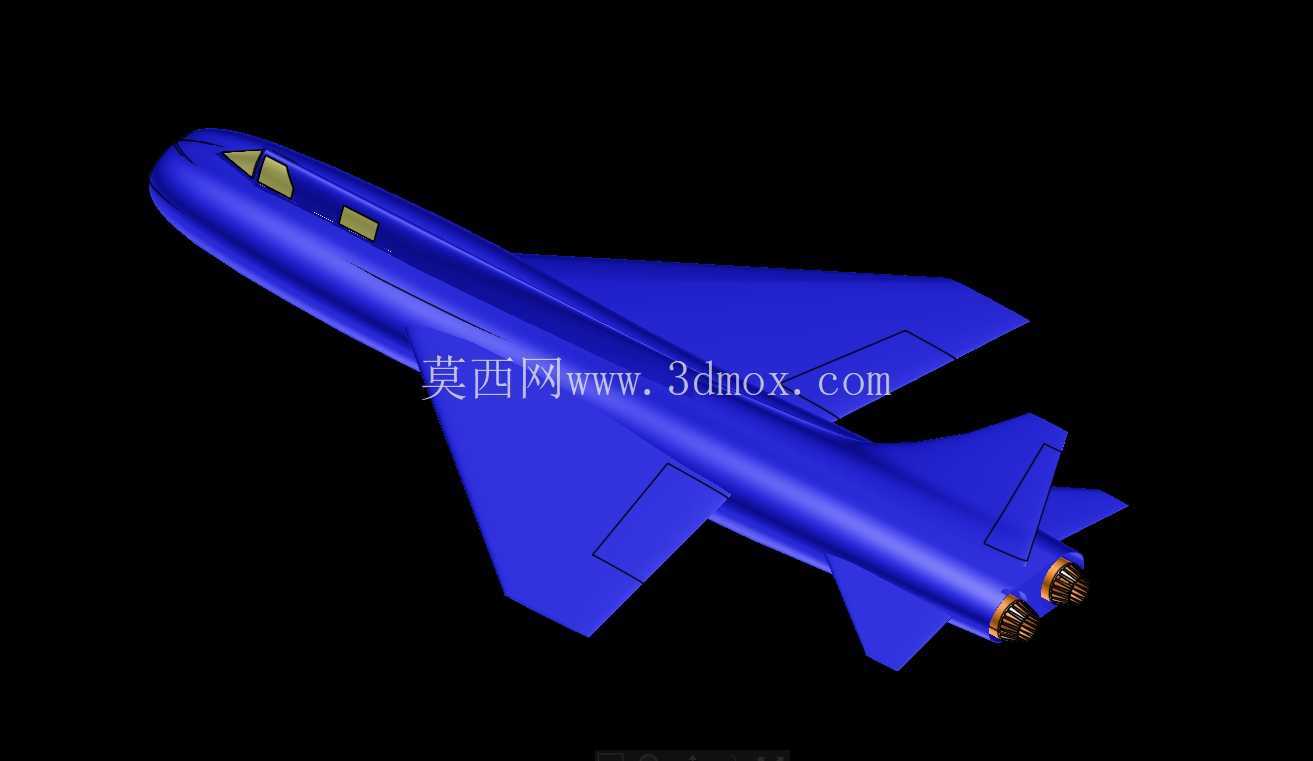

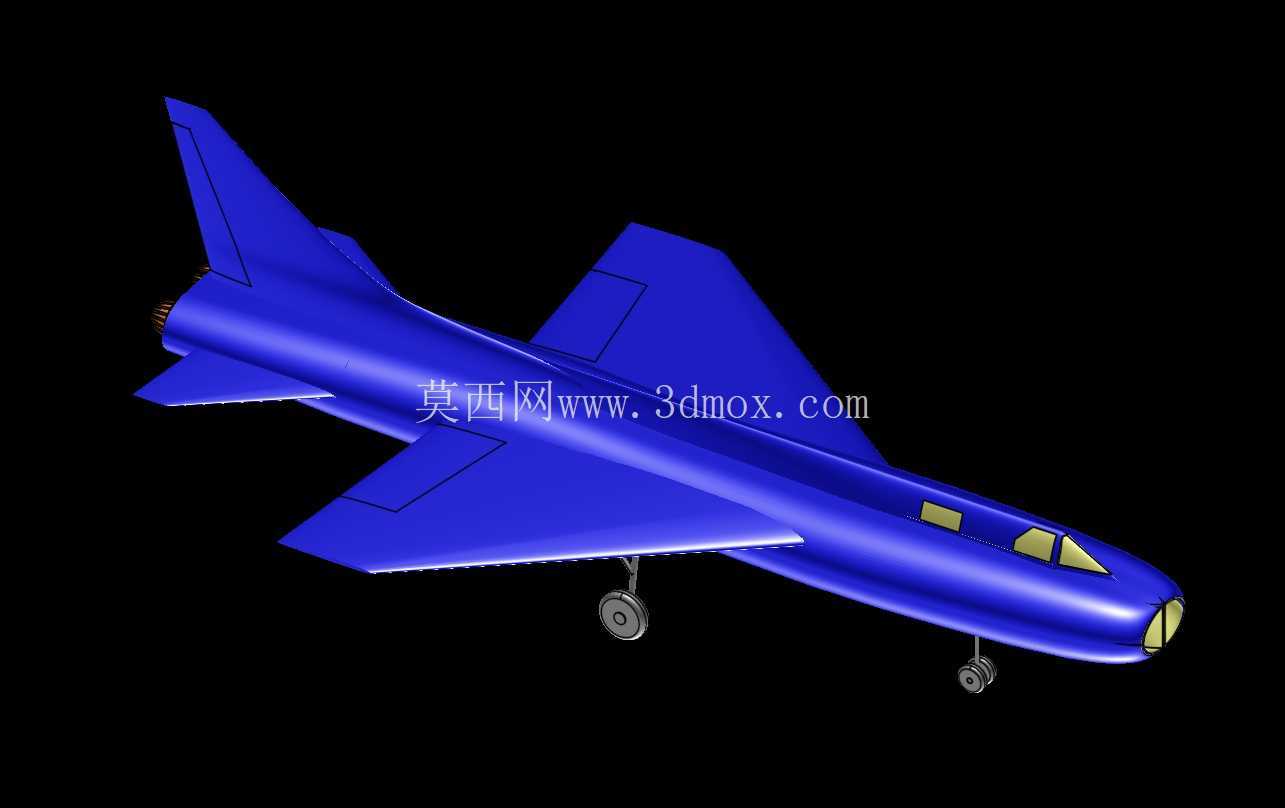

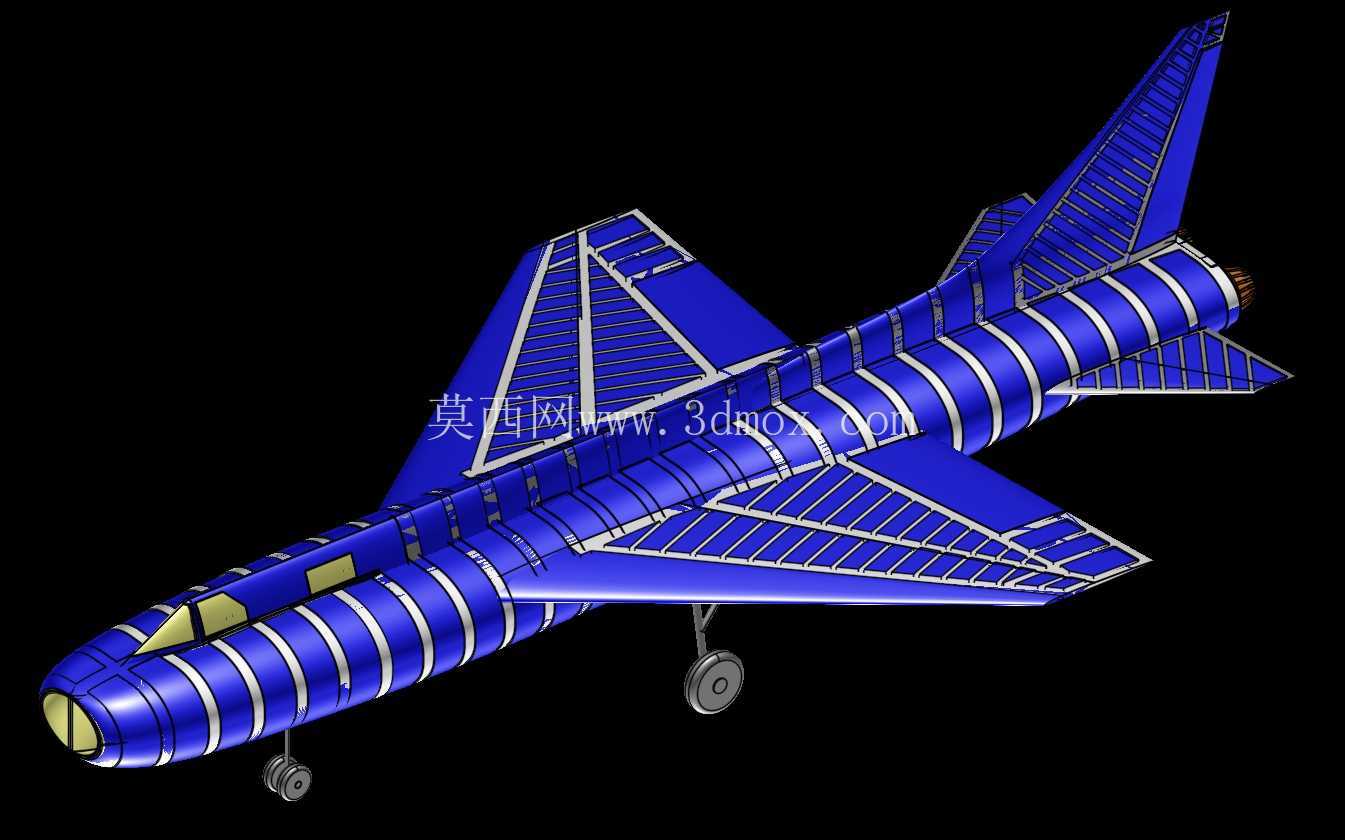

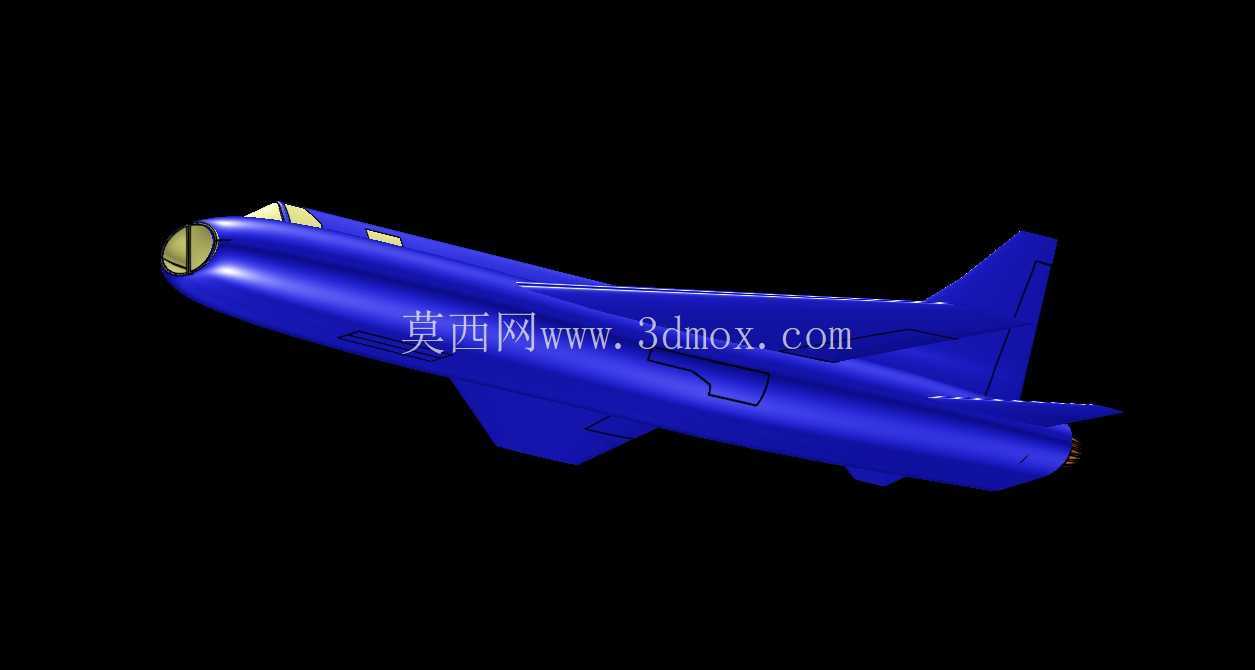

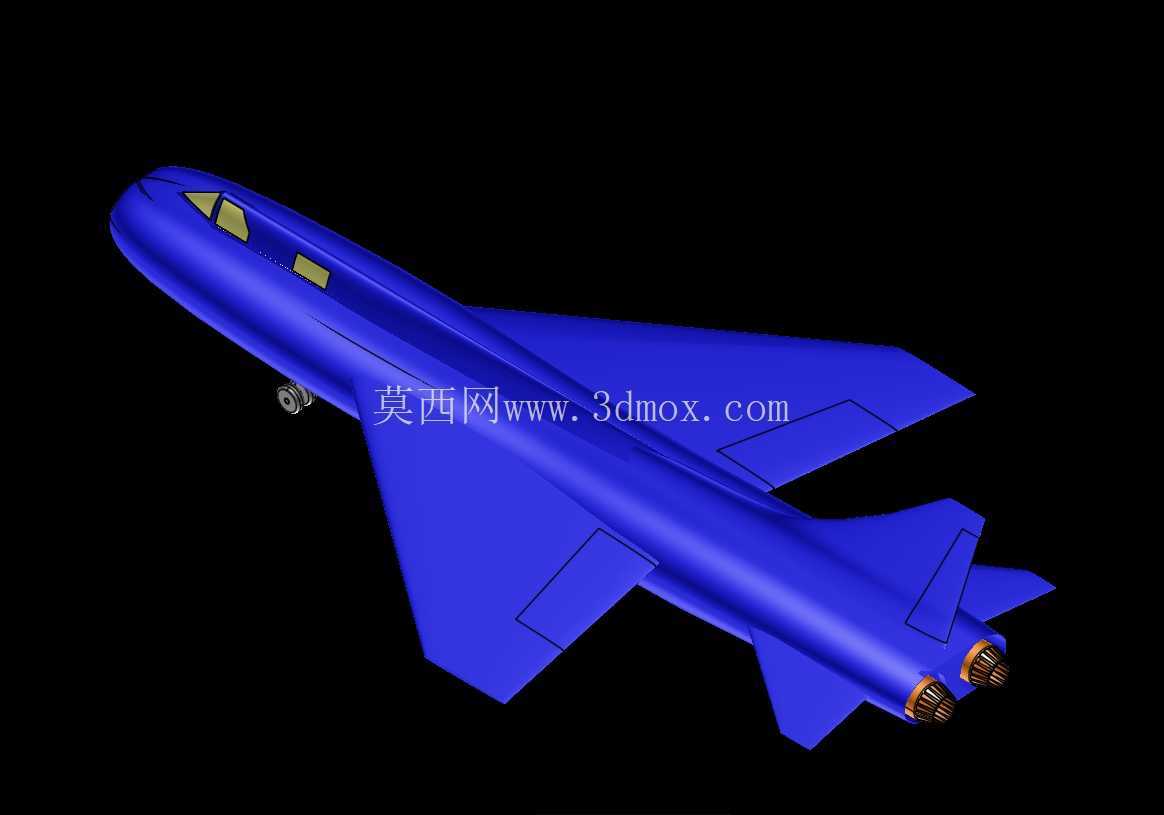

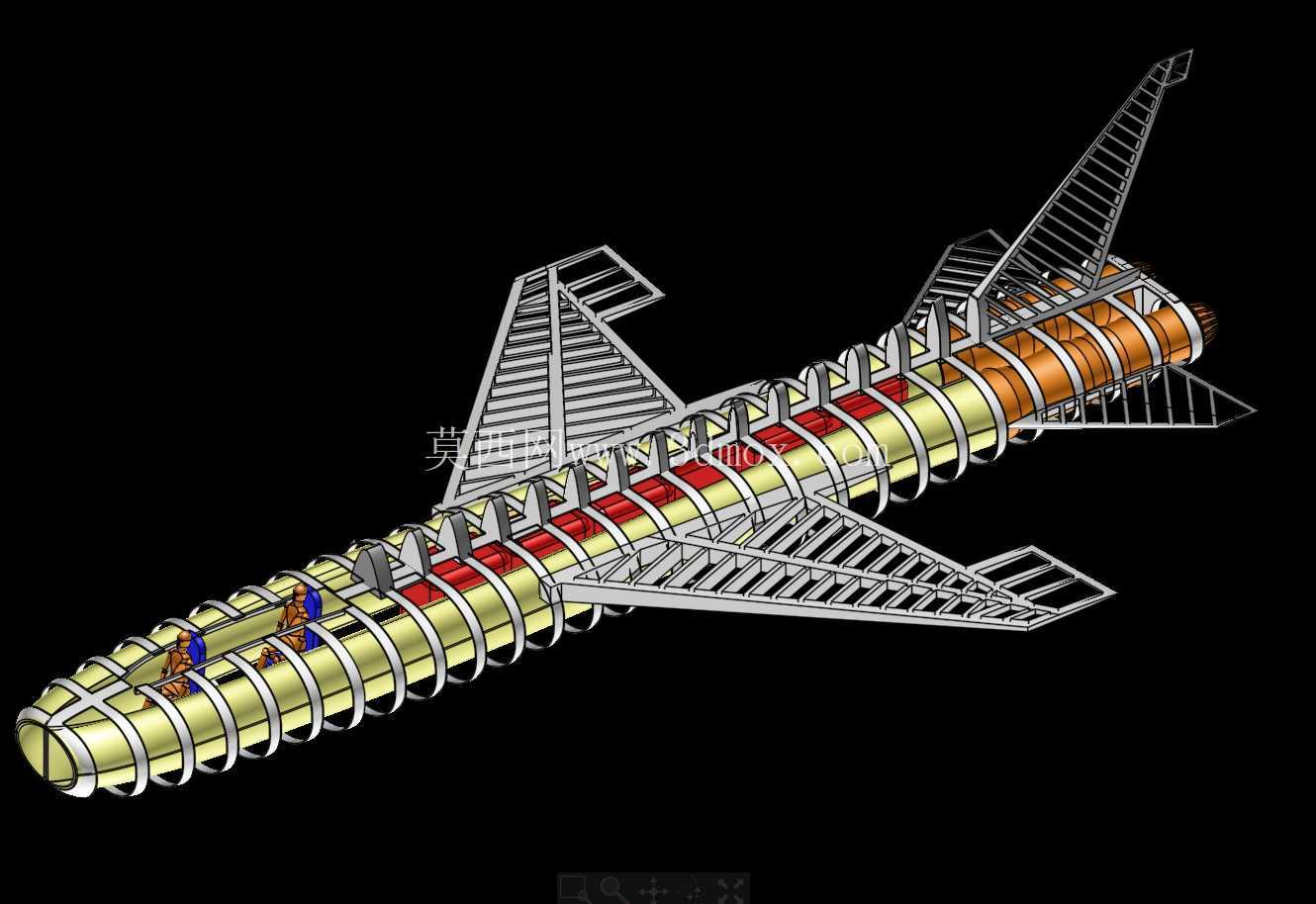

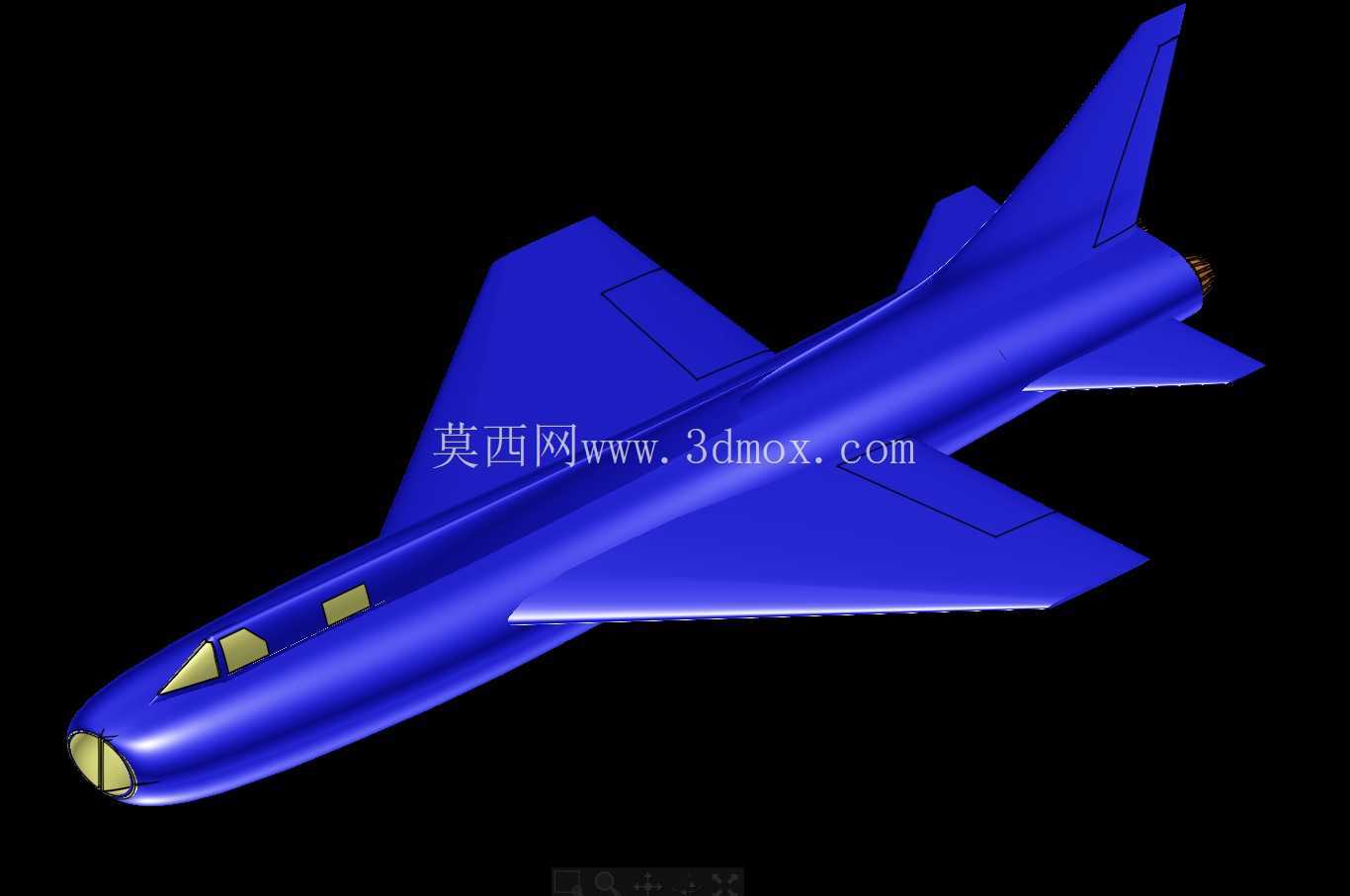

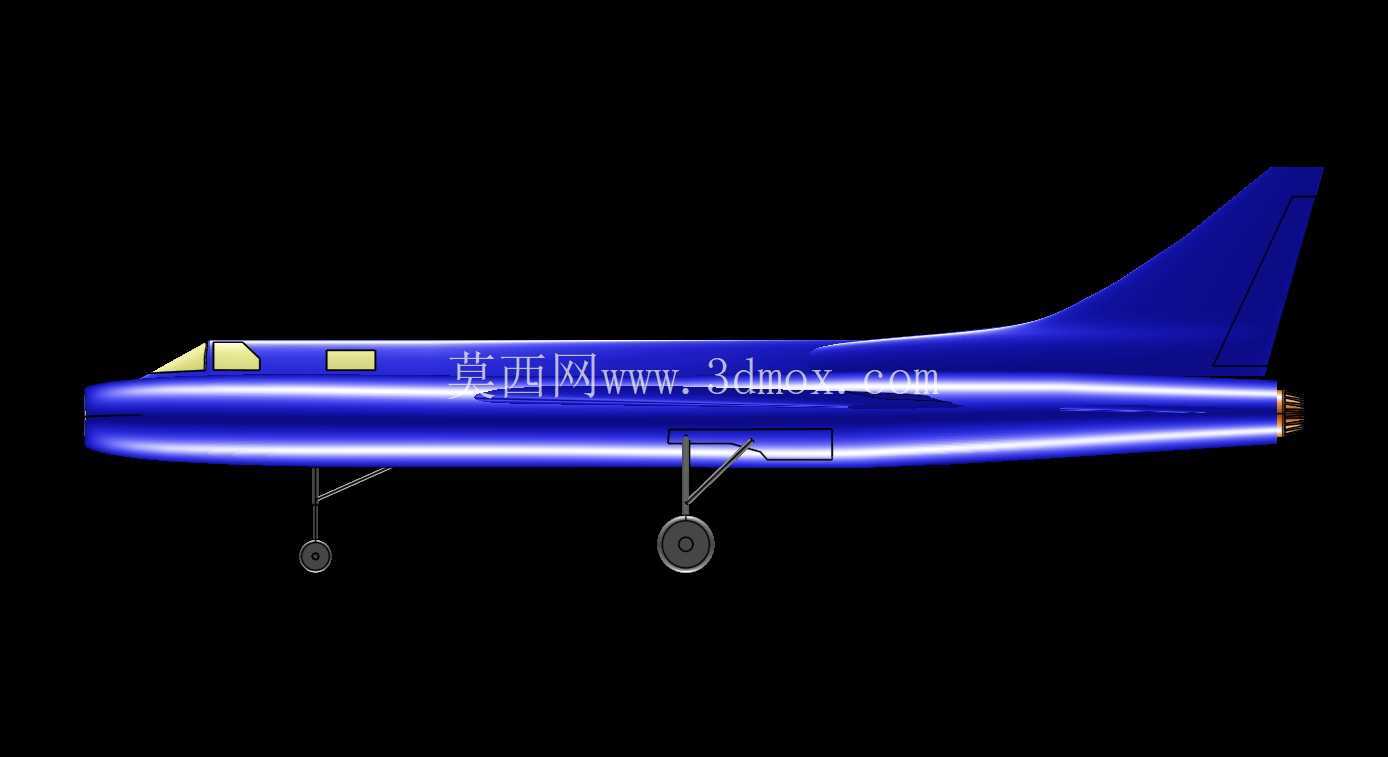

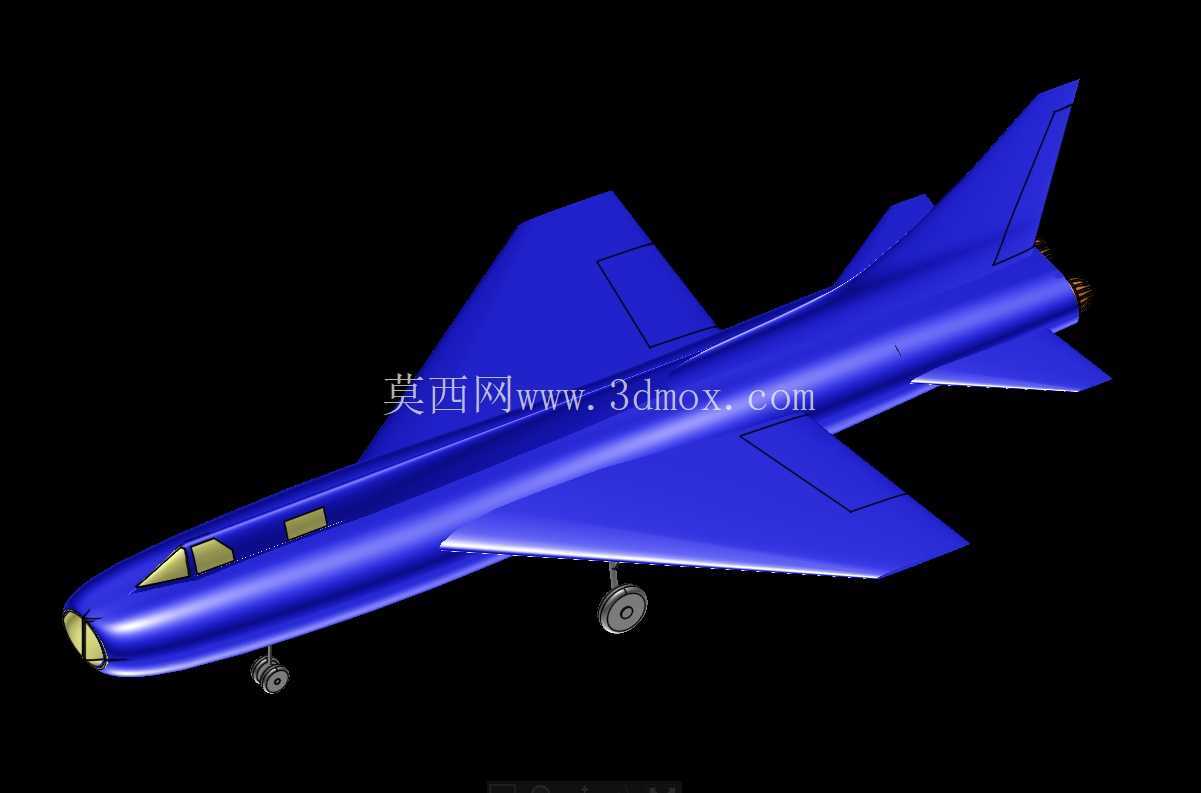

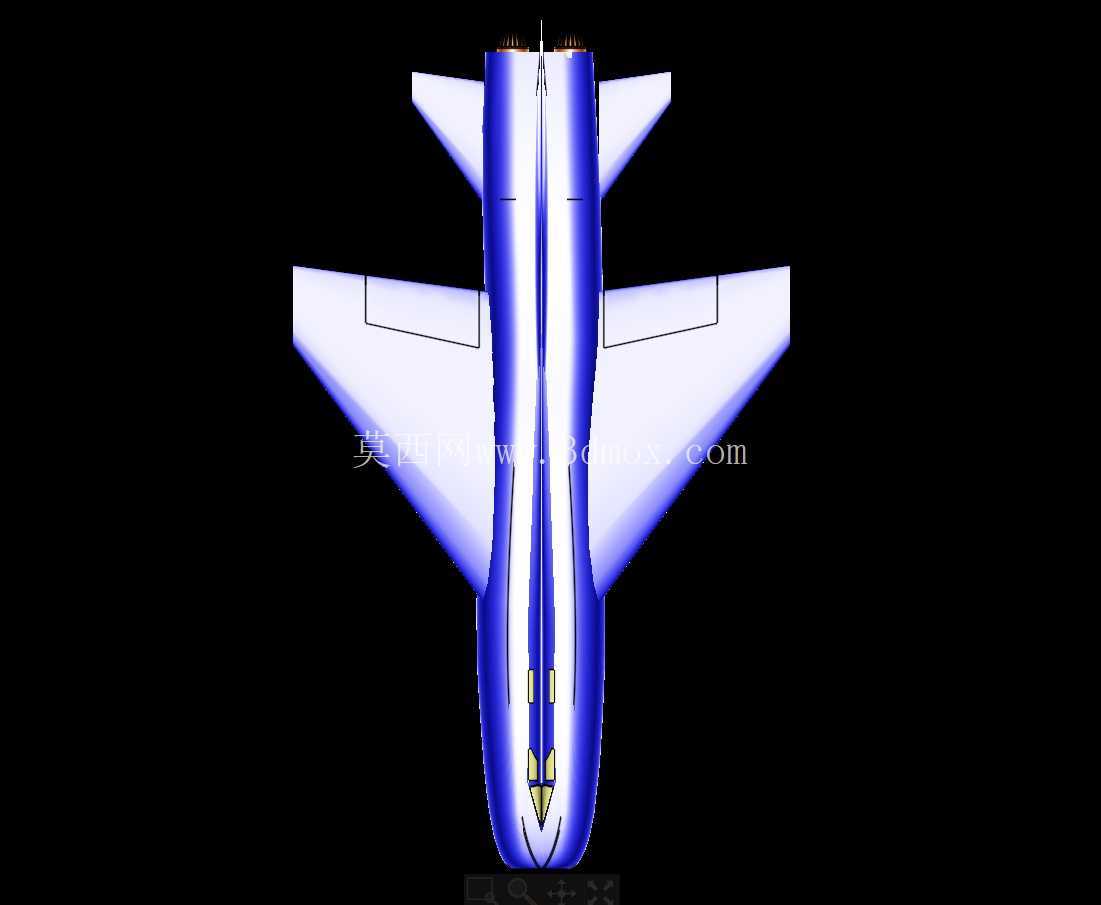

从外形与安装边界来看,模型完整还原了喷气式战斗机的典型布局特征:机头位置预留了雷达舱与航电设备的安装空间,座舱段按照单座战机的尺寸比例划定了座舱盖的安装边界,机身中段设置了机翼的连接接头位置,下单翼的布局形式预留了足够的翼内油箱空间与起落架收纳舱位置,机身尾段按照喷气式发动机的安装需求划定了动力舱的轴向尺寸与径向边界,垂尾与平尾的安装位置避开了发动机尾喷流的直接影响区域,起落架模块采用前三点式布局,前起落架收纳于机头下方舱段,主起落架收纳于机翼根部与机身连接的舱段内,所有活动部件的运动路径在装配阶段都做了初步的干涉检查,确保起落架收放、舵面偏转的过程中不会与周边结构发生碰撞。在实际的设计工作中,这类概念装配模型还可以作为重量估算的基础载体,设计人员可以为不同模块赋予对应材料的密度参数,快速测算整机的重量分布与重心位置,为后续的气动配平计算提供初始数据,同时也能初步校验不同子系统的重量占比是否符合设计指标要求,比如航电系统、动力系统、燃油系统、结构件的重量分配是否在合理区间内,若出现某一模块重量占比超出预期的情况,可以在概念阶段就启动布局调整,避免后续详细设计阶段出现重量超标导致的性能不达标问题。

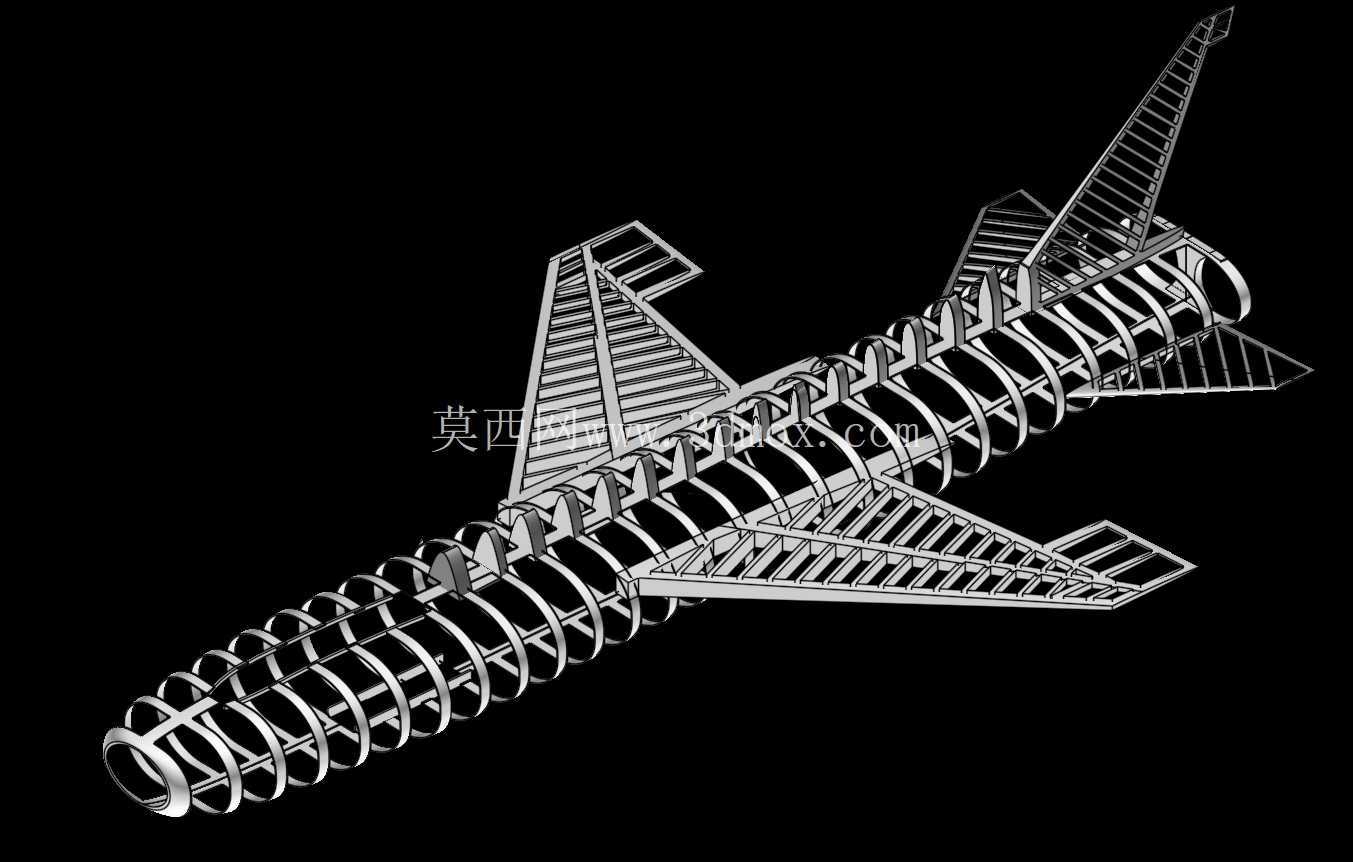

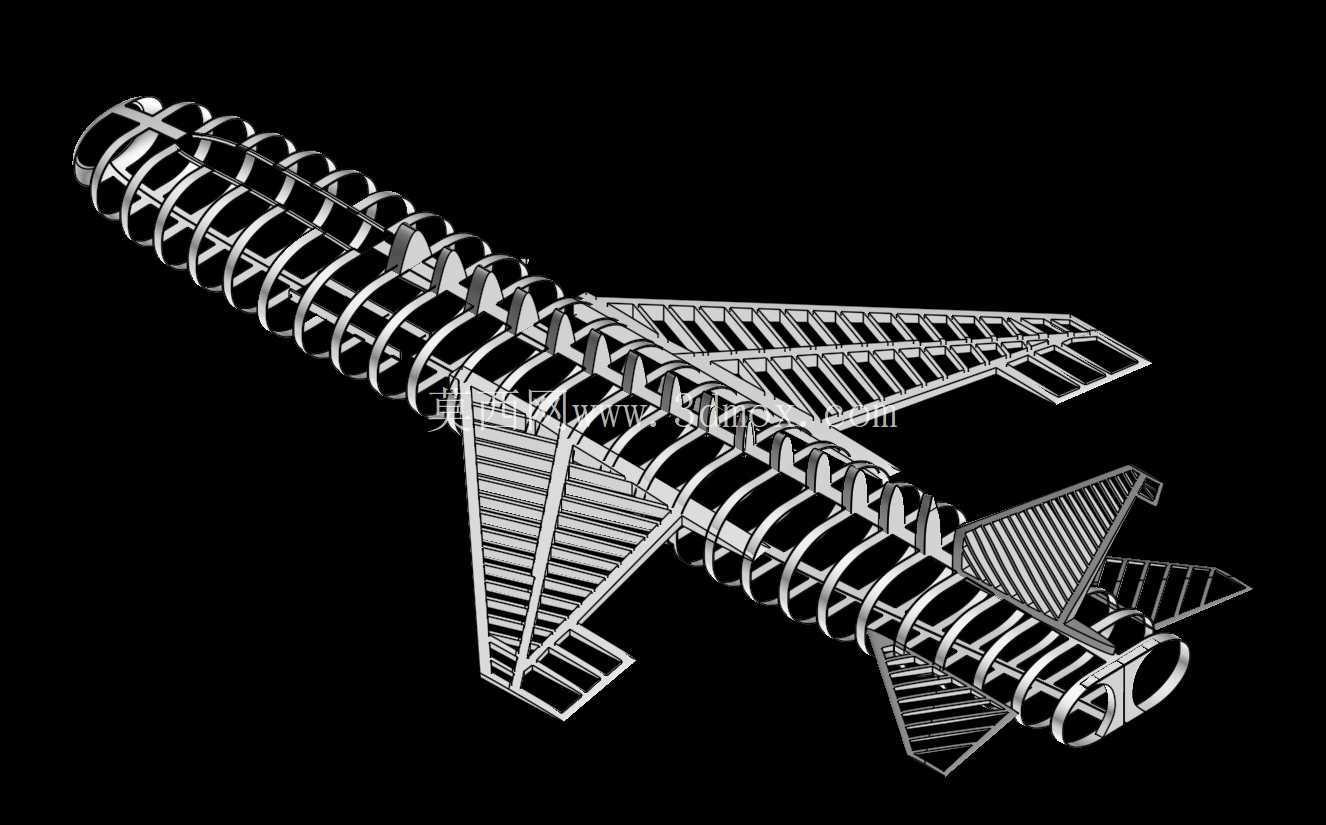

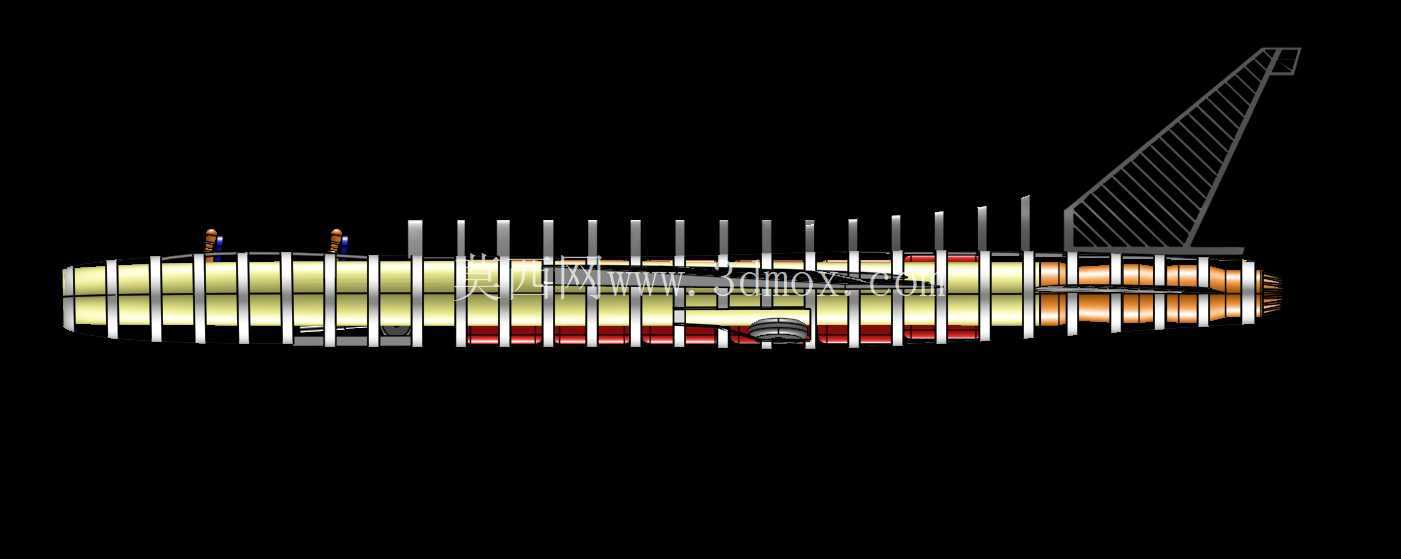

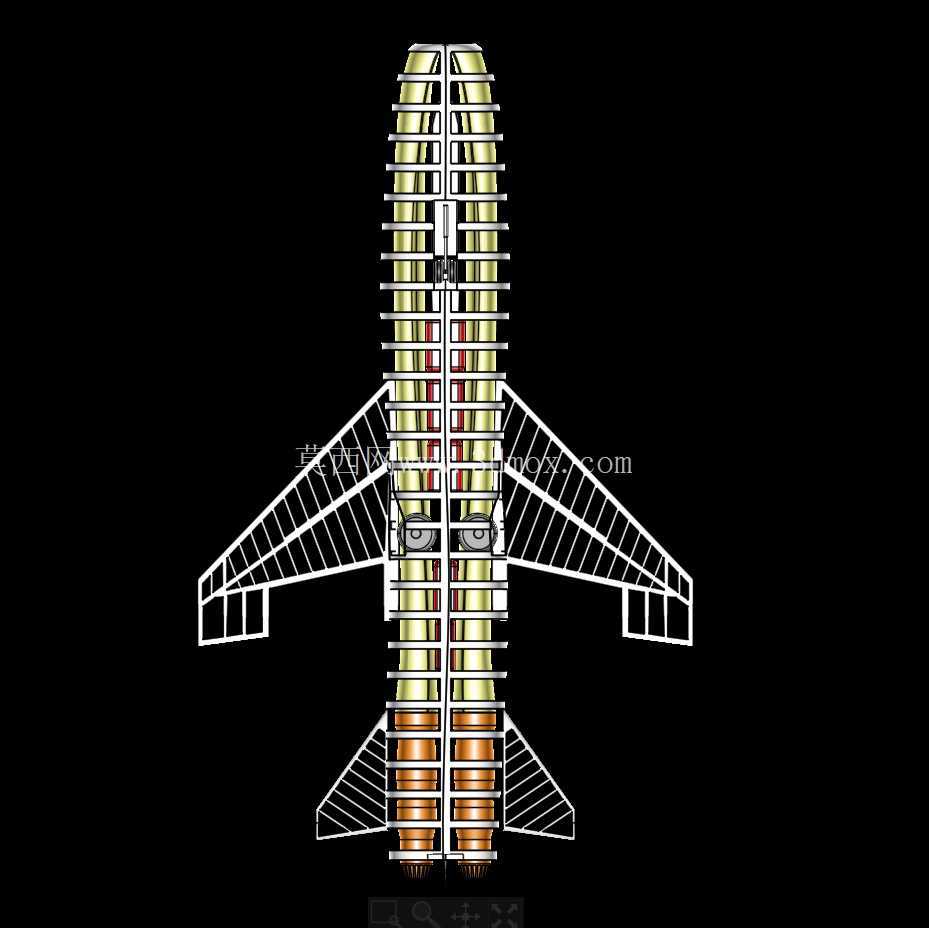

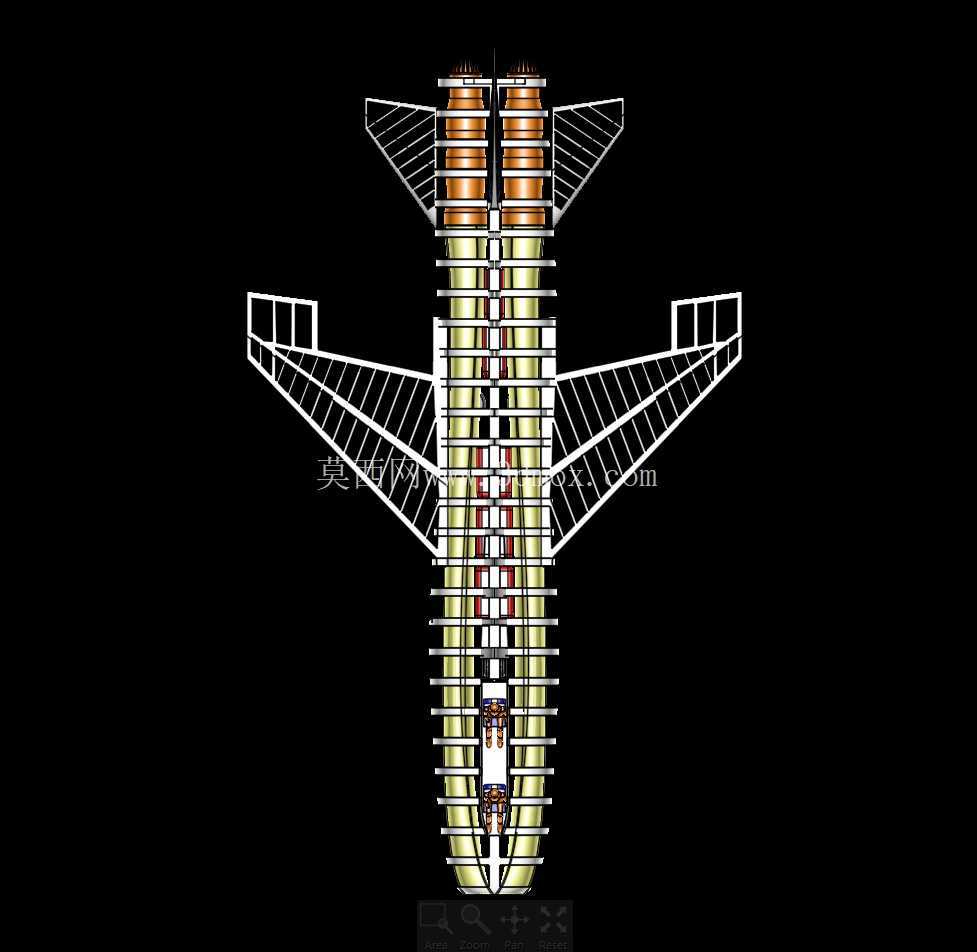

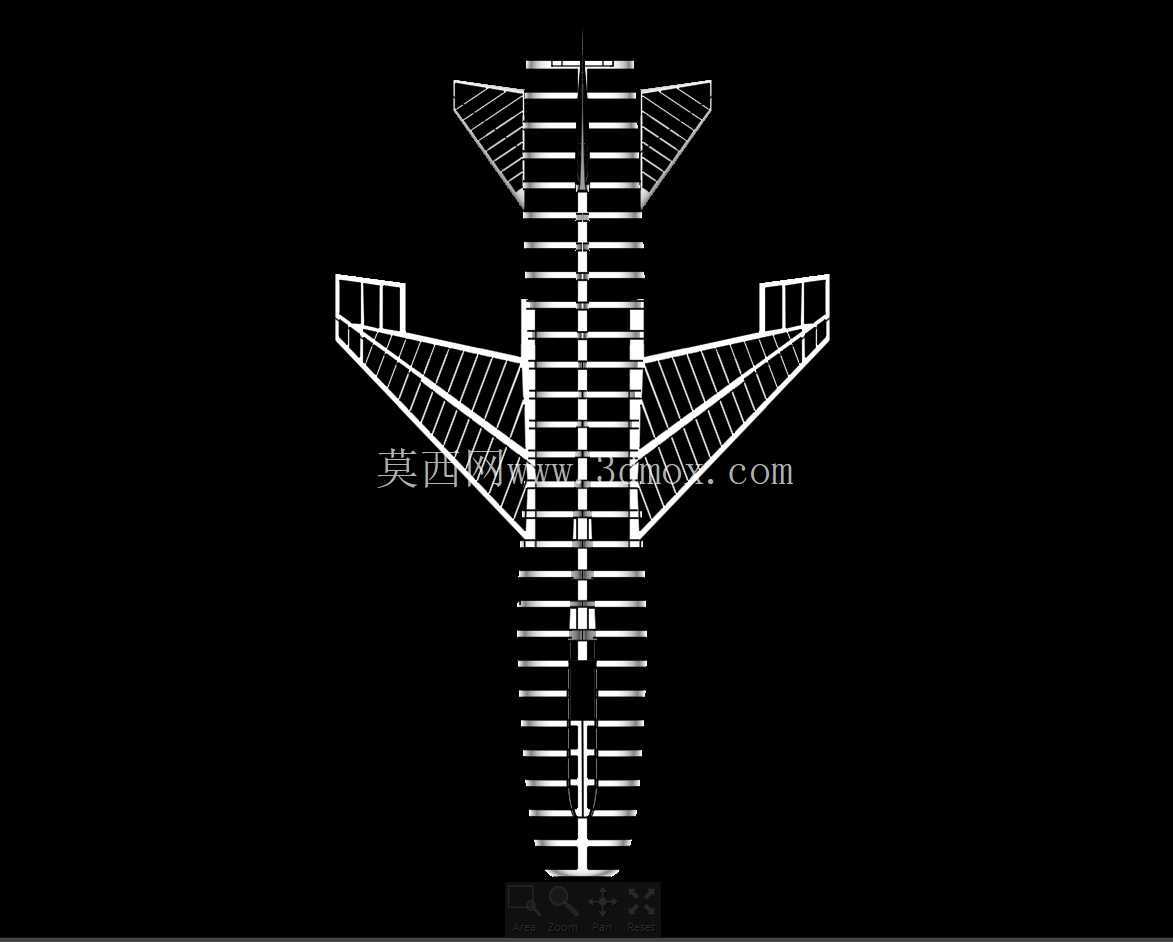

子模块的拆分逻辑也充分考虑了后续维护性设计的需求,比如航电舱段、动力舱段、起落架舱段都设置为独立的子装配模块,后续细化设计时可以单独开展维护口盖的布局设计,确保地面维护时能够快速接近需要检修的部件,减少维护作业的拆装工作量。需要注意的是,概念阶段的装配模型由于是基于基准视图缩放构建,部分曲面的顺滑度、结构件的连接细节并未做精细化处理,在后续的详细设计阶段,还需要基于气动仿真的结果对机翼翼型、机身整流外形做进一步的优化,同时补充框、梁、肋等内部承力结构的细节设计,将概念模型的曲面外形转化为具备实际承力能力的工程结构,还要对所有连接接头的位置、尺寸做详细的公差设计,确保各个子模块装配时的同轴度、贴合度满足工程要求。对于从事飞行器结构设计的人员来说,这类概念装配模型的核心价值不在于细节的精准度,而在于整体布局逻辑的合理性,它能够把二维图纸上的平面线条转化为三维空间里的实体结构,让设计团队在研发早期就能发现二维视图里难以察觉的空间干涉、布局冲突问题,减少后续设计迭代的返工量,是军用飞行器概念研发阶段不可或缺的设计载体。
- 全部评论(0)
- 模板大小: 未知
- 售价:5金币
- 下载次数: 49
- 系统要求: Rhino,Rendering,KeyCreator,STEP / IGES,STL
- 软件分类: 飞机
