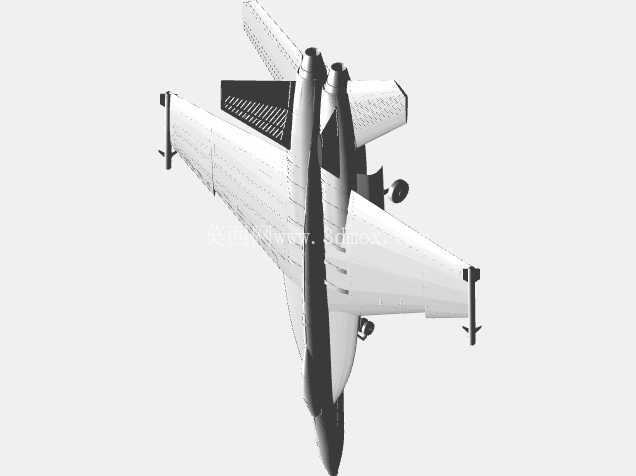

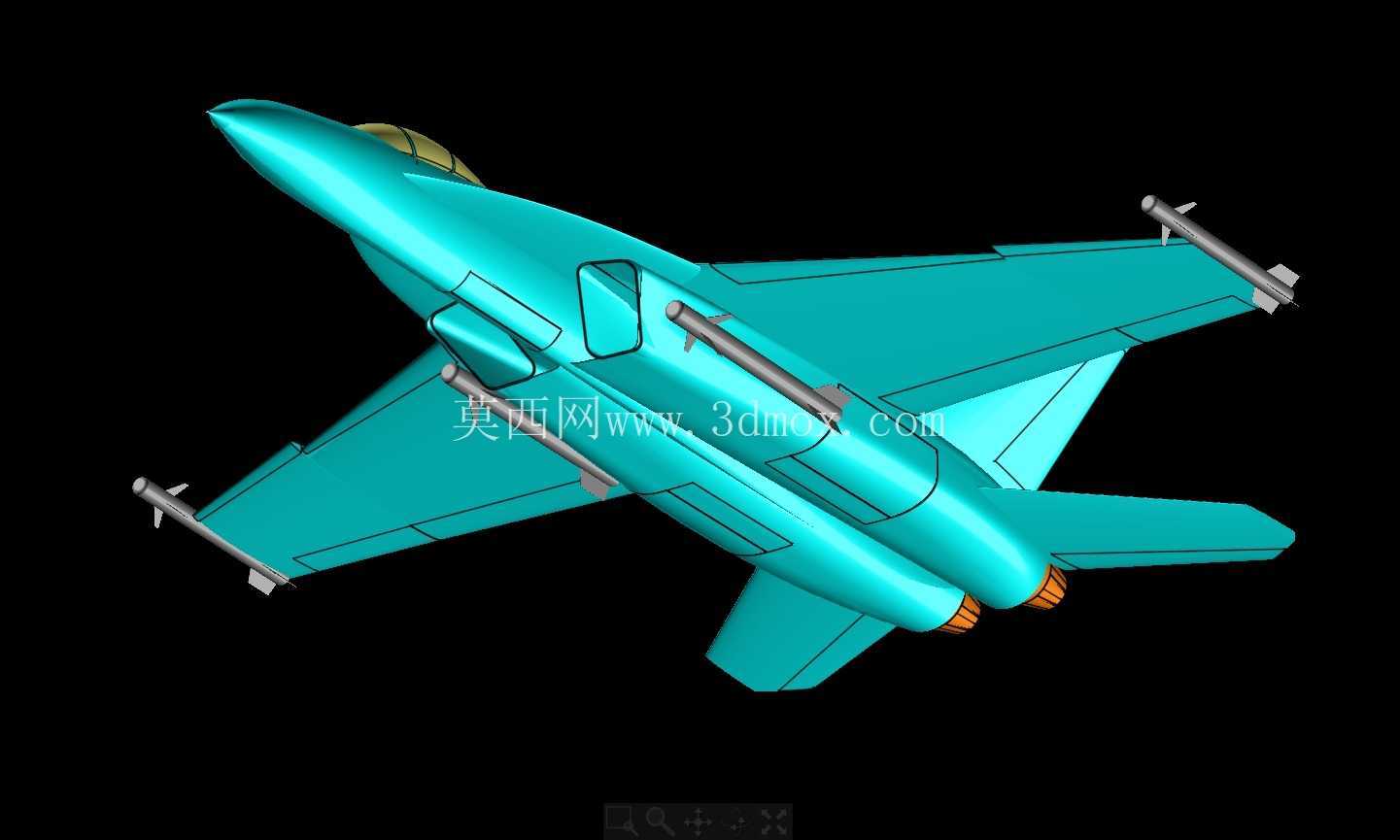

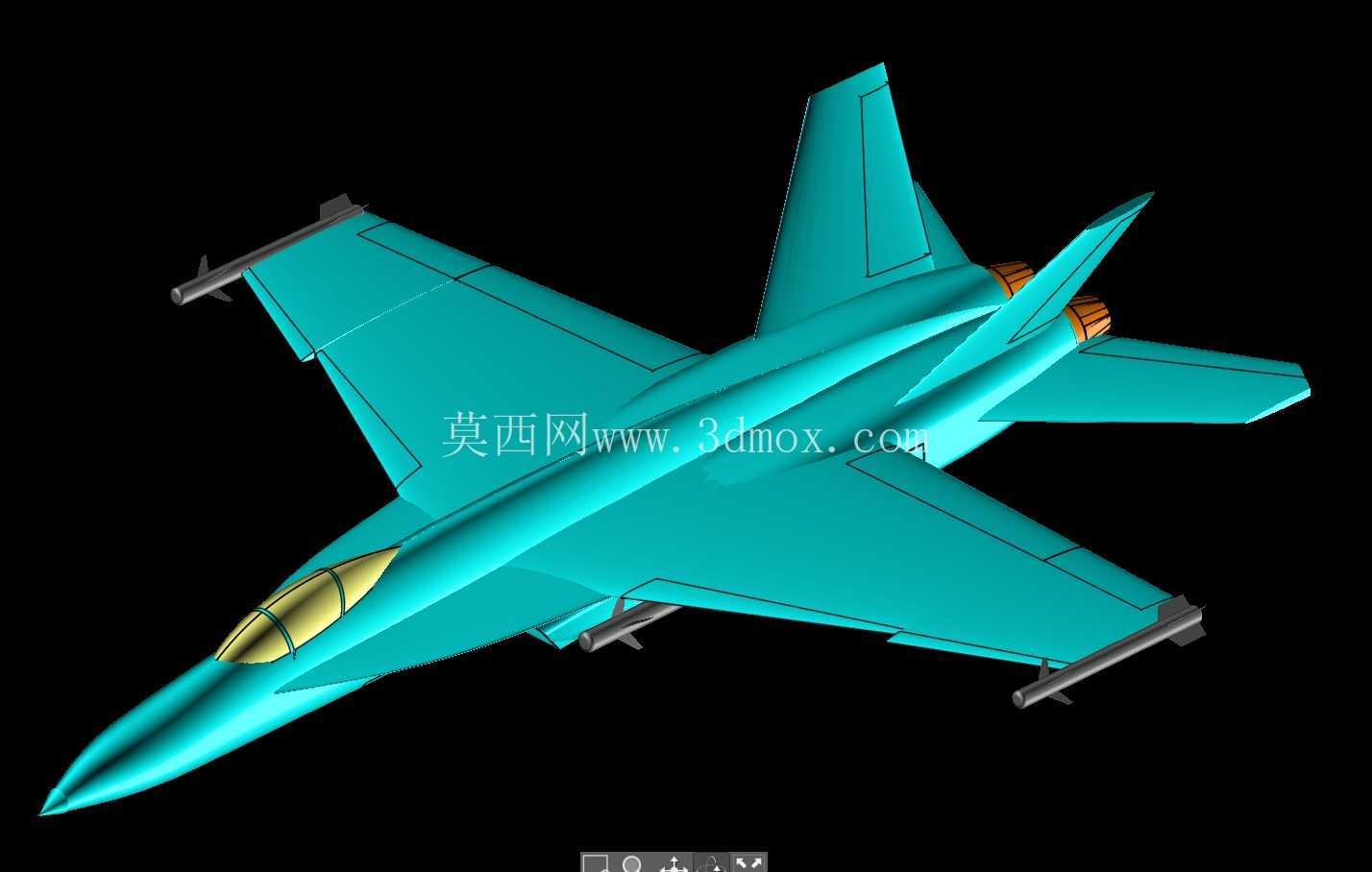

美国海军F-18E战斗攻击机实体装配结构

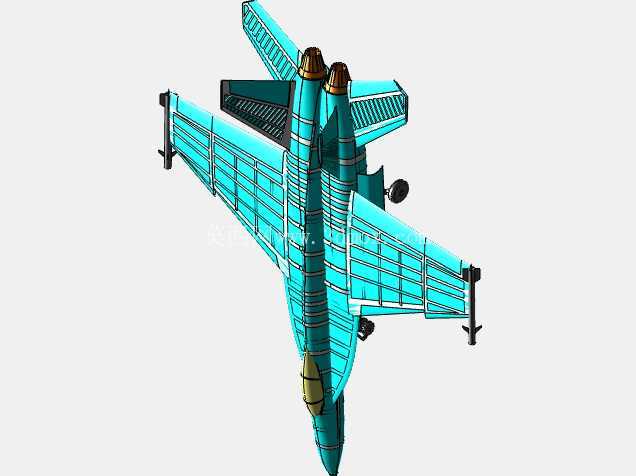

这款F-18E战斗攻击机的实体装配结构，核心服务于舰载航空兵的作战使用场景，作为航母编队的核心空中打击平台，其结构设计需要同时兼顾甲板停放的尺寸约束、高过载机动的结构强度、多任务挂载的拓展能力，以及海上高盐高湿环境下的维护便利性。从装配逻辑来看，整机拆分出的两百余个实体零件，被归集到二十一个子装配模块中，这种拆分逻辑完全贴合实际战机的部装生产流程：机头雷达罩、座舱段、机身主承力框、机翼折叠机构、尾翼组、动力舱段、起落架舱分别作为独立子装配，既方便生产阶段的并行作业，也匹配外场维护时的模块更换需求，不需要因为单个零件故障拆解整个机身段。

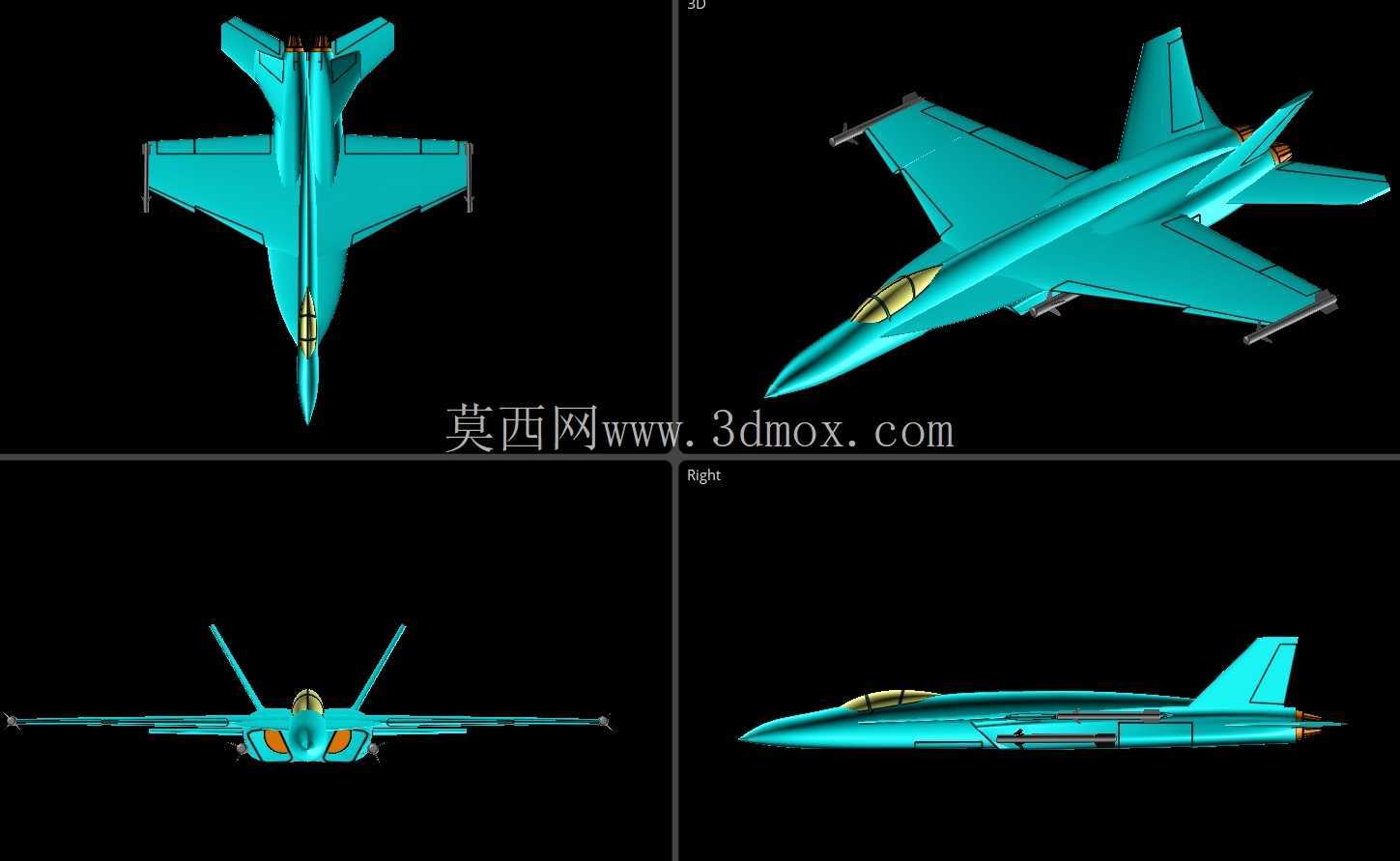

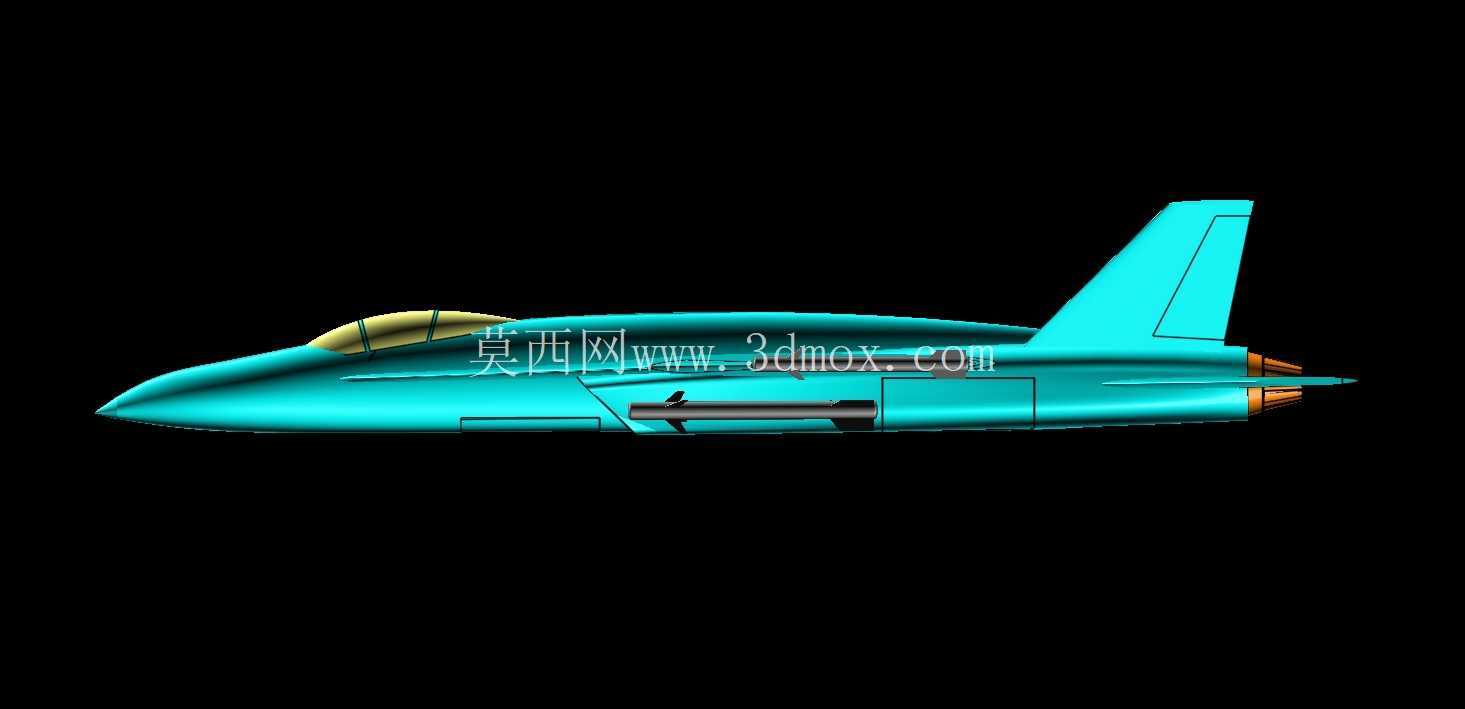

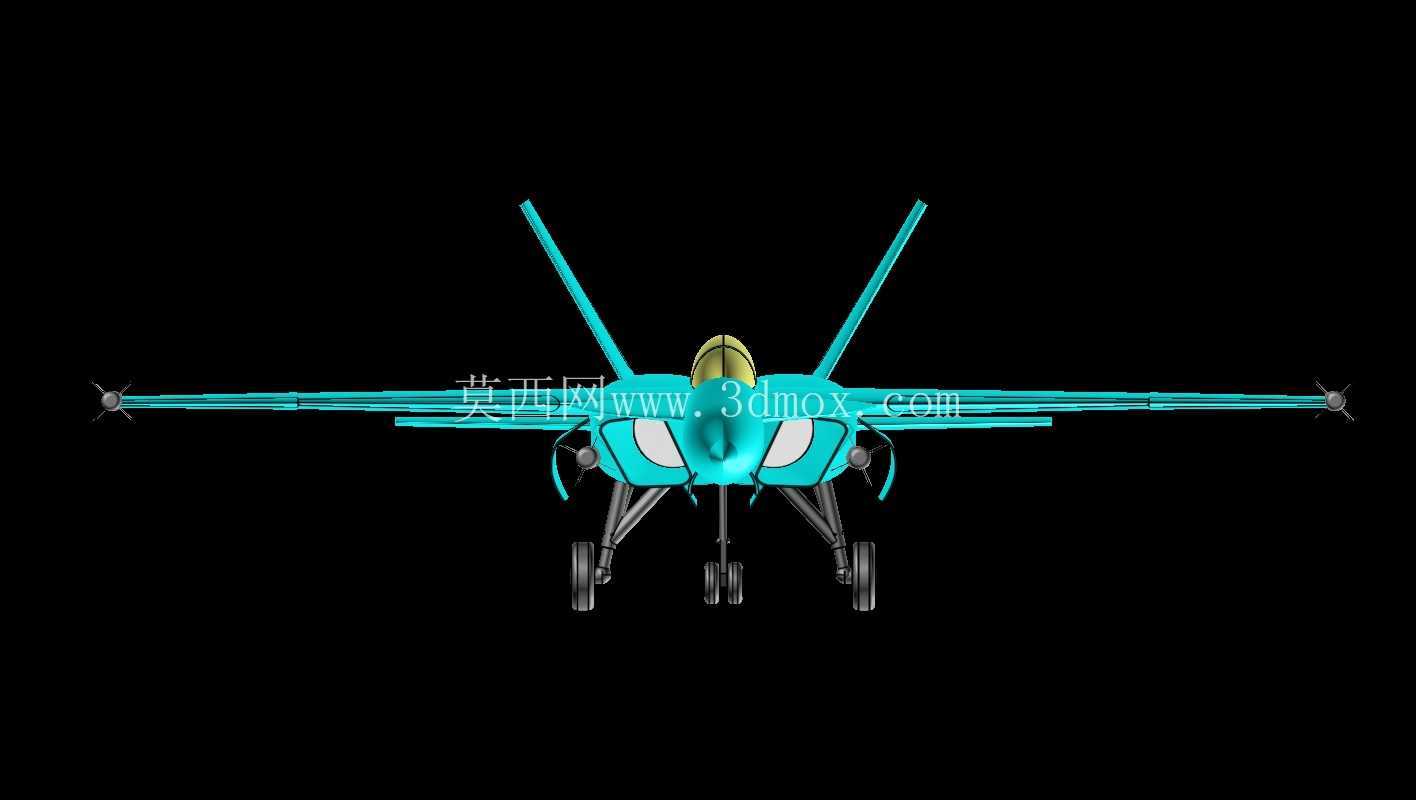

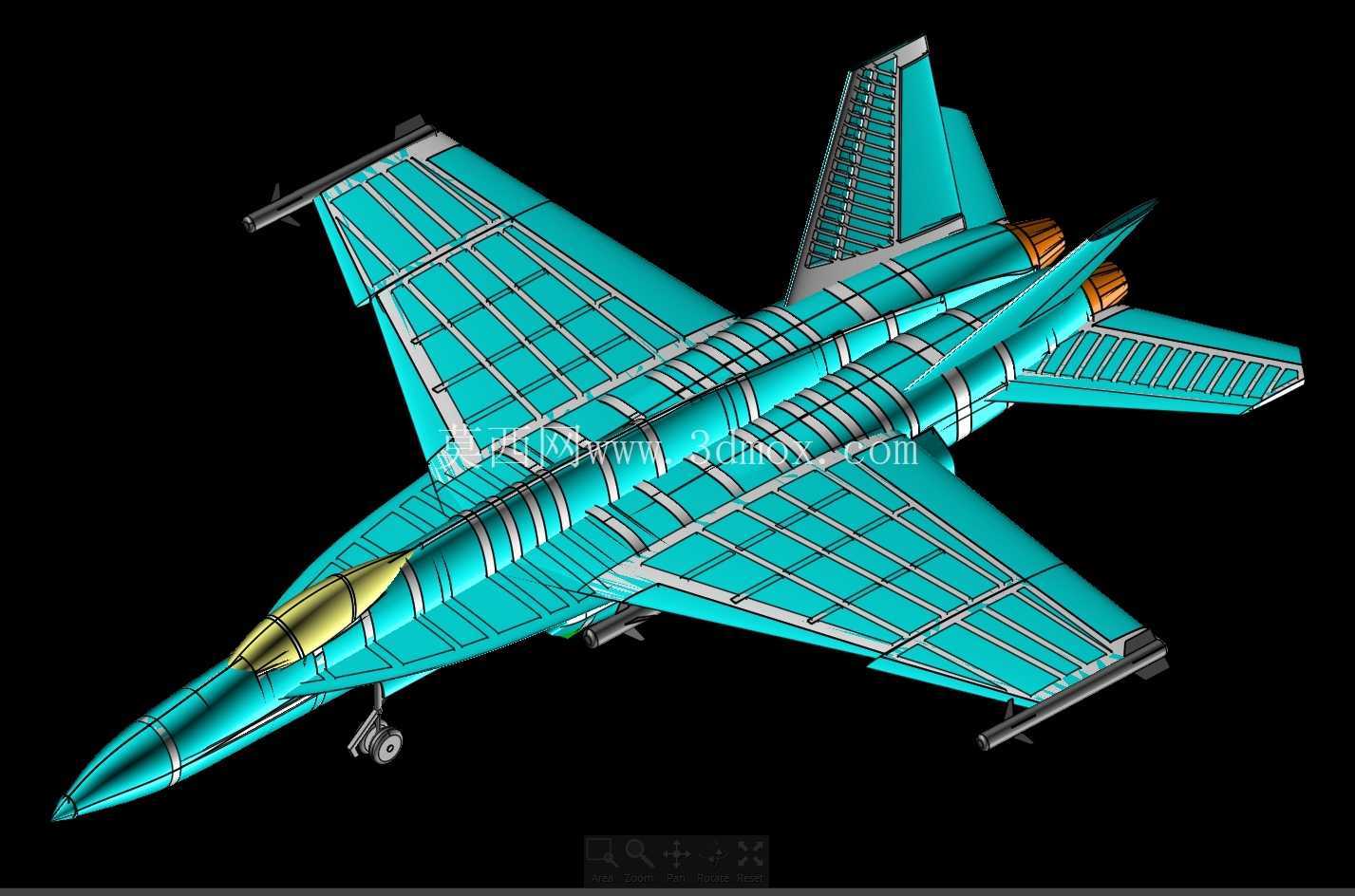

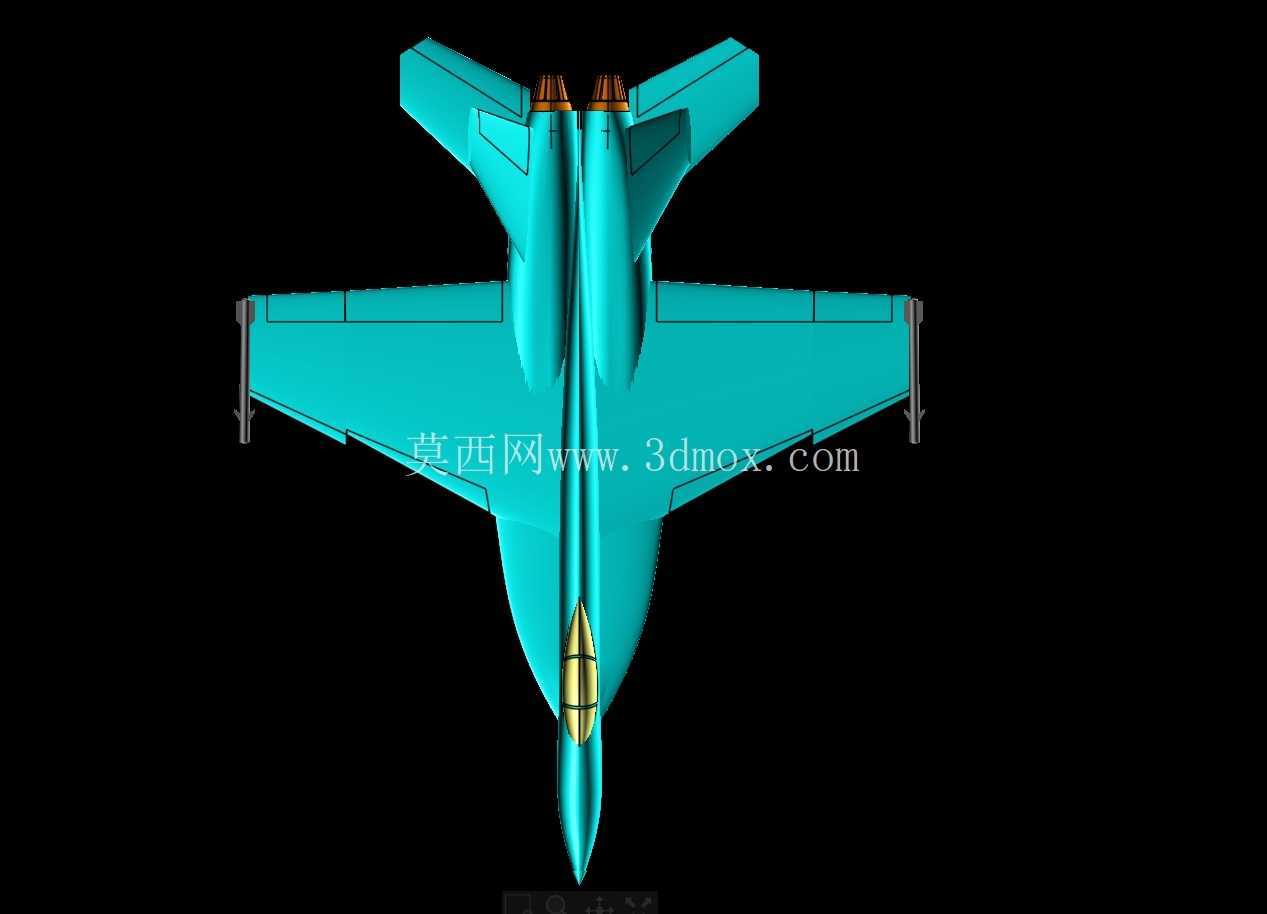

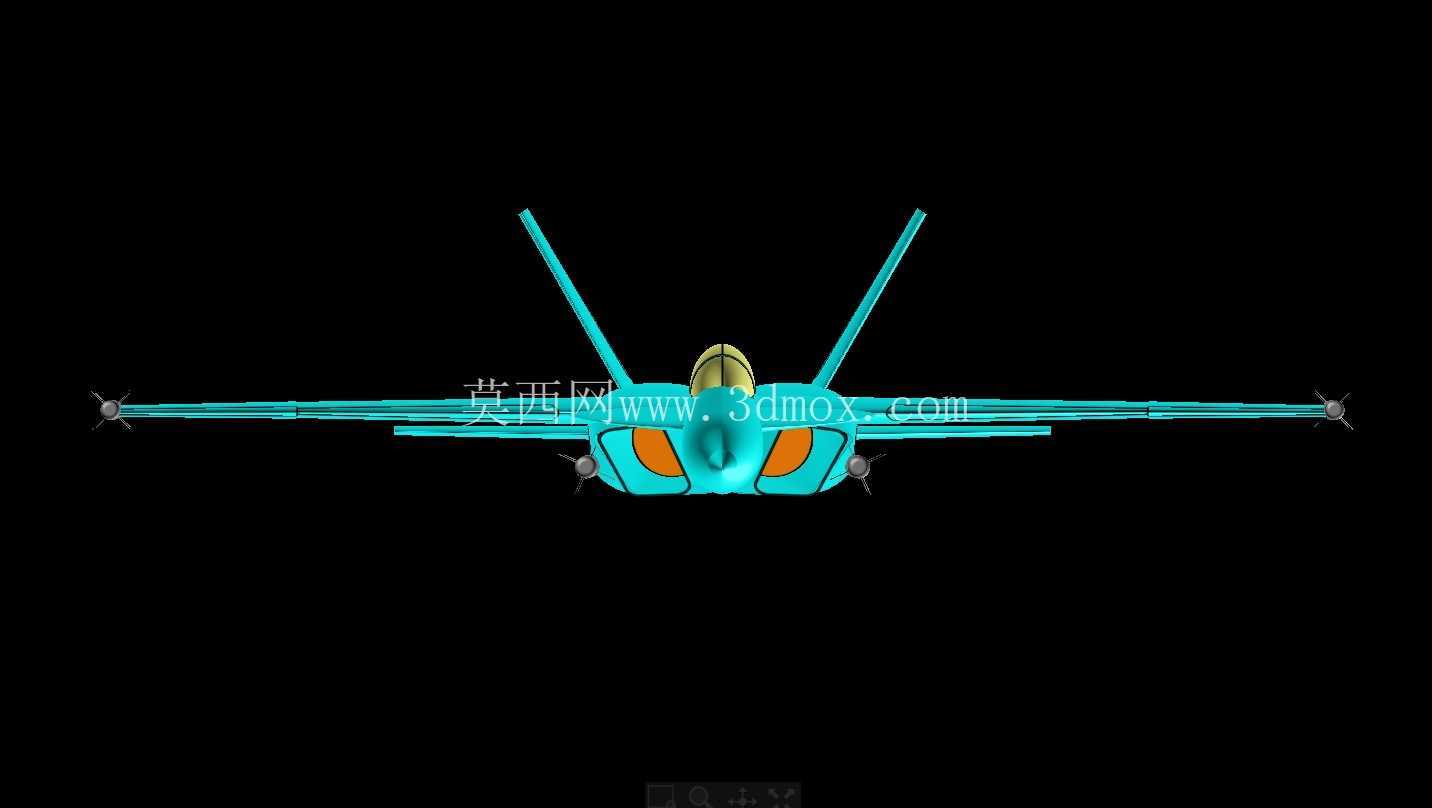

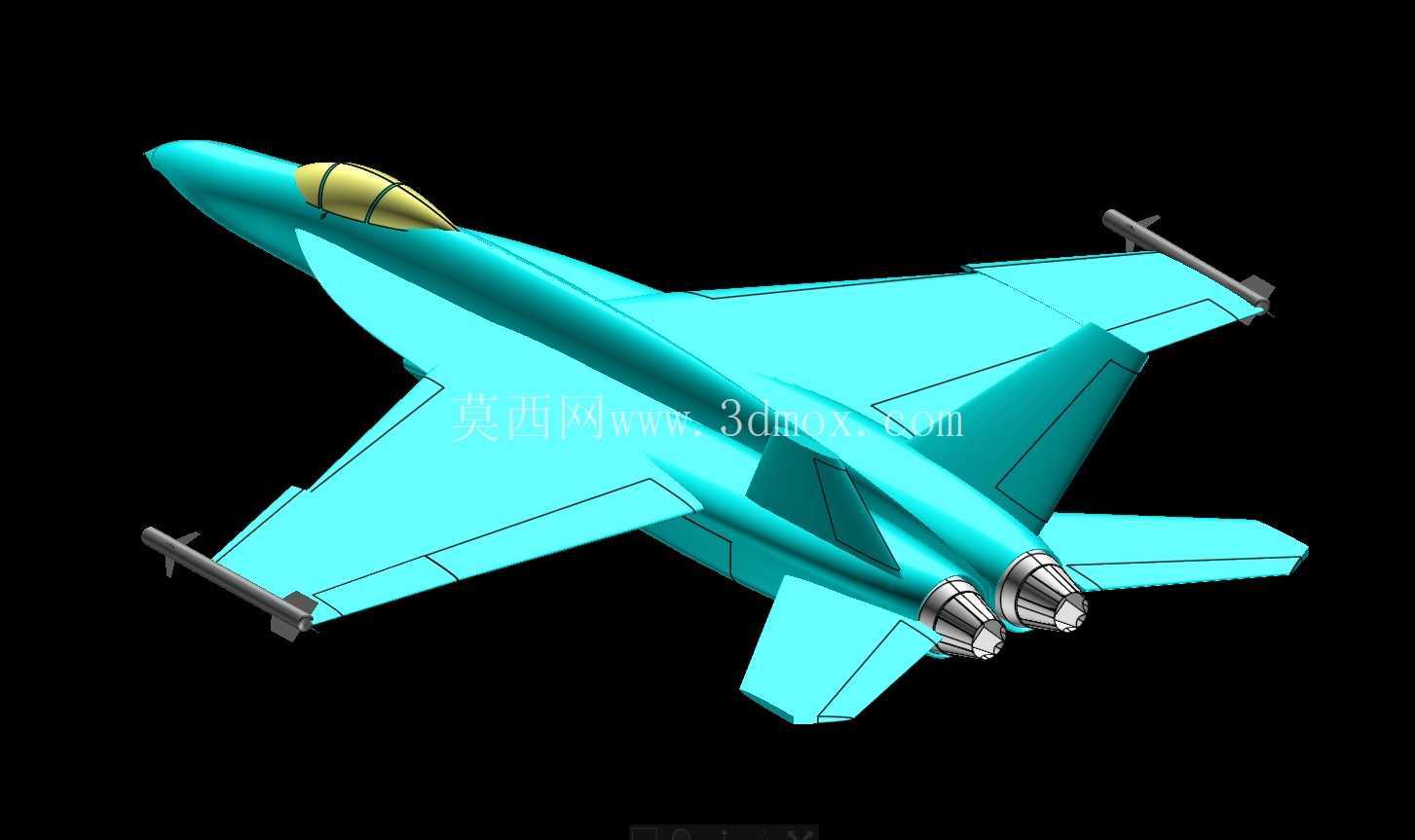

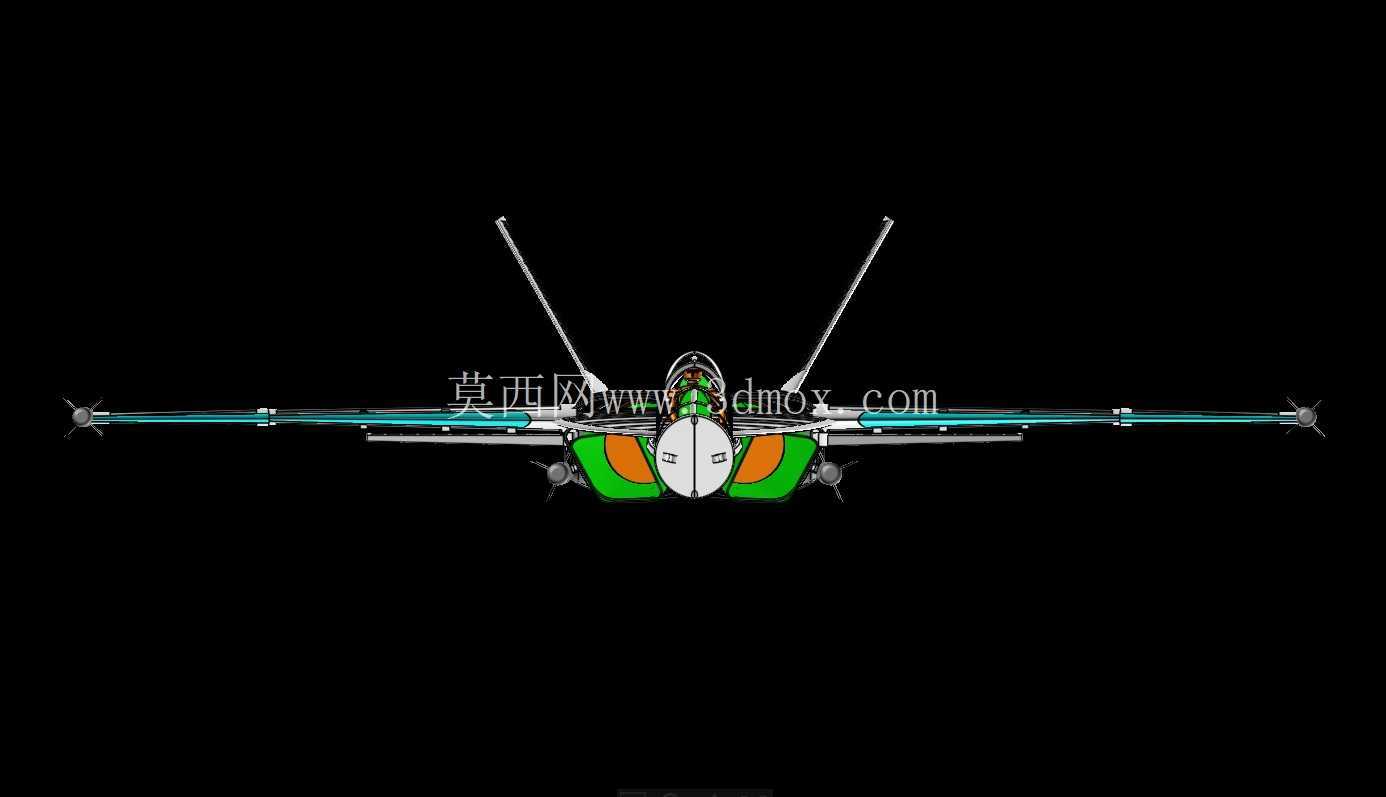

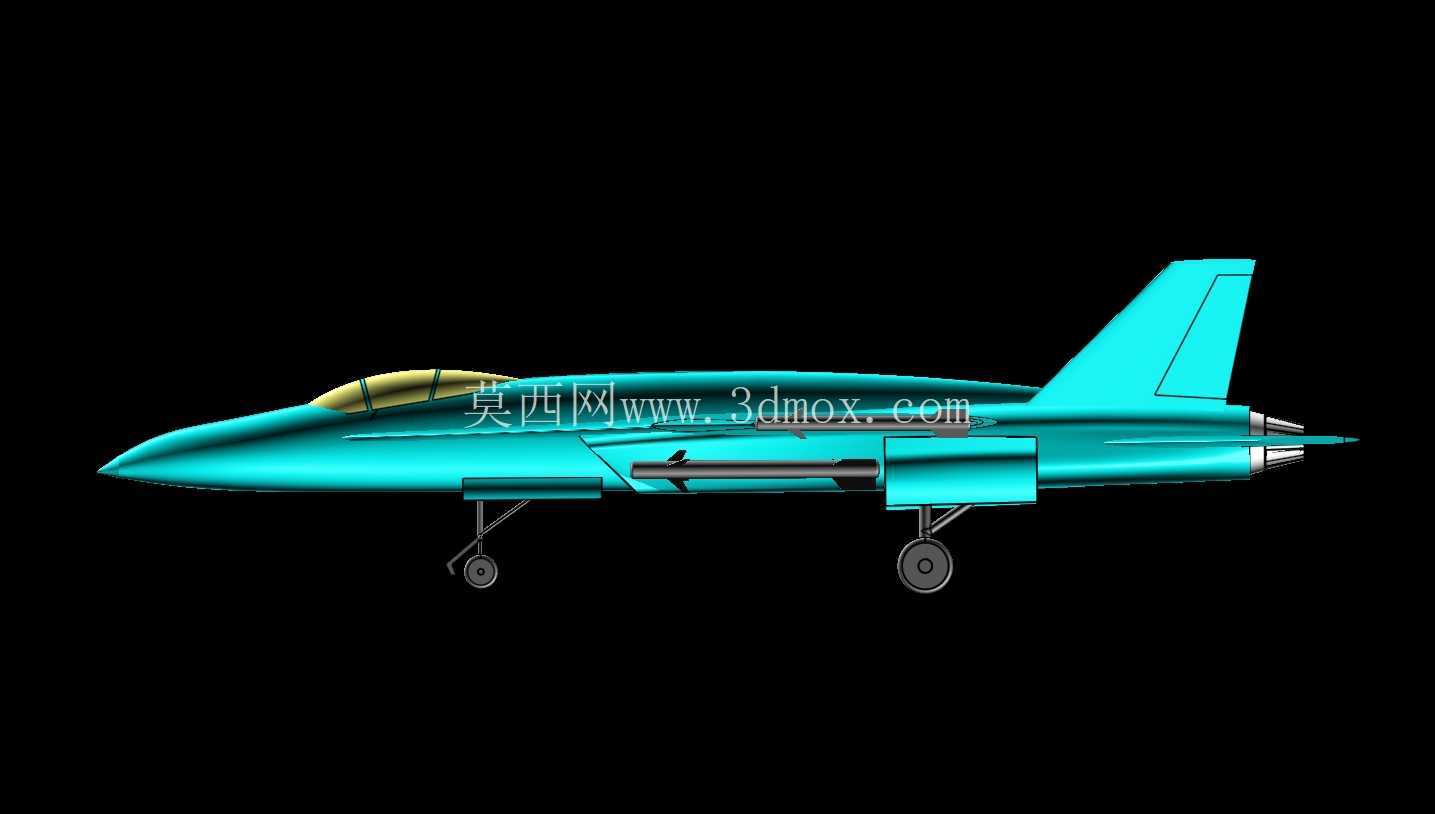

设计基准选择了8.5英寸×11英寸幅面的基本三视图作为草图构建基础，所有零件的建模基准都统一到机身对称轴线、机翼安装基准面、起落架转轴基准线这三个核心基准上，避免多零件装配时出现基准不重合的累积误差。从外形尺寸边界来看，机身长度、翼展、垂尾高度的比例严格贴合实机的舰载适配要求：机翼折叠后的宽度控制在航母升降机的尺寸边界内，垂尾高度适配机库的净空限制，机头雷达罩的锥度、座舱盖的流线弧度，都按照跨音速飞行的减阻要求做了曲面连续处理，机翼前缘的边条翼结构从机身中部延伸至翼根，在大迎角飞行时可以拉出稳定涡流提升升力，这部分的曲面建模做了曲率连续校验，保证和机身曲面的过渡没有折线，避免不必要的气动干扰。

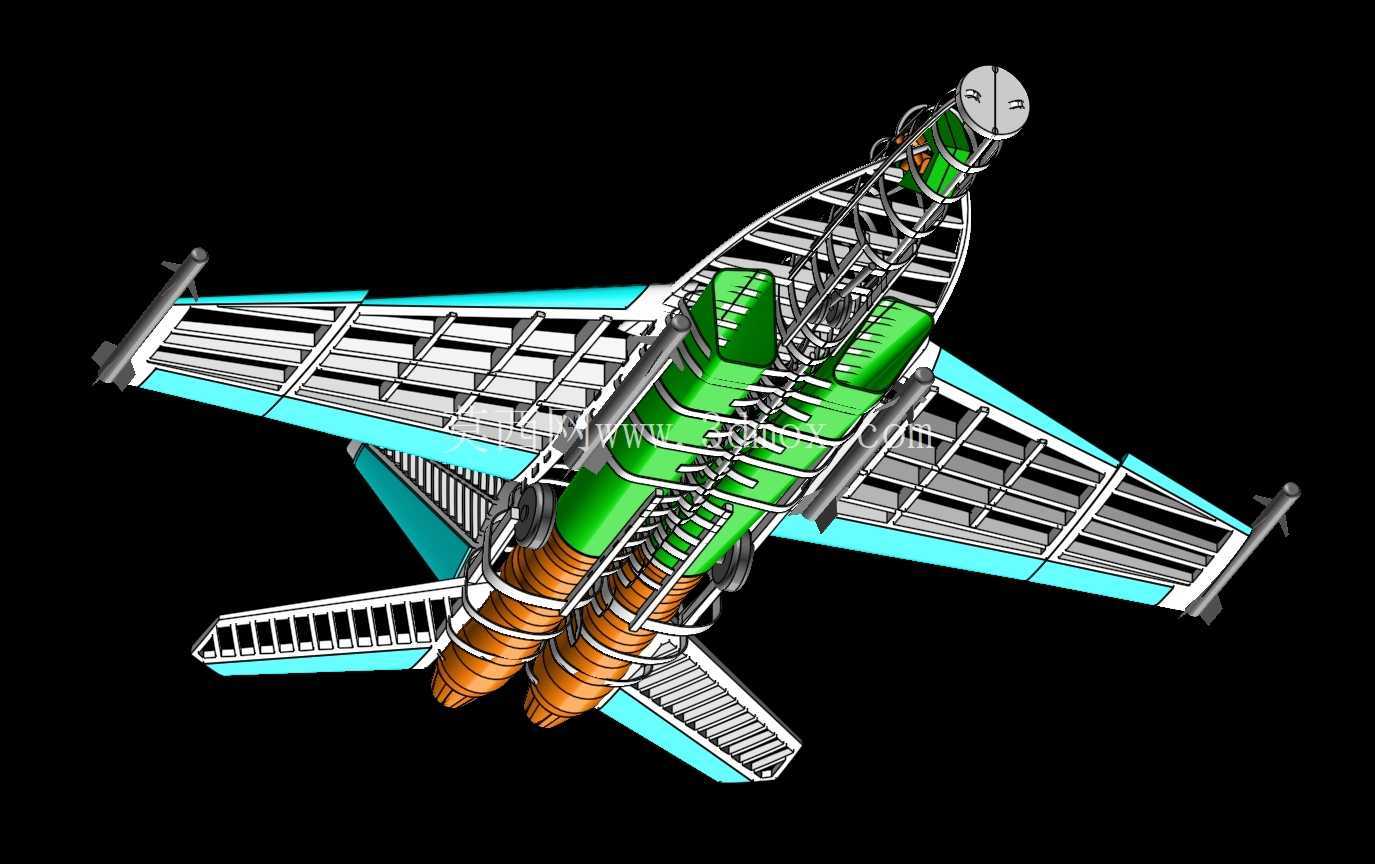

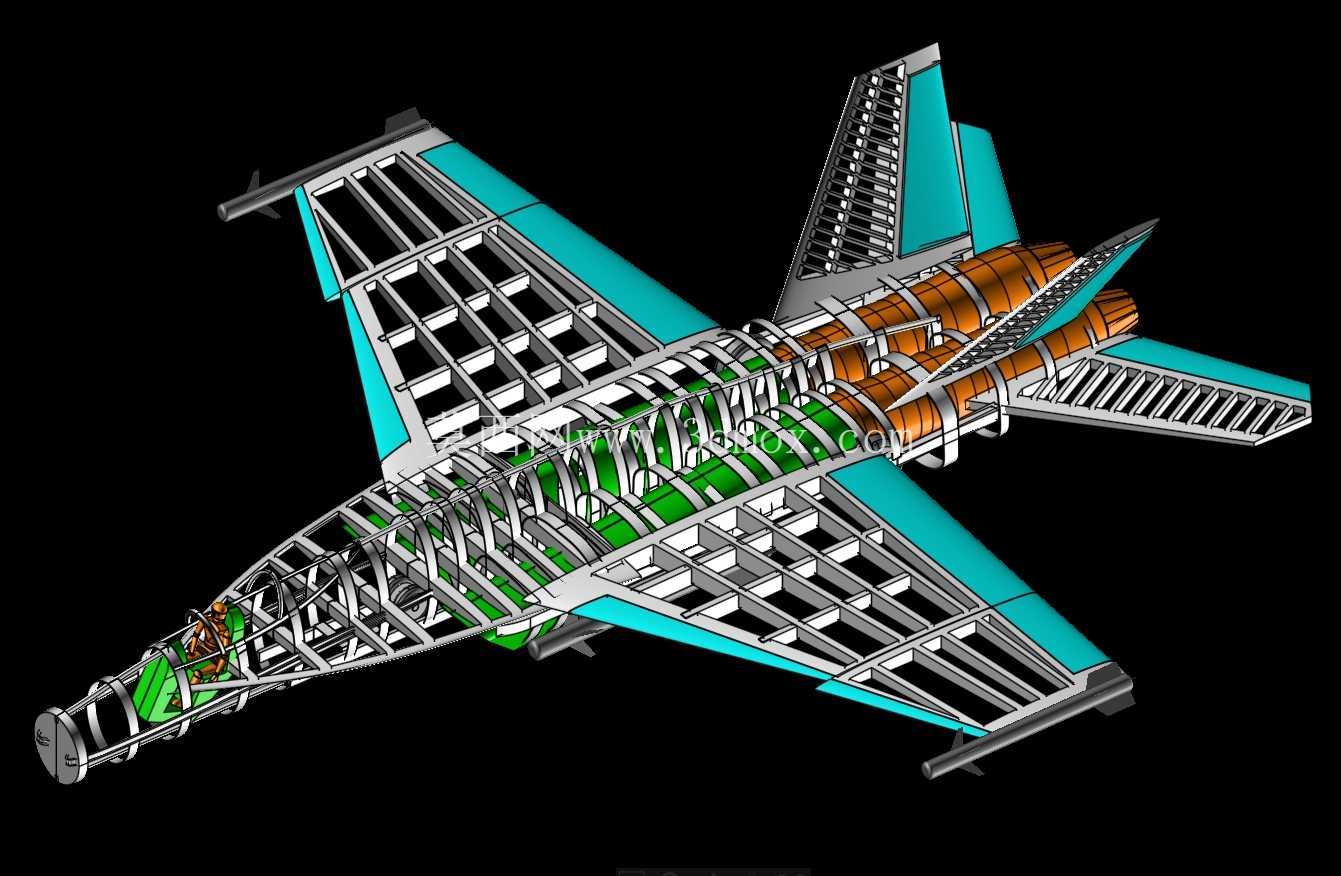

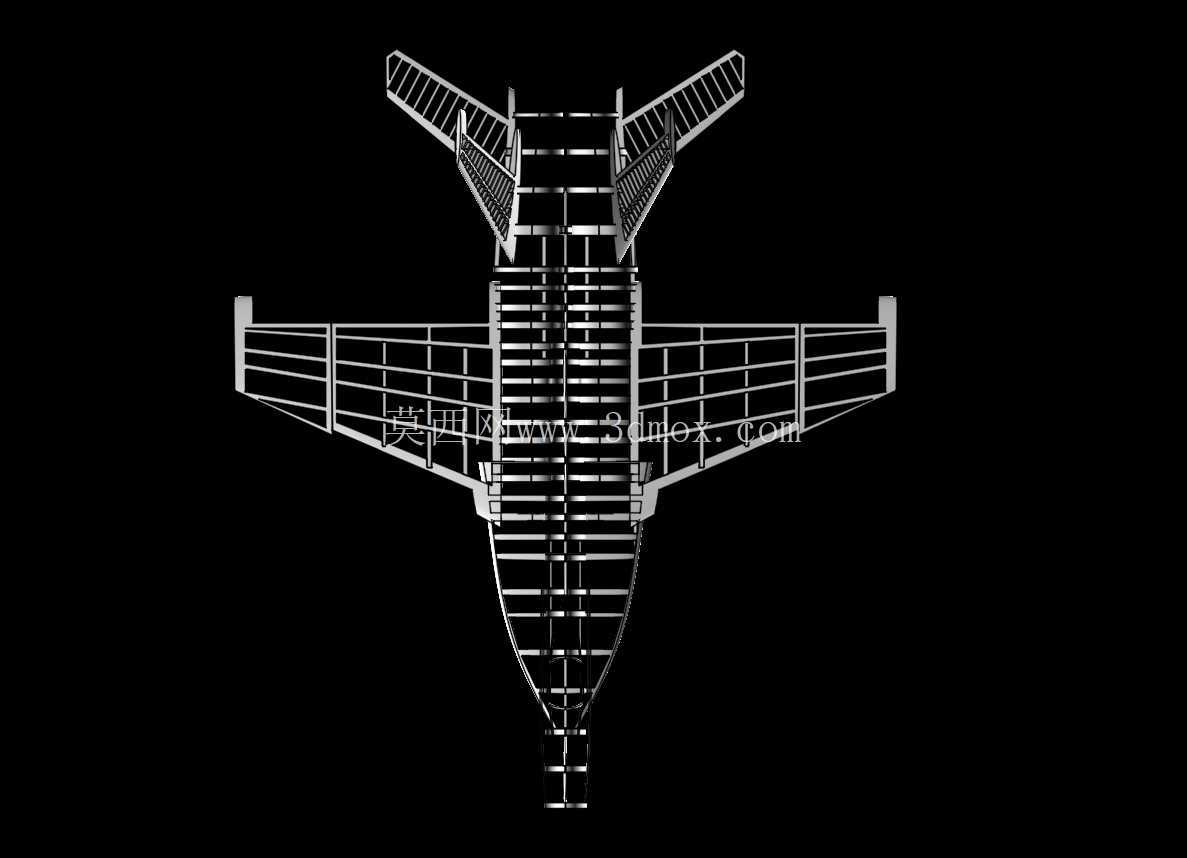

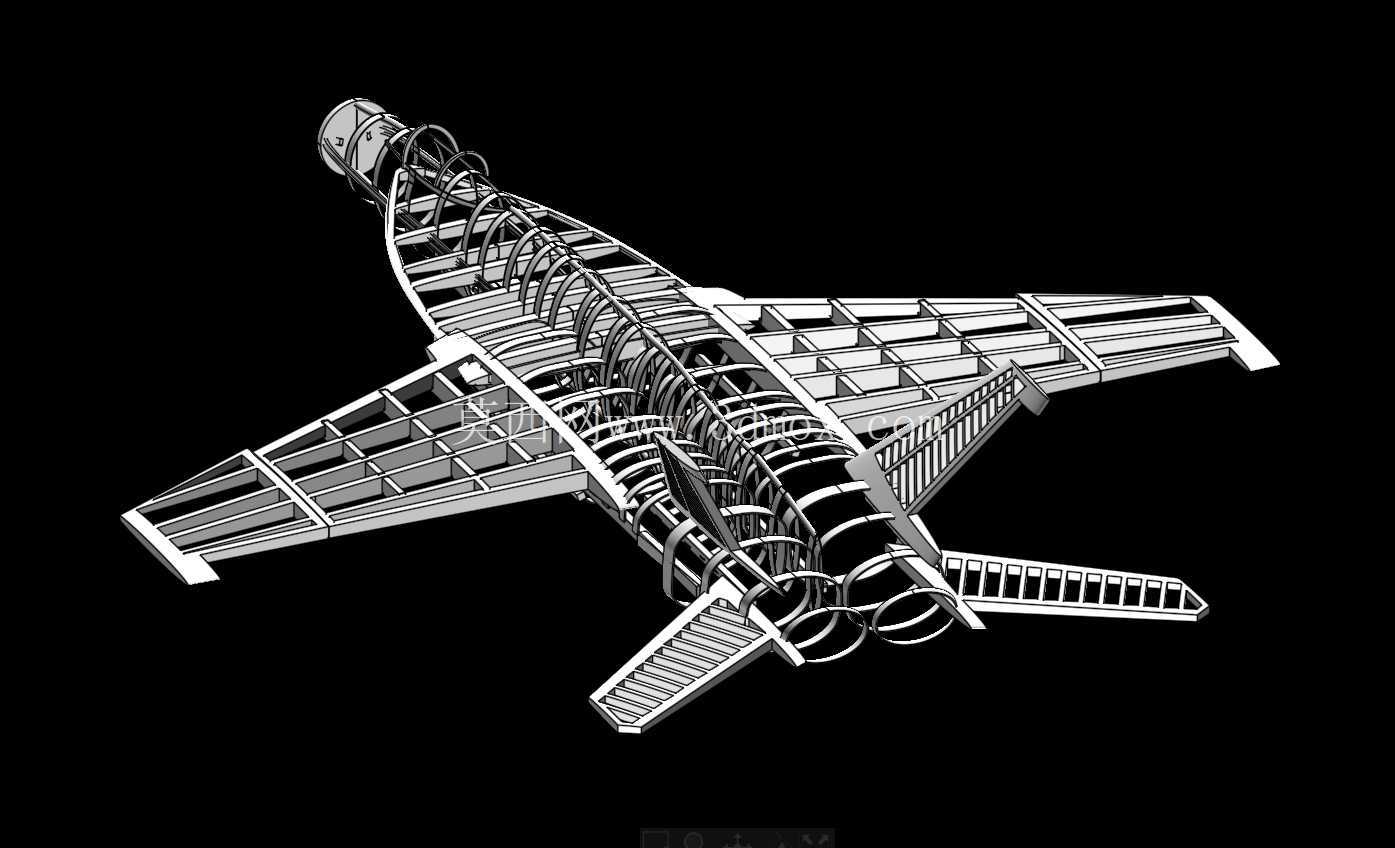

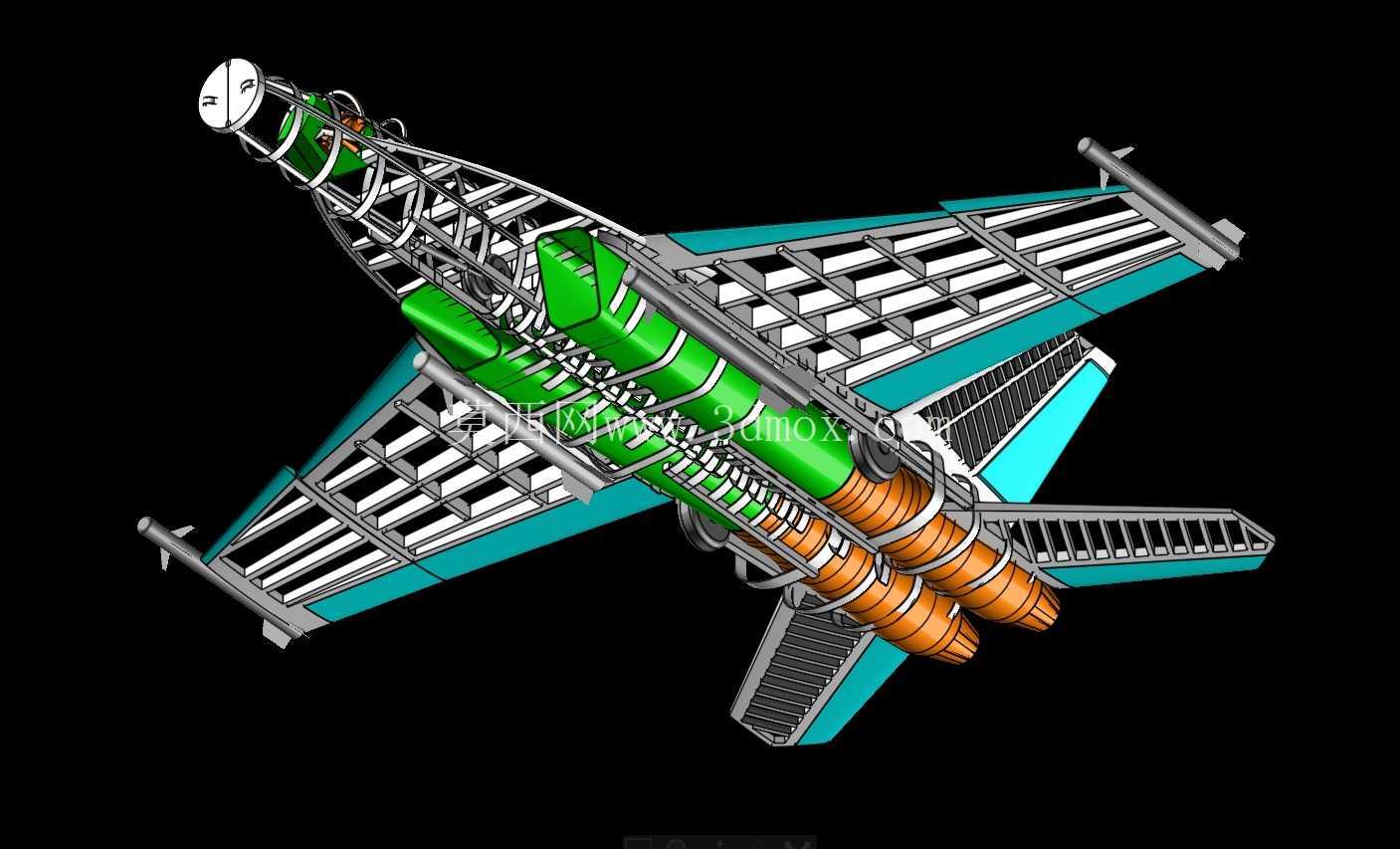

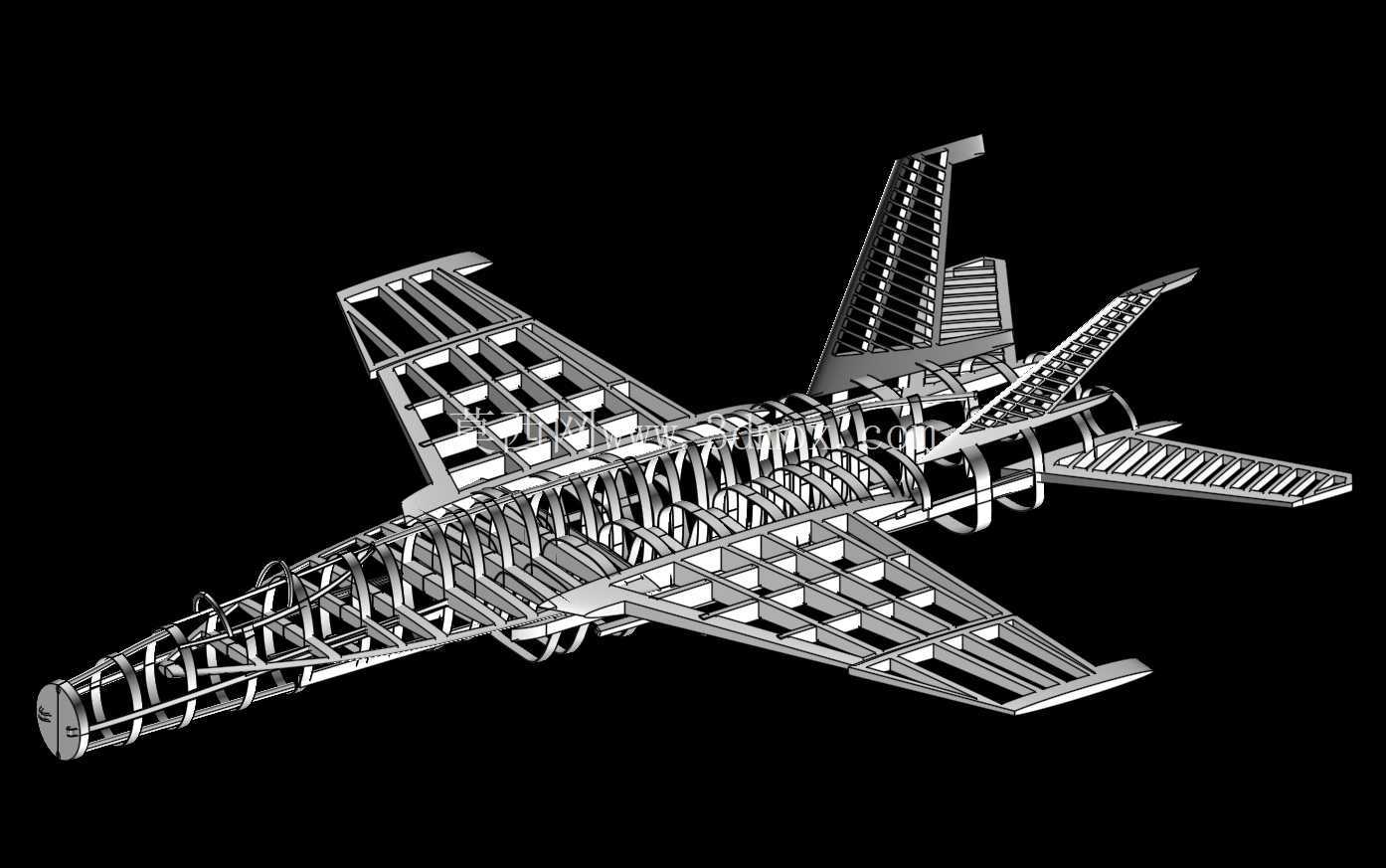

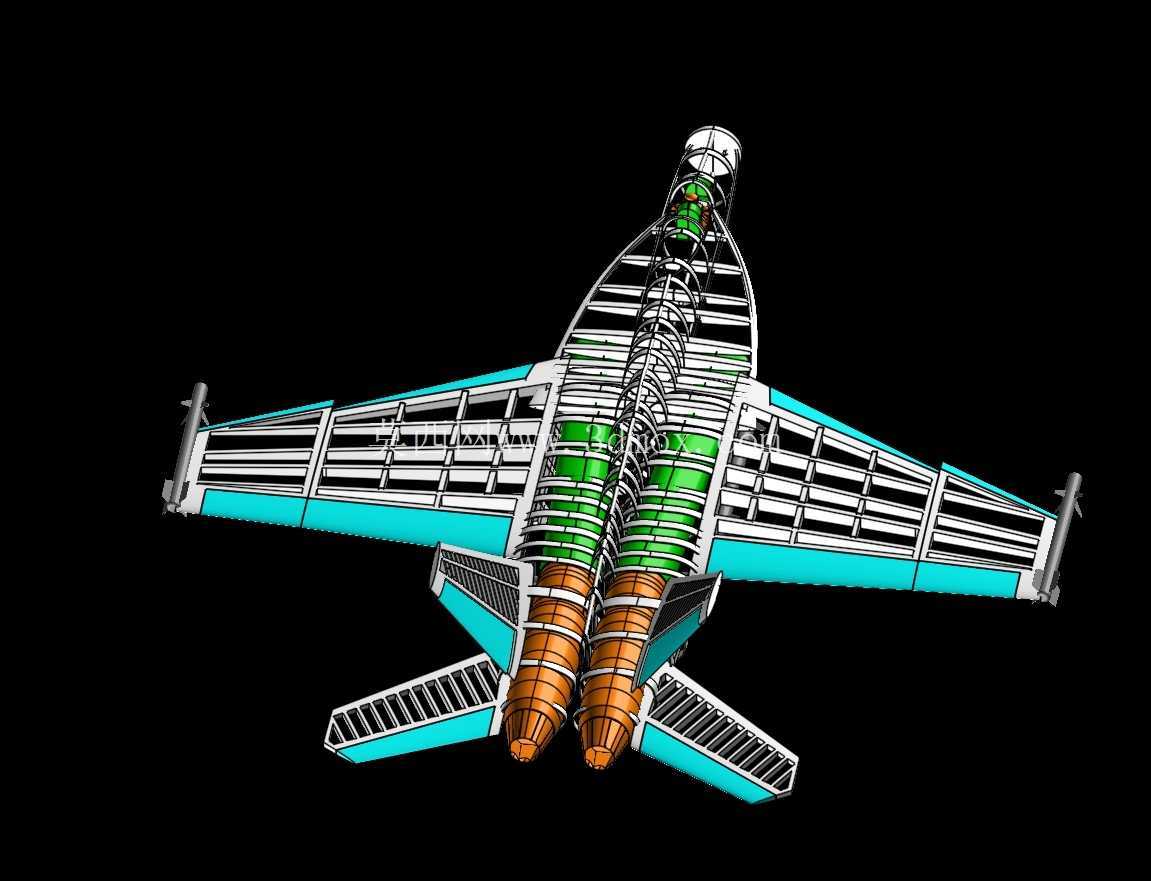

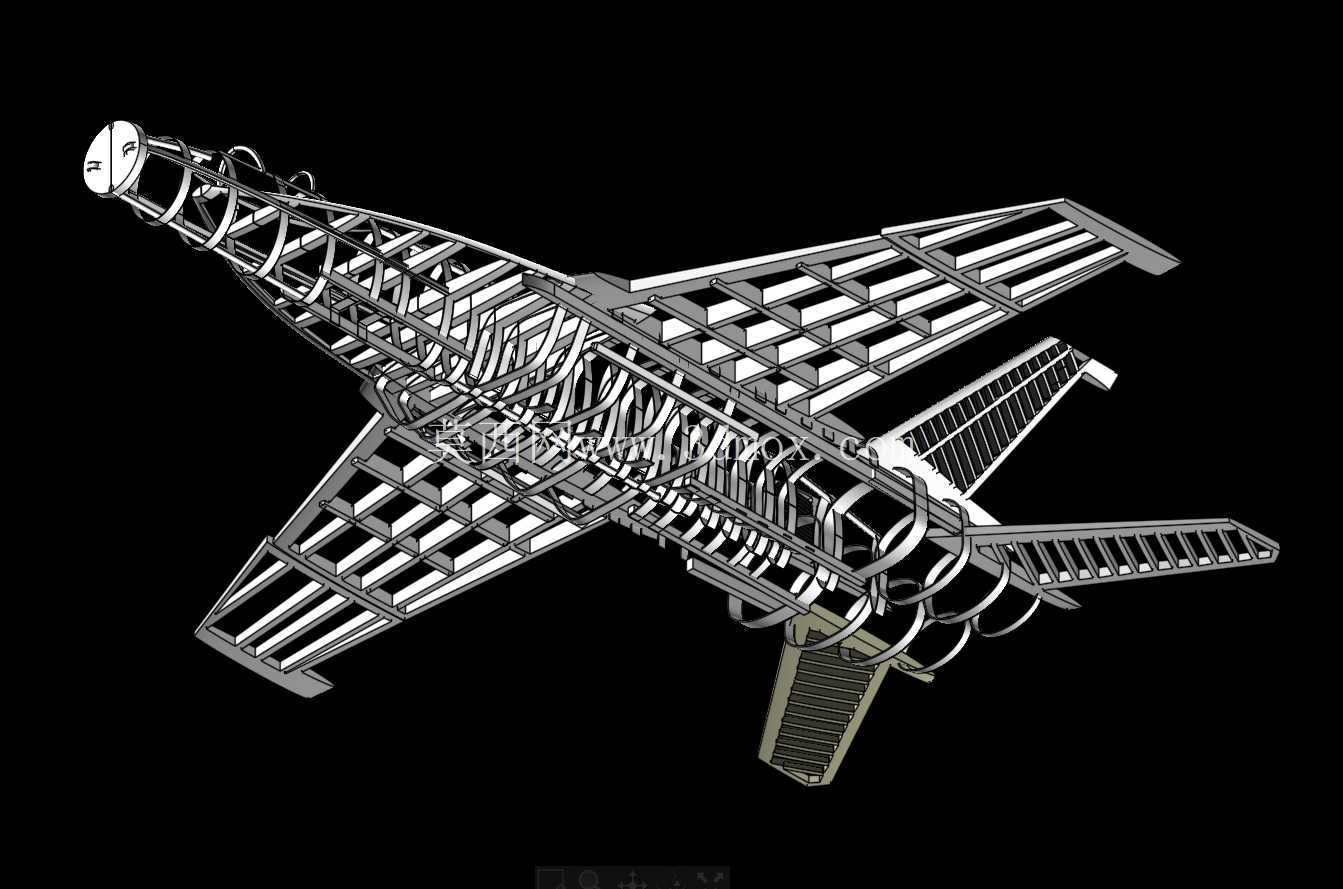

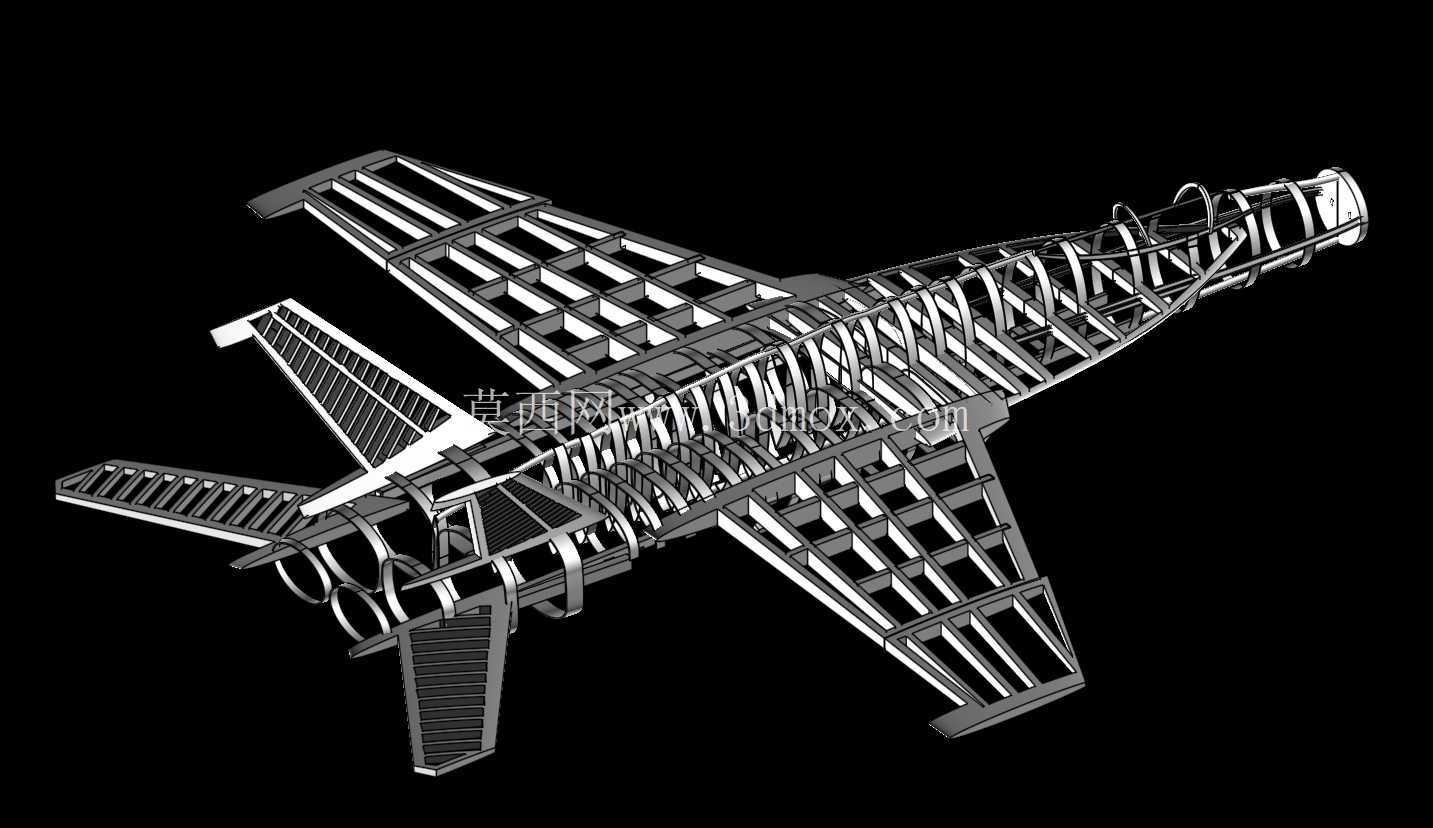

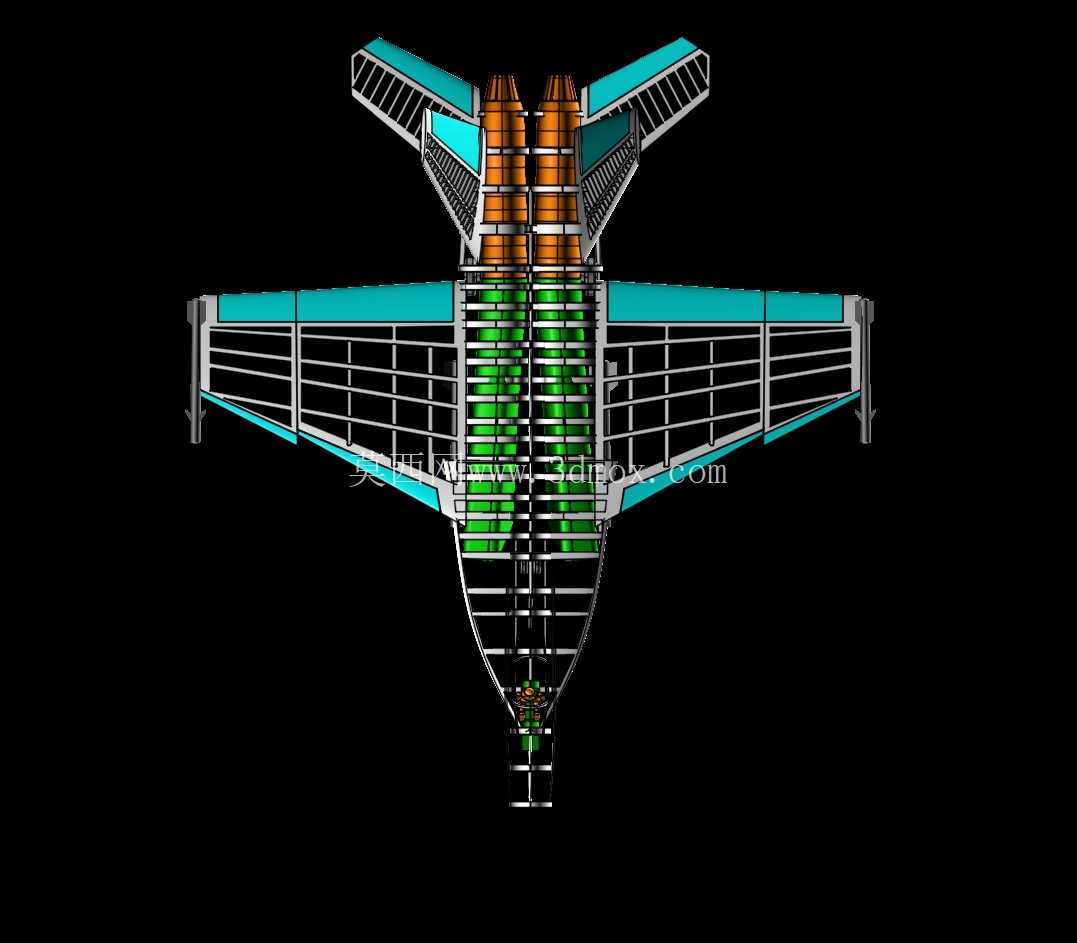

从功能结构来看，机身内部的主承力框采用了框梁一体化的建模逻辑，每个承力框上都预留了设备安装孔位、油路通道、线缆敷设的走线槽，机翼和机身的连接接头做了单独的零件拆分，模拟实际的铰接结构，机翼后缘的襟翼、副翼，尾翼的方向舵、升降舵都保留了转动副的安装边界，可以直观展示操纵面的偏转范围。起落架部分的结构按照舰载机的强化要求做了细节还原，前起落架的弹射牵引杆、主起落架的减震支柱行程、着舰尾钩的收放结构都单独做了零件建模，尾钩的铰接点位置经过受力路径校验，保证着舰时的冲击力可以直接传递到机身主承力结构上，不会造成局部结构过载。

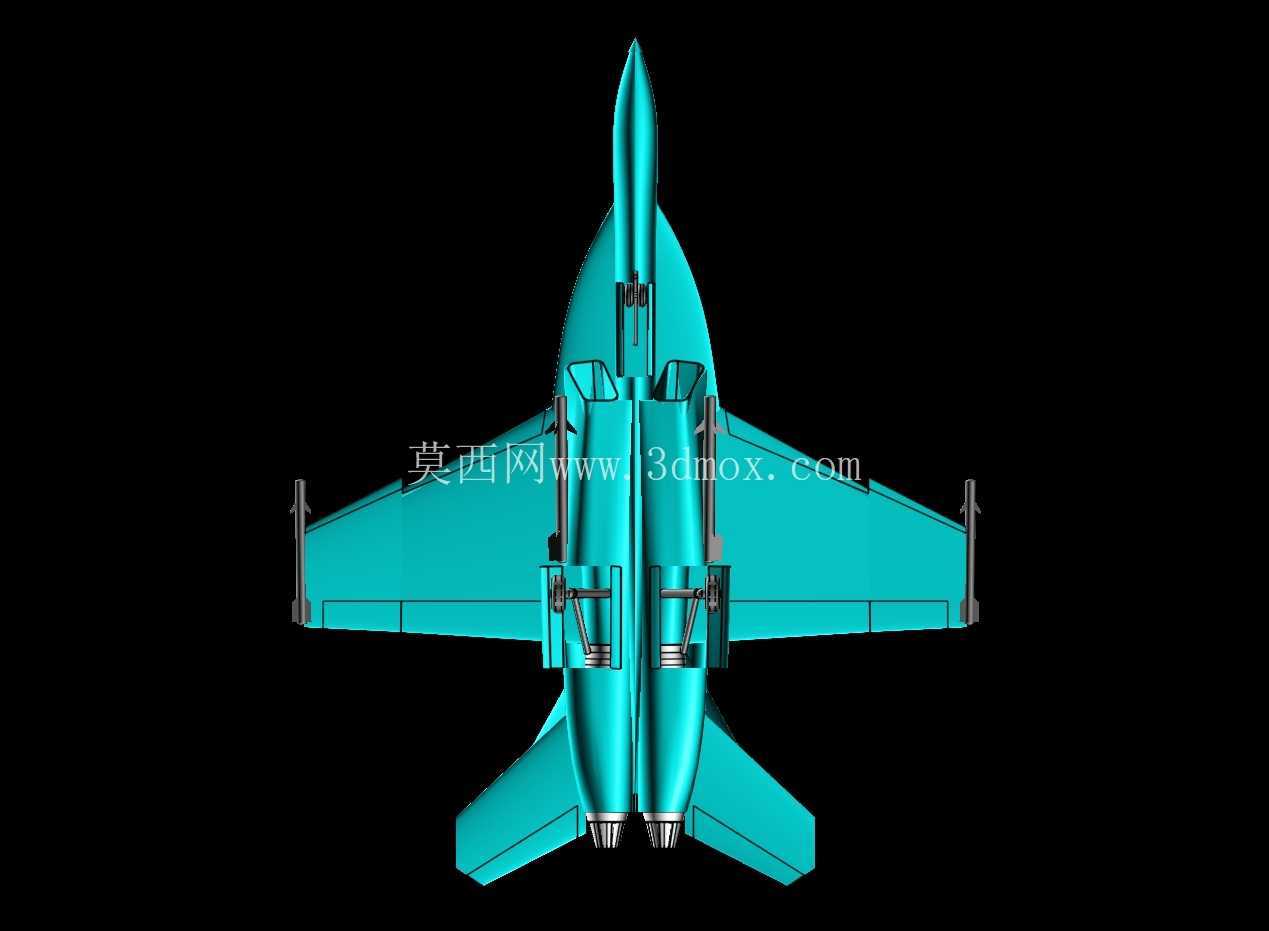

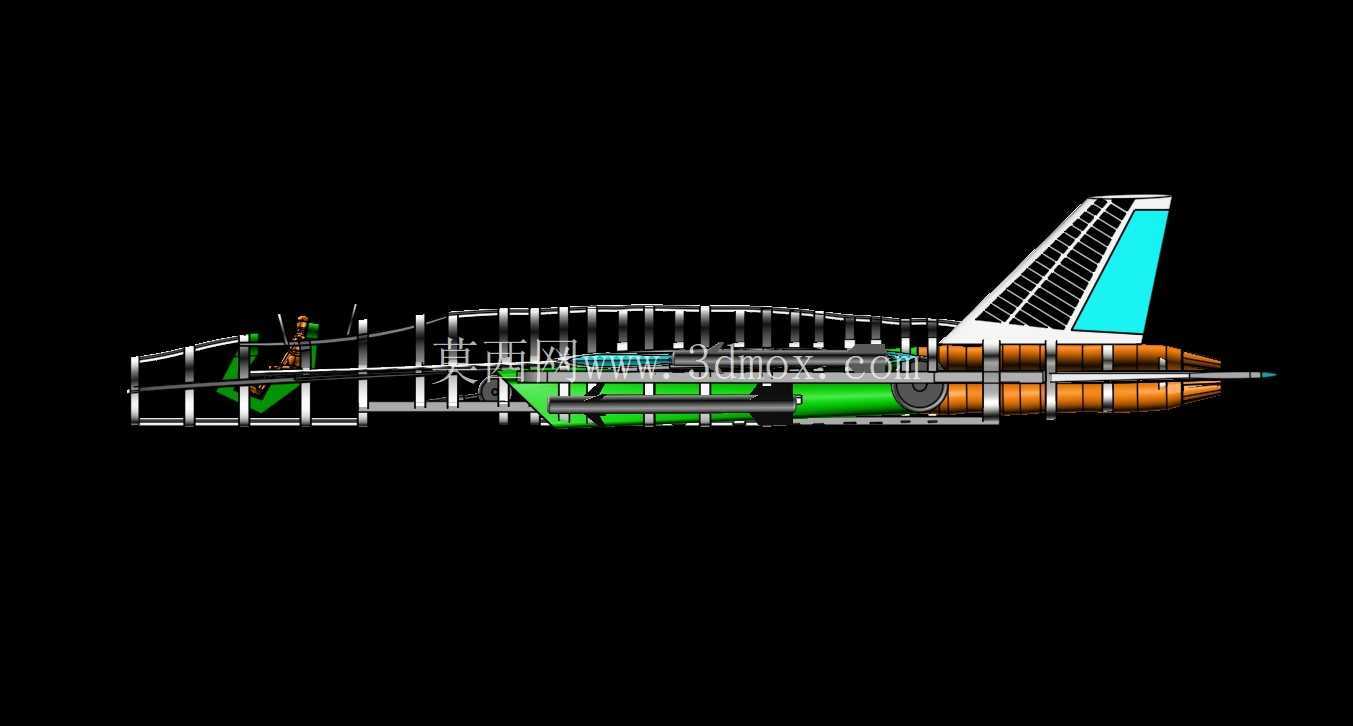

动力舱段的结构预留了发动机安装的同轴度基准，进气道的曲面从机身两侧的进气口延伸至发动机压气机端面，保证进气道内流道的截面变化平滑，避免出现气流畸变。机身下方的挂点位置按照实际的挂载布局做了位置标注，从翼尖的近距格斗弹挂点，到机翼下的副油箱、对地弹药挂点，再到机腹的重型弹药挂点，每个挂点的安装座都做了独立结构，和机翼、机身的承力梁直接连接，保证挂载载荷可以直接传递到主承力结构上。

在装配验证层面，所有零件的配合面都做了干涉检查，比如起落架收放时不会和舱门、周边结构发生碰撞，操纵面偏转时不会和固定翼面产生干涉，座舱盖开启时的运动轨迹不会和机头结构、弹射座椅安装位产生冲突。这种模块化的装配结构，既可以用于航空装备的结构教学演示，帮助新人理解舰载战斗机的结构组成和部装逻辑，也可以作为同类型战机建模的参考基准，通过调整局部参数快速衍生出不同改进型号的结构模型，在航空科普、装备结构展示、虚拟仿真训练场景中都能发挥作用。需要注意的是，因为是基于基础三视图缩放构建的模型，部分内部承力结构的细节、机载设备的具体安装位置做了适度简化，和实机的工程图纸存在一定精度偏差，适合用于结构原理展示、整体布局验证类的场景，不直接用于零部件的生产加工。
