波音747-400客机近似实体装配结构

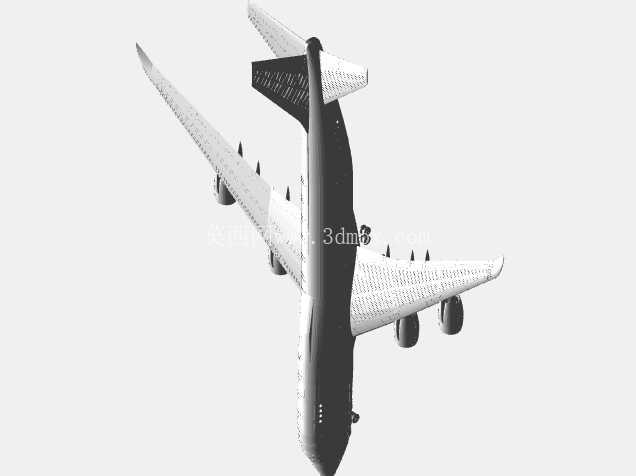

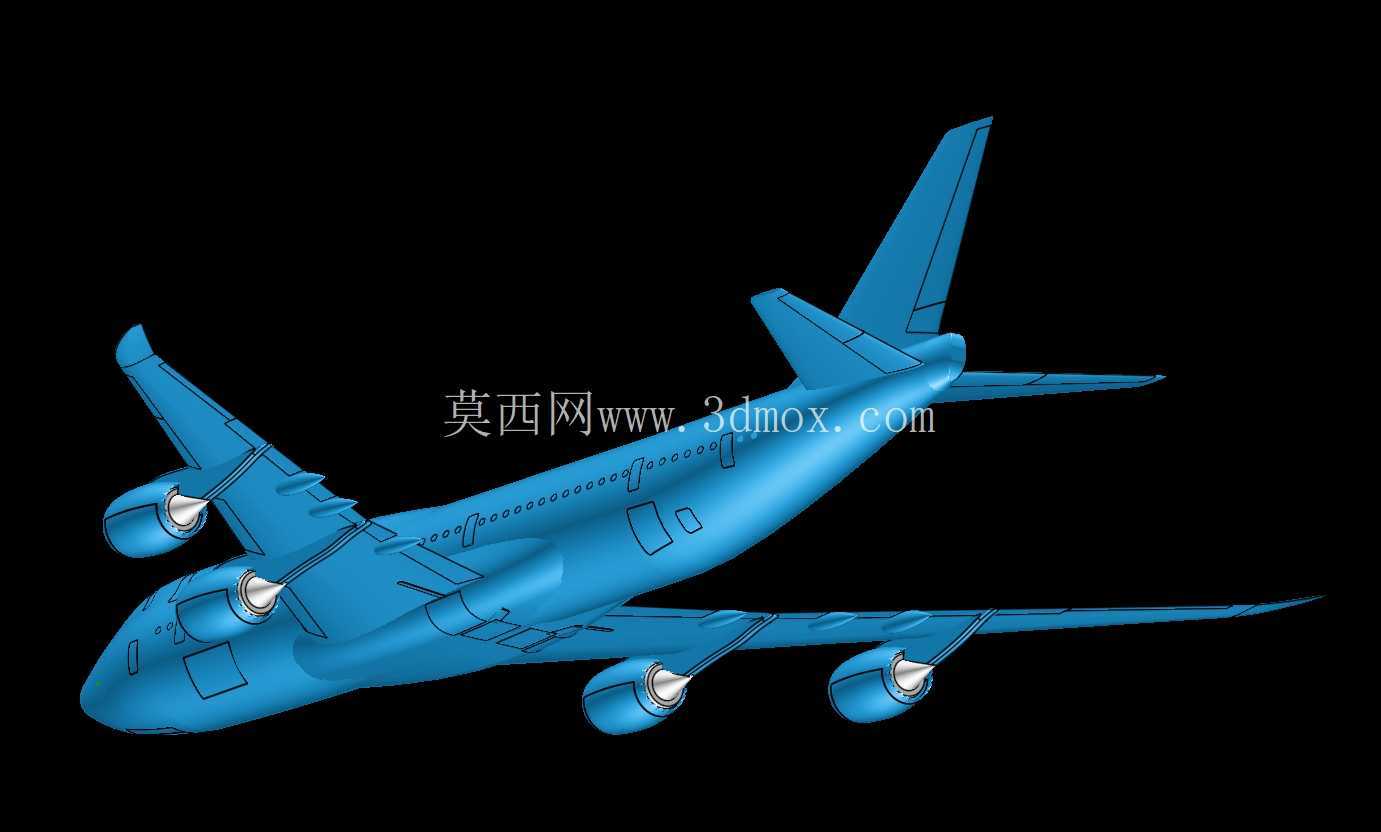

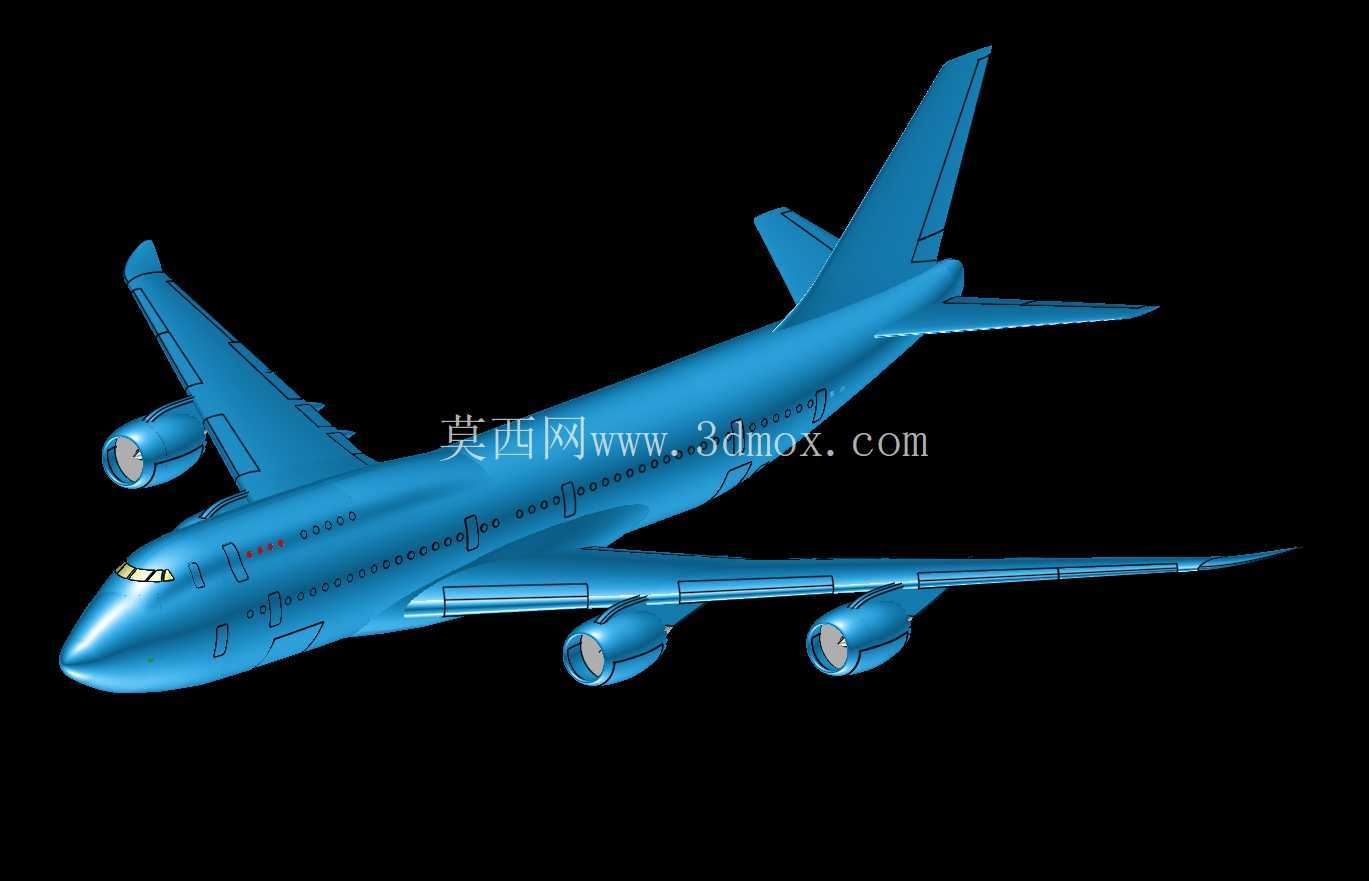

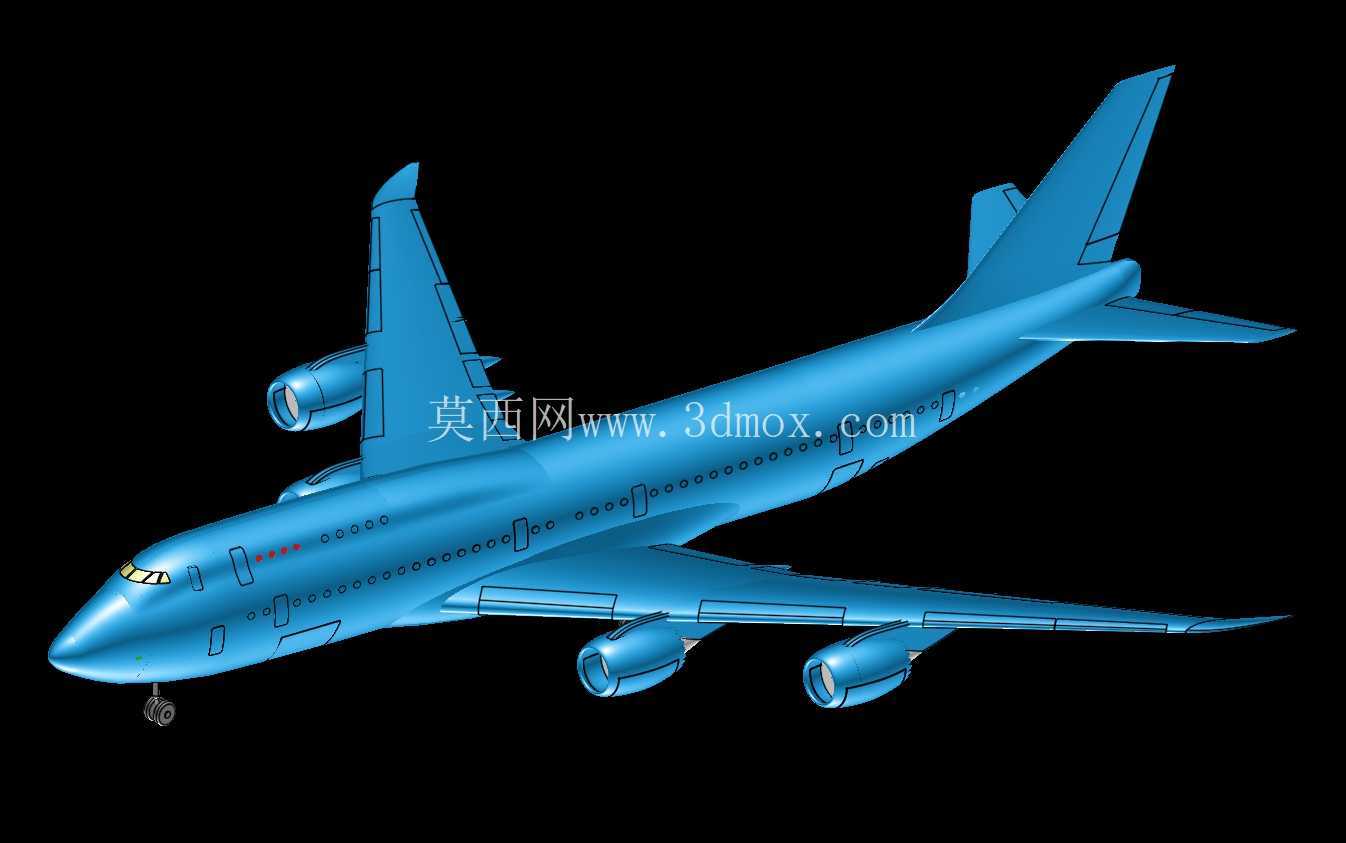

这套装配结构还原的是宽体民航干线客机的典型构型，在民用航空运输场景中，这类四发宽体机型主要承担跨洋长航线的客货运输任务，上层客舱的驼峰式外形是其最具辨识度的外部特征，建模过程中针对机身曲面的连续性做了分块处理，没有采用整体蒙皮拉伸的简化方式，而是按照实际机型的部段划分逻辑，将机头雷达罩、前客舱段、机翼连接中央翼盒、后客舱段、尾锥段分别做独立实体建模，再通过装配约束完成对接，每个部段的对接面都预留了实际结构中的连接余量，避免出现曲面拼接缝隙超差的问题。

从功能特性来看，建模时完整还原了增升装置的结构逻辑，机翼前缘缝翼、后缘襟翼、副翼、扰流板都做了独立的零件拆分，没有和机翼主体做布尔合并，能够直观展示各操纵面的偏转边界，对应的铰链连接位置也按照实际结构的布置做了简化还原，方便后续做机构运动仿真时直接添加运动副约束。四台翼下吊挂的发动机短舱，建模时区分了进气道、风扇段、涡轮段、尾喷口的结构分界，吊挂和机翼的连接接头也做了实体化表达，没有采用面贴合的简化装配方式，能够清晰展示翼下动力装置的安装边界，发动机短舱和机翼下表面的间隙控制参考了实际机型的维护空间要求，预留了足够的检修操作空间。

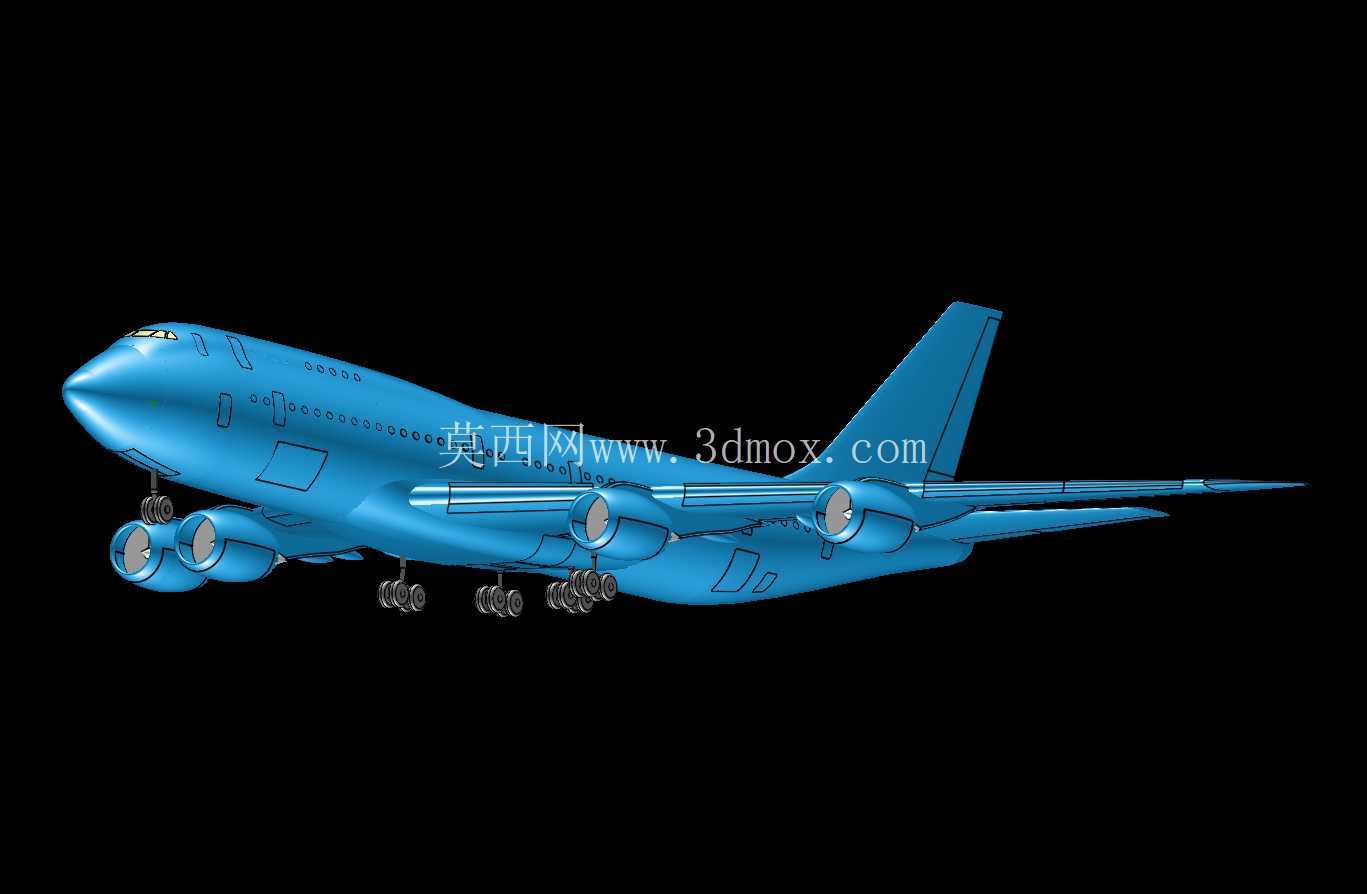

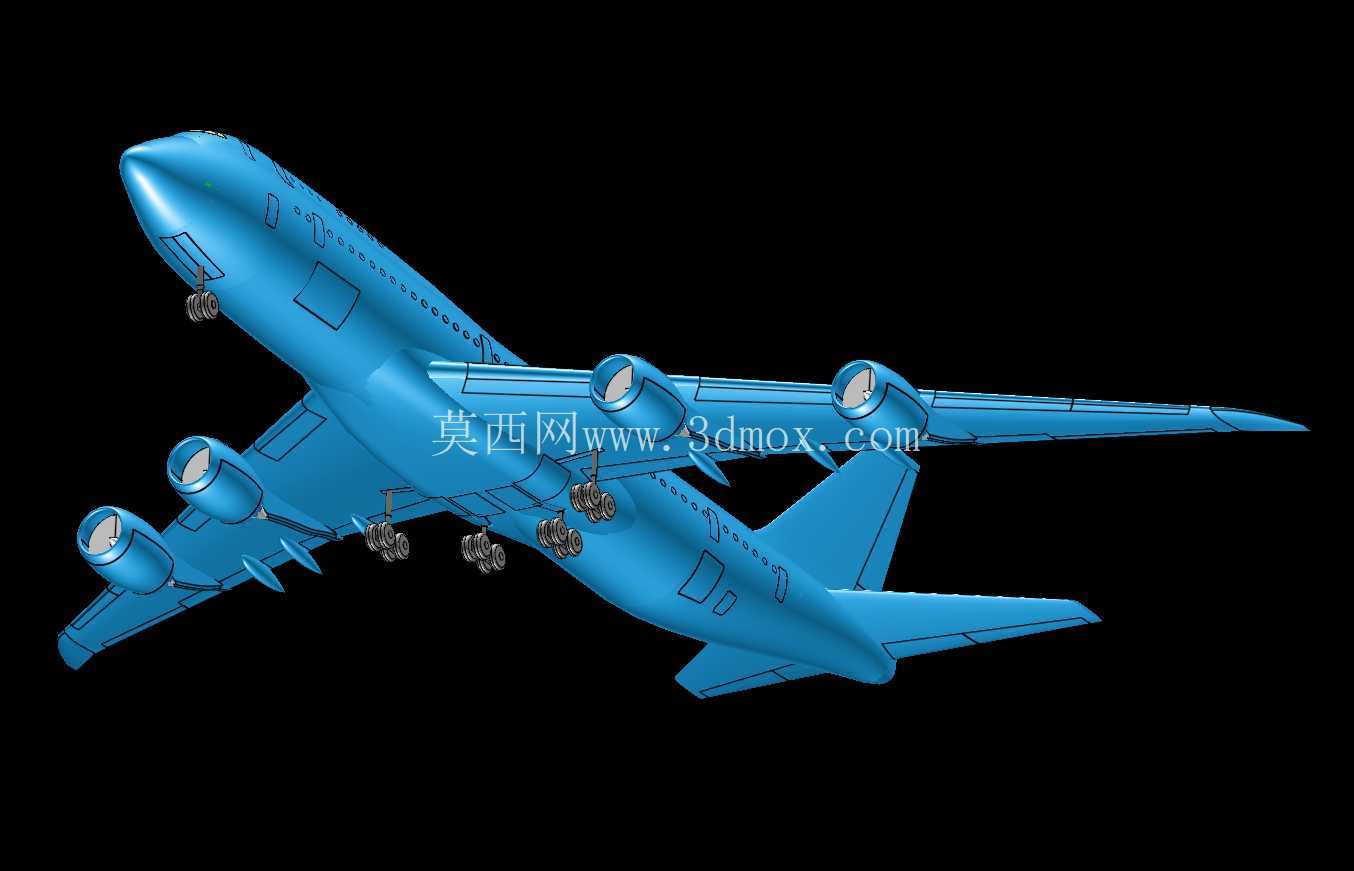

起落架部分采用了前三点式布局的实体还原，前起落架的双轮结构、主起落架的多轮小车式结构都做了零件拆分，减震支柱、收放作动筒、轮轴结构都有独立的实体表达，起落架舱的内部轮廓也和机身、机翼的下部结构做了匹配，收放状态下的转动路径没有和周边结构出现干涉，符合实际结构的收放逻辑。尾翼部分的垂直安定面、水平安定面、方向舵、升降舵同样做了独立零件划分，安定面和机身尾部的连接加强区也做了对应的结构加厚处理，还原了实际机型中尾翼承受气动载荷时的传力路径特征。

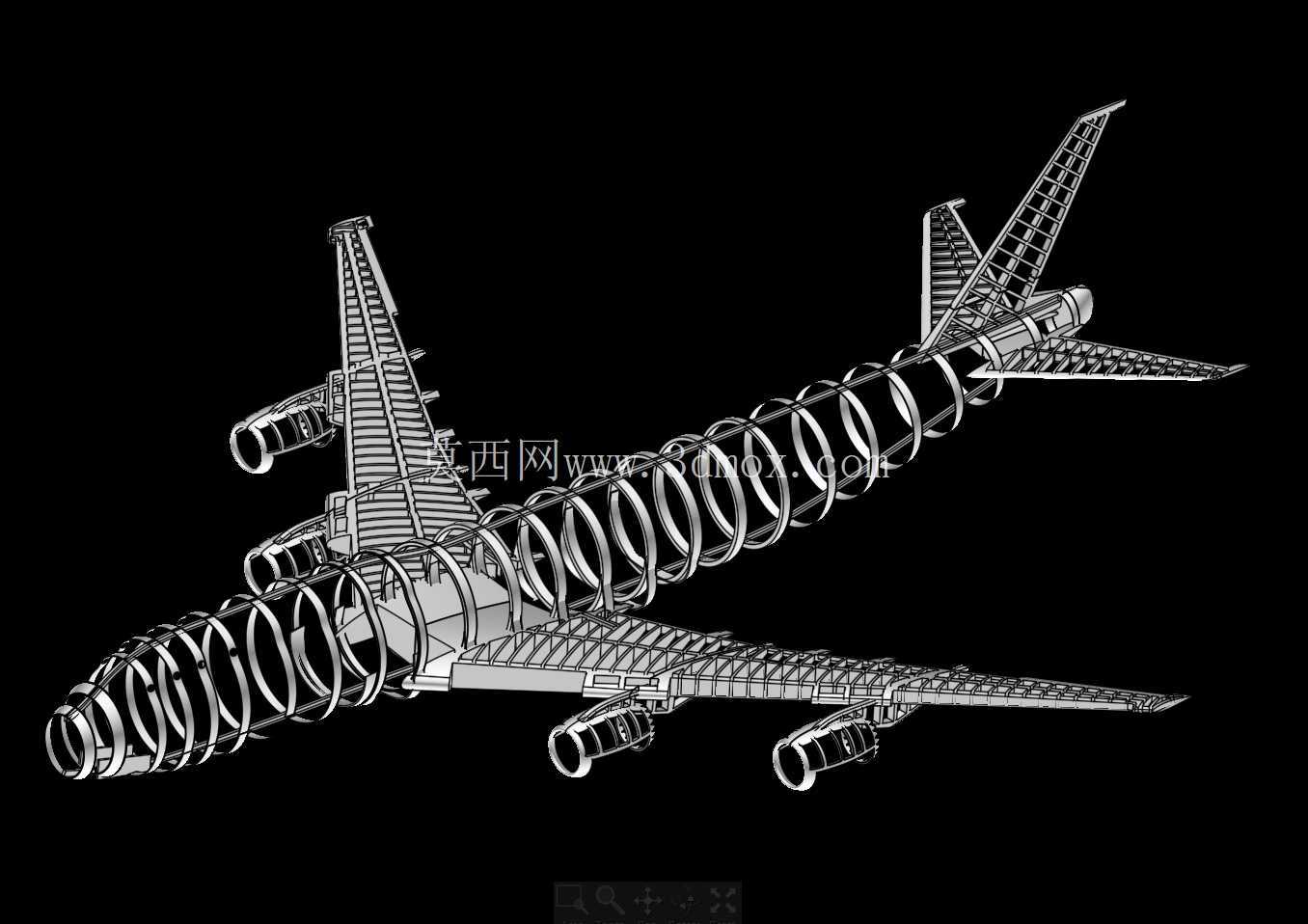

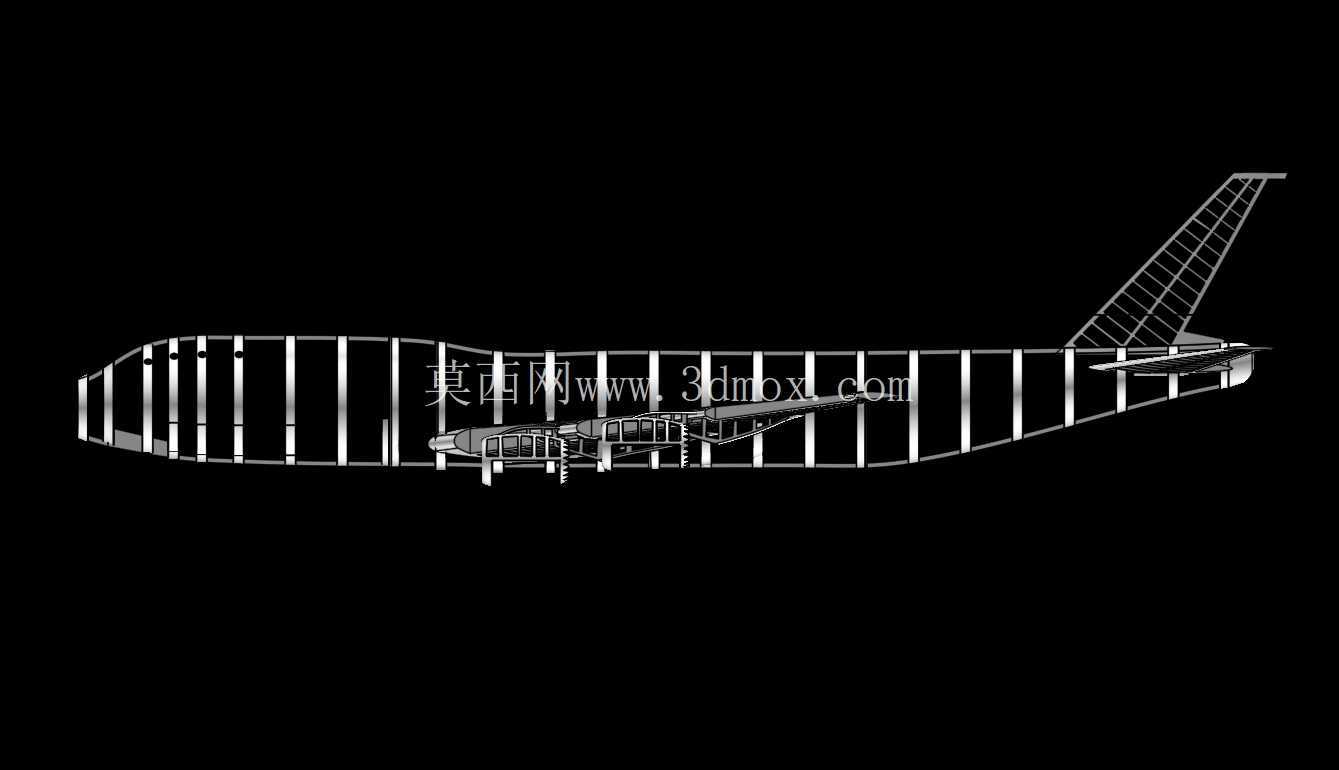

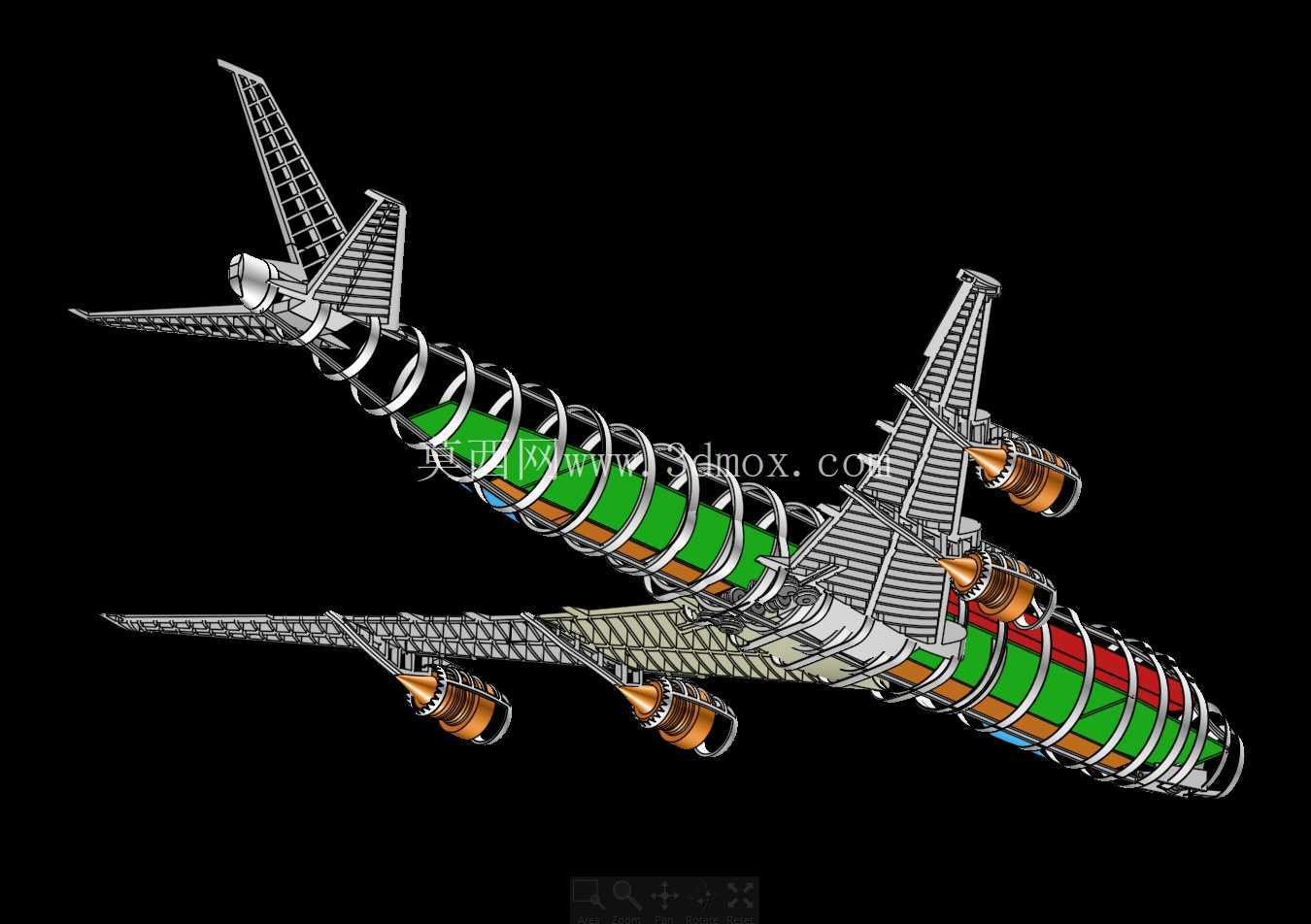

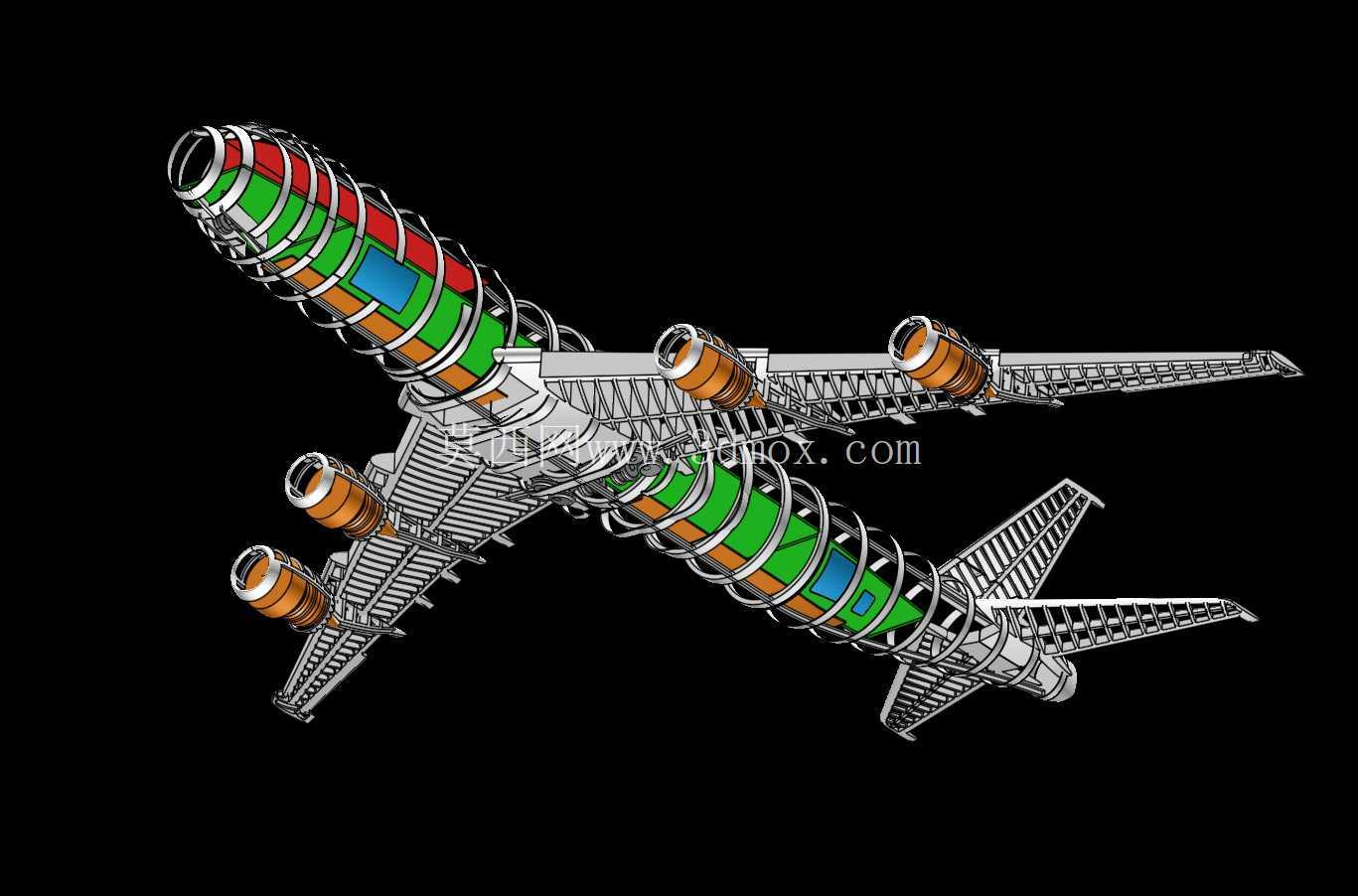

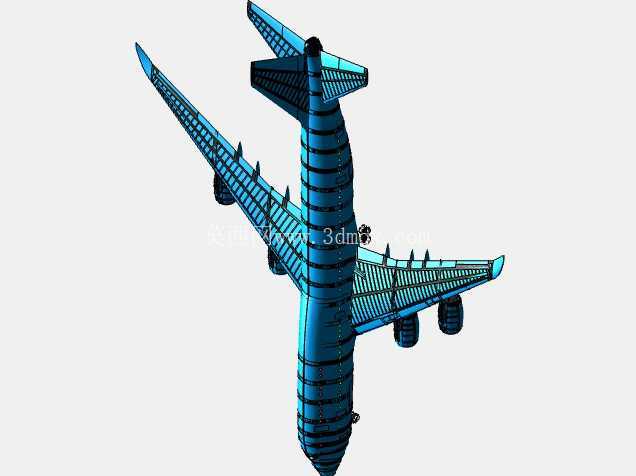

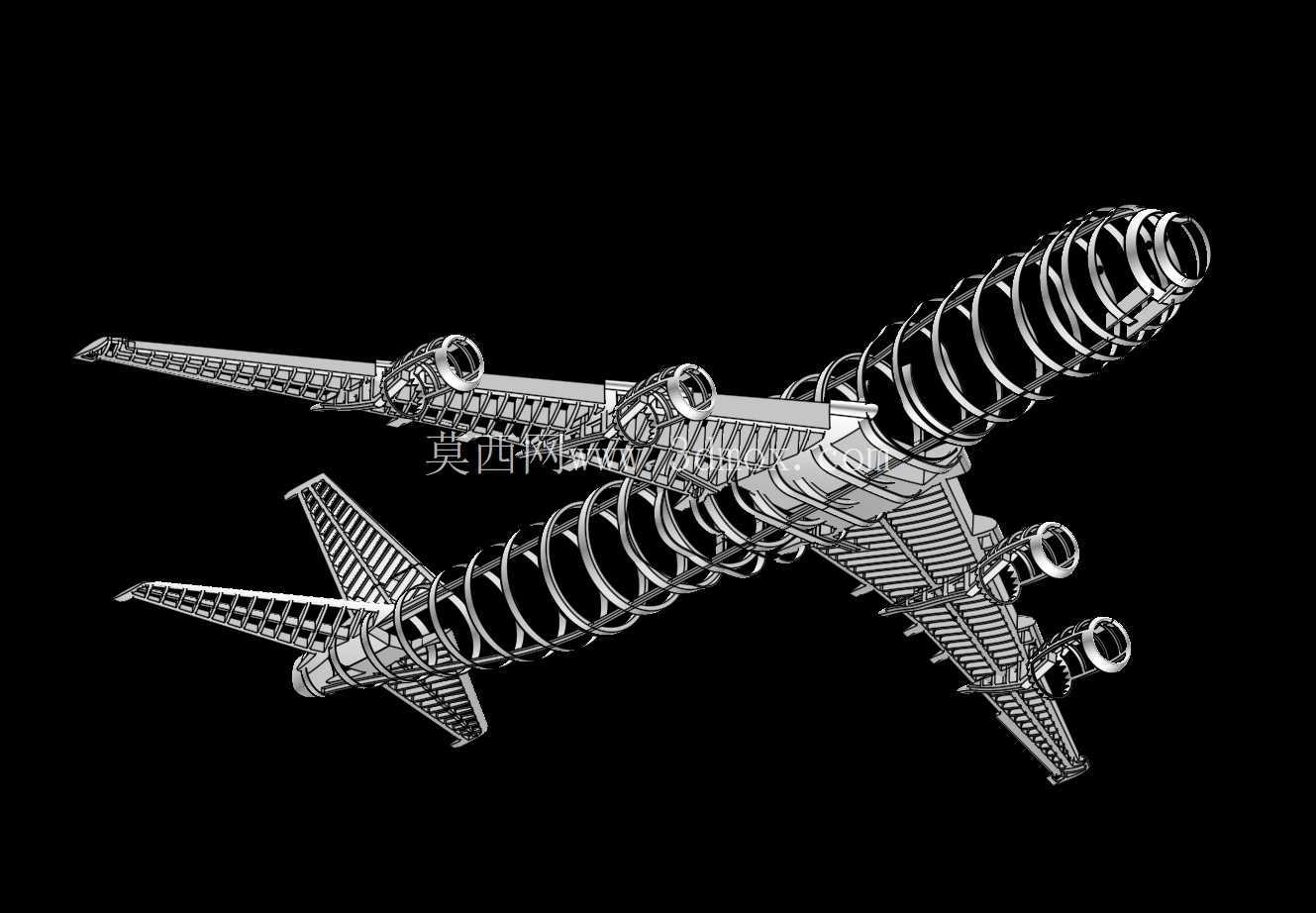

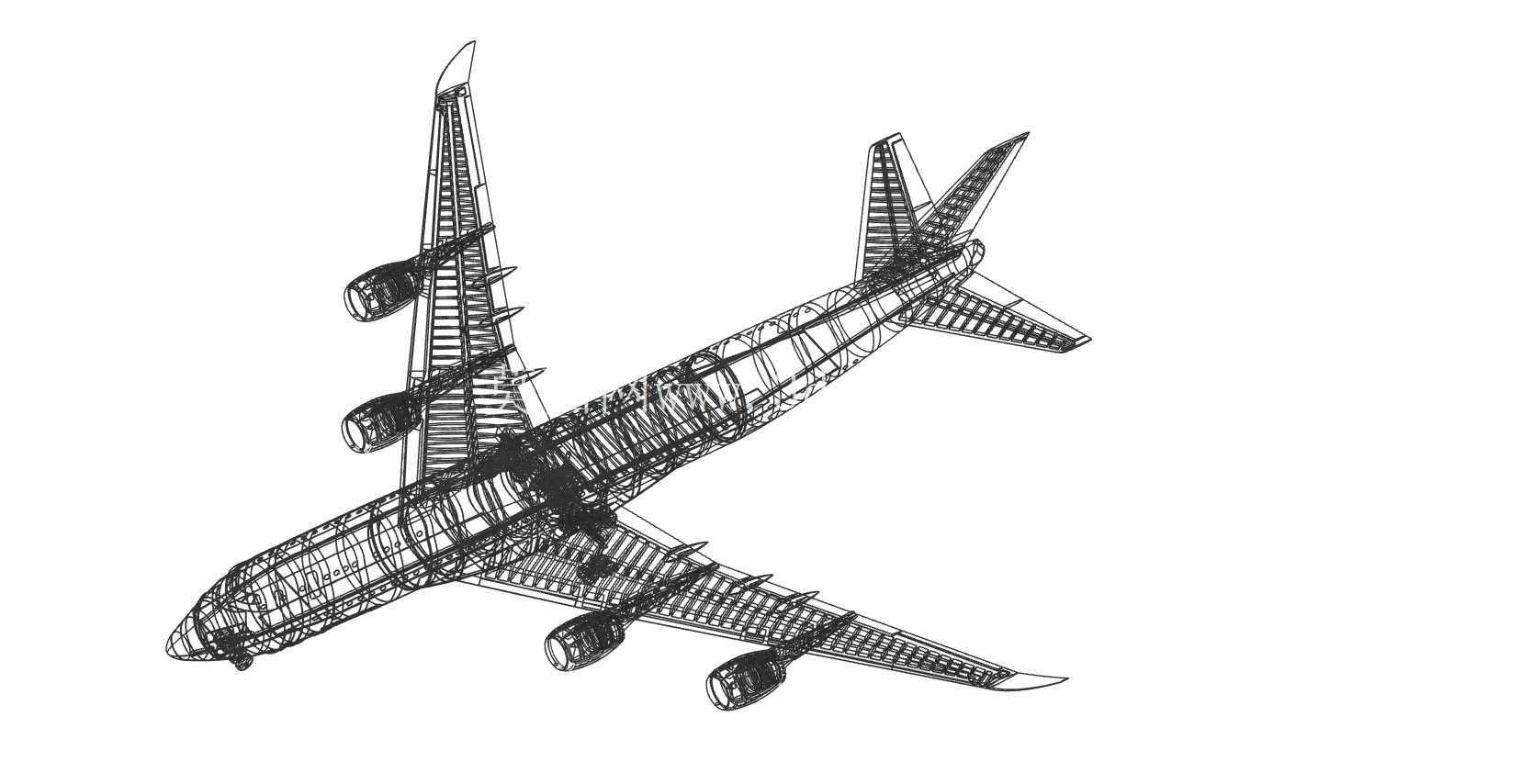

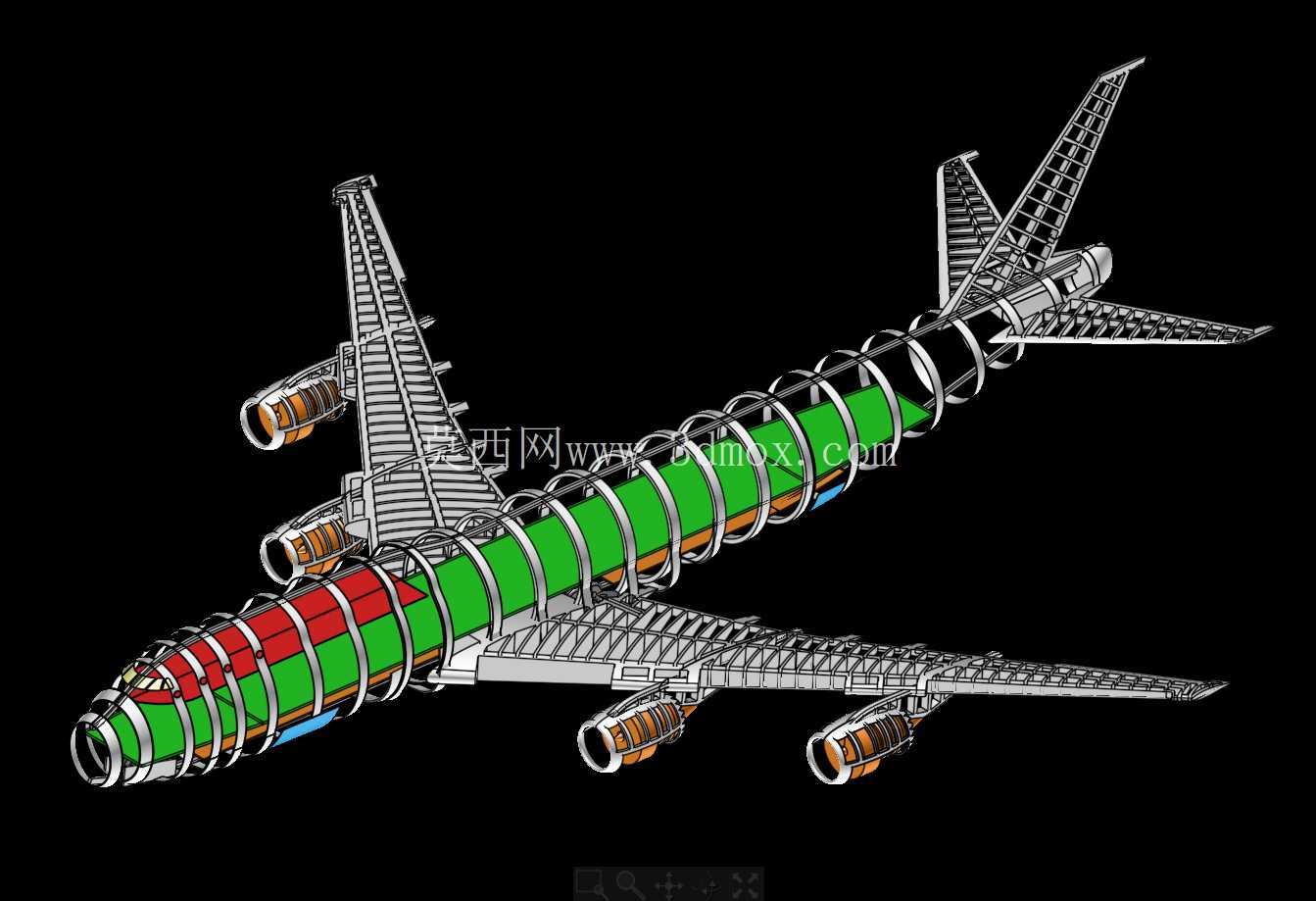

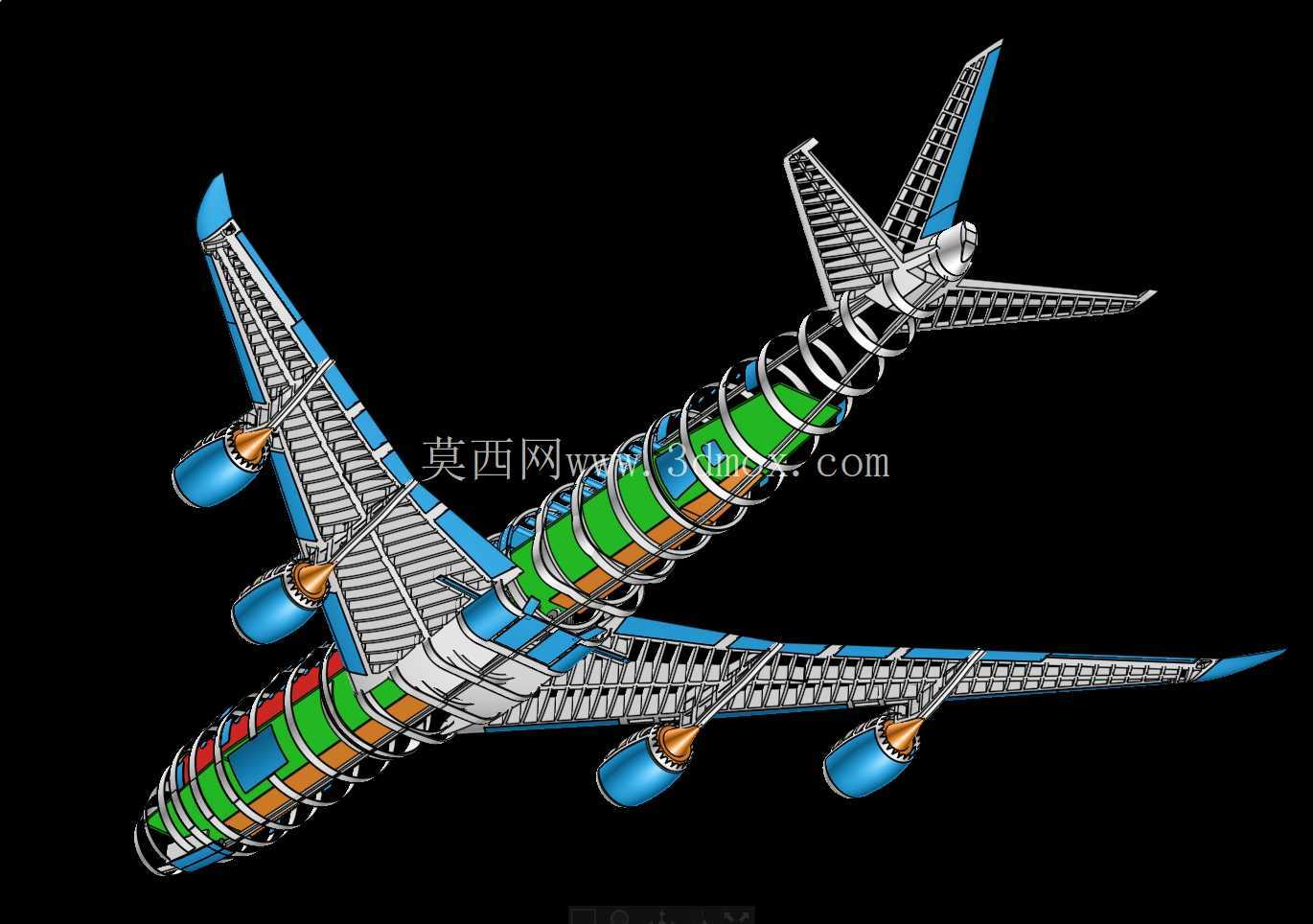

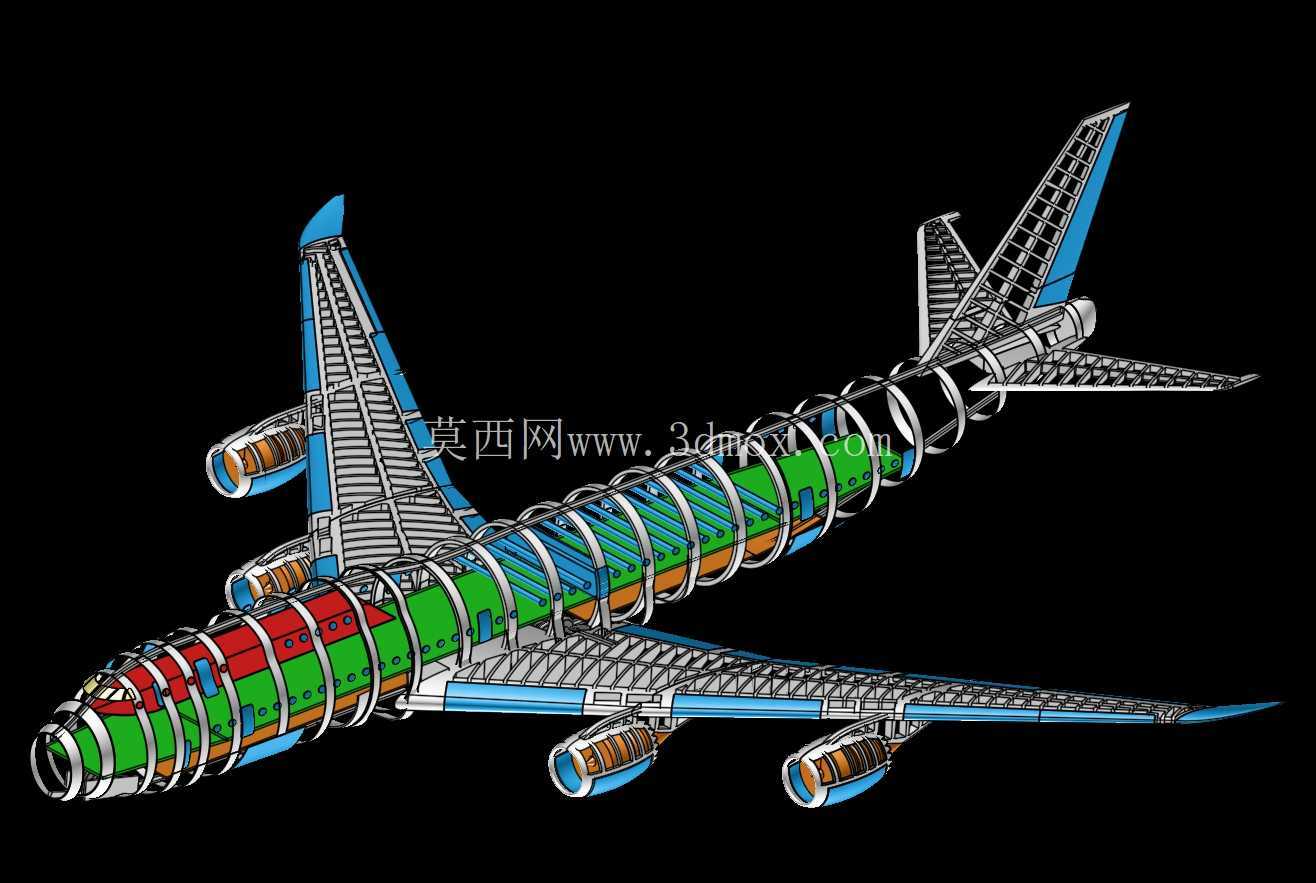

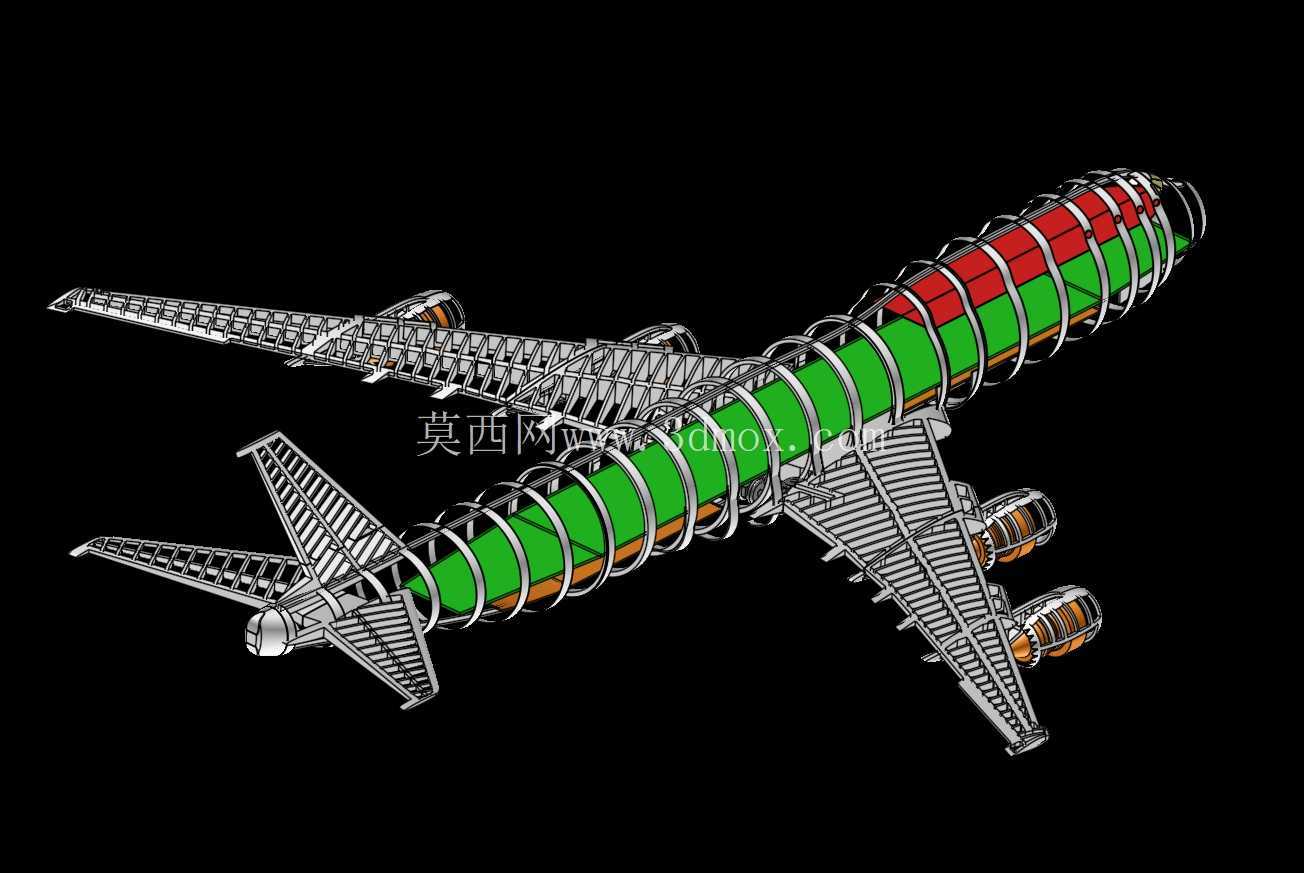

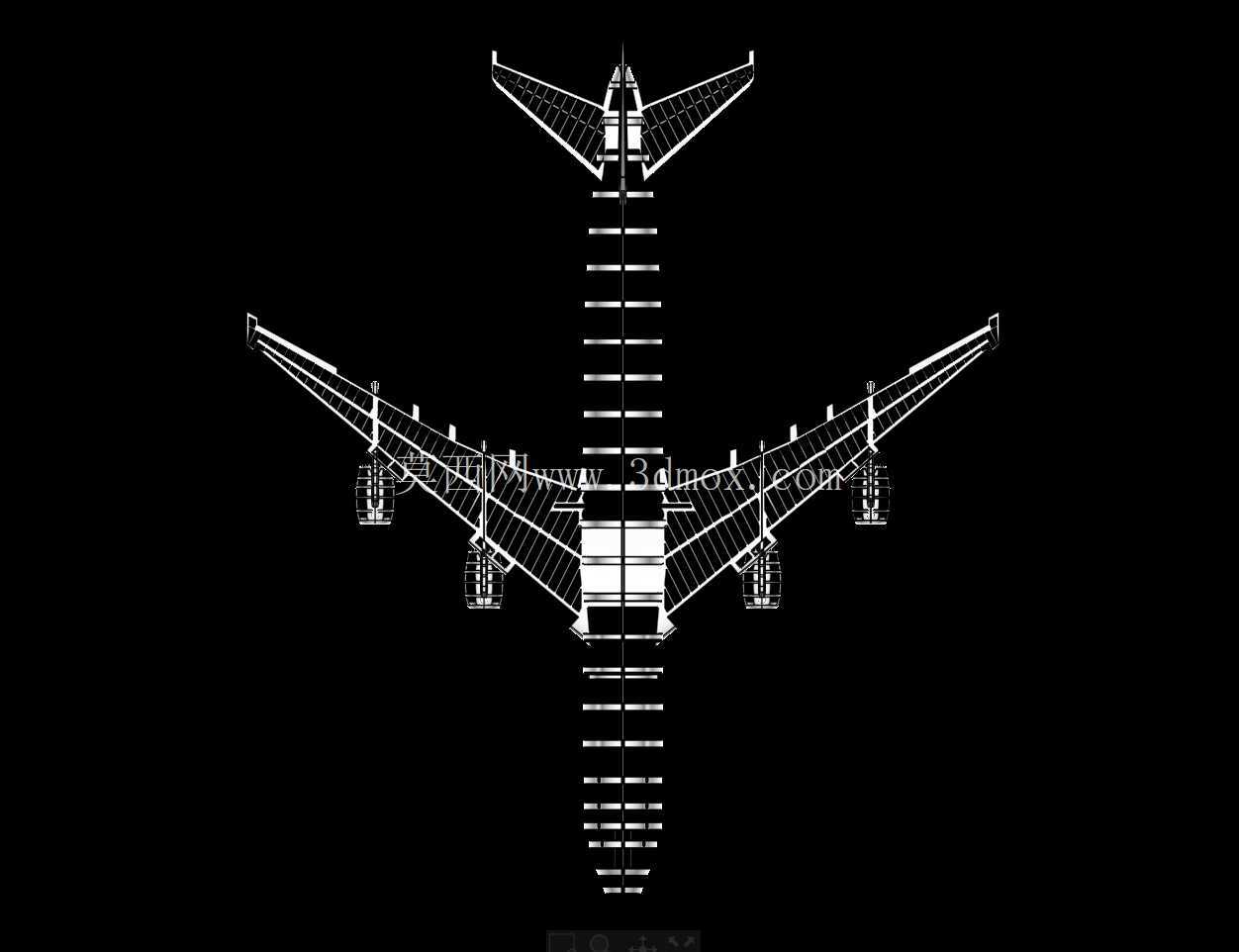

整个装配结构拆分了数百个独立实体零件，归集到二十余个装配子模块中，每个子模块对应实际飞机制造中的一个部段装配单元，比如机翼子模块里包含了翼梁、翼肋、蒙皮、操纵面、吊挂接头的独立零件，机身子模块里包含了客舱地板、隔框、长桁、蒙皮、舷窗、舱门的对应结构，舷窗的排布间距参考了实际机型的客舱布局，前后货舱门、客舱登机门的位置和尺寸边界也和公开的机型外廓参数做了匹配，没有出现位置偏移或尺寸比例失调的问题。

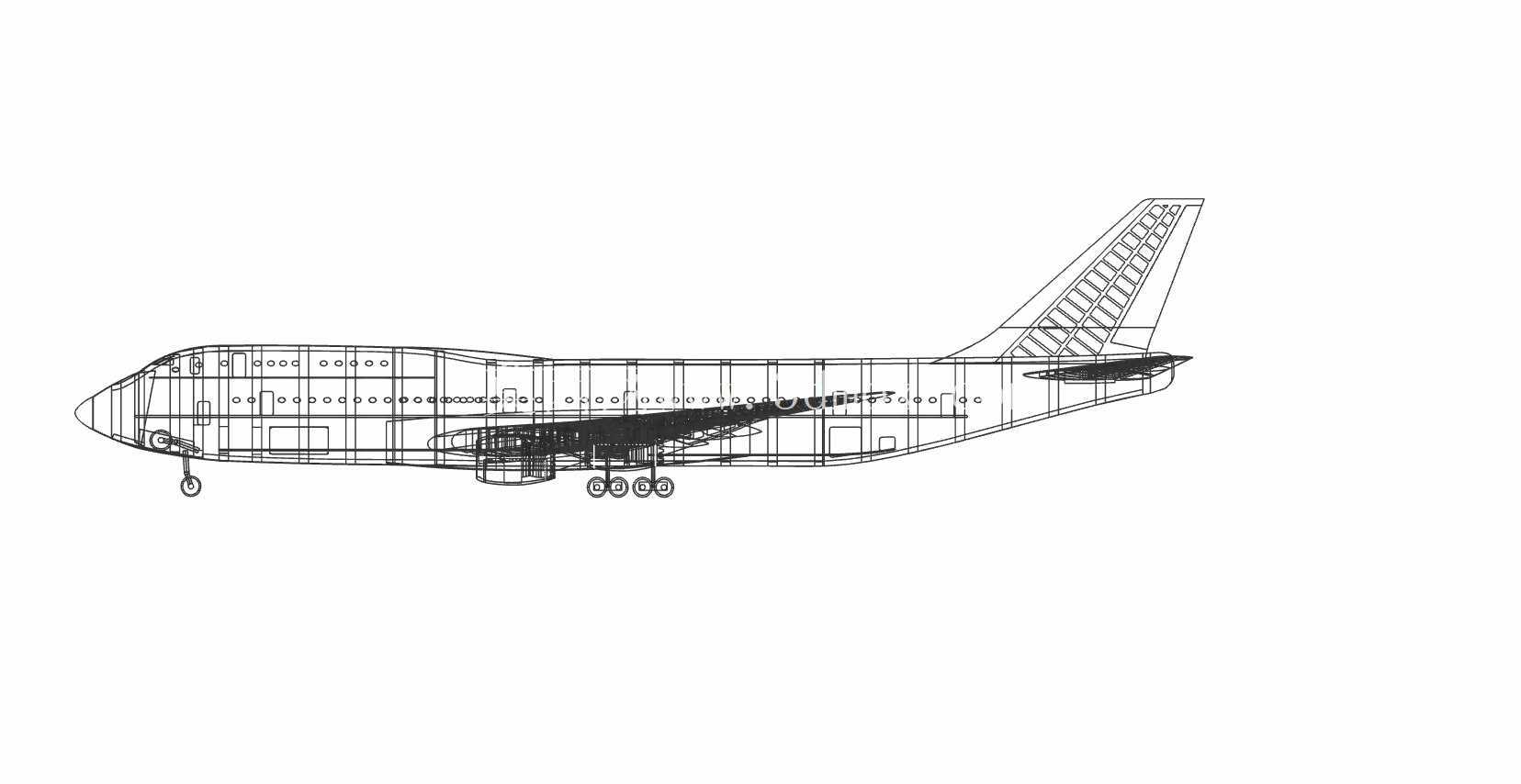

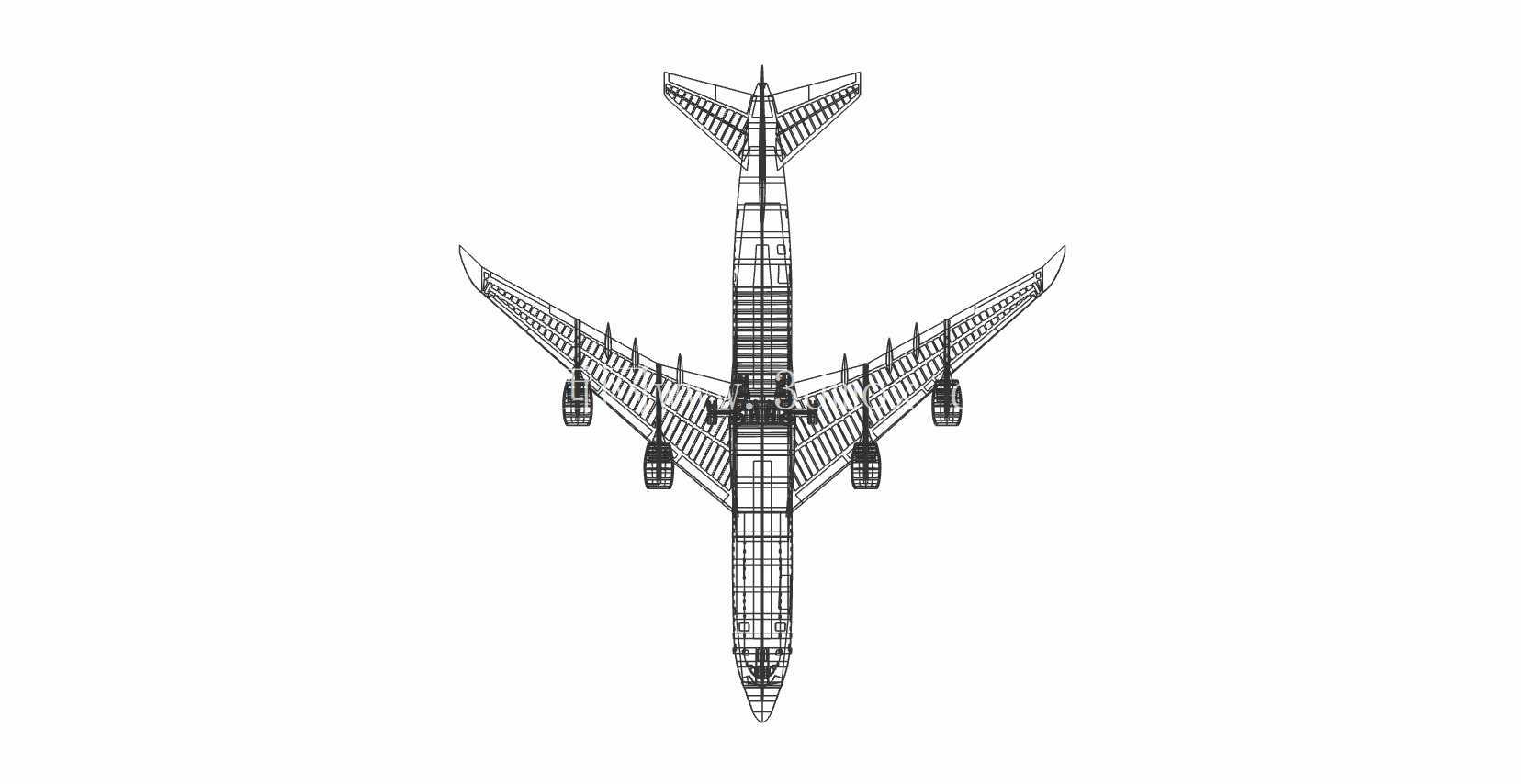

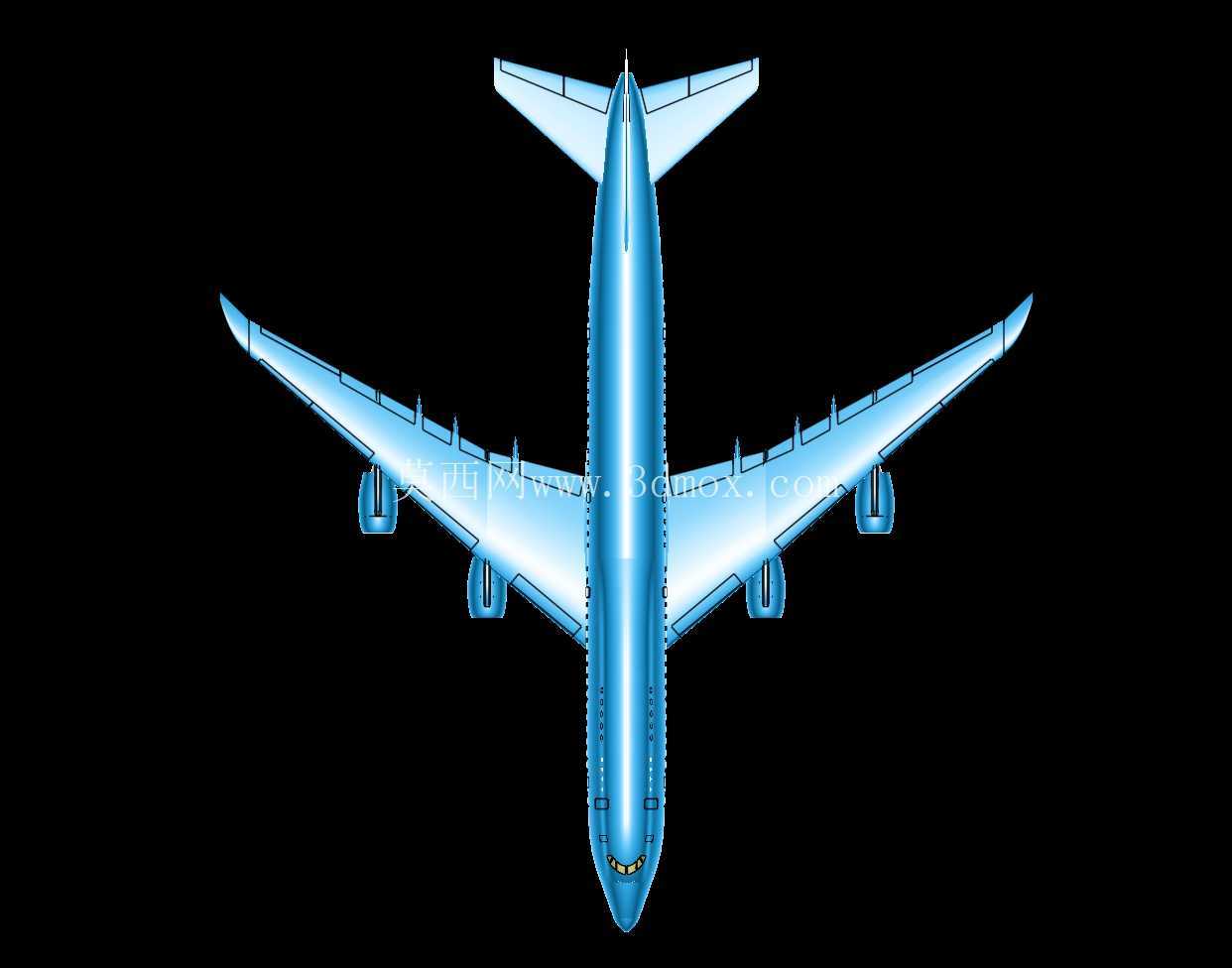

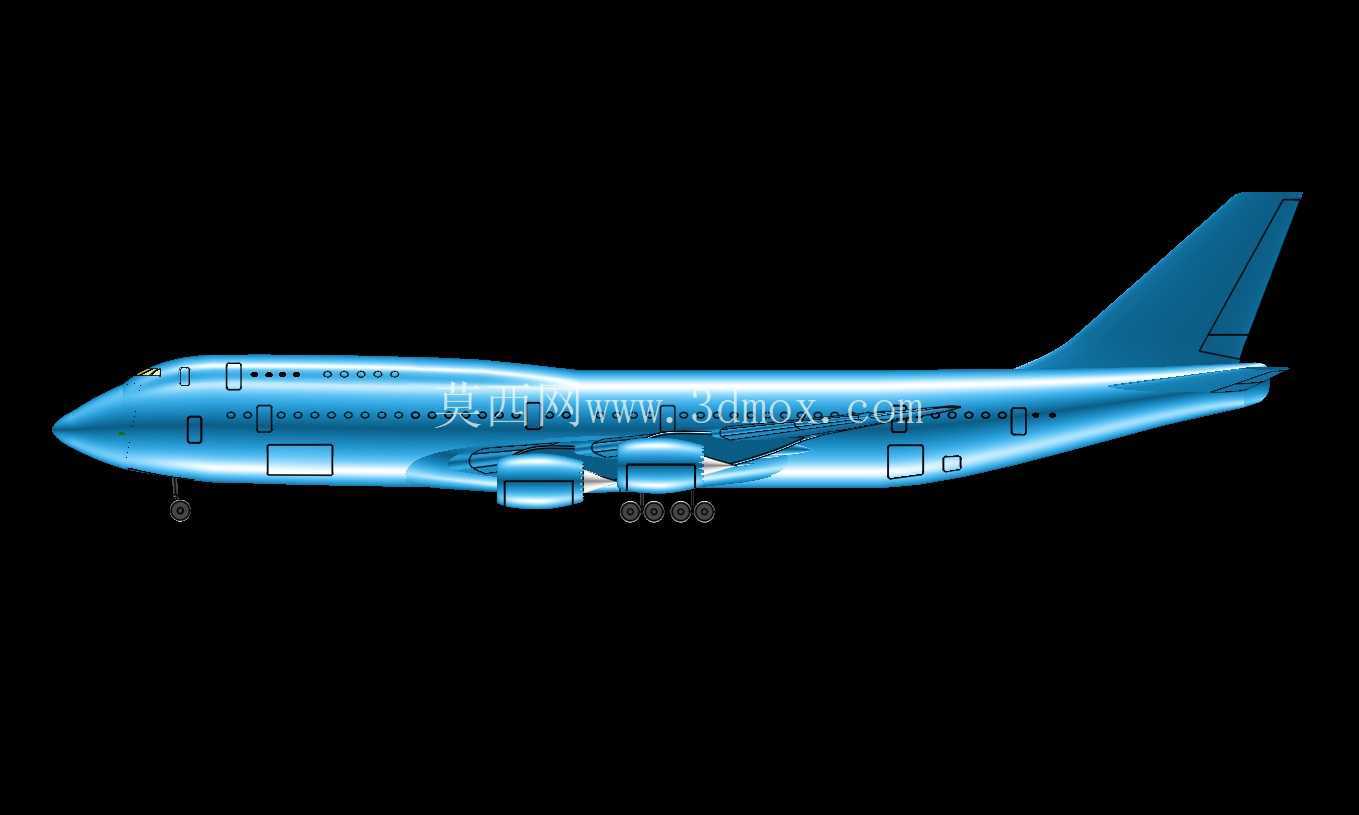

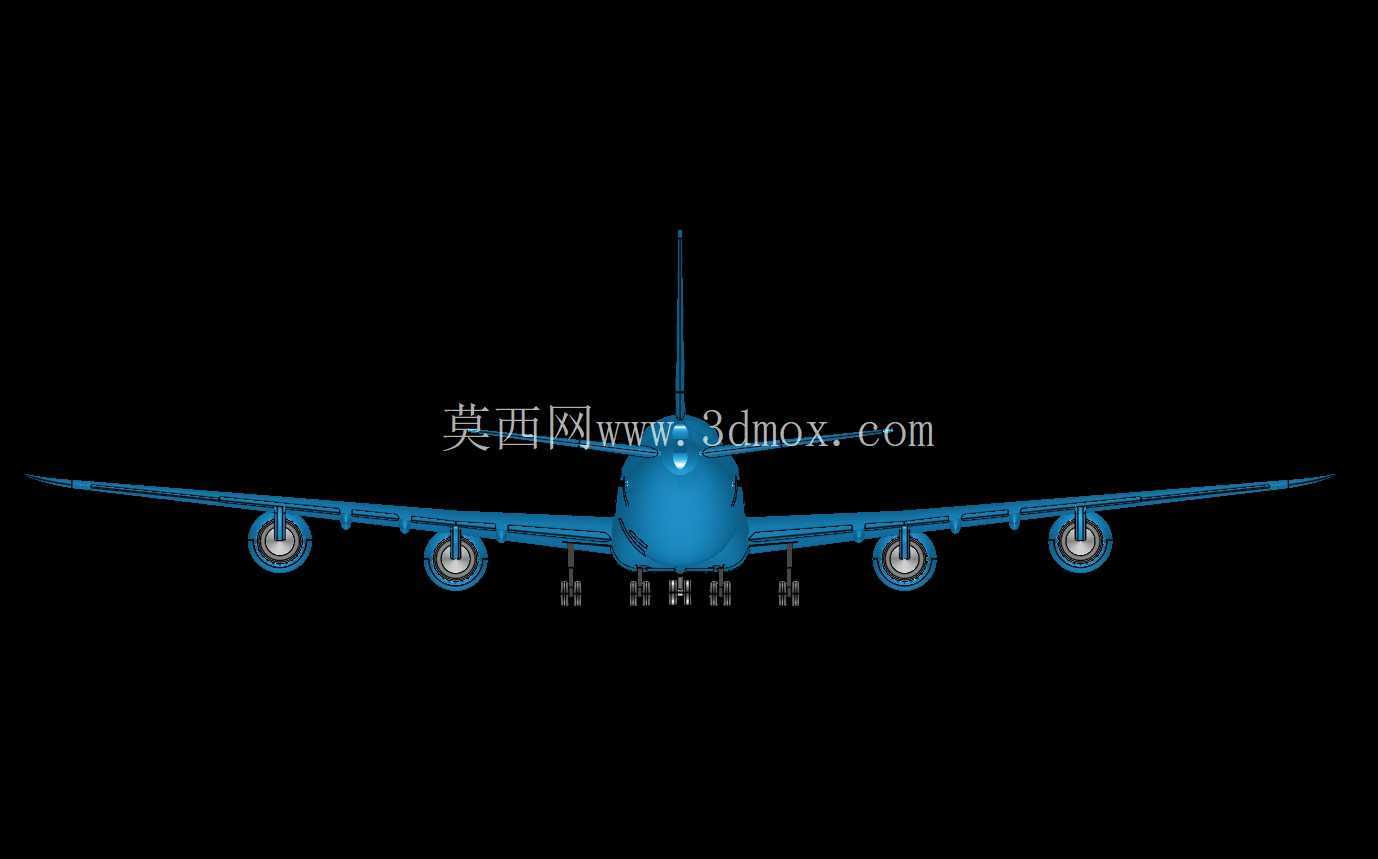

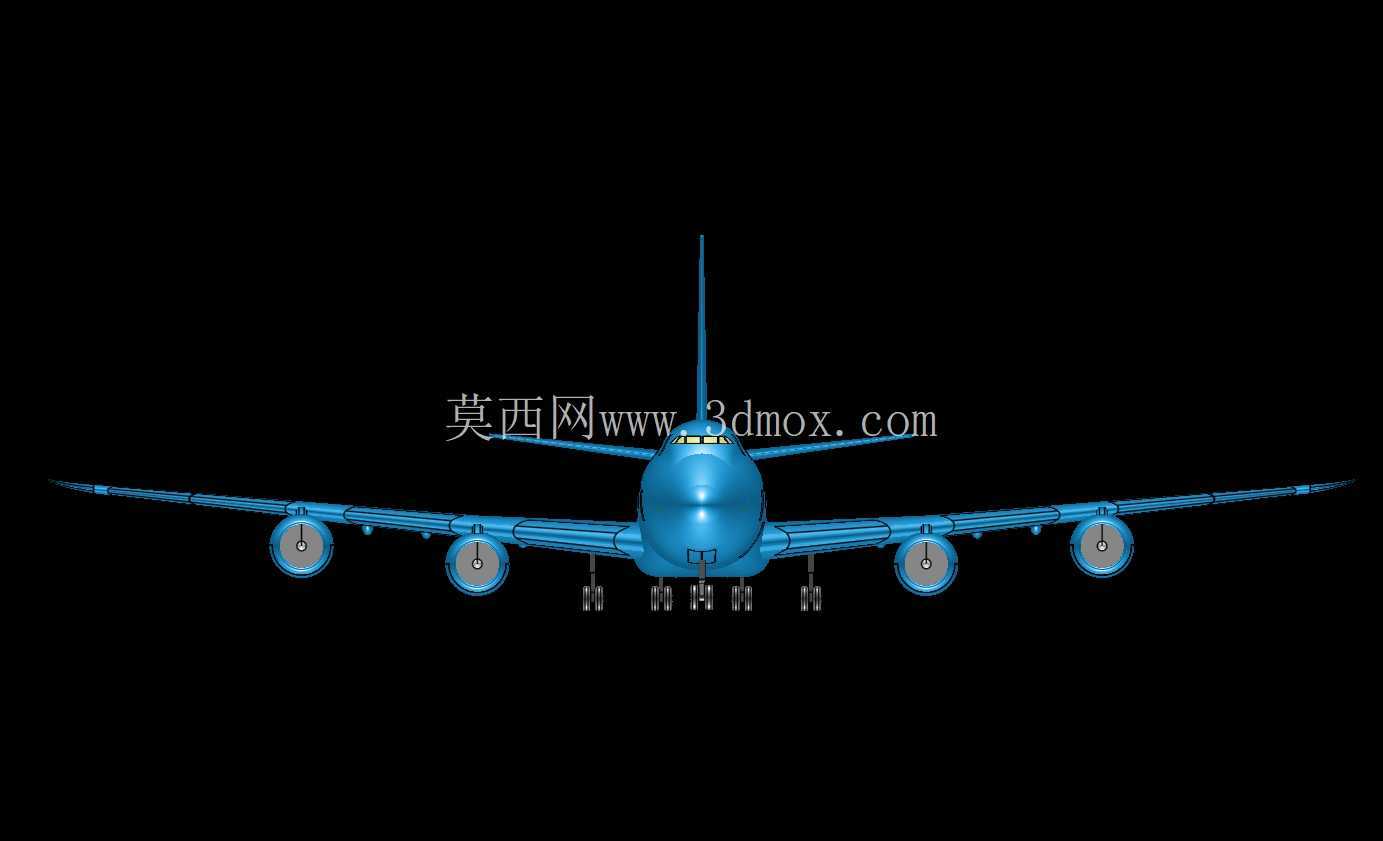

在建模思路上，没有追求极致的细节还原，而是基于公开的三视图尺寸做比例缩放，结合民用飞机结构设计的通用逻辑补全了内部支撑结构的大致形态，对于没有公开详细参数的内部结构，按照同级别宽体机的结构布置规律做合理推导，确保整体结构的传力路径符合工程逻辑，不会出现违背航空结构设计常识的硬伤。外形尺寸方面，整体模型的长宽高比例严格对应实际机型的外廓尺寸比例，机翼展长、机身长度、尾翼高度的比例误差控制在合理范围内，机翼的后掠角、上反角、安装角都参考实际机型的气动布局参数设置，水平尾翼的位置、垂直尾翼的后掠角度也和实际机型保持一致，能够满足航空科普展示、结构教学演示、初步方案布局参考的使用需求，也可以作为后续做更精细内饰、航电系统建模的基础装配框架，导入不同仿真环境时，因为零件拆分逻辑清晰，不需要重新做大量的几何修复工作，各零件的命名也按照部段-位置-零件类型的逻辑做了规整，方便后续调用修改。
