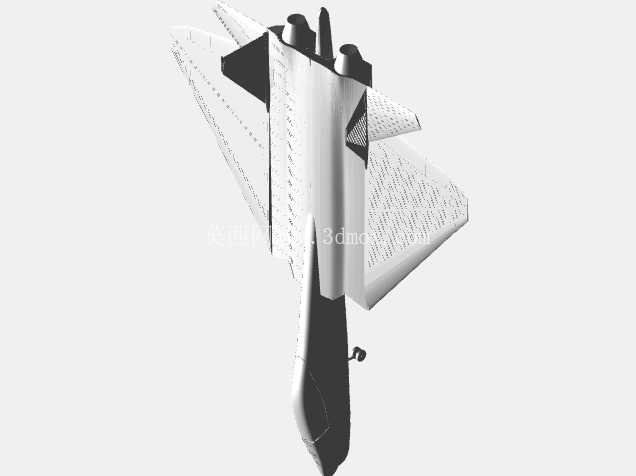

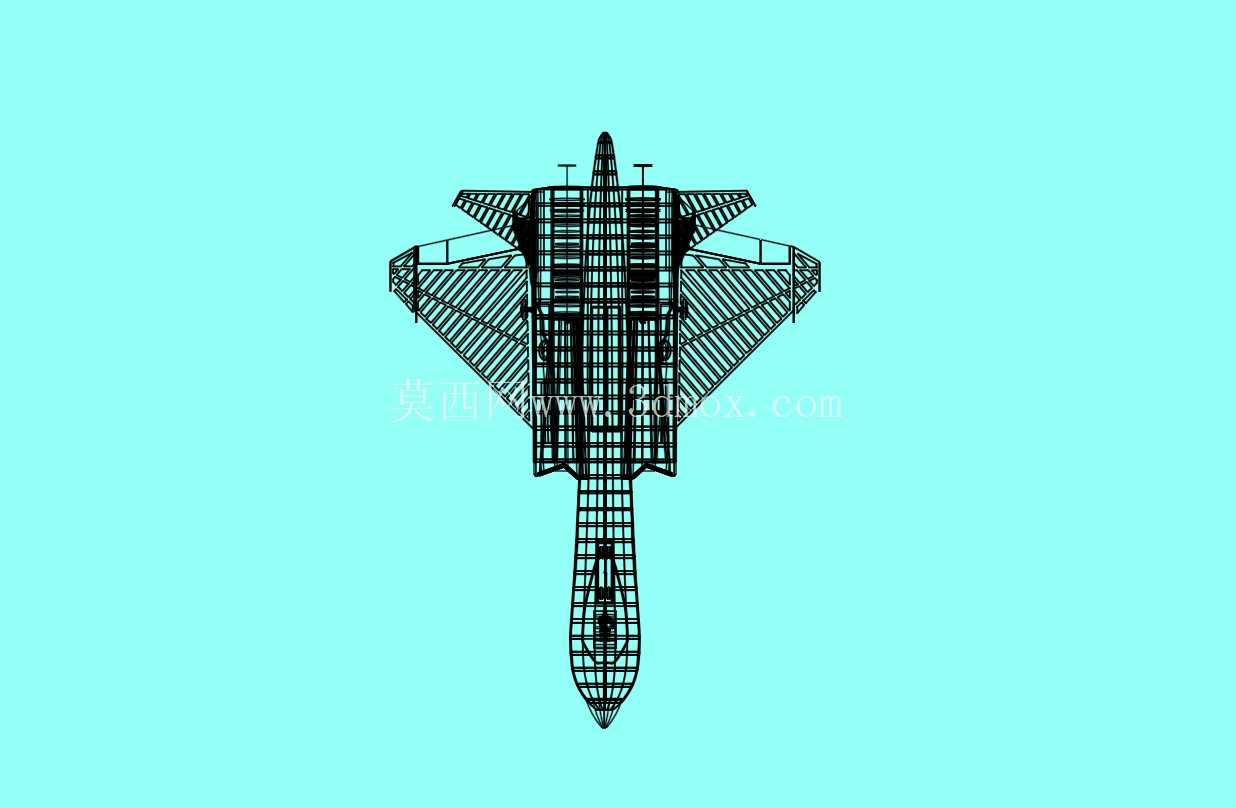

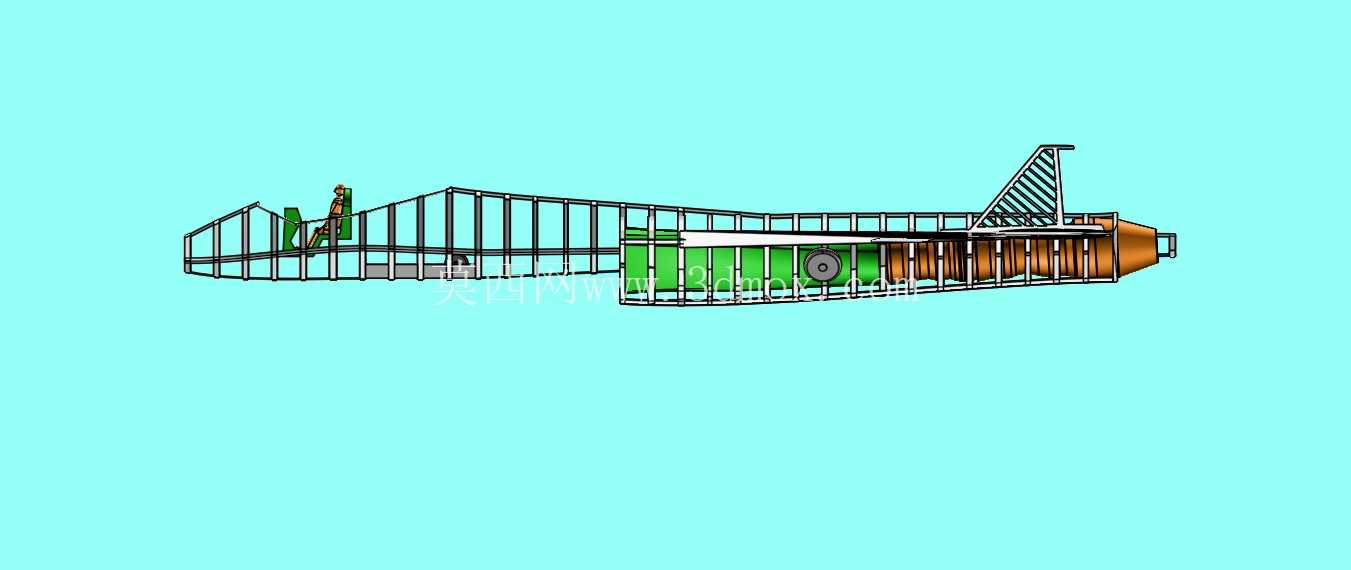

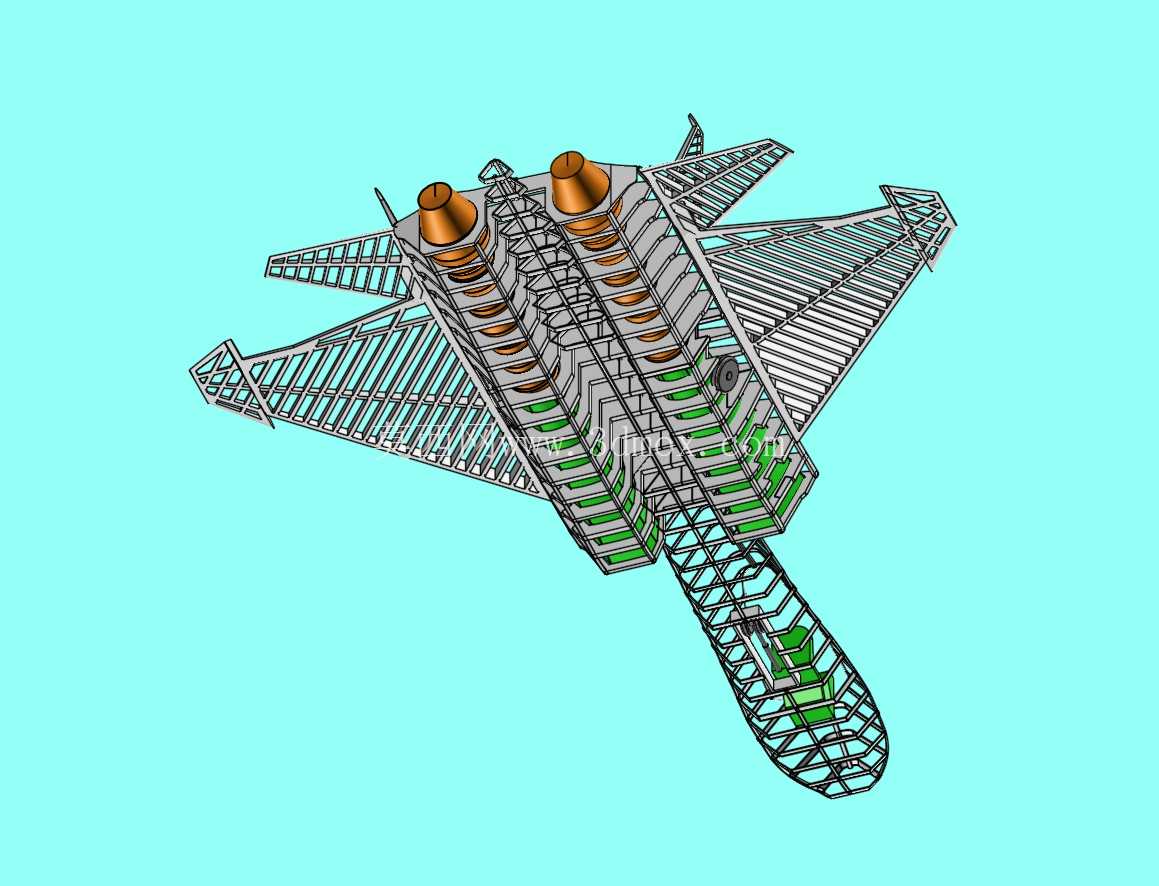

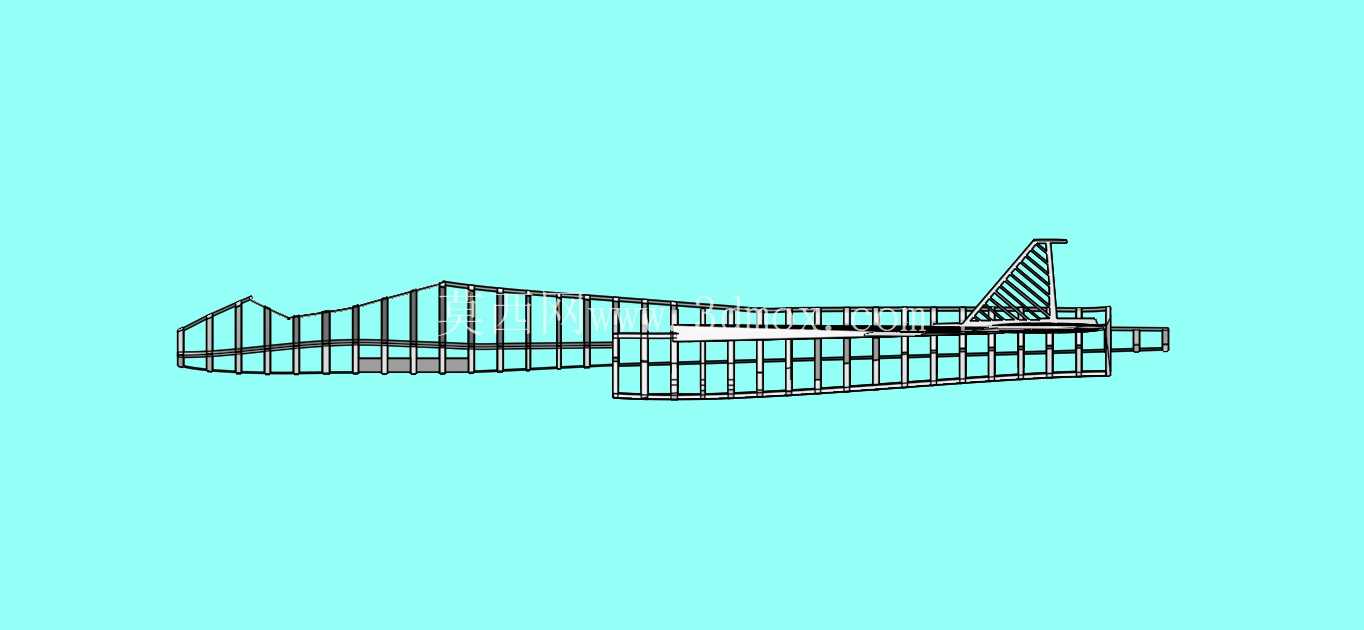

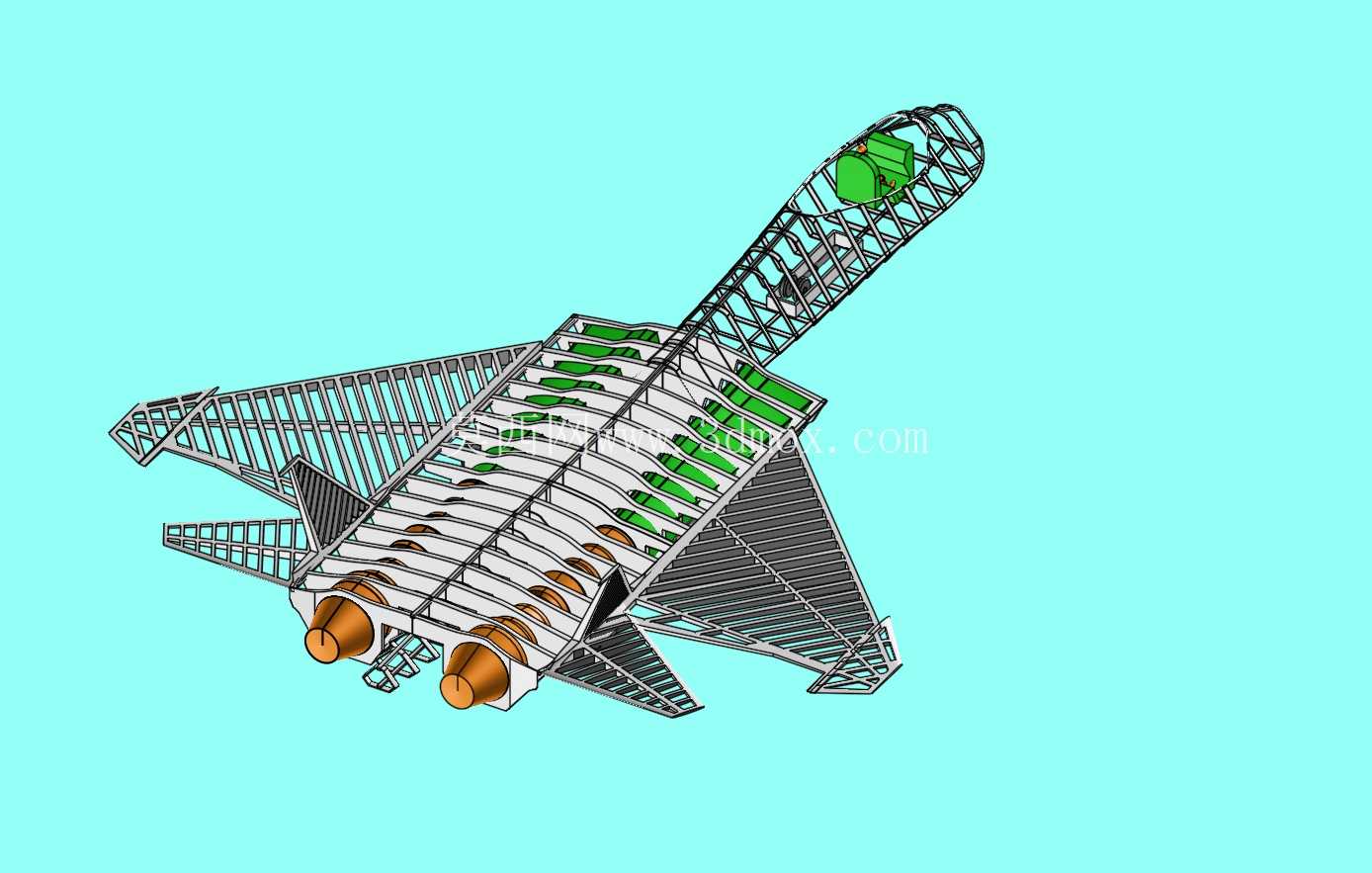

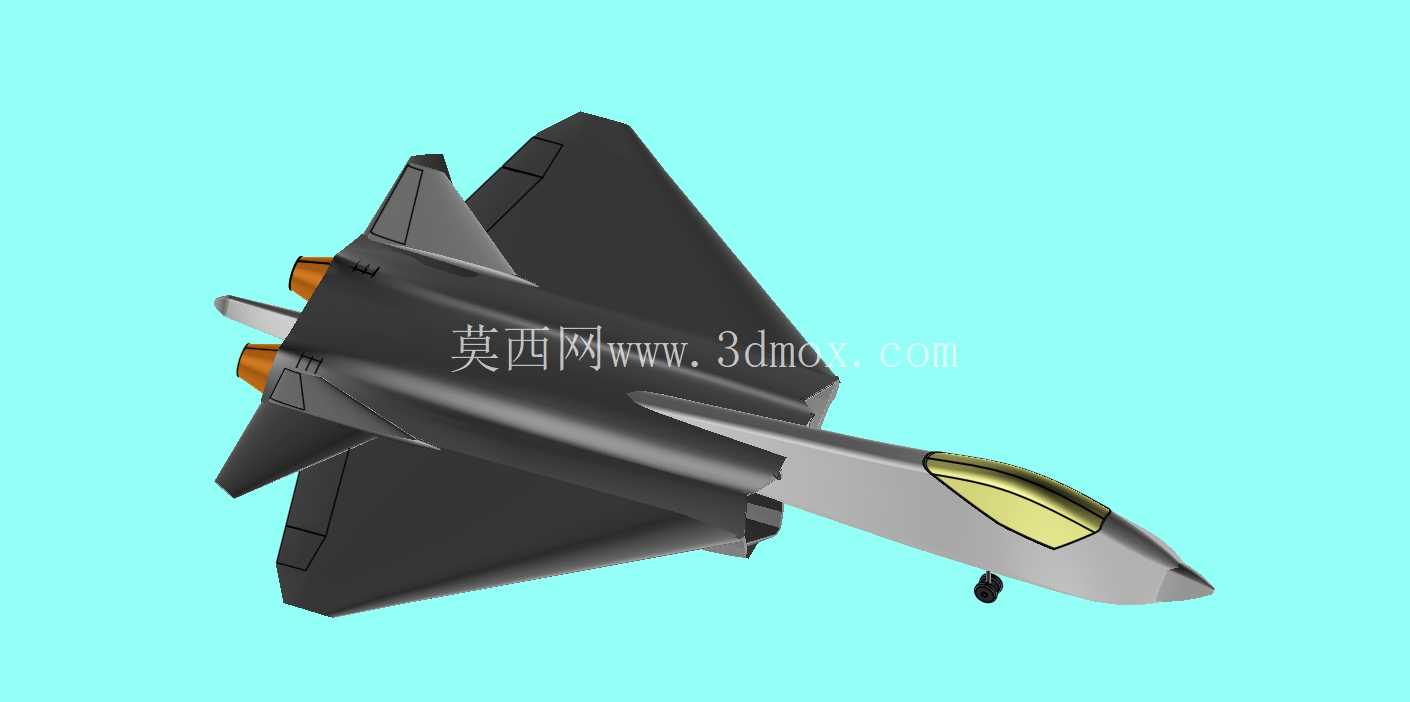

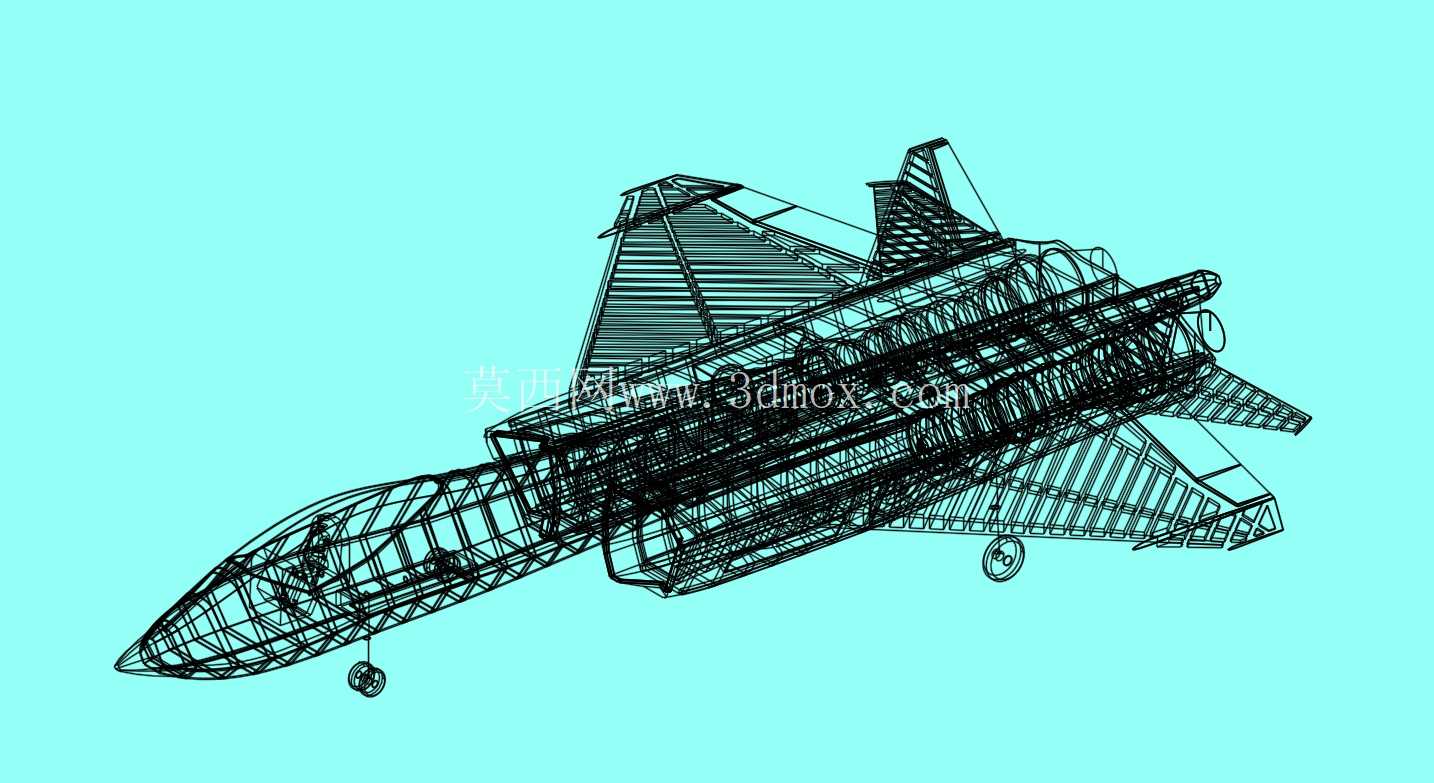

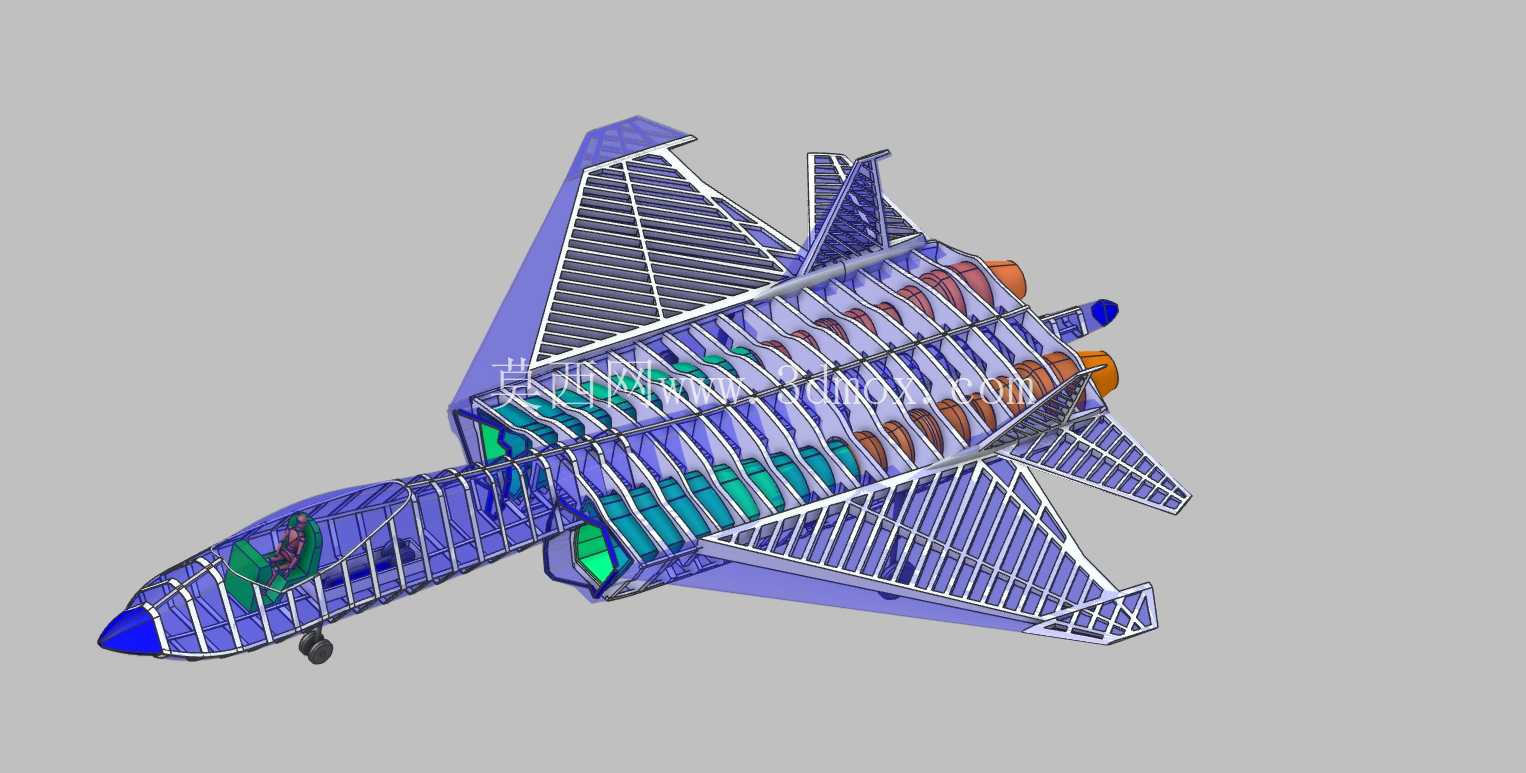

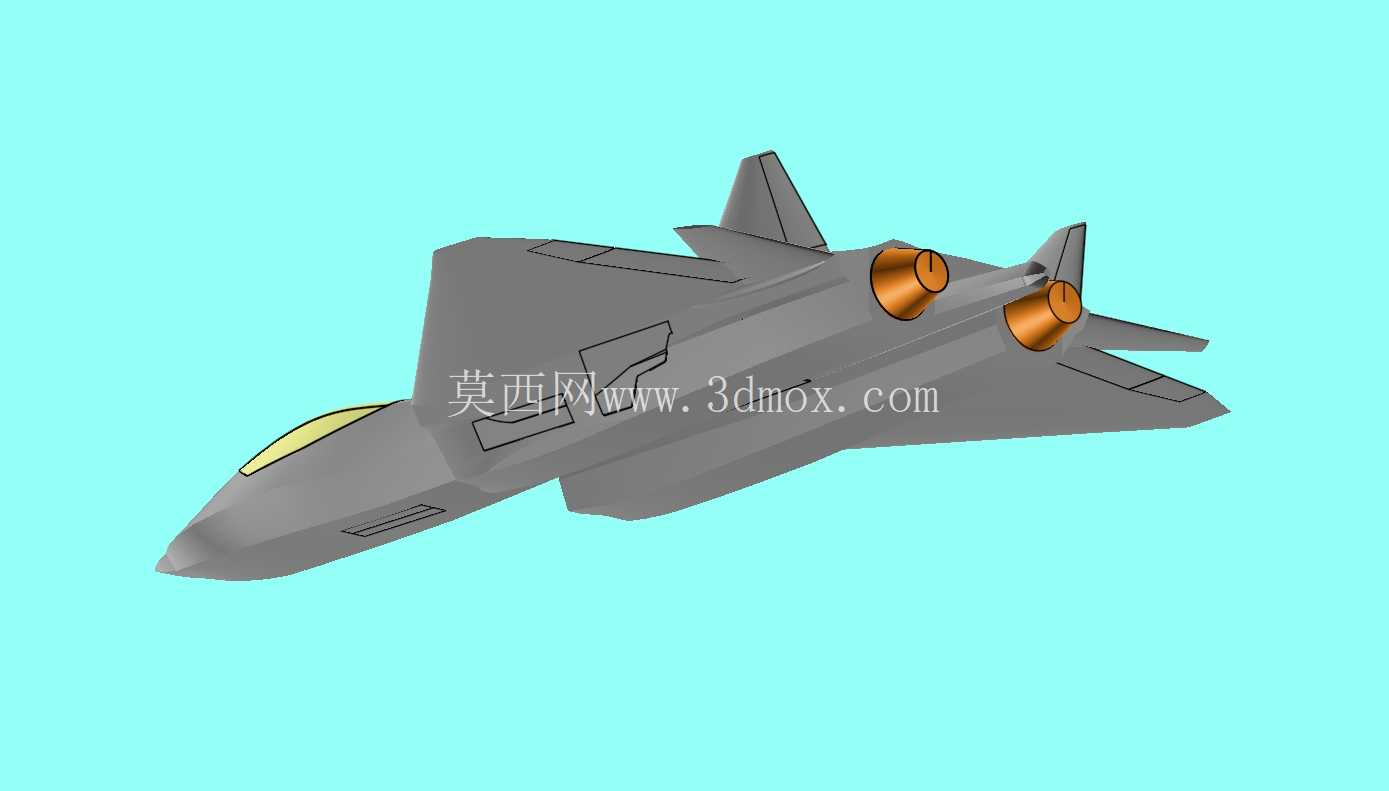

苏-57隐身战斗机实体拼装结构设计

　　这套苏-57战斗机的实体拼装结构，核心面向航空科普教具开发、航模原型验证、军事装备展示场景使用，区别于整机一体打印的简化模型，拆分式的实体结构设计能够完整还原战机的分系统布局逻辑，不管是用于院校航空概论课程的具象化教学，还是航模爱好者做静态展示、动态改装的基础载体，都能提供足够的结构支撑与细节还原度。从实际用途来看，该拼装结构既可以作为1:72比例静态展示模型的主体框架，搭配水贴、座舱细节件完成军模成品制作，也可以作为小型涵道航模的结构验证原型，通过拆分的零件结构预留设备安装空间，调整重心配平位置，相比一体打印的机身，分块拼装的结构在后期维修、部件替换时的成本更低，不需要因为局部损坏就重新制作整个机身。

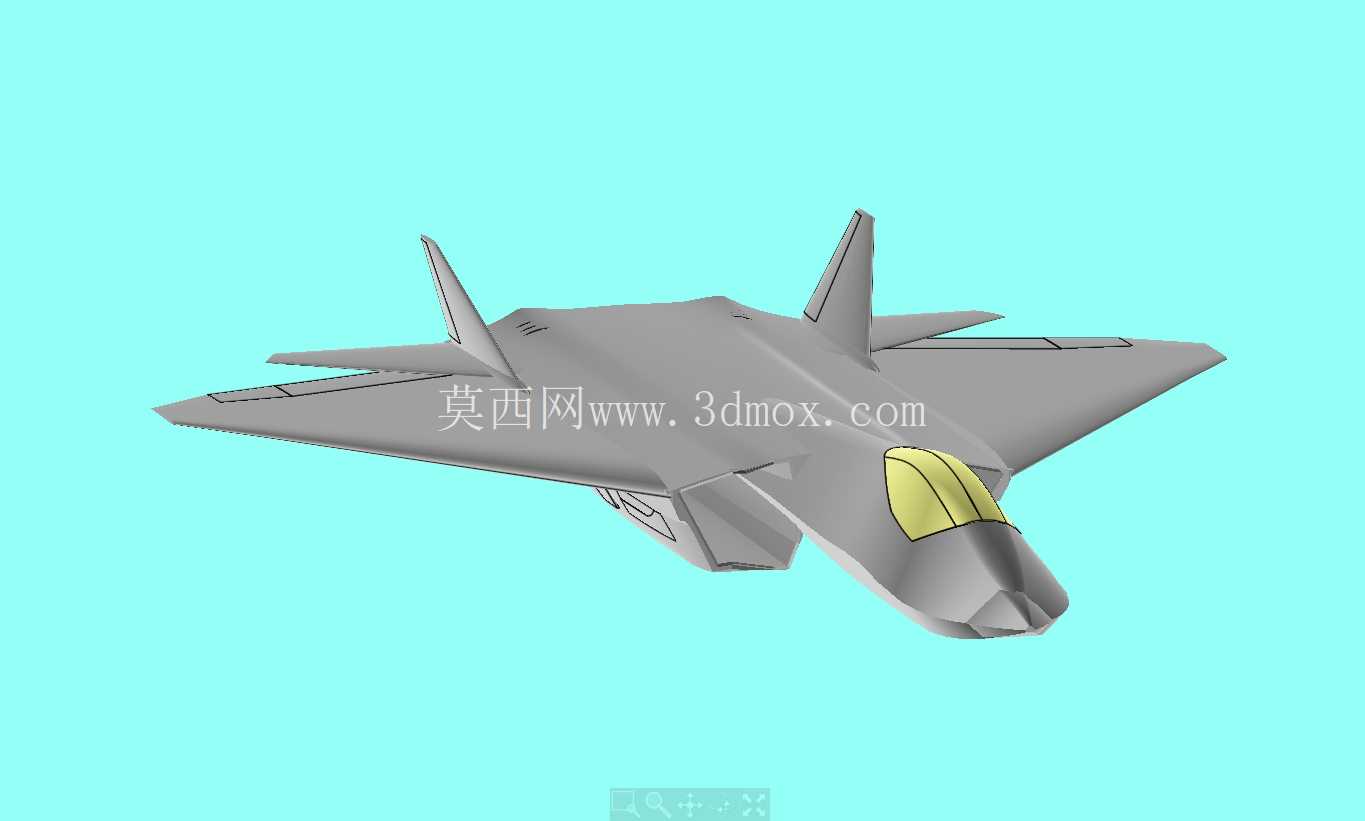

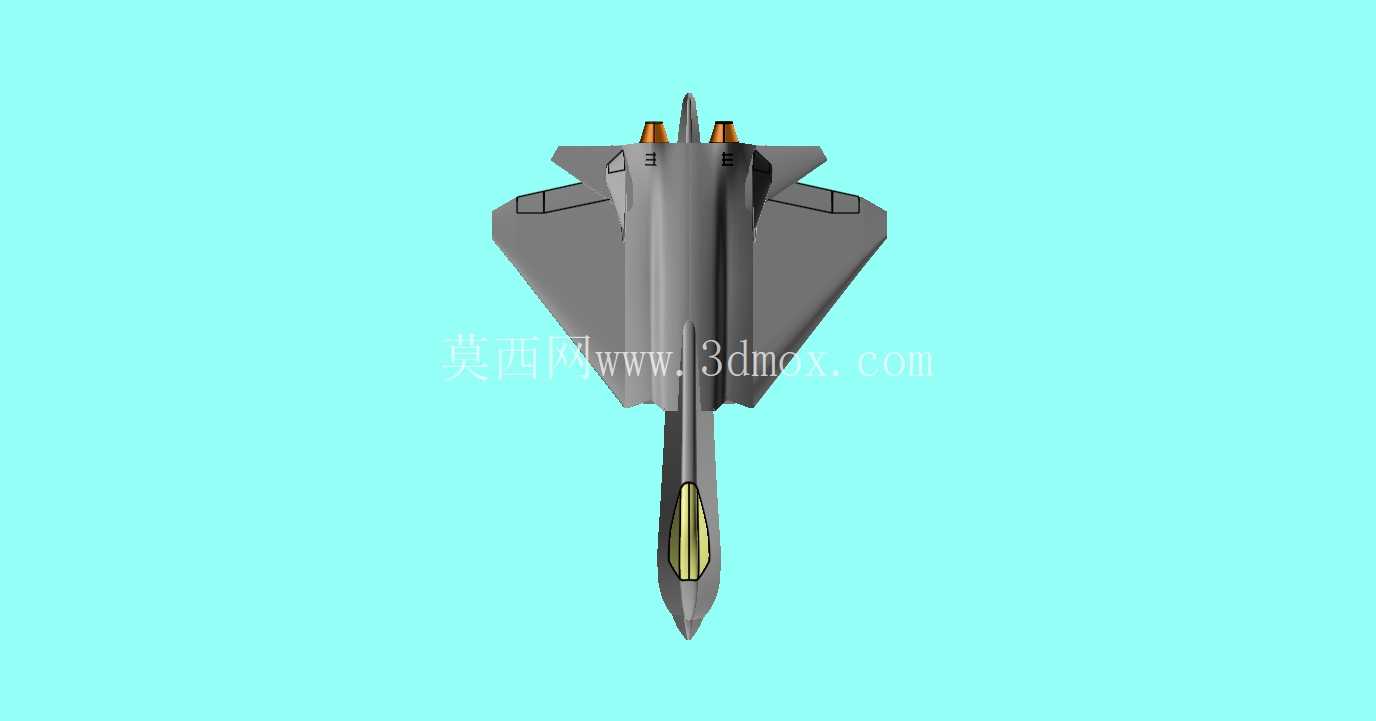

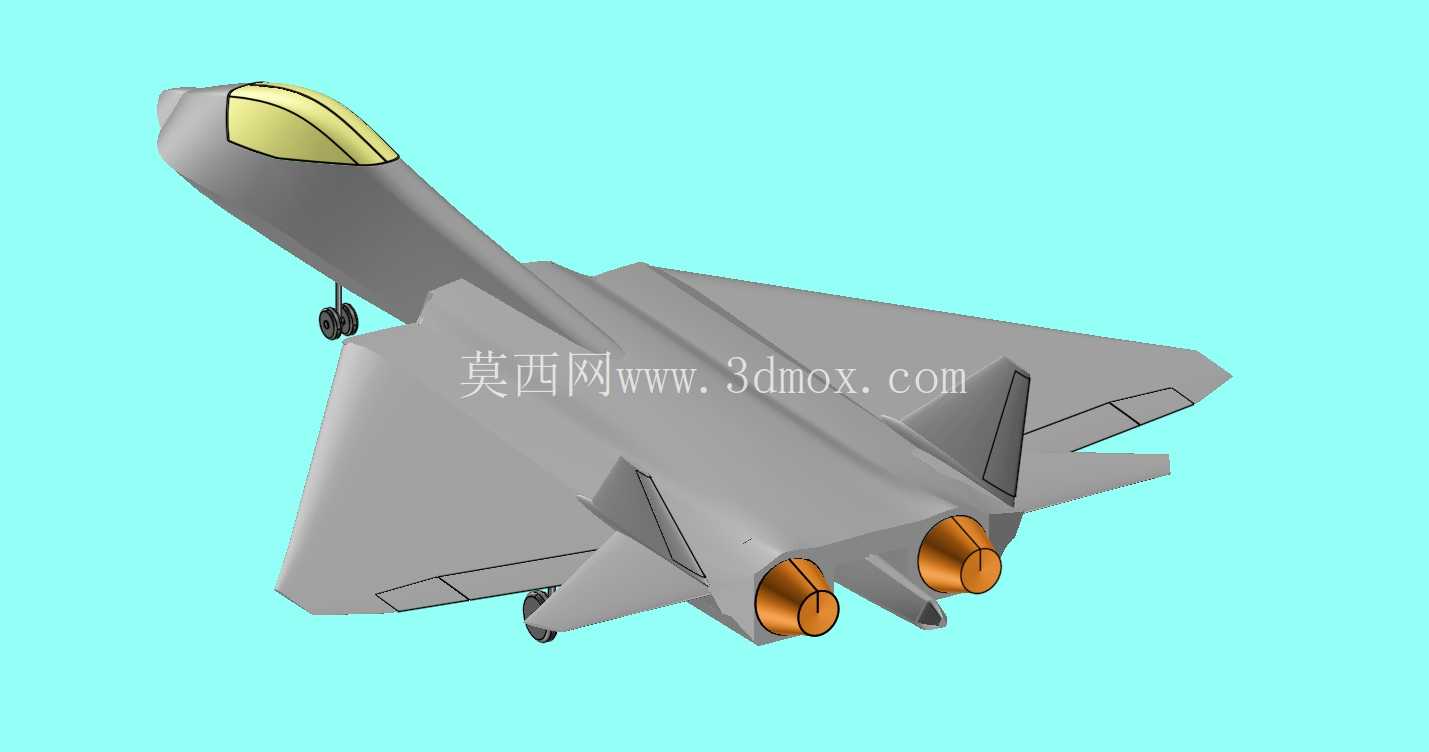

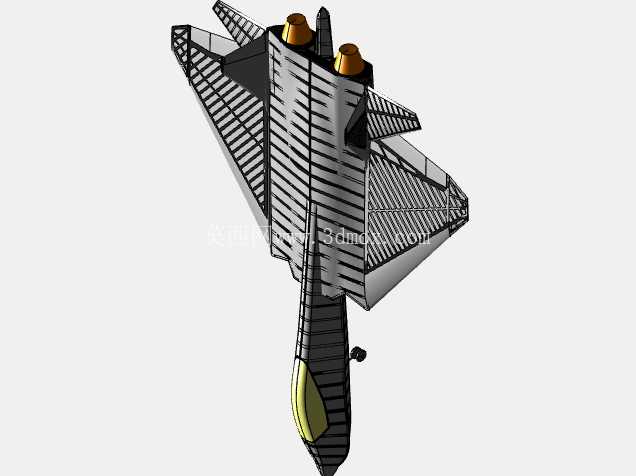

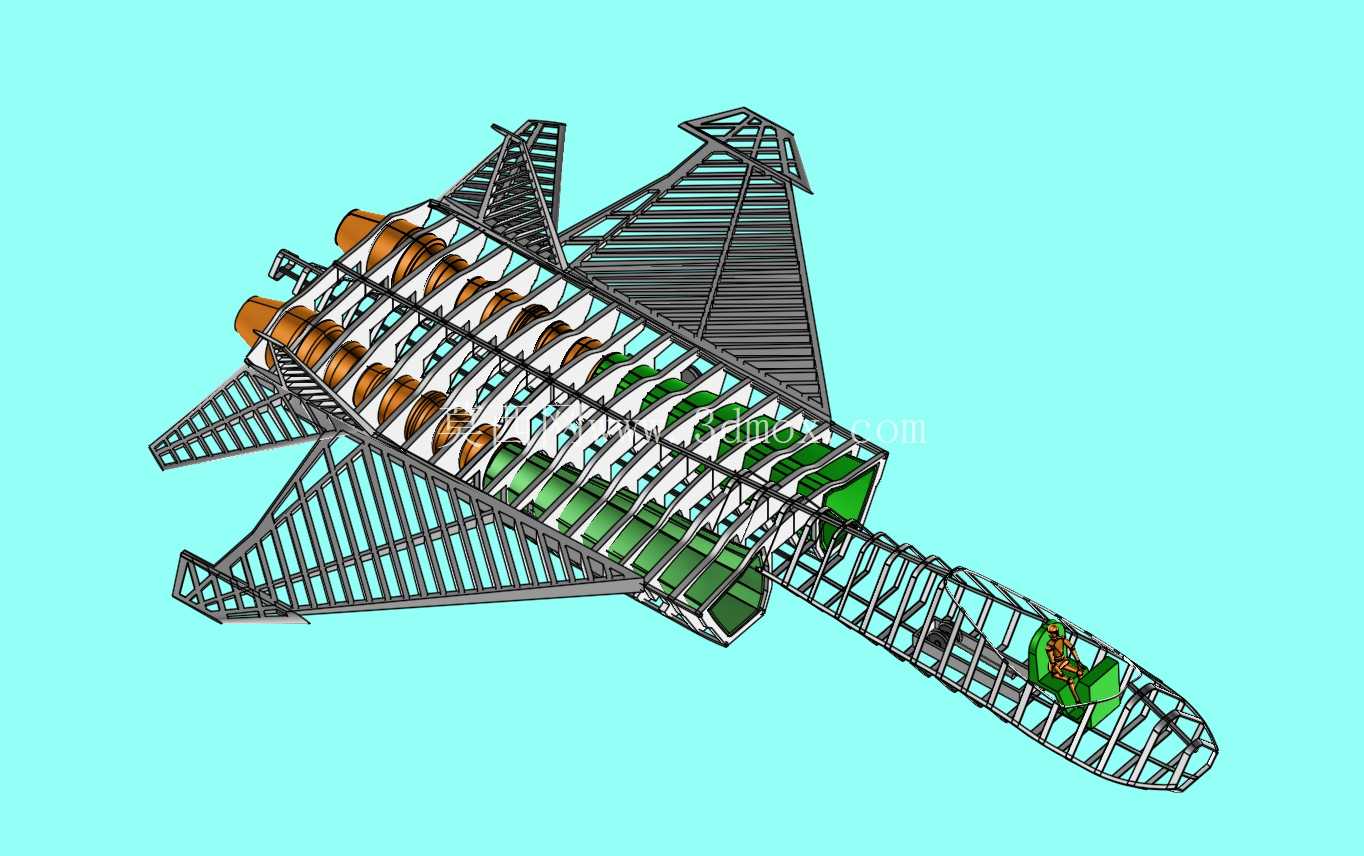

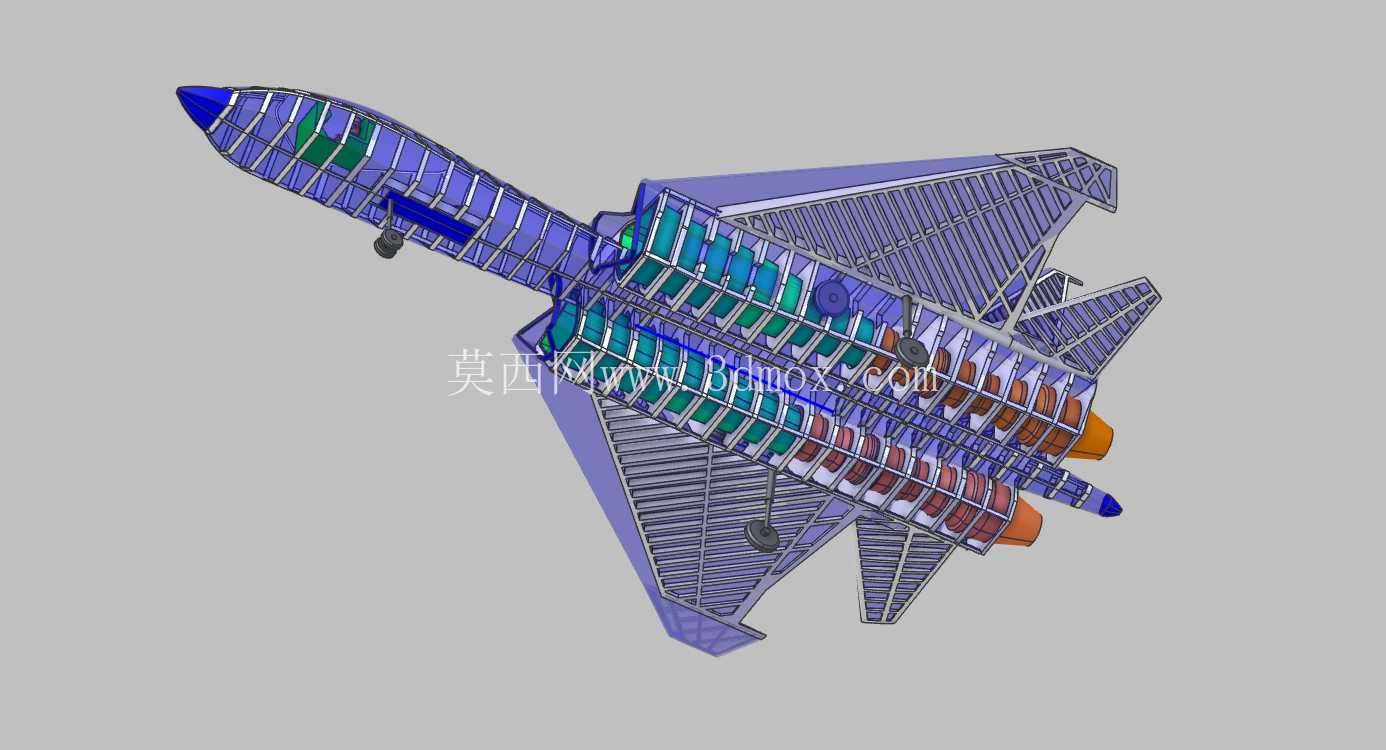

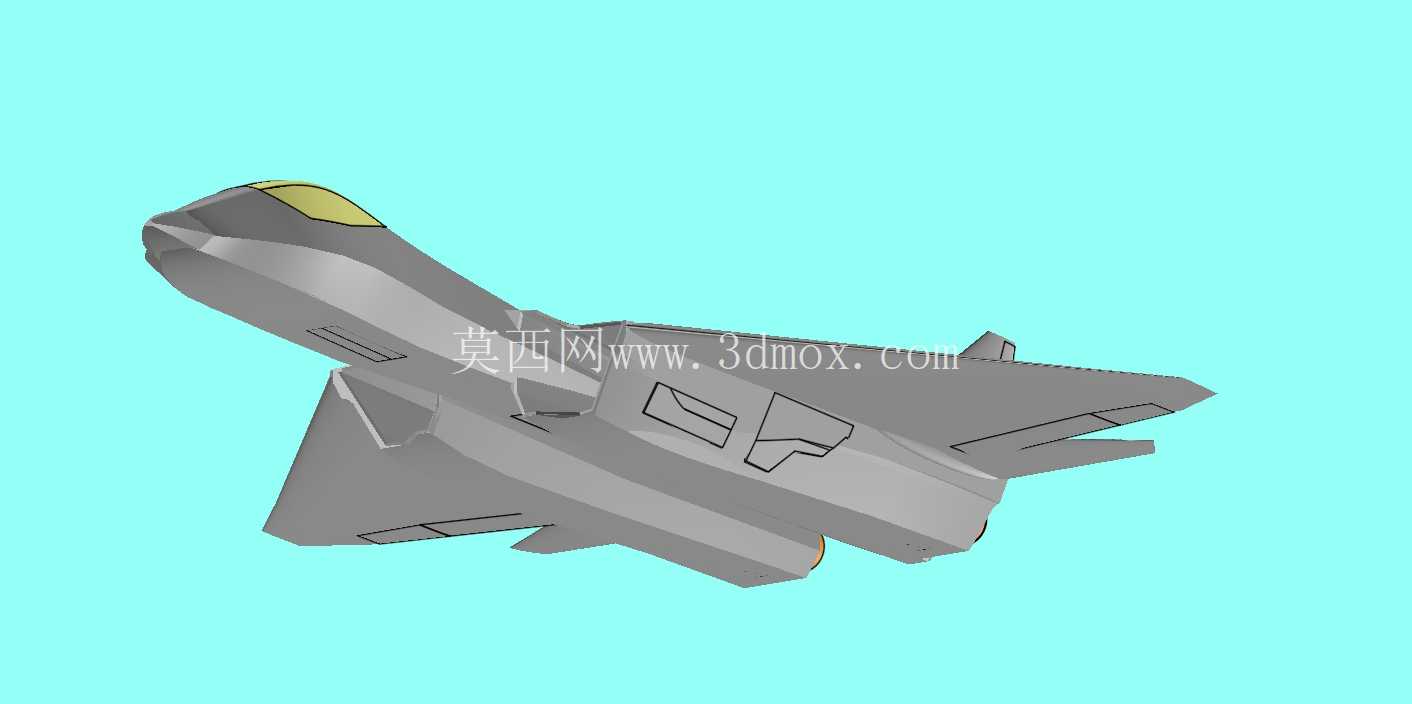

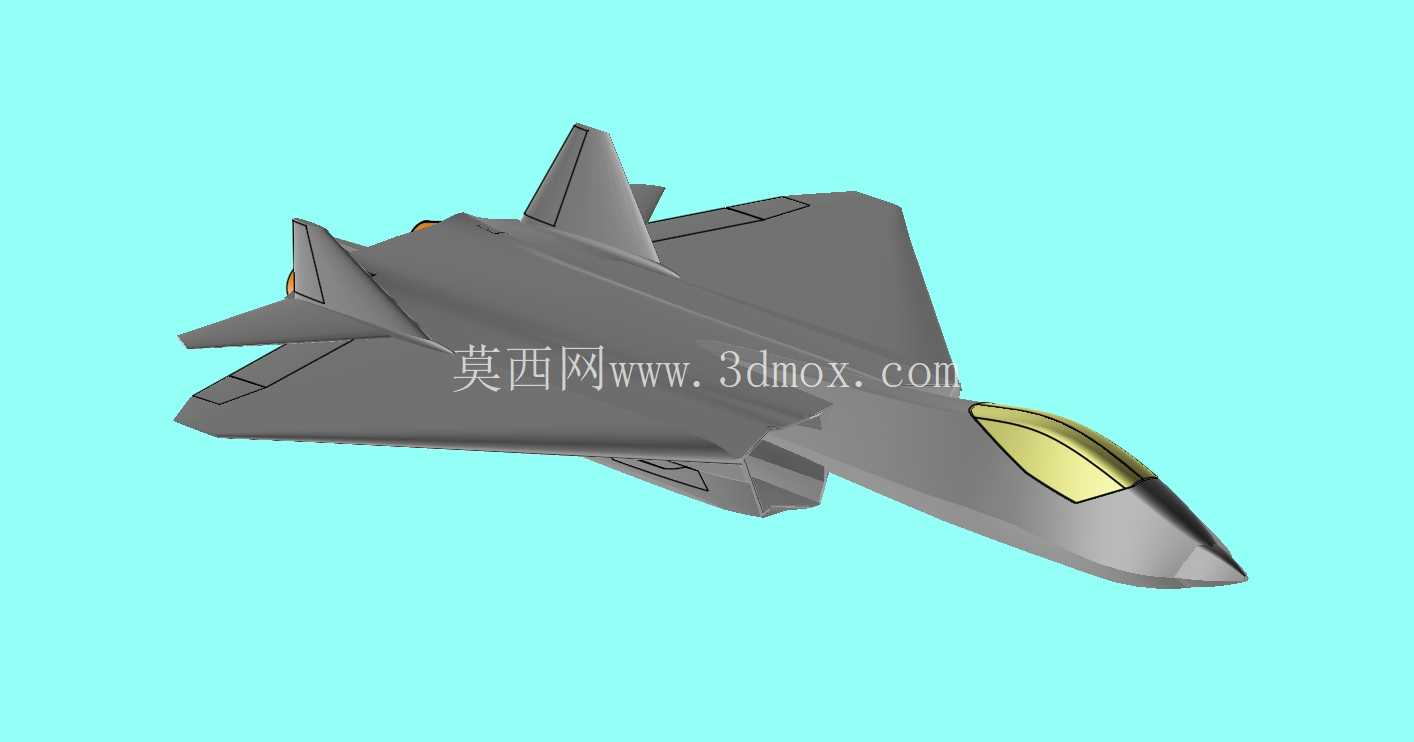

　　从功能特性上看，整套结构由148个独立实体零件组成，归集为18个子装配模块，覆盖机身主体、机翼、垂尾、动力舱段、起落架、座舱罩等全机核心结构，每个零件的拼接接口都做了定位止口设计，拼装时不需要额外做大量的打磨修配，就能保证各部件的相对位置精度，避免出现机翼安装角偏差、垂尾垂直度不足等常见的拼装模型问题。机身的气动外形严格按照苏-57的升力体布局还原，包括机翼前缘的可动边条、双发布局的宽间距发动机舱、全动垂尾的偏转角度基准、机身弹舱的轮廓凹陷都做了实体化呈现，不是简单的曲面贴片，每个结构件都有对应的实体厚度，满足3D打印、注塑开模的最小壁厚要求，不会出现薄壁打印失败、注塑填充不足的工艺问题。

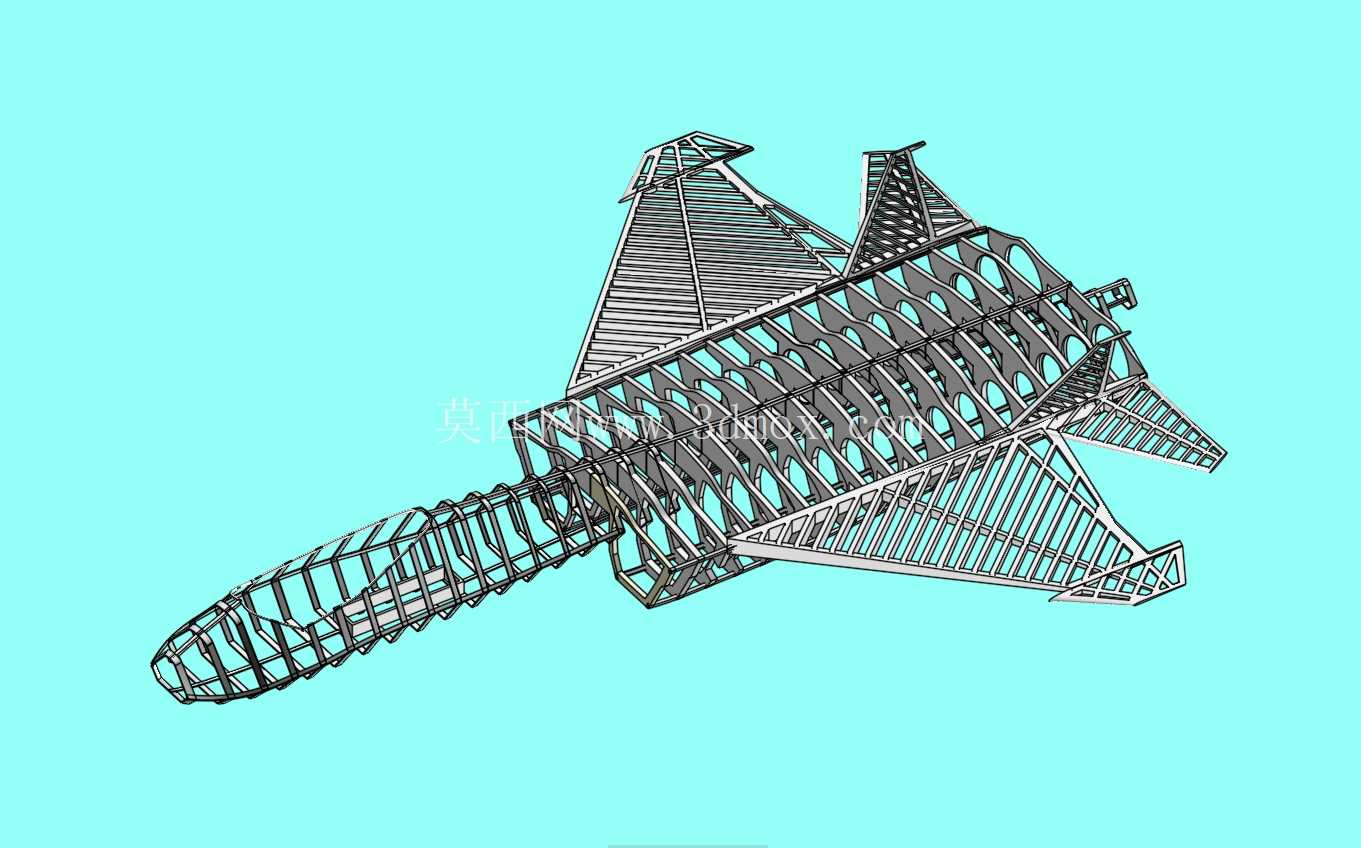

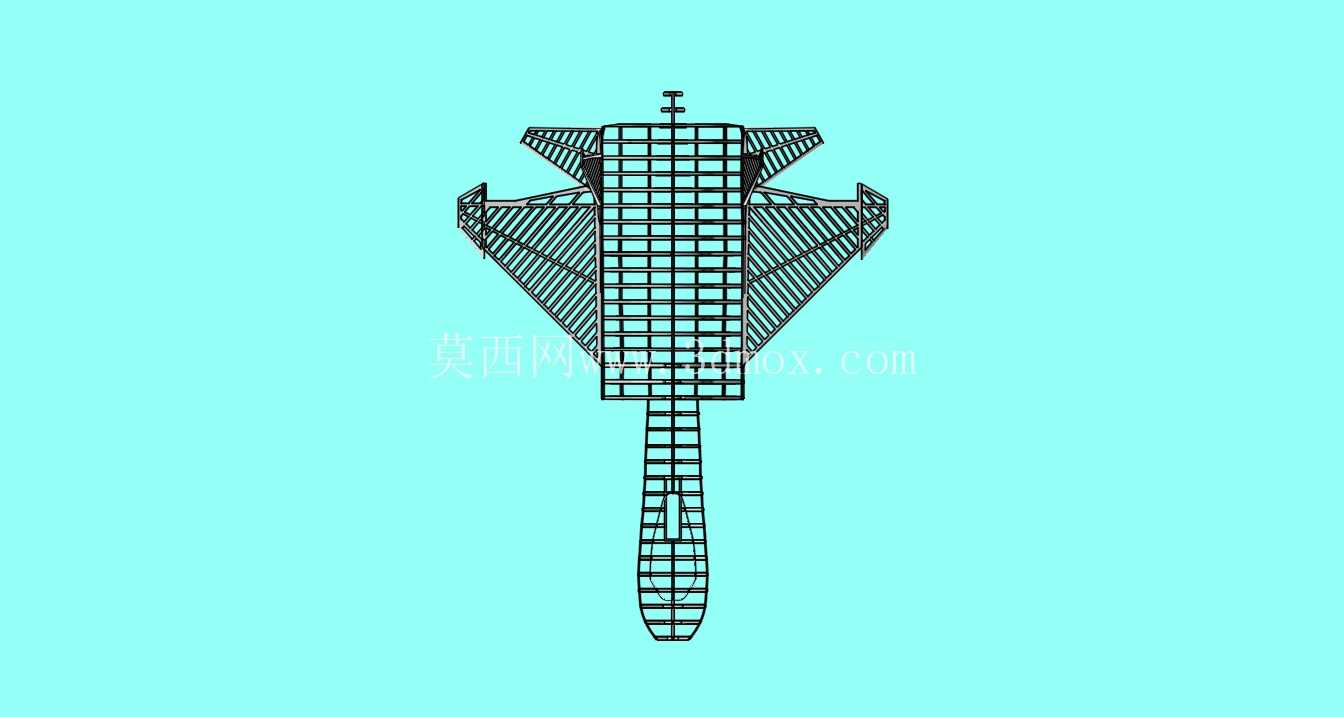

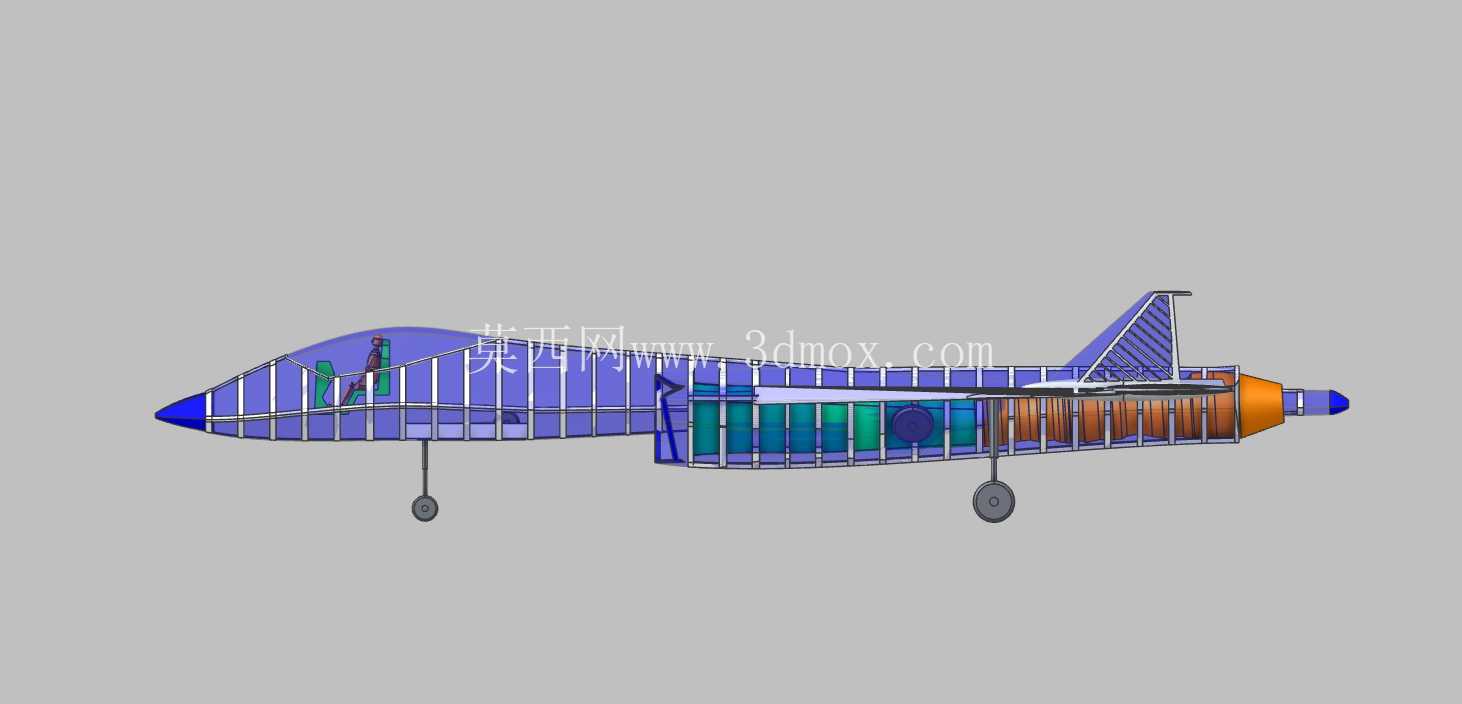

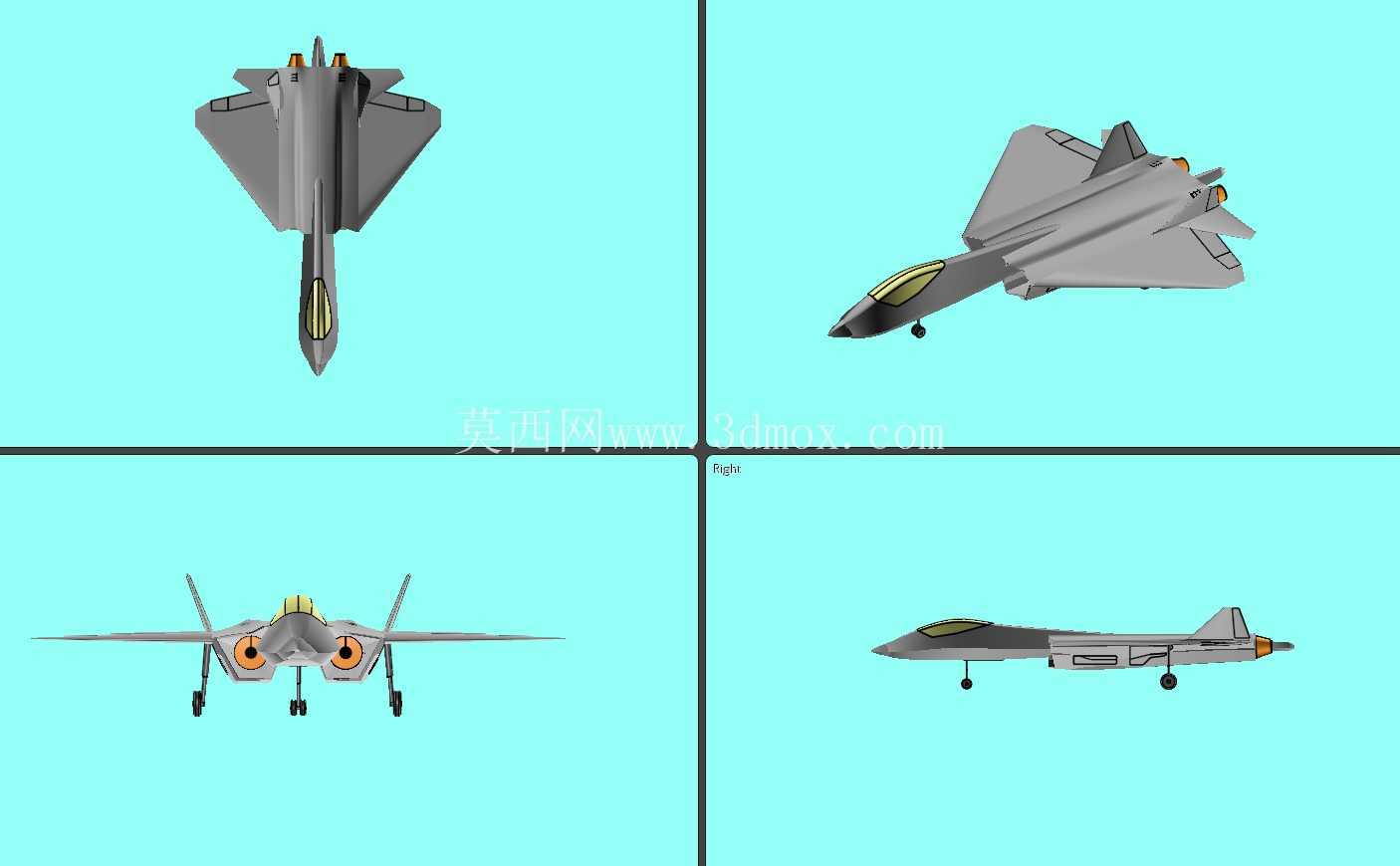

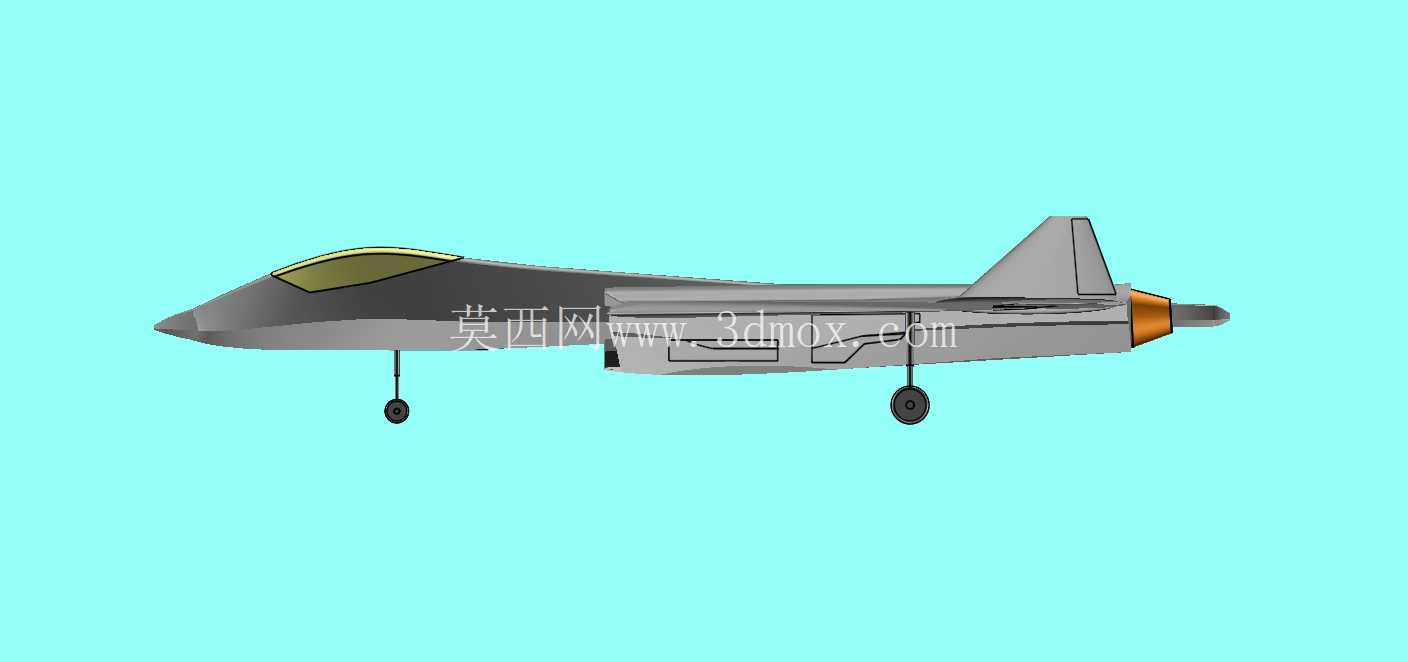

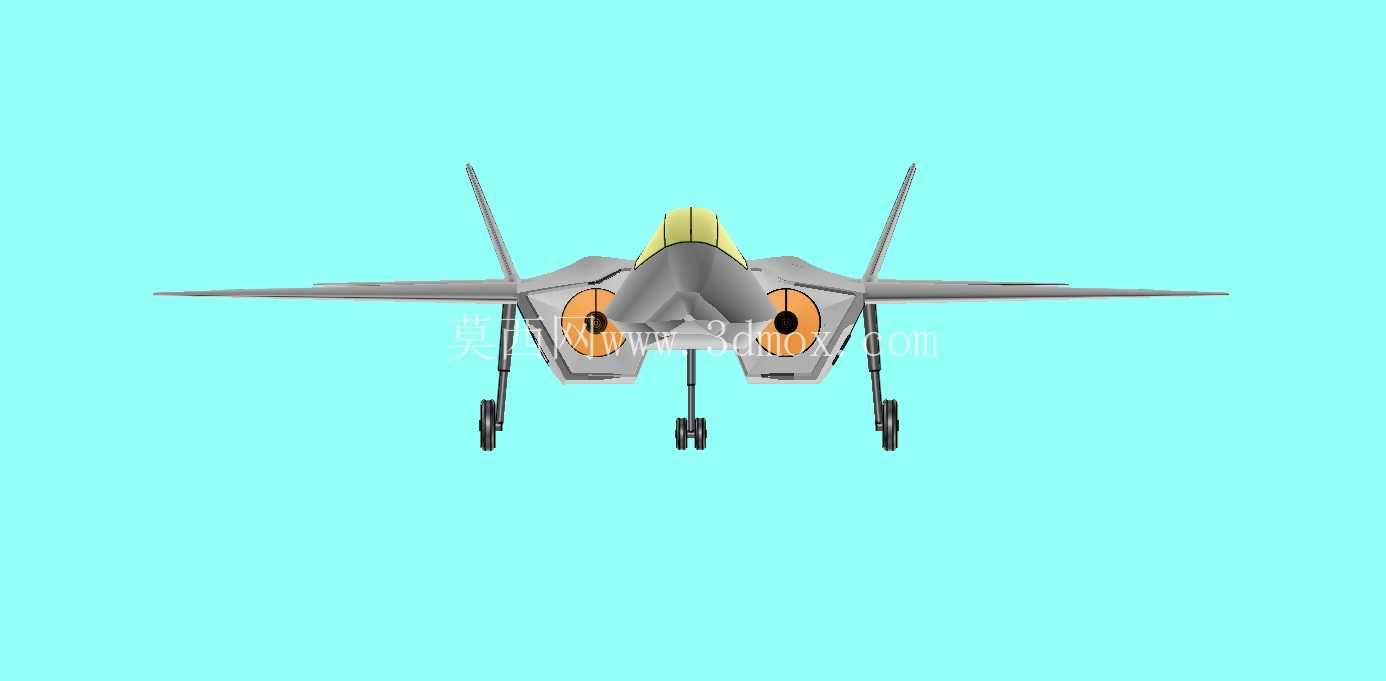

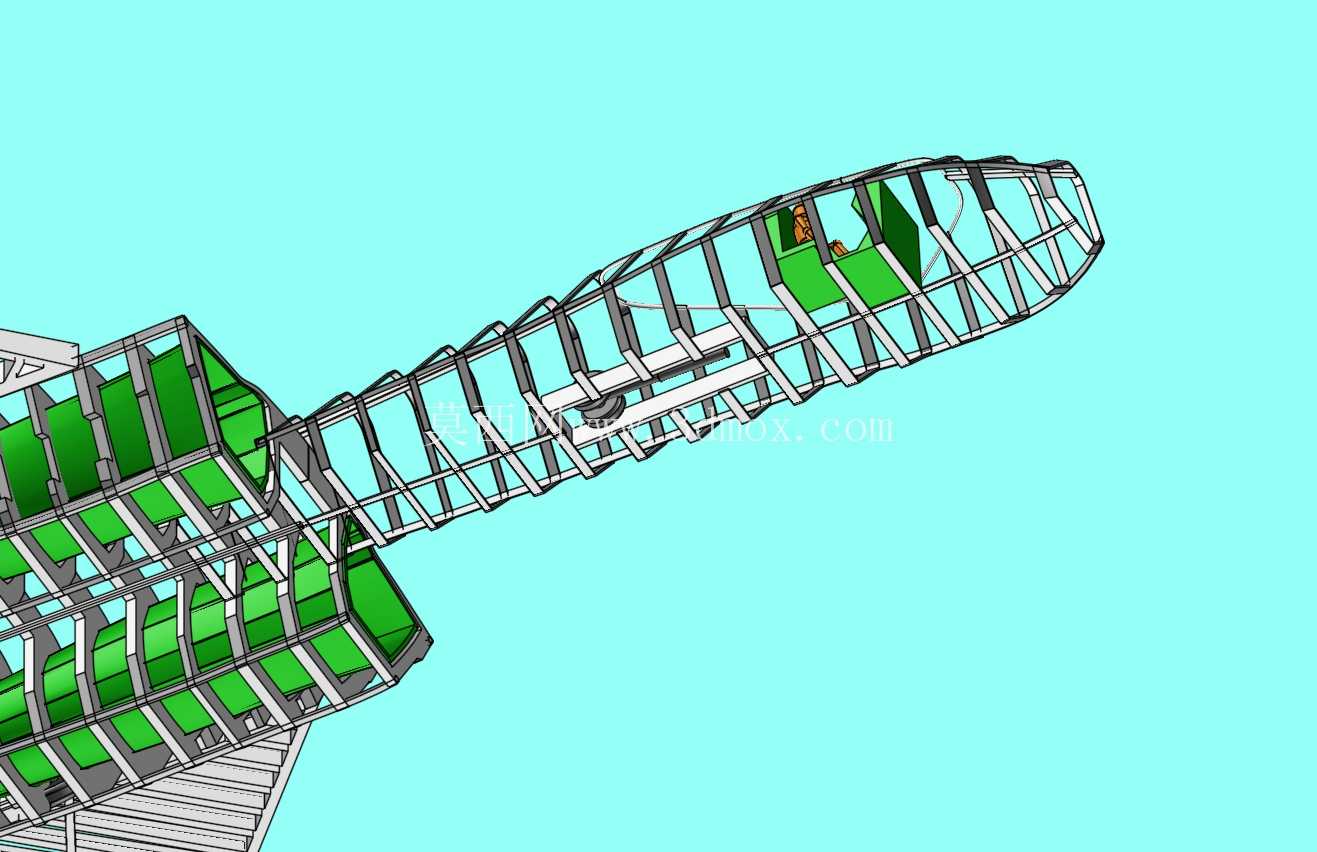

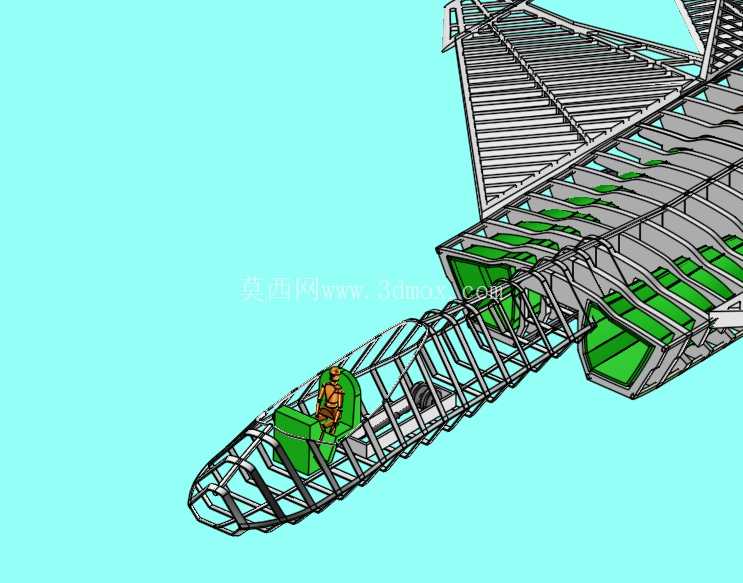

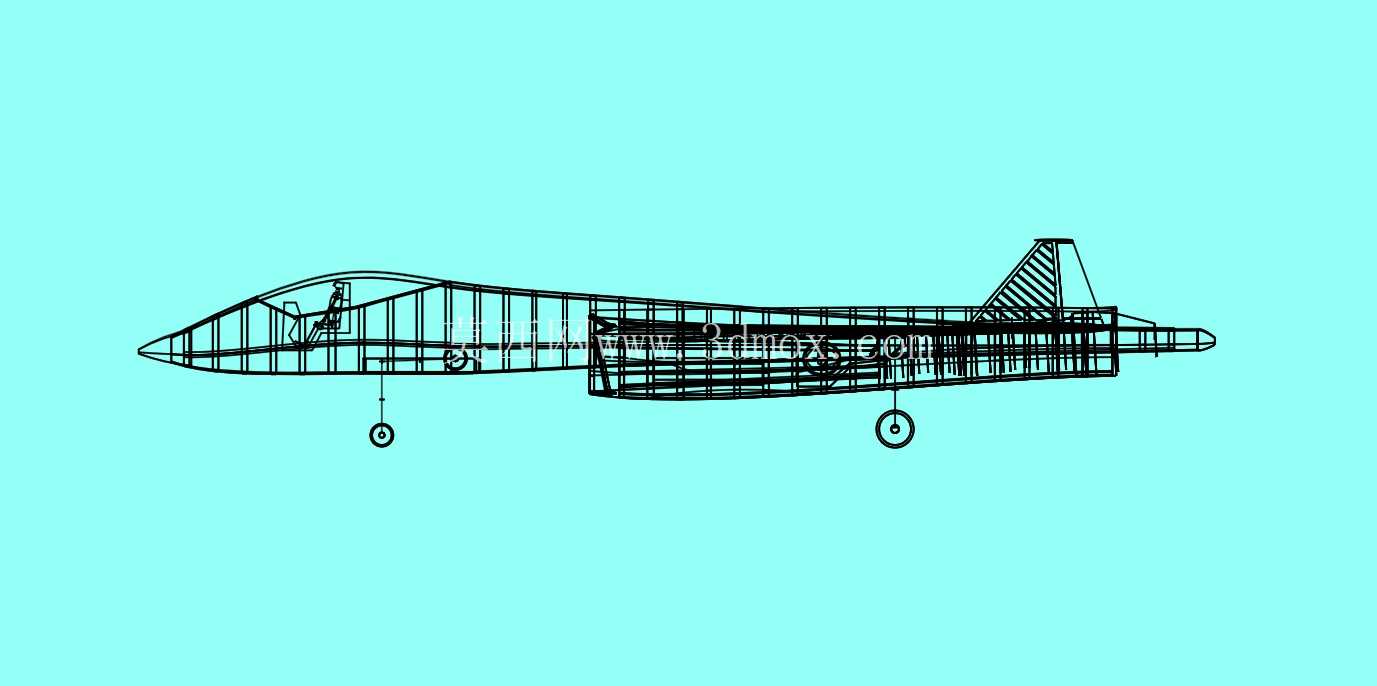

　　设计思路上，整套模型是基于苏-57的公开三视图做缩放基准开发的，在建模过程中优先保证整体气动外形的识别度与拼装的工艺可行性，对内部非外露的结构做了适度简化，同时预留了通用的安装边界：机身内部的设备舱段预留了直径20mm的通孔通道，可以穿过航模的电调走线、舵机引线；起落架的安装座预留了标准2mm轴孔，适配通用的航模起落架减震支柱；机翼的安装接口做了0.2mm的公差预留，既可以直接粘接做静态展示，也可以加装转轴做襟翼、副翼的可动改装。外形尺寸上，按照常规1:72的拼装模型比例换算，整机长度约280mm，翼展约195mm，机身最大高度（含垂尾）约65mm，各部件的安装边界都做了干涉检查：比如全动垂尾在最大偏转角度下不会与机身尾部、发动机舱产生结构干涉，起落架放下状态下的轮距、前起落架与主起落架的高度差都符合真机的比例关系，不会出现地面停放时的姿态歪斜问题；座舱罩的曲面与机身座舱段的贴合面做了0.15mm的台阶预留，方便粘接透明件时不会出现边缘凸起的问题。

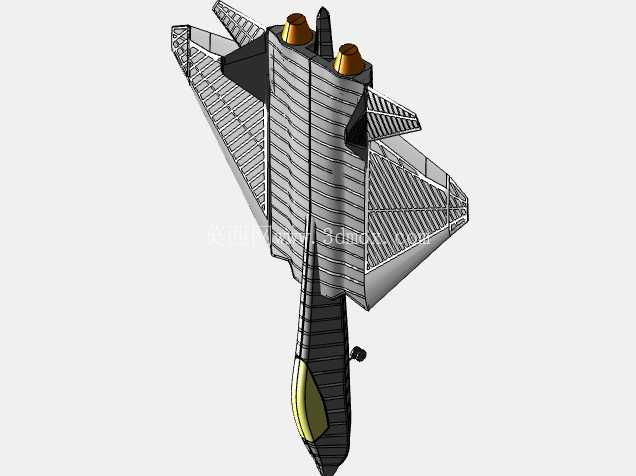

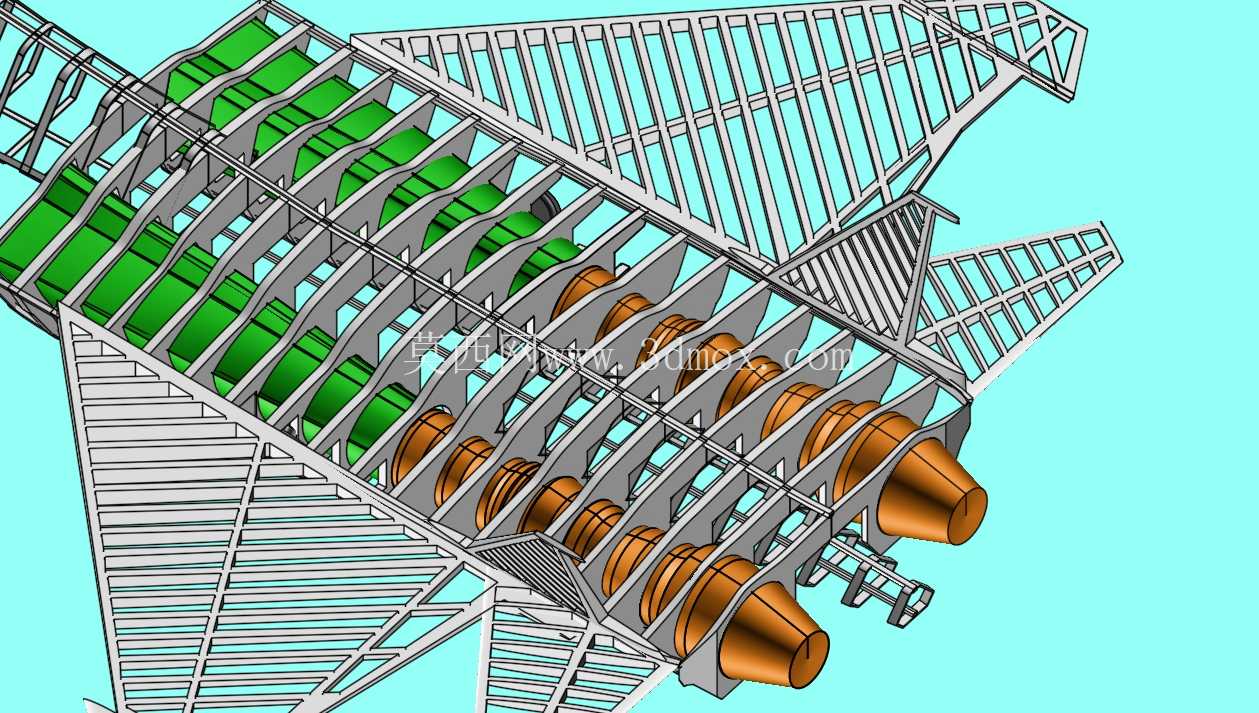

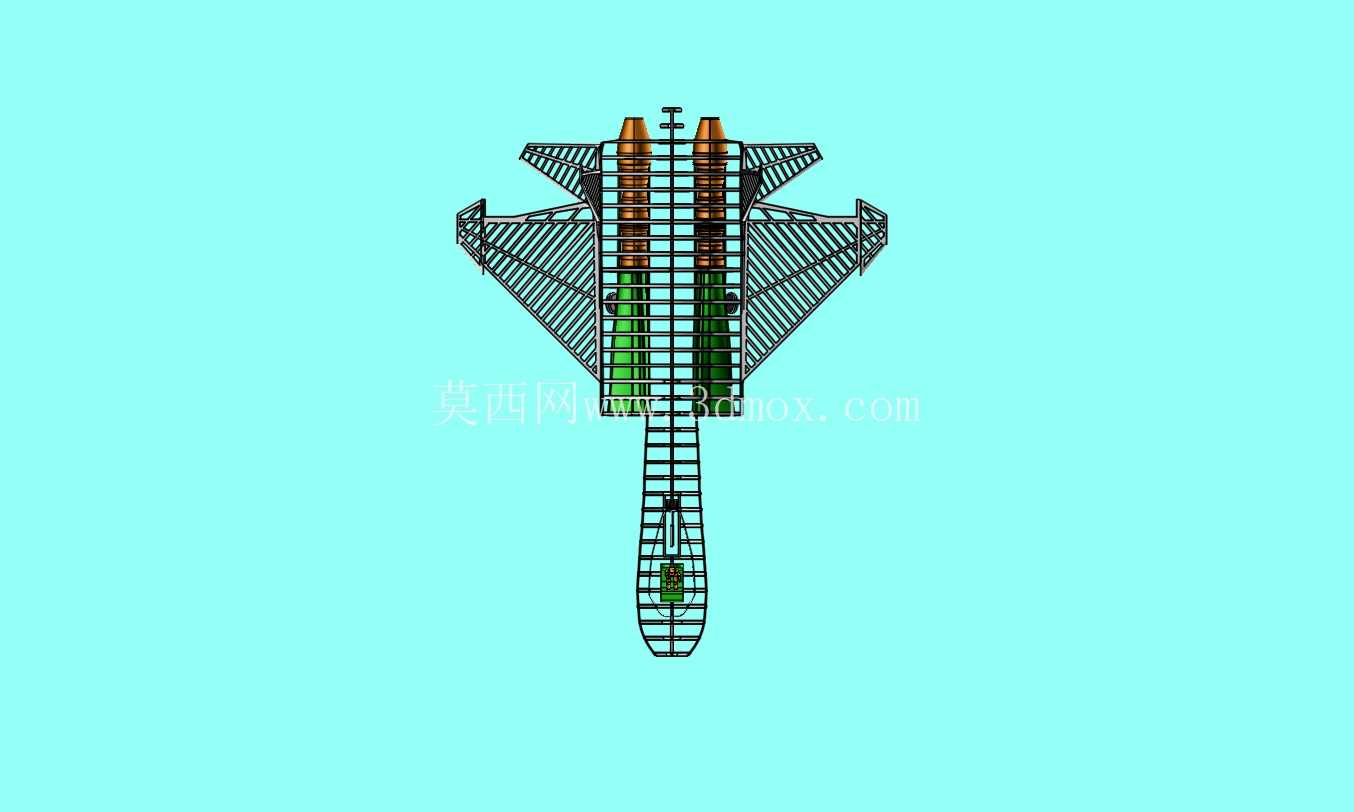

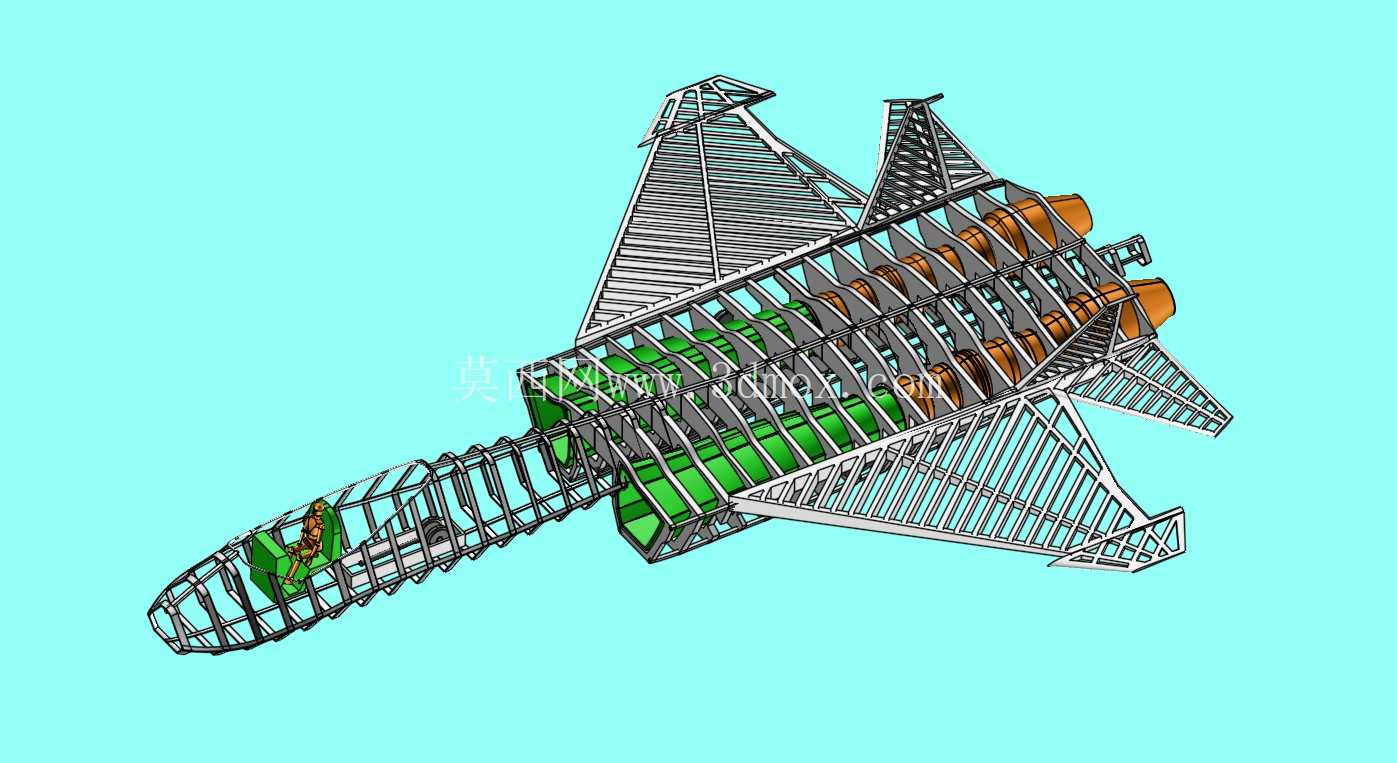

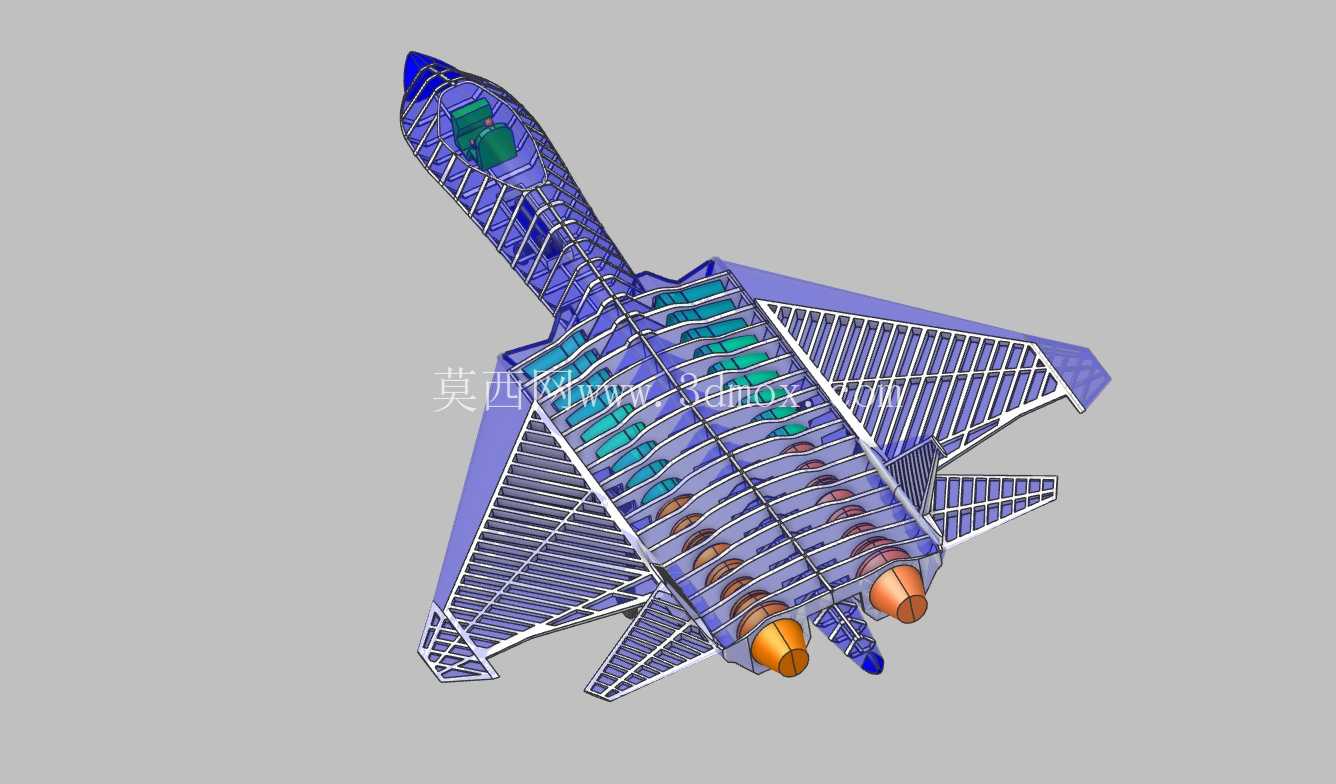

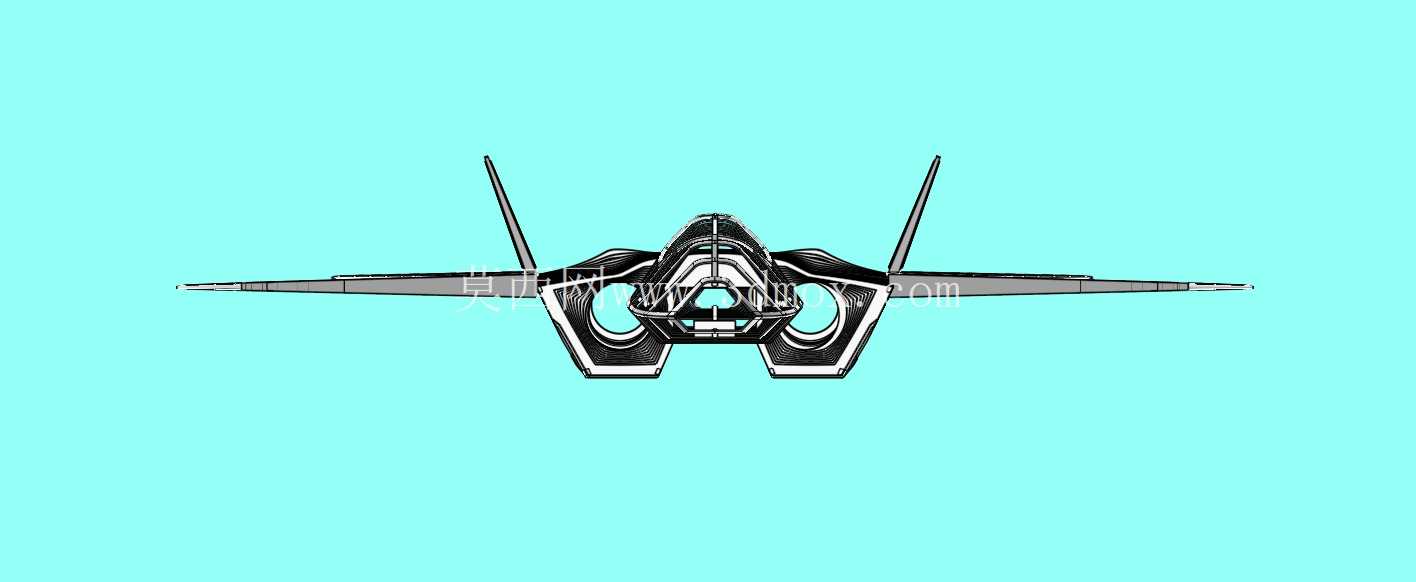

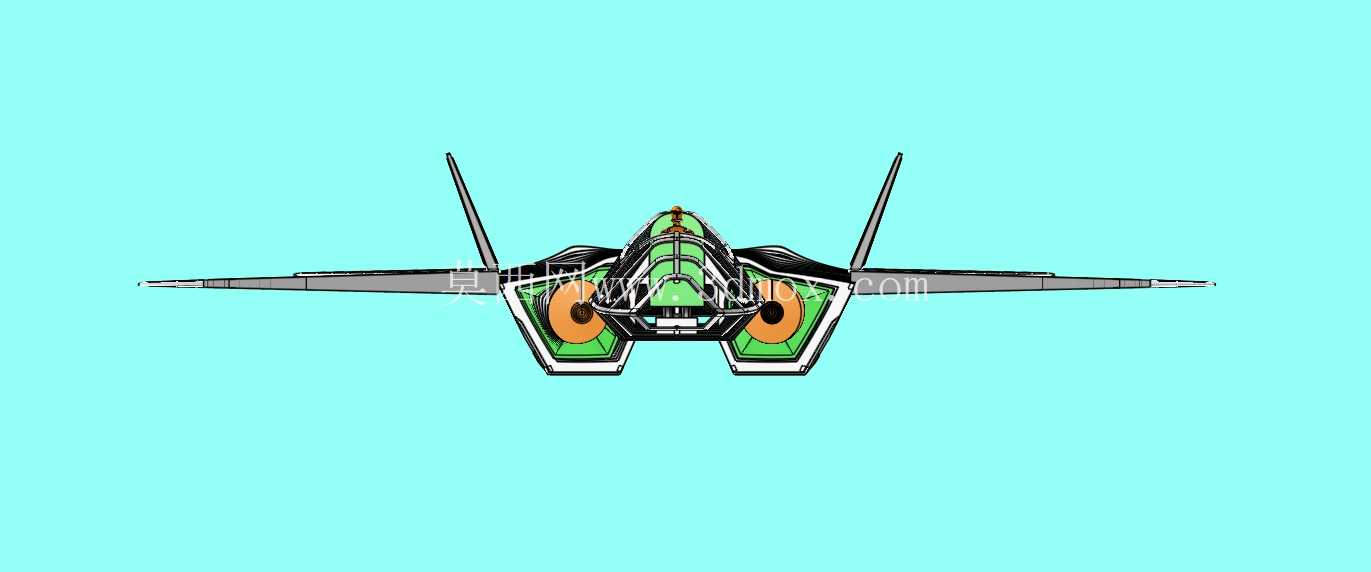

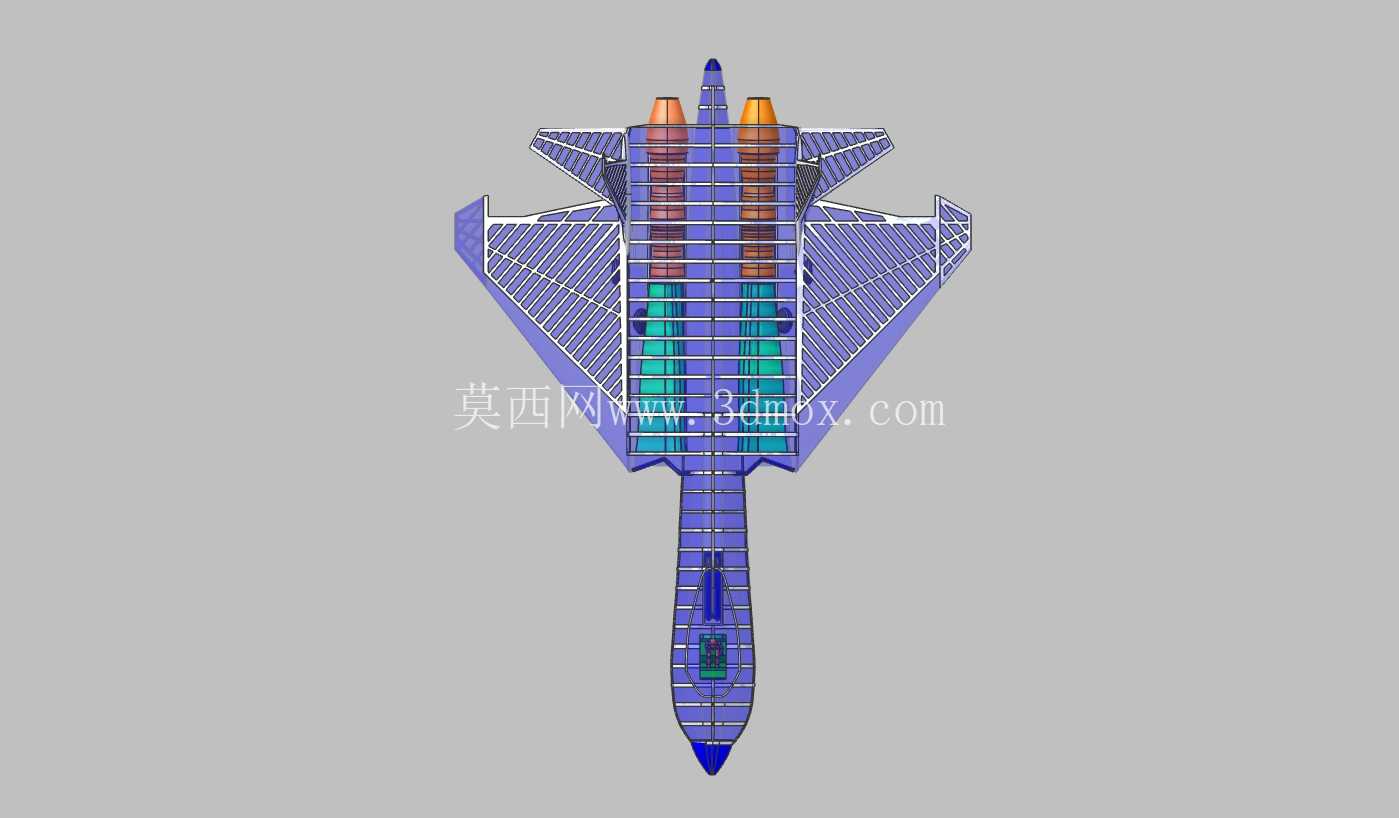

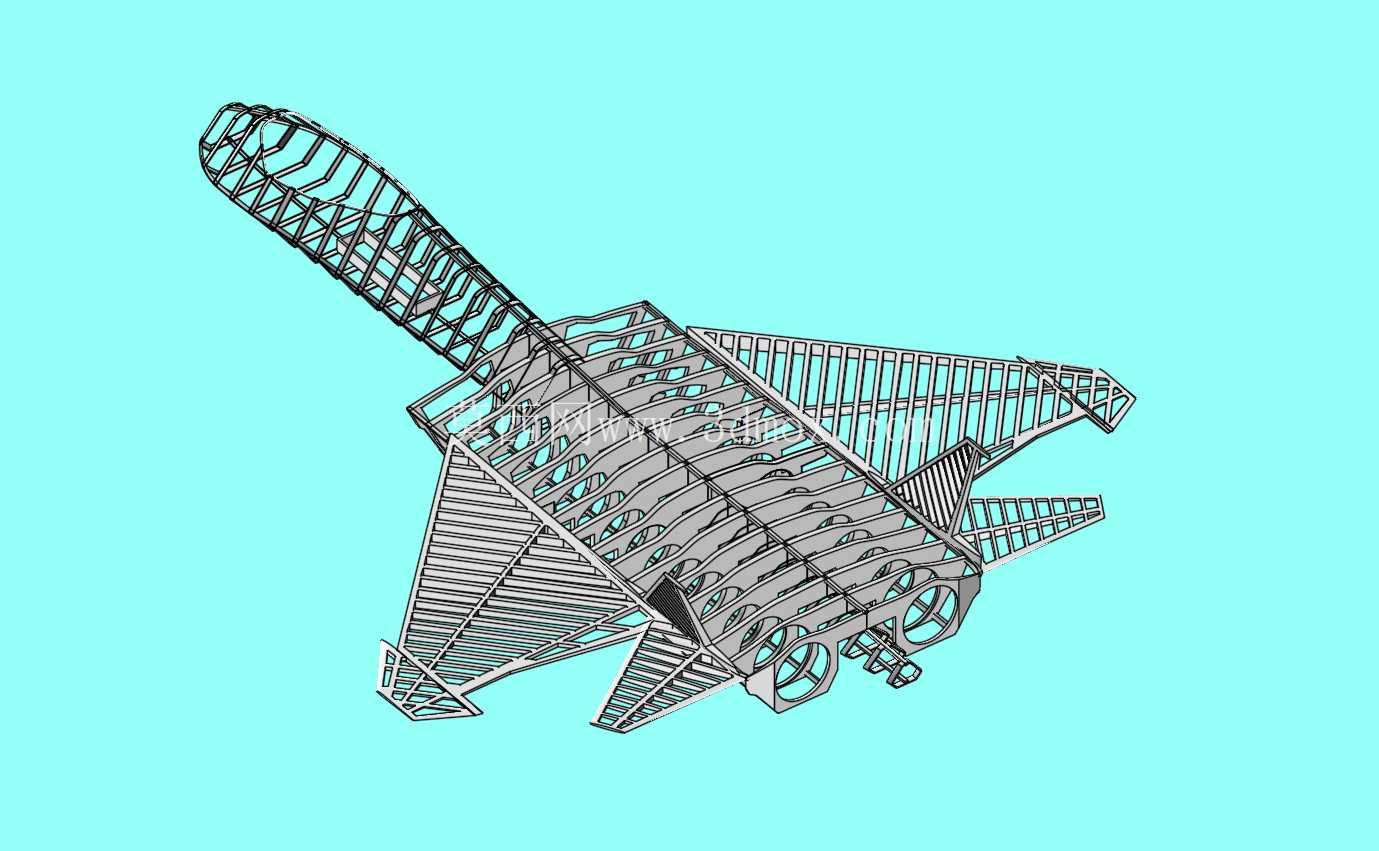

　　在结构细节处理上，发动机舱的尾喷口做了分体式设计，可以单独替换成矢量偏转状态的零件，还原苏-57的矢量机动特性；机身表面的隐身涂层接缝、弹舱门轮廓都做了浅凹槽刻画，方便后期做渗线、旧化的模型制作处理，不需要制作者额外自行刻线；进气道的内部做了实体填充，避免拼装后出现透光、能直接看到机身内部空腔的问题，提升静态展示的真实感。针对拼装的工艺性，所有零件的拔模方向都做了统一规划，大部分零件都可以无支撑打印，仅在起落架舱、机翼下表面的局部位置需要添加少量易拆除的支撑，减少后期处理的工作量；零件的壁厚统一控制在1.2mm-1.8mm之间，既保证拼装后的结构强度，不会因为轻微磕碰就出现零件断裂，也不会因为壁厚过大导致打印时间过长、材料成本过高。子装配模块的划分逻辑参考了真机的部段划分方式，比如机翼模块包含主翼、前缘边条、襟翼副翼的基础结构，尾段模块包含两个垂尾、两个水平安定面、尾椎结构，动力模块包含两个发动机舱、尾喷口结构，这种划分方式既方便分模块涂装，也可以根据需求替换不同状态的部段，比如替换成起落架收起的飞行状态零件，或者打开弹舱门的展示状态零件。
