工业机械臂用紧凑型回转支承结构设计

在协作机械臂关节、小型回转工作台、自动化转位机构的设计选型过程中，很多工程师都会遇到安装空间局促但负载要求严苛的矛盾——常规标准回转支承往往需要预留较大的安装法兰空间，而薄壁深沟球轴承又无法同时承受径向、轴向与倾覆力矩的复合载荷，这一版回转支承的结构设计，正是针对这类紧凑安装场景做的定向优化。

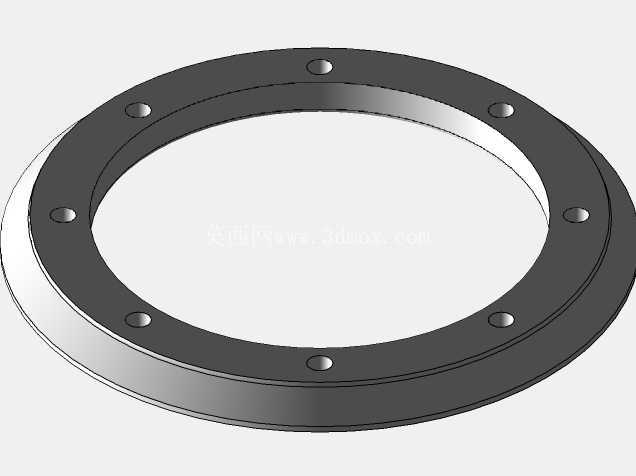

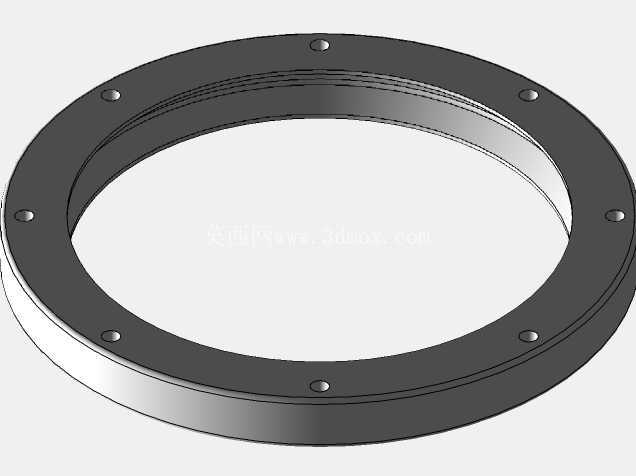

从实际使用场景来看，这类轴承最核心的应用场景集中在桌面级协作机械臂的腰转关节、末端执行器回转基座、小型焊接变位机的转台支撑，以及3C自动化设备里的角度调整工位。不同于重型工程机械用的大尺寸回转支承，这款结构在设计时特意压缩了轴向安装厚度，整体法兰盘的安装孔采用均布设计，不需要额外加工定位止口就能通过螺栓组实现可靠固定，对于安装空间轴向尺寸受限的设备来说，能直接降低整机的结构高度，减少不必要的支撑座加工量。

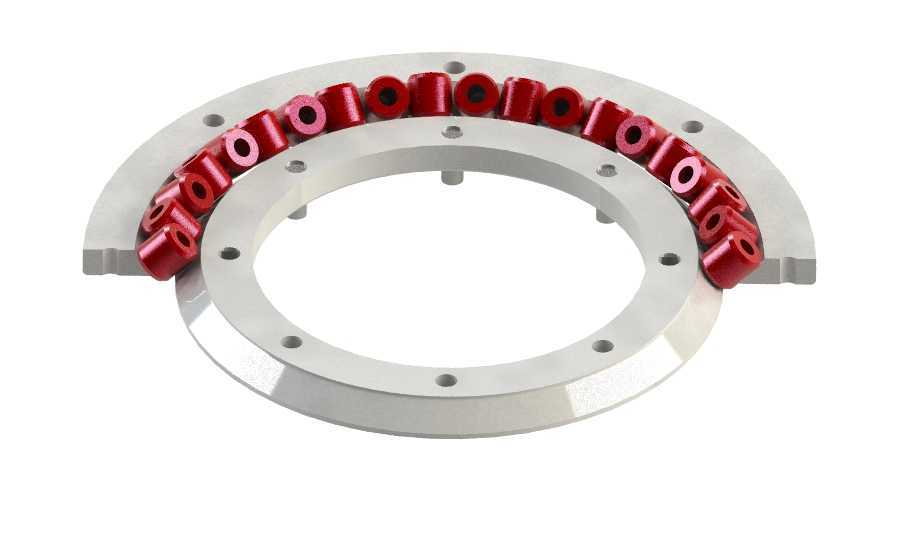

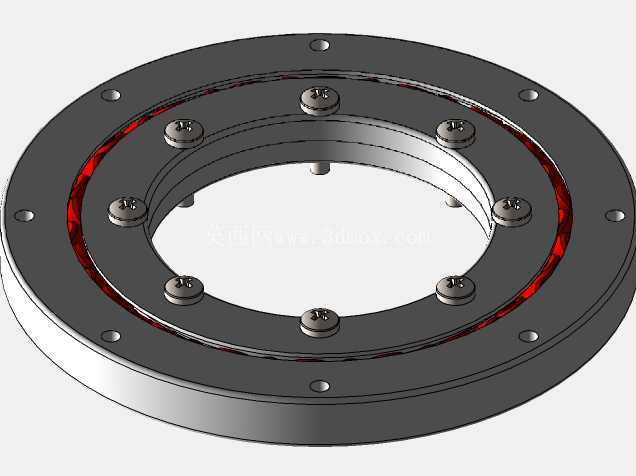

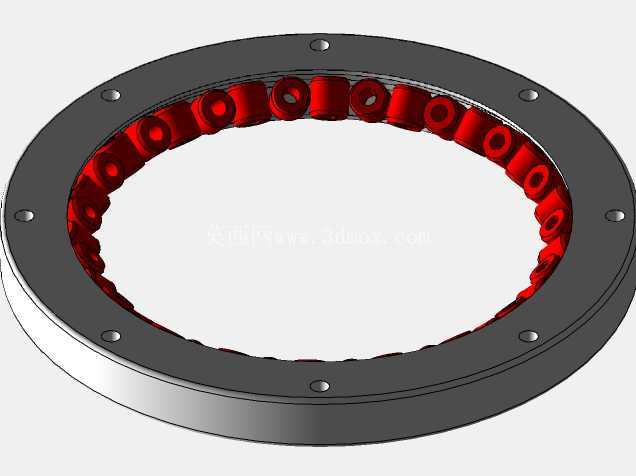

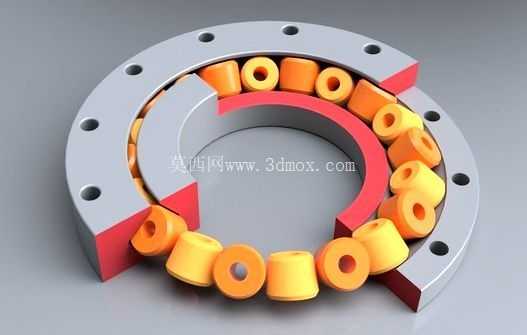

功能特性层面，这款轴承采用了分体式保持架搭配圆柱滚动体的结构，滚动体沿滚道呈环形排布，相比同尺寸的球轴承，线接触的滚动形式能在更小的接触应力下承受更大的径向与轴向复合载荷，同时可以抵消一定程度的倾覆力矩——这一点对于机械臂关节来说尤为重要，当臂展伸展带载时，关节位置会承受持续的偏心载荷，常规轴承容易出现滚道点蚀、卡滞的问题，而这种排布的滚动体可以将载荷均匀分散到每个接触点，避免局部应力集中。设计时还特意将内外圈的安装法兰做了一体化处理，不需要额外配置轴承座，安装时直接通过法兰上的通孔穿入螺栓即可完成固定，省去了传统轴承安装时的同轴度找正步骤，对于装配环节来说能有效降低工时消耗。

从设计思路上看，整个结构的建模过程完全围绕参数化可调展开：内外圈的滚道直径、滚动体的数量与尺寸、法兰盘的安装孔位间距都设置了可驱动的参数关系，工程师在调用模型时，可以根据自身设计的负载要求、安装空间尺寸，直接修改对应参数就能生成适配的轴承结构，不需要从零开始绘制滚道曲线与保持架结构。保持架的分段式设计也做了针对性优化，每段保持架对应一组滚动体，相比整体式保持架，在小尺寸轴承的加工环节里，分段结构的加工难度更低，后期维护时如果出现单个滚动体磨损，只需要拆卸对应段的保持架就能完成更换，不需要将整个轴承完全拆解。

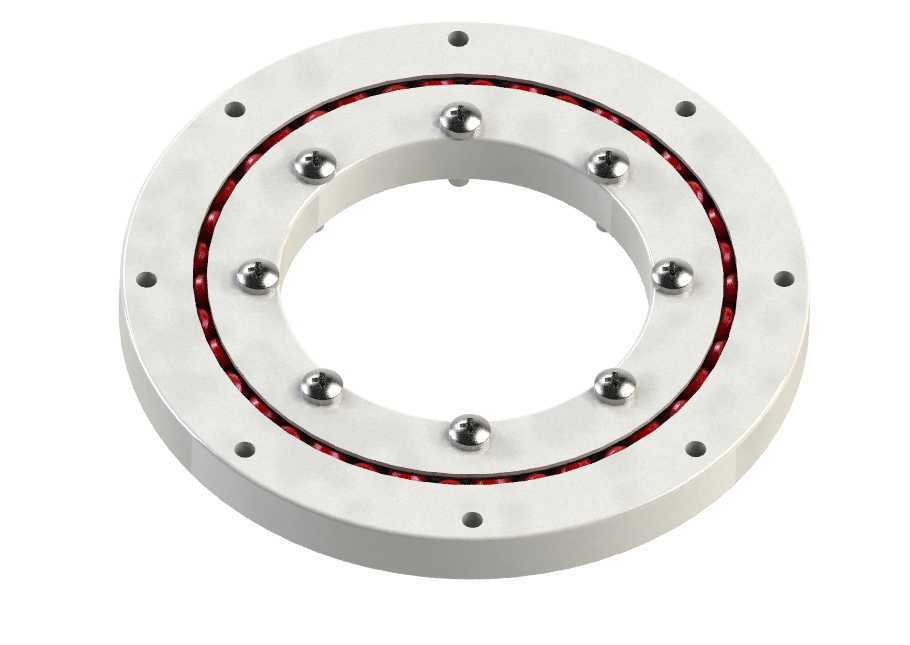

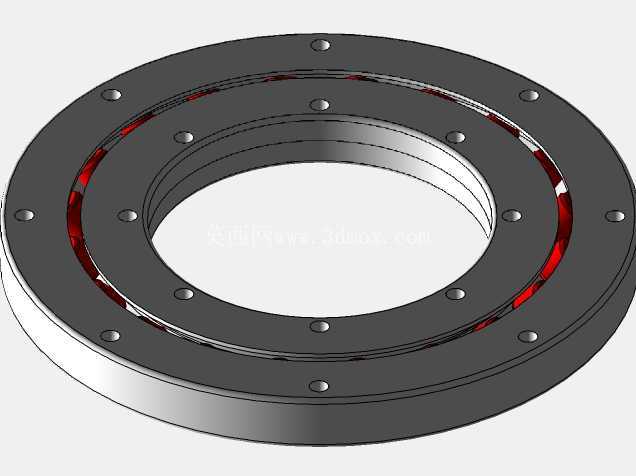

安装边界与尺寸层面，这款轴承的轴向总厚度控制在较薄的区间，内圈的通孔直径预留了足够的走线空间——这一点是针对机械臂关节设计特意做的优化，机械臂内部的动力线、编码器线束都可以从轴承内圈的中空位置穿过，避免走线外露影响设备外观，也能防止线束随关节回转时出现缠绕磨损的问题。法兰盘上的安装孔采用等角度均布，孔位的中心圆直径与常见的小型伺服电机法兰尺寸做了适配，不需要额外设计转接法兰就能直接和标准伺服电机的输出端配合安装。滚道的密封槽预留了标准密封圈的安装位置，在有粉尘、切削液的工业场景下使用时，可以加装密封圈防止杂质进入滚道，延长轴承的维护周期。

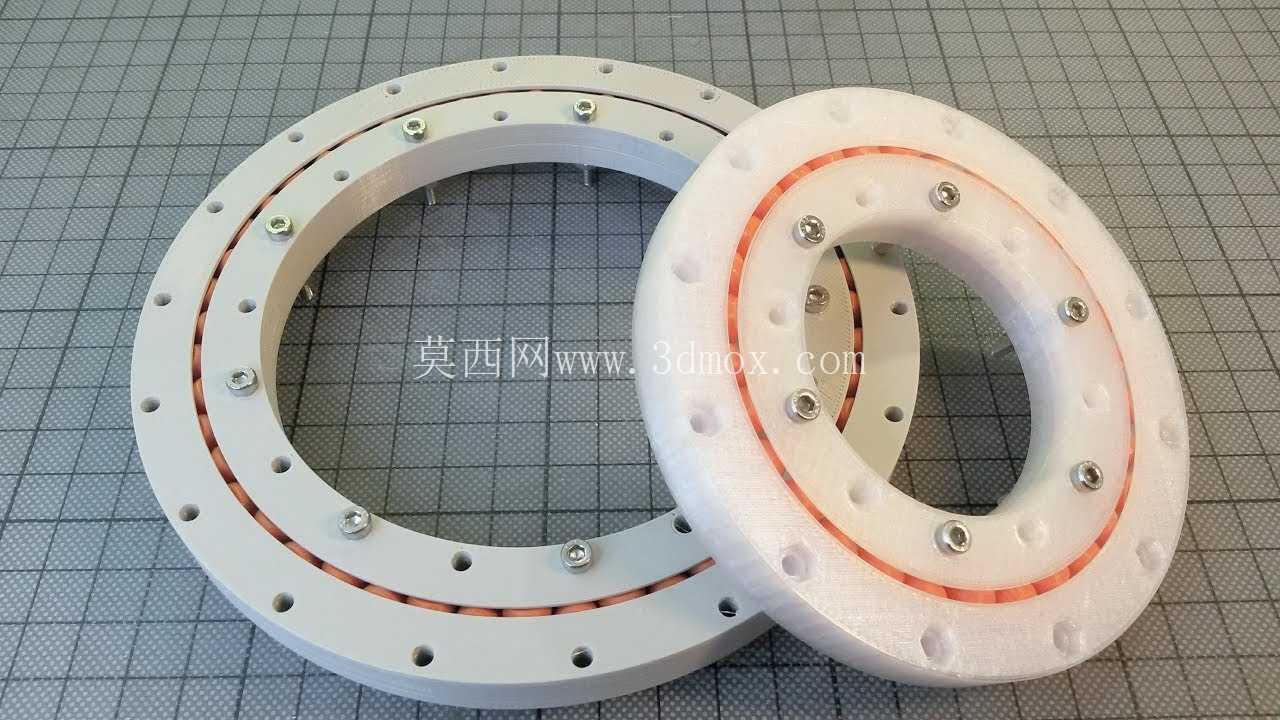

实际选型参考时，需要注意这类轴承的预紧力调整是通过内外圈的配合公差实现的，建模时已经将滚道的配合间隙设置为合理的预紧区间，加工时只要按照图纸给定的公差要求加工内外圈滚道，装配后就能实现零侧隙的回转精度，适合对回转定位精度有要求的场合，比如视觉检测工位的转台、点胶设备的旋转轴，都能满足重复定位精度的使用要求。另外模型附带的可打印结构文件，可以直接用来做3D打印的样件验证，在设计初期不需要开模加工金属件，就能完成结构的装配干涉检查、负载能力的初步验证，缩短整个项目的研发迭代周期。
