铸造生产线处理媒体支撑维护工装结构

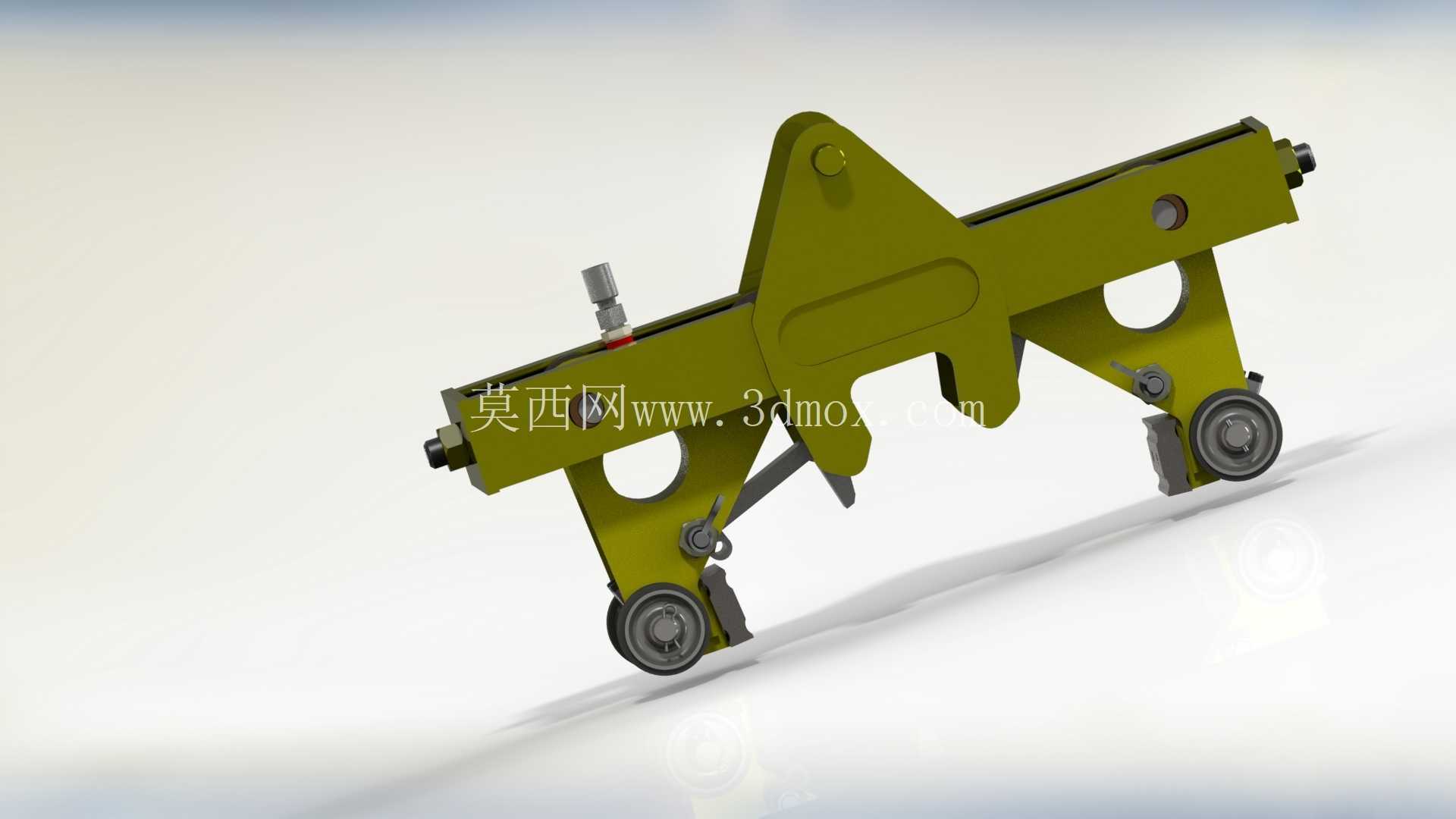

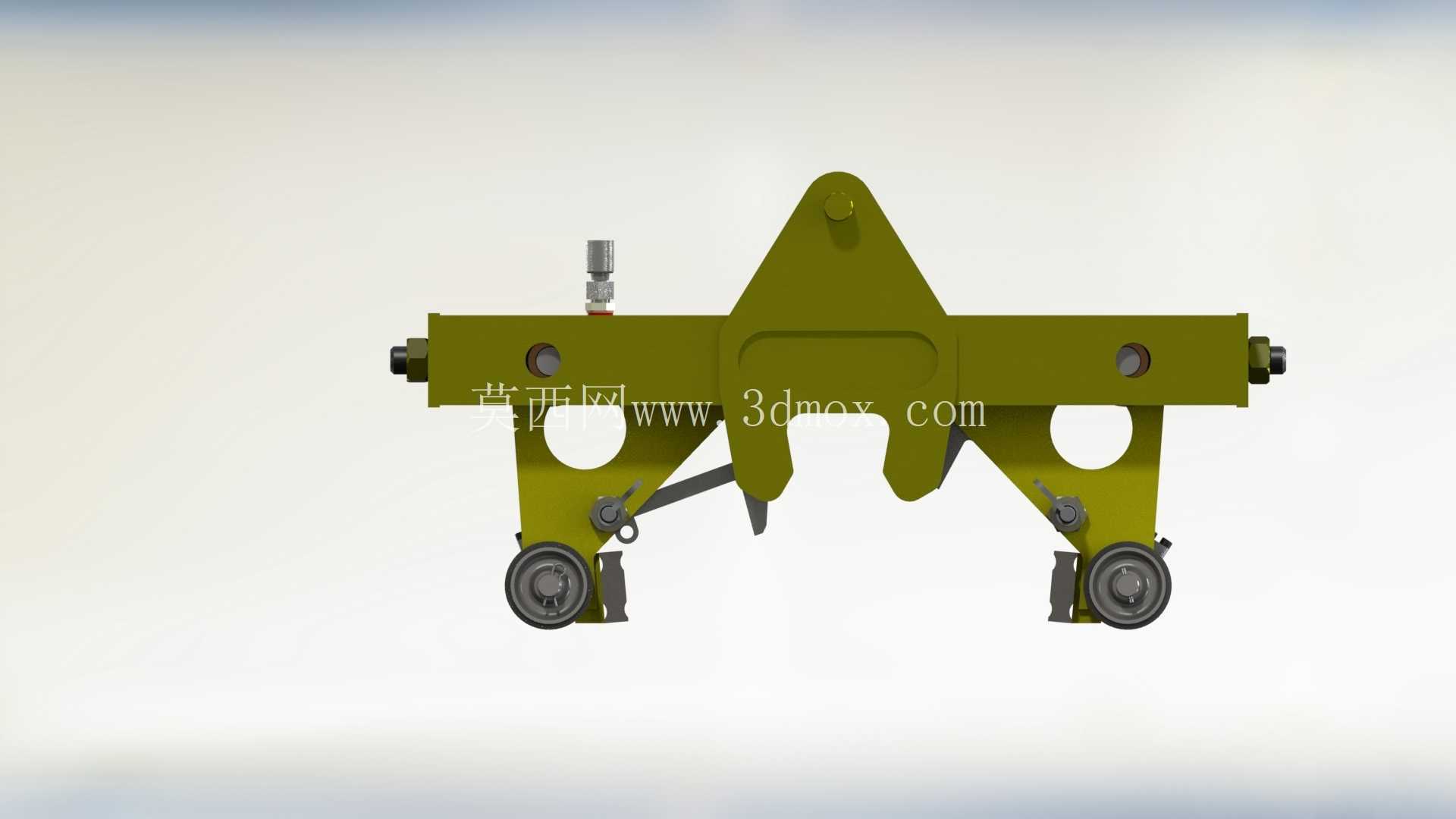

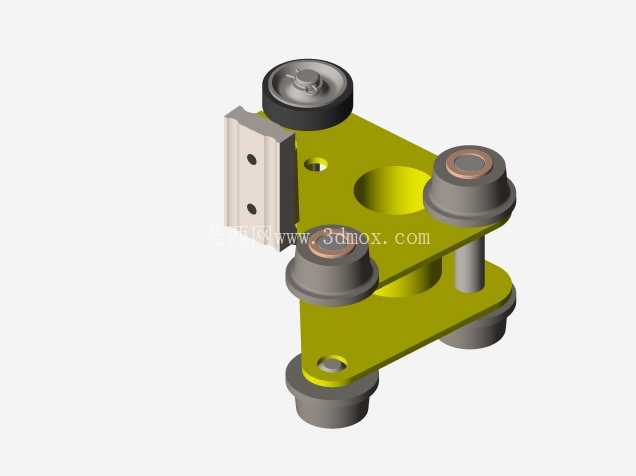

　　在铸造生产线的压铸、精整工序段，处理媒体的工位支撑维护装置是衔接砂处理、铸件转运与模具维保环节的关键辅具，这类装置的设计核心是适配铸造车间高粉尘、高温辐射、重载冲击的作业环境，同时满足处理媒体工位的快速调整、稳定支撑与便捷维护需求。从结构布局来看，该装置采用双侧对称的框架式承载结构，主体框架选用型钢焊接成型，框架内侧对称布置多组导向辊轮，辊轮采用耐磨合金钢材质，表面做淬火硬化处理，能够承载处理媒体输送过程中的径向载荷，同时降低滑动摩擦带来的部件损耗，辊轮的安装座预留了0-5mm的偏心调节余量，可在安装调试阶段根据处理媒体的实际运行轨迹调整辊轮间隙，避免运行过程中出现卡滞、偏磨问题。

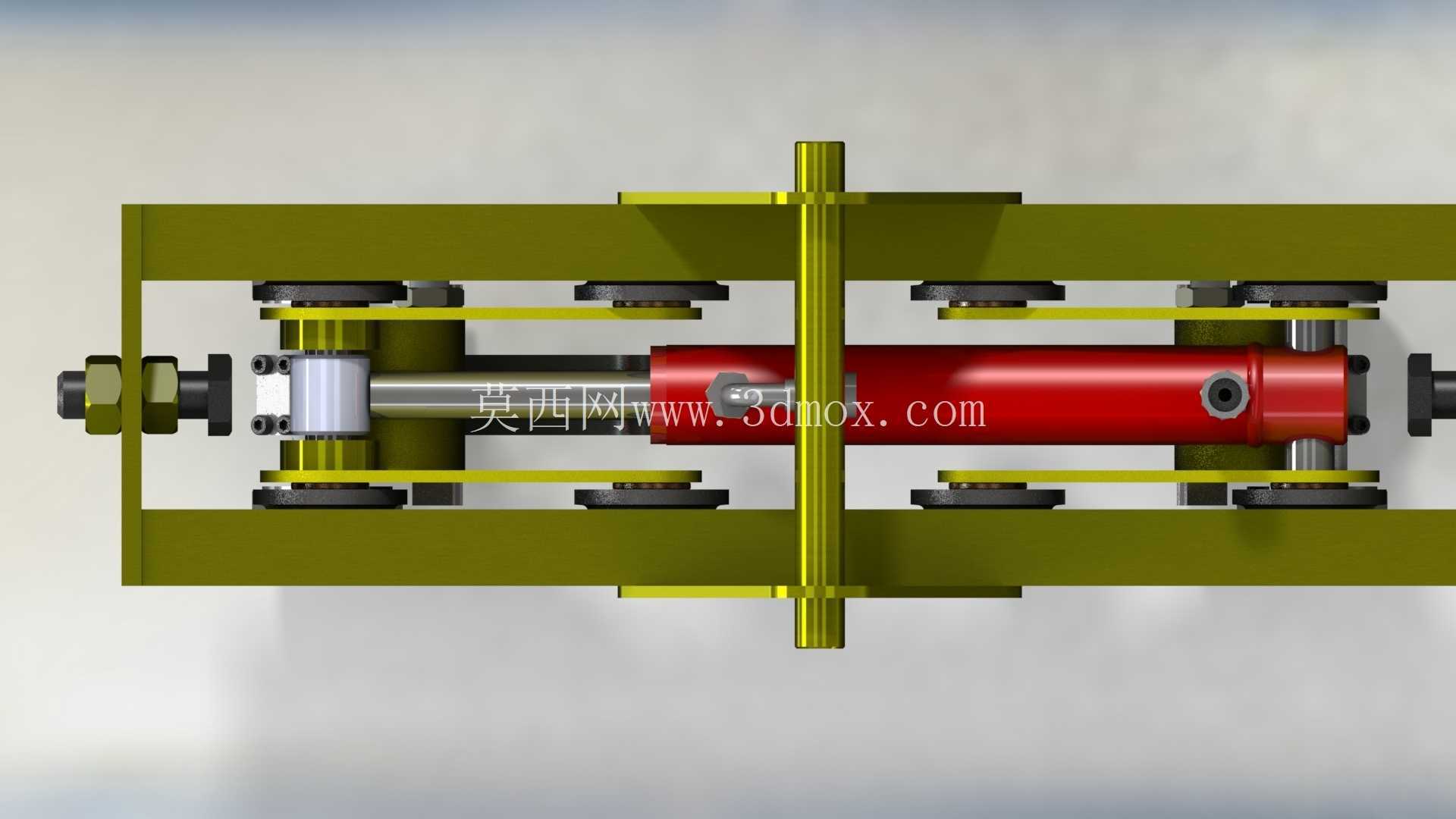

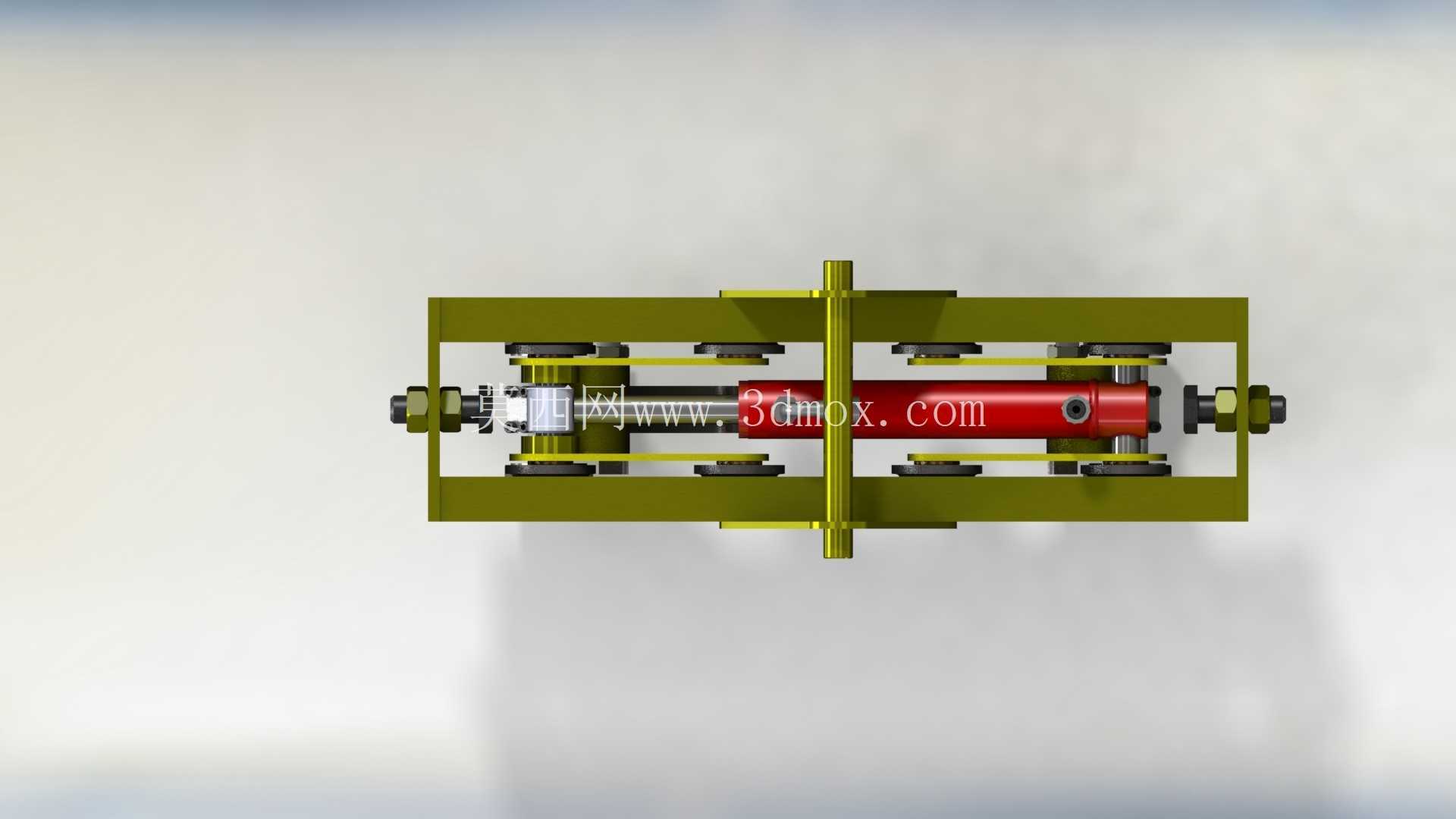

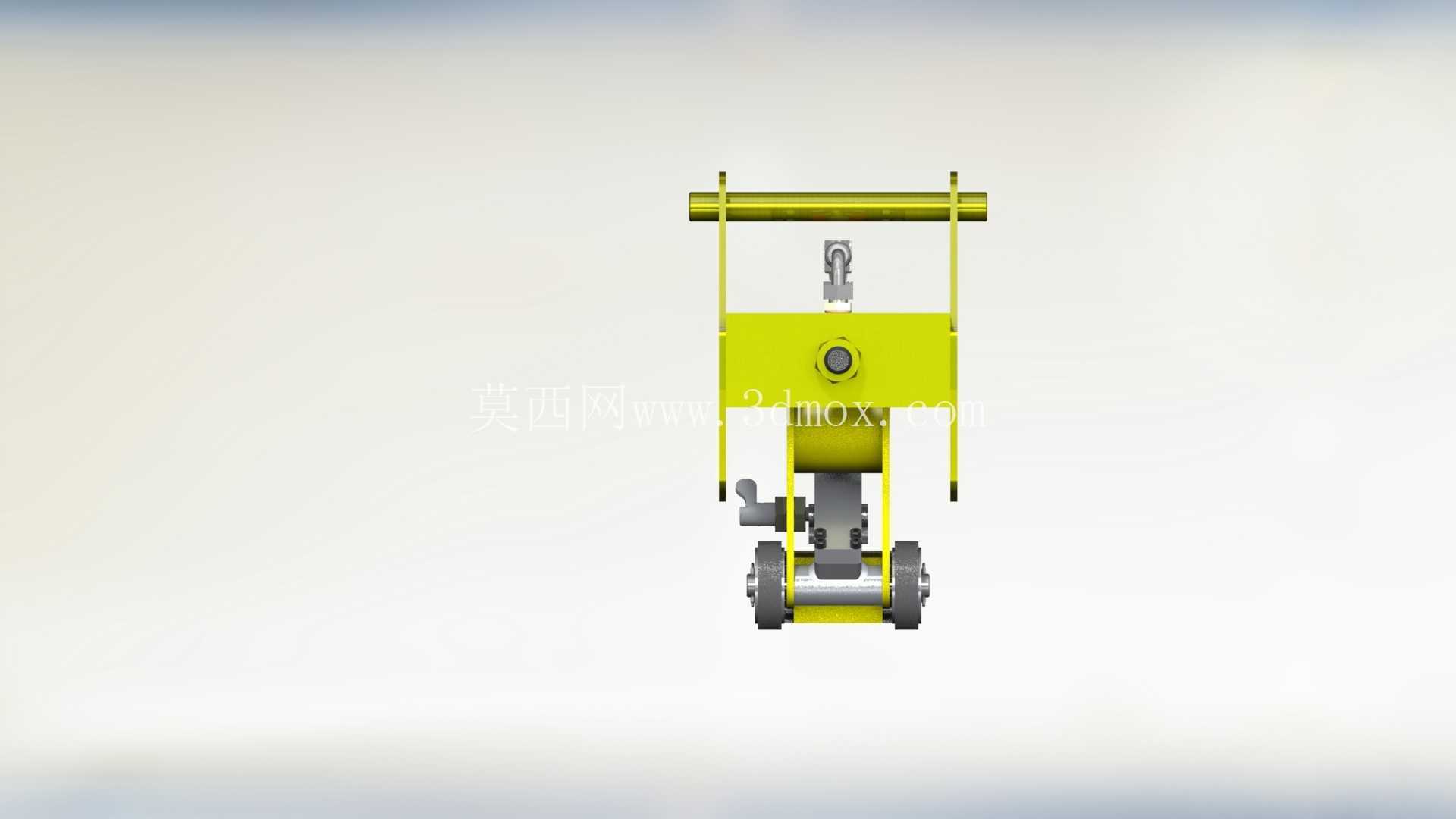

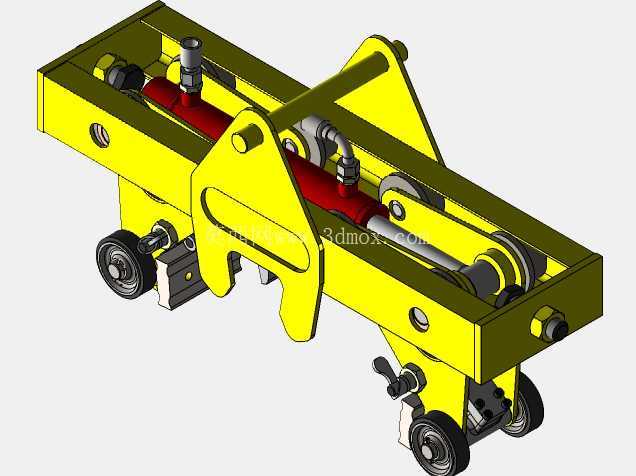

　　装置中部集成了双作用液压驱动单元，液压缸采用缸径40mm、杆径22mm的标准工程油缸，油缸两端采用铰接式安装结构，可抵消安装过程中的同轴度误差，油缸的行程设置为120mm，能够满足处理媒体工位的位置调整需求，液压管路采用硬管加软管的组合布置方式，硬管沿框架内侧的走线槽固定，避免铸造过程中飞溅的金属液、砂粒磨损管路，活动段采用耐高压耐高温的橡胶软管，适配油缸往复运动的位移需求。从安装边界来看，该装置的整体外形长度控制在380mm，宽度220mm，高度160mm，安装底座预留了4个M12的螺栓固定孔，孔位间距为320mm×180mm，可直接固定在铸造生产线的工位型钢基座上，不需要额外加工定制安装平台，降低现场改造的施工量。

　　在功能设计上，该装置除了承担处理媒体的运行支撑作用外，还集成了维护作业的辅助定位功能，当需要对处理媒体进行检修、更换易损件时，可通过液压驱动将处理媒体顶升至维护高度，两侧的导向辊轮可作为临时支撑点，配合车间的起重吊具完成部件拆装，不需要额外搭建临时支撑工装，能够缩短维保作业的停机时间。设计过程中充分考虑了铸造车间的维护便利性，所有辊轮、油缸的连接部位都采用了标准紧固件，易损件均选用行业通用规格，不需要定制特殊配件，日常巡检过程中可直接观察辊轮磨损情况、油缸密封状态，不需要拆解主体结构就能完成故障排查。框架的表面处理采用了耐高温防锈漆涂装，涂层厚度不小于80μm，能够抵御铸造车间的高温烘烤、粉尘腐蚀，延长装置的整体使用寿命。

　　在实际应用场景中，这类支撑维护装置通常布置在压铸模具出口的处理媒体工位，衔接铸件冷却后的表面处理工序，稳定的支撑结构能够避免处理媒体运行过程中出现振动偏移，保证铸件表面处理的一致性，液压驱动的调整方式相比传统的手动丝杠调整，操作力度更小，调整精度更高，可适配不同规格处理媒体的工位需求，不需要更换工装就能完成多品类铸件的生产切换。结构设计阶段通过有限元仿真对框架的承载能力进行了校核，在1.5倍额定载荷的工况下，框架的最大变形量不超过0.2mm，完全满足铸造生产的重载使用要求，辊轮的布置间距经过反复优化，保证处理媒体在整个行程范围内都有至少4组辊轮同时接触承载，避免局部应力集中导致的辊轮变形、轴类部件断裂问题。
