折叠式六角扳手套装结构设计

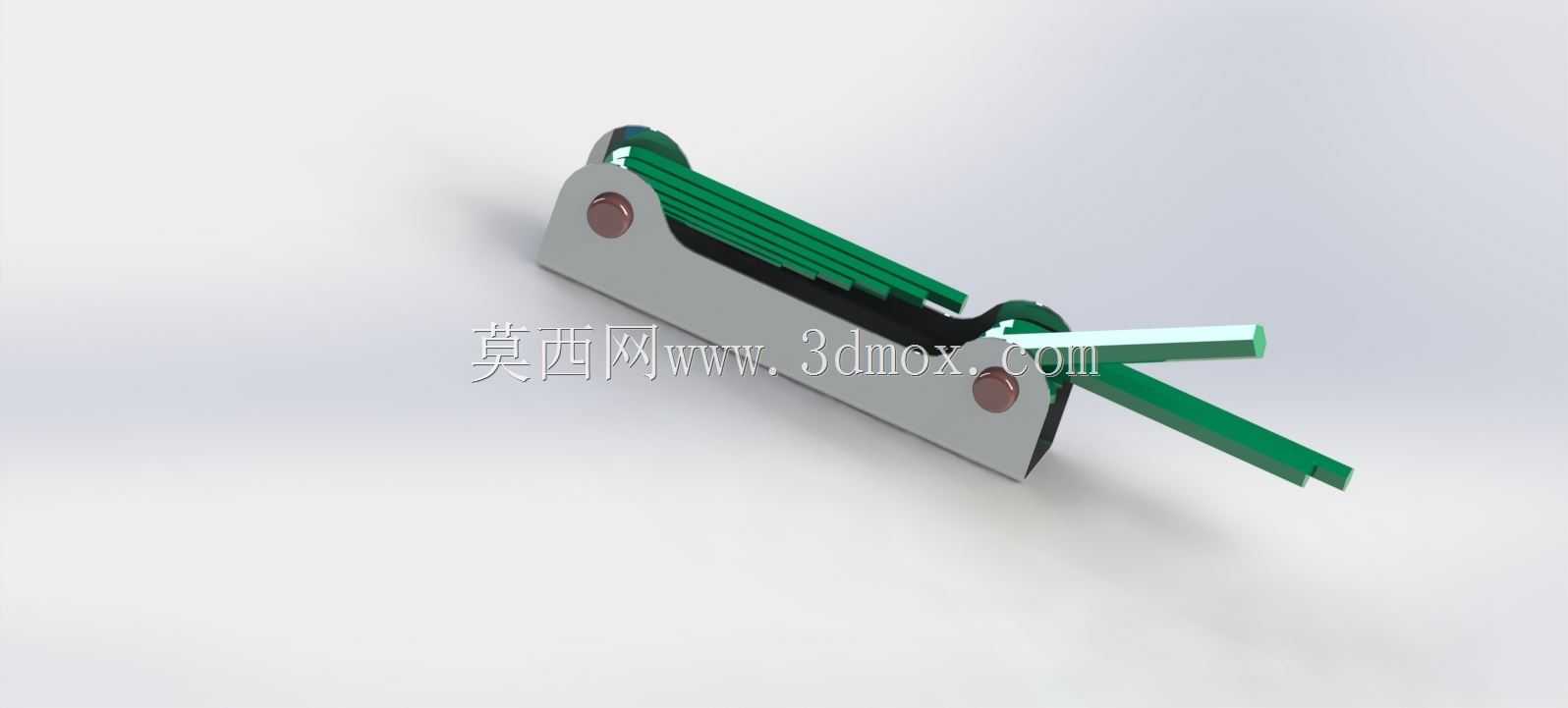

这套折叠式六角扳手的结构设计，核心围绕狭小空间内的紧固件拆装需求展开，日常设备维保、小型机械装配、家电拆装、自行车调试等场景中，零散的内六角扳手容易丢失，且不同规格的扳手收纳混乱，折叠式的集成结构恰好解决了这一痛点。从结构设计逻辑来看，主体采用两侧对称的金属夹片作为承载基体，夹片两端设置铆接转轴，不同规格的六角扳手杆通过转轴实现0到180度的翻转折叠，闲置时所有扳杆收纳在两片夹片形成的空腔内，不会出现杆体外露刮蹭其他物件的问题，使用时只需将对应规格的扳杆翻出卡入转轴处的定位槽，即可形成稳定的受力杠杆，完全满足内六角螺栓拆装的扭矩传递需求。设计过程中需要重点把控几个核心尺寸边界：首先是夹片的整体长度，要覆盖所有规格扳杆的收纳长度，避免长规格扳杆末端外露，同时夹片宽度要匹配最大规格扳杆的对边尺寸，保证扳杆折叠后不会在空腔内出现径向晃动；其次是转轴的安装位置，两端转轴的同轴度公差需要控制在0.05mm以内，否则扳杆翻转时会出现卡滞，长期使用后还会出现夹片变形、扳杆松旷的问题；再者是扳杆翻出后的定位结构，转轴处的卡槽需要和扳杆根部的定位平面紧密贴合，保证受力时扳杆不会自行回转，避免操作过程中打滑损伤螺栓内孔或者划伤操作人员。从功能特性来看，这种折叠结构相比分体式六角扳手，便携性提升非常明显，整体可以直接放入工装口袋或者工具包的小隔层，不需要额外配置工具收纳套，多规格集成的设计也避免了现场作业时来回寻找对应规格扳手的麻烦。夹片外侧的圆弧倒角处理，是考虑到手持操作时的贴合度，长时间施力不会硌手，扳杆的工作端采用标准内六角对边尺寸，公差符合通用紧固件的配合要求，不会出现和螺栓内孔配合间隙过大、拧圆角的问题。设计时还需要考虑扳杆的受力强度，不同规格的扳杆直径要匹配对应螺栓的额定拧紧扭矩，避免小规格扳杆过载断裂，同时转轴处的铆接松紧度要反复调试，既要保证扳杆翻转时无明显阻尼卡顿，又要保证折叠状态下扳杆不会因为晃动自行脱出。这类折叠工具的结构看似简单，实际细节处的尺寸配合直接影响使用手感和寿命，比如夹片和扳杆之间的间隙控制，间隙过大会导致整体结构松垮，间隙过小则会出现扳杆翻转卡滞，表面处理的选择也需要兼顾耐磨和防滑，夹片表面做哑光喷砂处理既能提升握持摩擦力，也能避免日常使用中容易留划痕的问题。
