卧式承压储液罐体结构三维设计

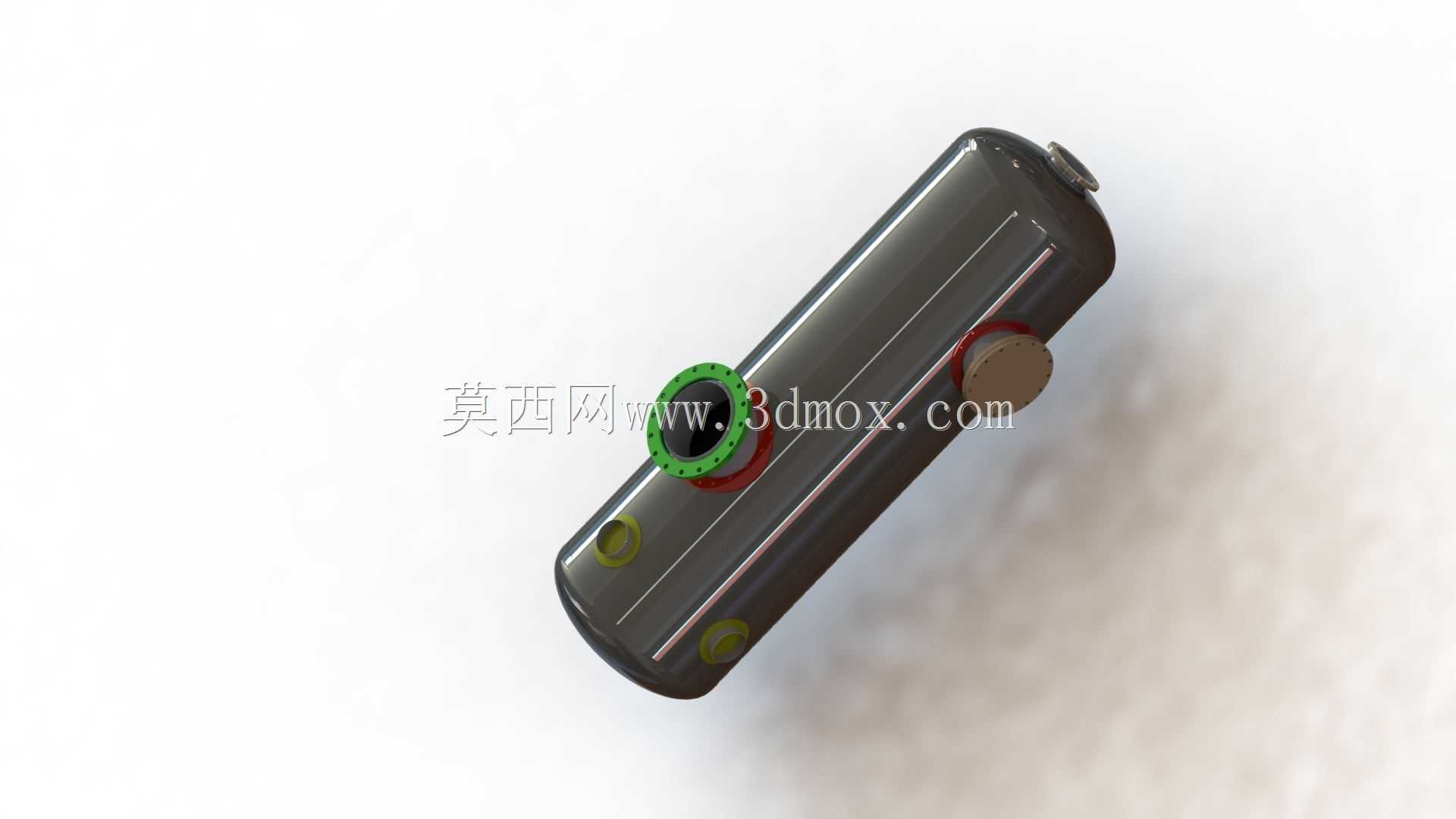

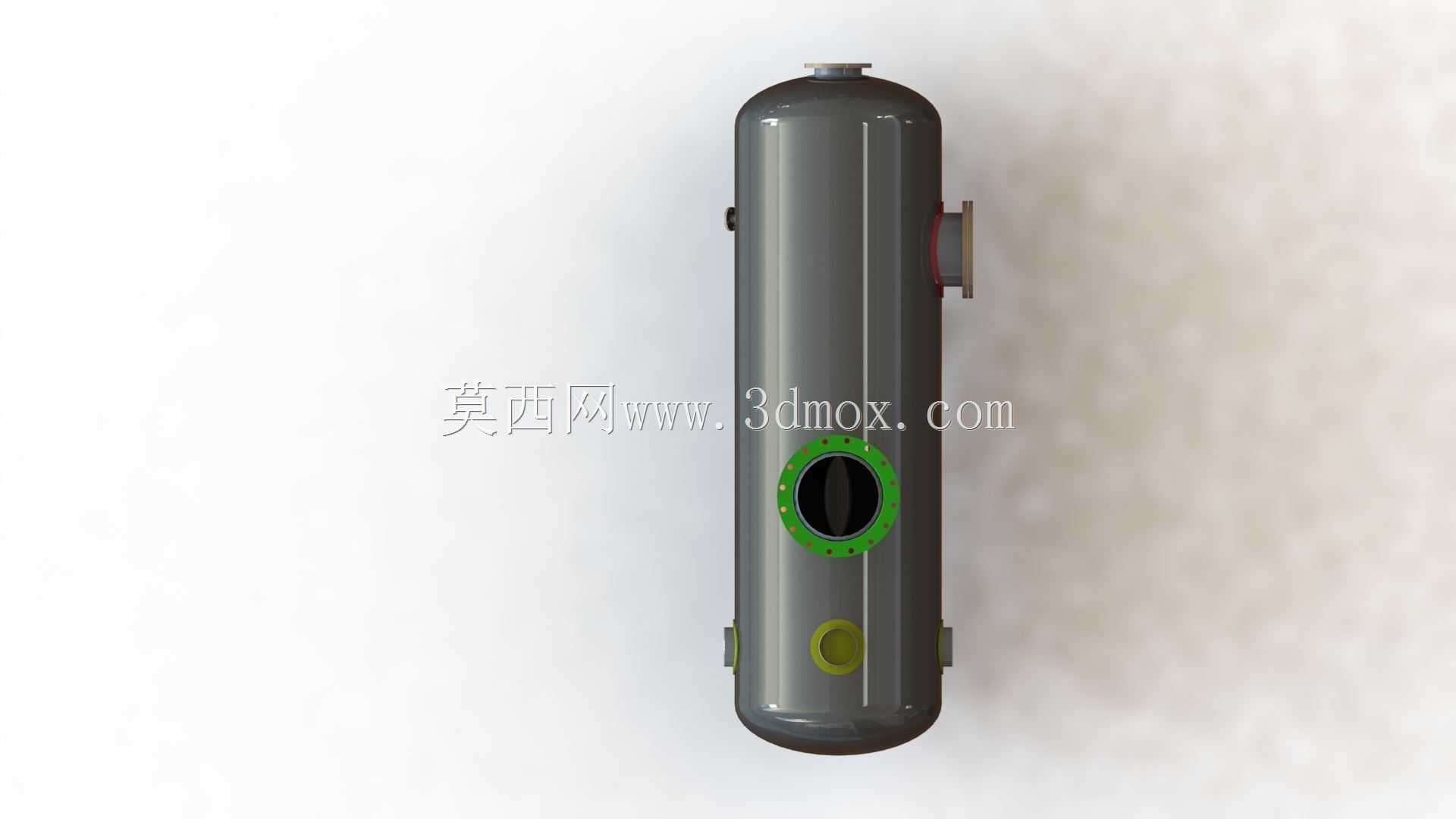

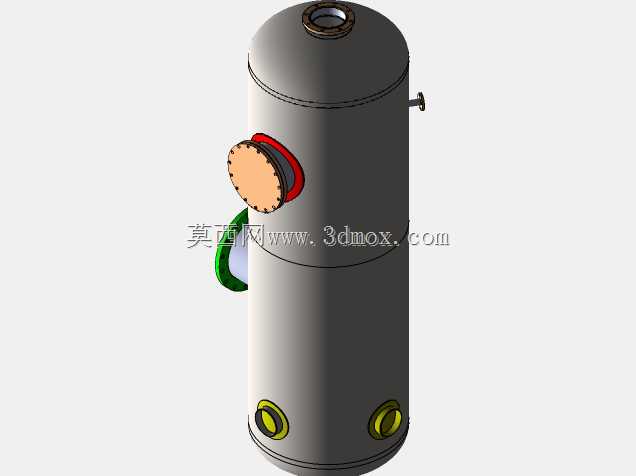

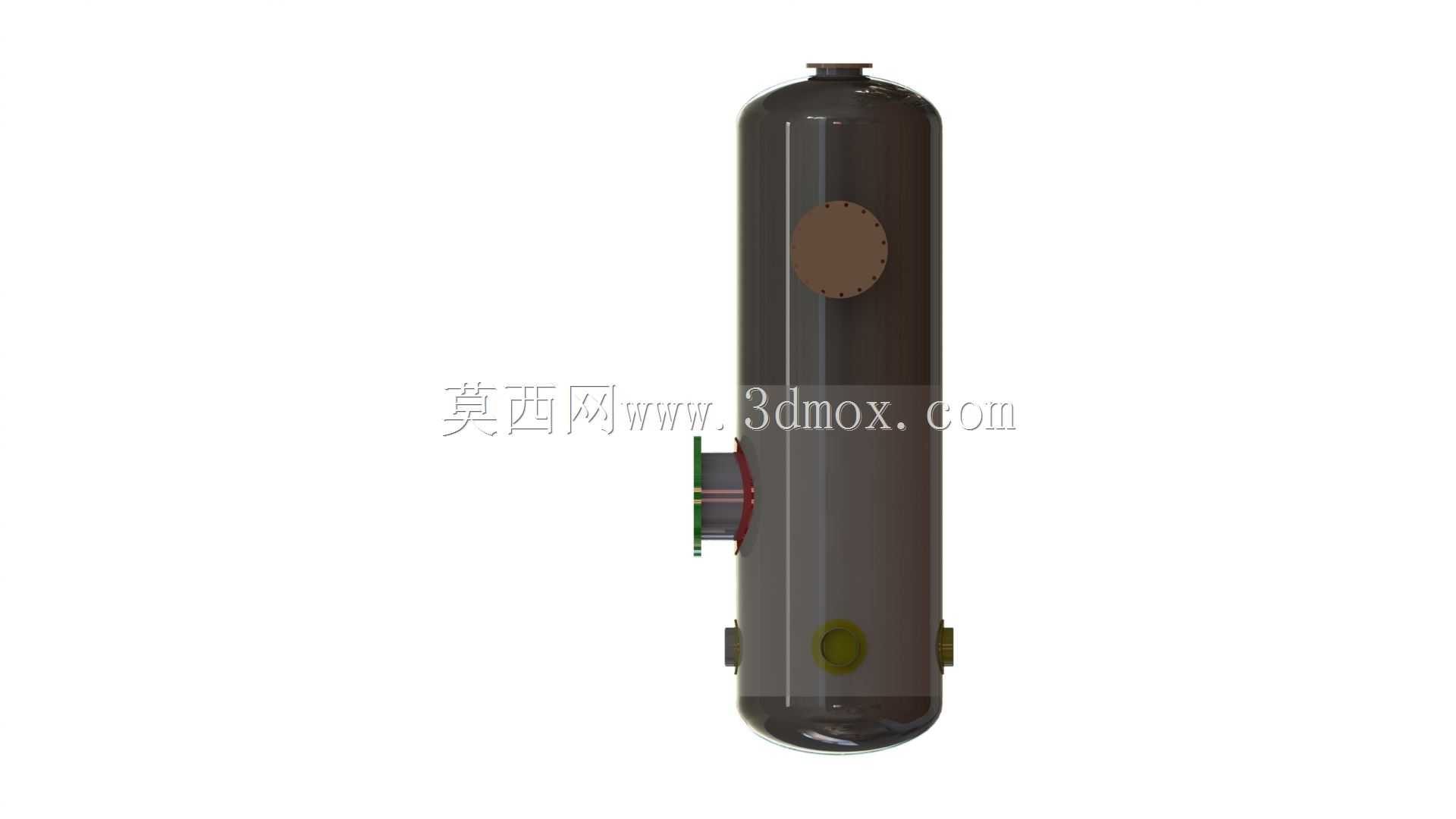

该卧式承压储液罐体的三维结构设计，核心面向工业流体介质的密闭存储场景，可适配液压系统循环油液暂存、小型化工单元中性介质缓存、工业冷却系统膨胀储液等多类工程应用，在中小型液压站、移动式工业设备、集成式冷却机组中可直接作为储液核心部件使用。从功能特性来看，罐体采用长圆柱卧式布局，相比立式同容积罐体，整体重心更低，安装后设备运行稳定性更强，尤其适配移动类工业装备的搭载需求，可降低设备行进或作业过程中介质晃动带来的重心偏移风险。罐体两端采用标准椭圆封头结构，相比平端盖结构，封头曲面可均匀分散内部介质压力，在同等壁厚条件下可承受更高的内部工作压力，有效降低罐体局部应力集中带来的疲劳损坏风险。罐体侧面设置多组不同通径的接口，其中大口径带法兰凸缘的接口为检修人孔或介质主进出通道，法兰端面预留密封槽安装位，可适配平垫、O型圈等多种密封形式，满足不同压力等级的密封要求；其余小口径接口分别对应液位监测、介质排空、排气、温度压力检测等功能，接口位置沿罐体轴向错落布置，避免外接管路安装时出现空间干涉，同时预留足够的操作空间方便后期阀门、仪表的拆装维护。设计过程中首先根据目标存储容积确定筒体的内径与长度参数，结合预设工作压力计算筒体壁厚，封头曲率半径与筒体直径保持标准匹配比例，保证承压时应力分布均匀；接口位置的设定充分考虑安装边界要求，罐体底部预留的支撑安装位间距适配通用型钢支架的安装尺寸，安装后罐体底部与安装基面预留足够空间，方便底部排污接口的管路连接与积液排放。罐体外部的接口凸缘均做加厚处理，避免外接管路载荷长期作用导致接口根部开裂，筒体表面预留的补强区域可根据实际使用需求加装保温层、防护套等附属结构，不会与外接部件产生空间冲突。整体结构在建模时严格遵循压力容器相关设计规范，各部位圆角过渡、壁厚均匀性都做了对应处理，既满足承压强度要求，也兼顾加工工艺性，筒体可采用卷板焊接成型，封头采用标准冲压件，加工难度低，适合批量生产应用。
