4英寸集尘器用磁性软管快接耦合件

在木工作坊、小型金属加工工位的集尘系统布设中，软管接驳的便利性与密封性一直是影响作业效率的关键细节，传统的软管喉箍锁紧方式，每次切换不同工位的吸尘口都需要拧动螺丝、调整箍带位置，频繁拆装不仅耗时，长期使用还容易出现箍带滑牙、软管端部被箍压变形开裂的问题，这款4英寸规格的磁性耦合器，正是针对这类工位频繁切换集尘管路的实际需求开发的快接结构。

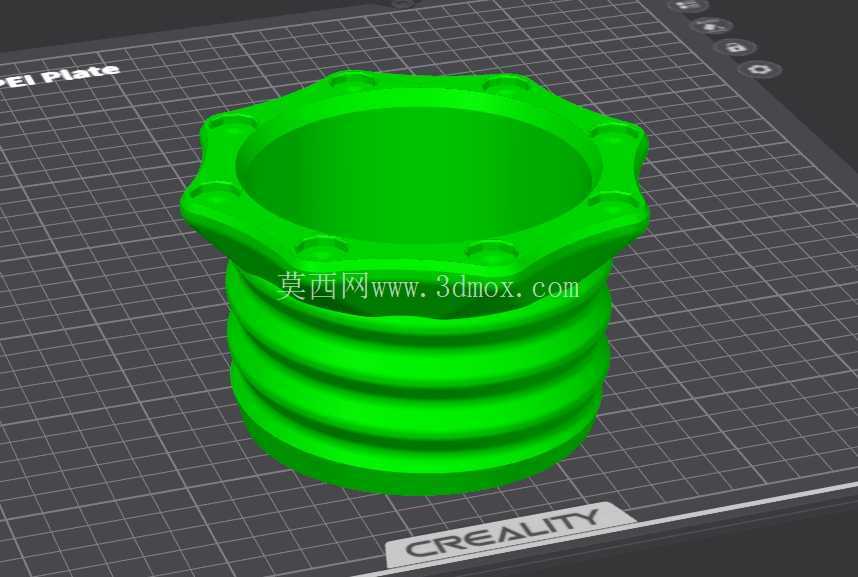

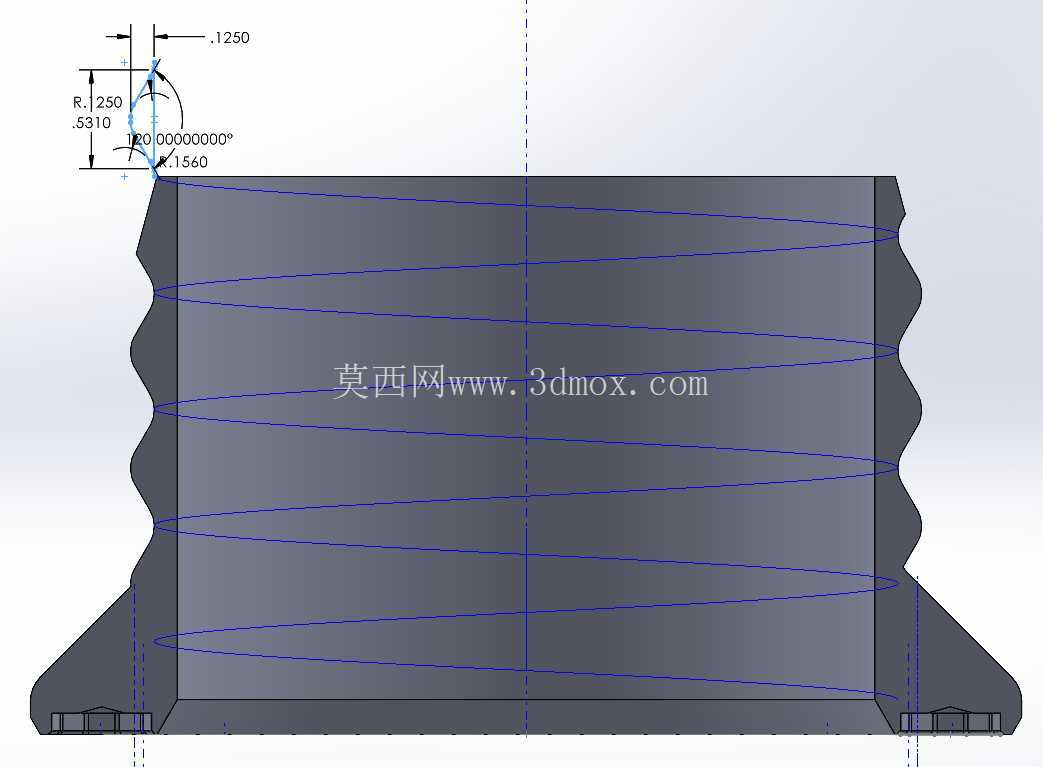

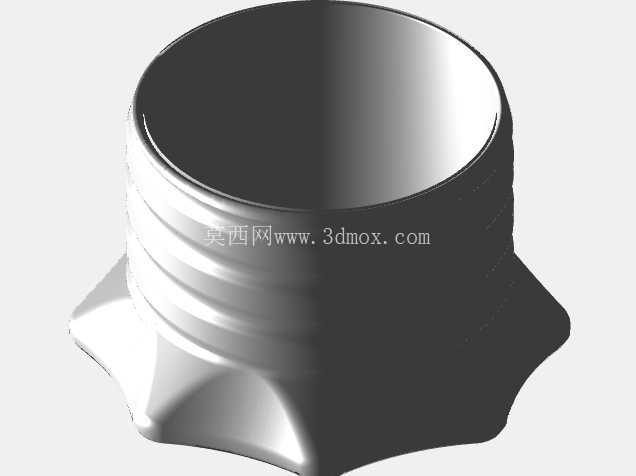

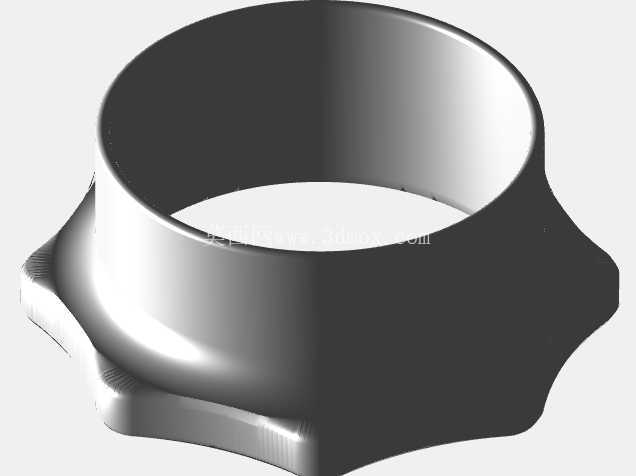

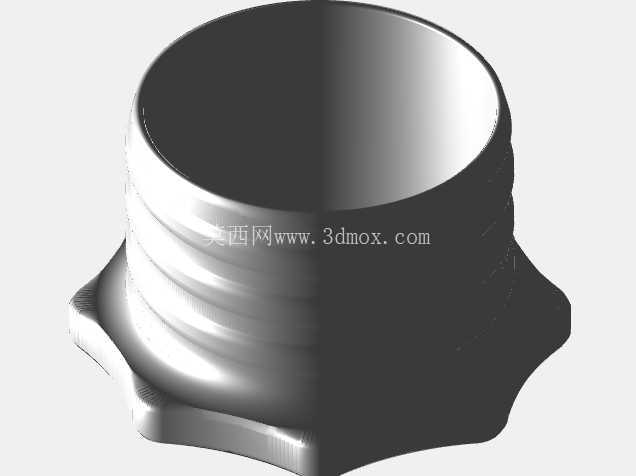

从实际使用场景来看，这类耦合器适配常规4英寸口径的PU钢丝吸尘软管，也就是木工集尘、小型工业除尘场景中最常用的柔性管路规格，设计时做了三种不同的配合结构版本，分别对应不同的软管安装习惯：无螺纹的光滑短款结构，需要搭配传统软管夹来固定软管端部，适合已经习惯喉箍固定、不想改变原有安装方式的用户；1/16英寸、3/32英寸、1/8英寸三种高度的外螺距版本，是在耦合器的插接端加工了对应螺距的螺旋凸筋，其中1/8英寸高的螺距版本是经过实际工况验证的优选结构，这个尺寸的螺旋凸筋刚好能嵌入PU软管内壁的波纹间隙里，安装时只需要把软管顺着螺旋方向拧进耦合器插接端，凸筋就会和软管内壁紧密咬合，完全不需要额外的喉箍来固定，哪怕管路内出现10kPa左右的负压波动，也不会出现软管脱落、漏气的问题，能大幅减少日常拆装的辅助零件需求。

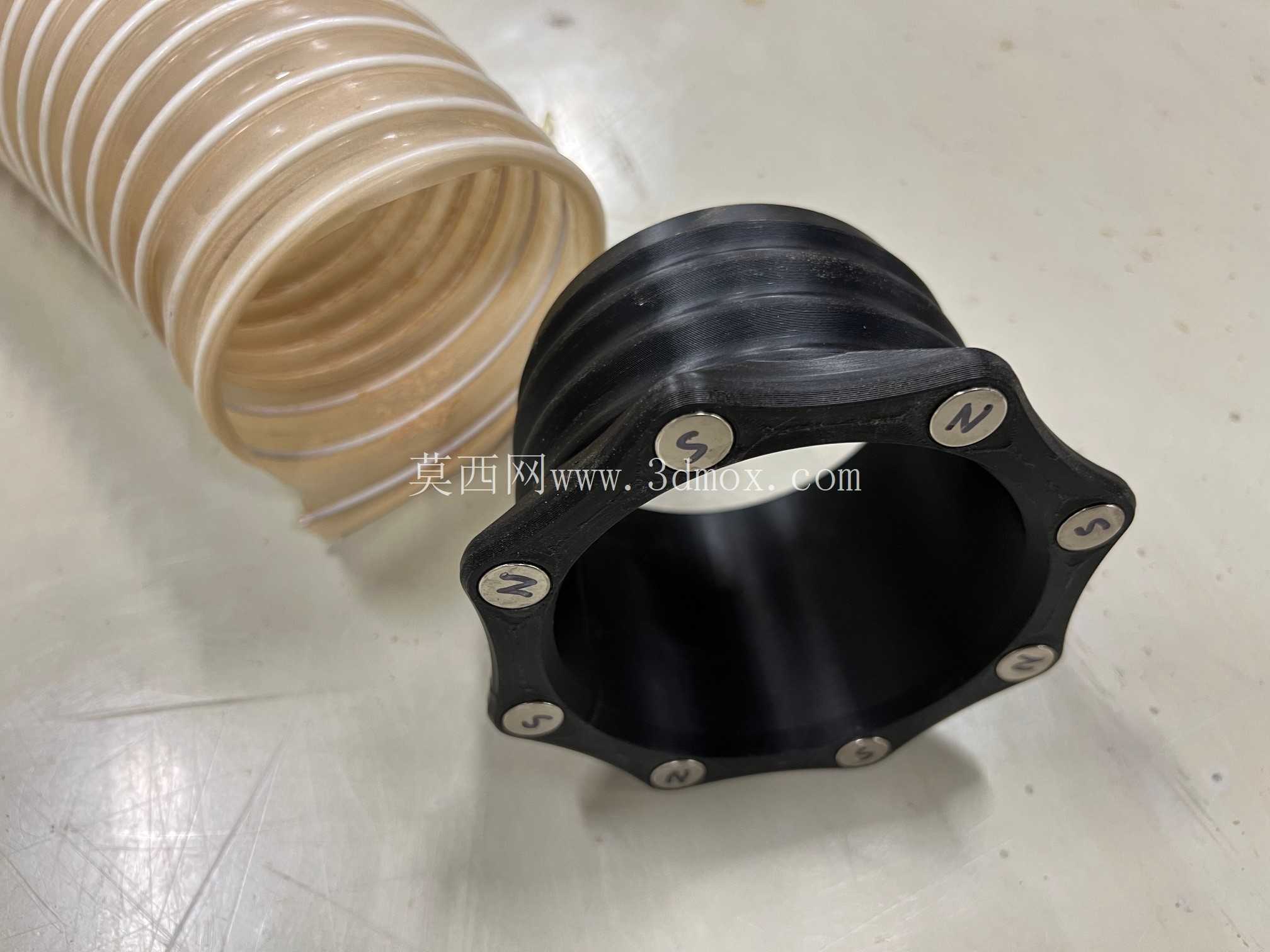

耦合器的磁路设计是整个结构的核心，环形基体上均匀嵌装了多组钕铁硼稀土磁铁，磁极采用N-S-N-S交替排布的方式，这种排布方式相比同极排布能让两个对接的耦合器端面形成闭合磁路，对接时的吸附力更均匀，不会出现单侧吸附力不足导致的缝隙漏气问题，实际适配的是市面上容易采购的1/2英寸外径、1/8英寸厚度的标准圆形稀土磁铁，不需要定制特殊规格的磁材，后期如果出现磁铁碎裂、退磁的情况，用户可以自行采购替换，不需要整体更换耦合器。需要注意的是，两个对接使用的耦合器必须采用完全相反的磁极排布，也就是一个的N极位置对应另一个的S极位置，16个磁铁位的排布需要严格对应，才能保证对接时各个位置的吸附力一致，不会出现错位、吸附歪斜的情况。

从安装边界尺寸来看，耦合器的主体通径完全匹配4英寸软管的内径，不会因为加装耦合器出现通径缩口的问题，避免了管路风阻变大、集尘吸力下降的情况；带安装凸耳的法兰边外径比软管外径大出约1英寸，凸耳上的磁铁安装孔位做了沉台设计，磁铁装入后不会突出法兰端面，保证两个耦合器对接时端面能完全贴合，没有凸起物造成的缝隙。整个耦合器的环形基体采用耐磨的硬质工程塑料加工，表面的螺旋凸筋做了圆角过渡，不会割伤软管内壁，法兰边的星形造型不是刻意的外观设计，而是刚好在每个磁铁安装位延伸出凸耳，既减少了不必要的材料用量，又能让每个磁铁的位置有足够的结构强度，不会因为频繁对接碰撞出现磁位开裂的问题。

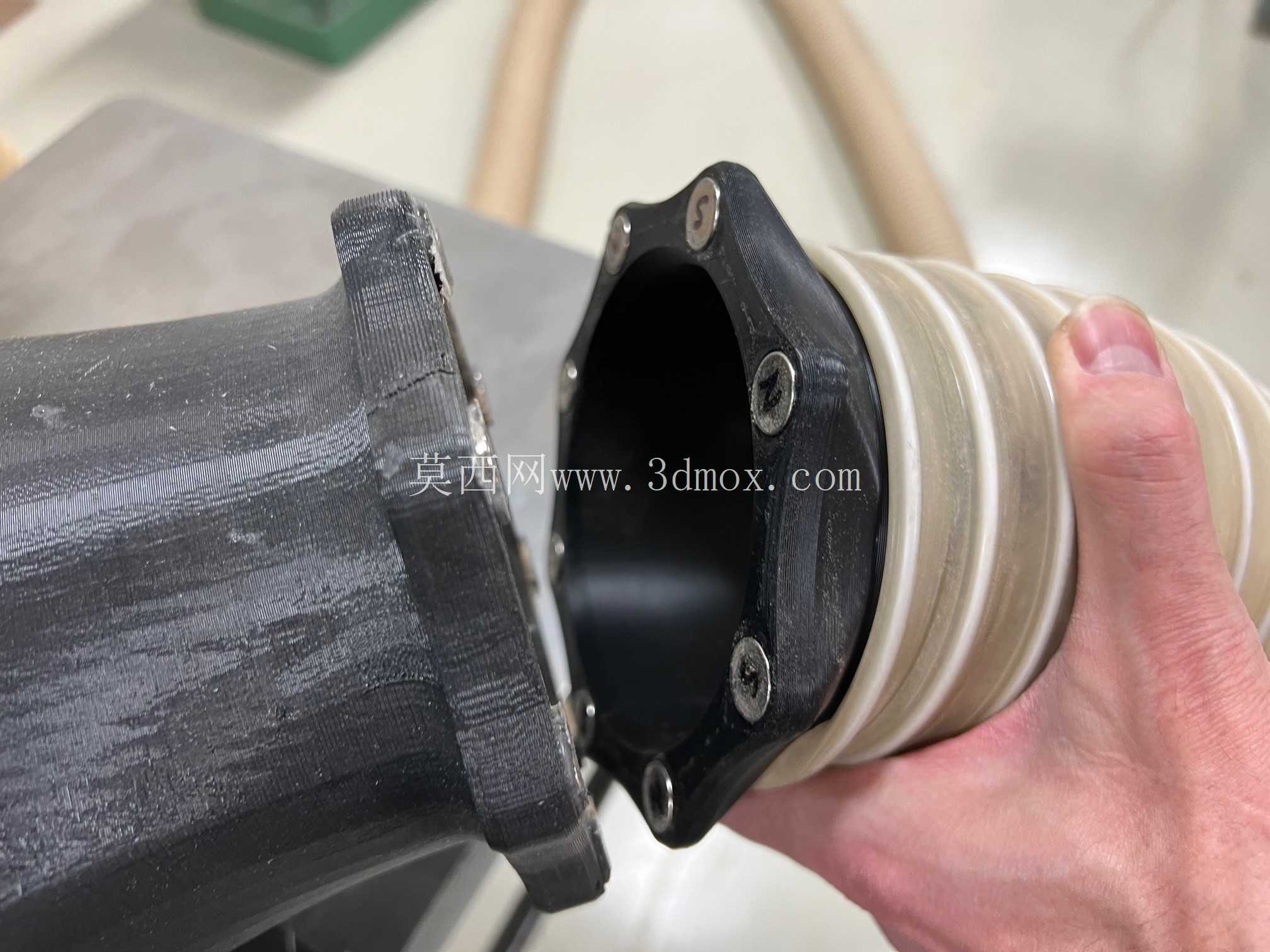

在实际工位应用中，这类磁性耦合器可以分别预装在每台需要集尘的设备吸尘口、以及每段吸尘软管的端部，需要给哪台设备接集尘的时候，只需要把软管端部的耦合器对准设备上的耦合器，靠磁力就会自动吸合定位，不需要拧动任何紧固件，切换工位的时间能缩短到原来的五分之一；如果需要调整管路角度，对接后的耦合器还可以小角度转动，不会因为管路扭转出现硬折堵死风路的情况。相比传统的卡扣式快接，这种磁耦合结构没有卡扣的磨损间隙问题，长期使用也不会出现卡扣断裂、对接松动的问题，哪怕软管不小心被绊到，耦合器会直接脱开，不会扯倒设备或者拉坏软管，反而能起到一定的安全保护作用。针对木工作坊常见的木屑、塑料粉尘工况，耦合器的端面没有复杂的凹槽结构，每次用完只需要擦一下端面的粉尘，就不会影响下次对接的吸附力，不会像卡扣结构那样容易嵌进木屑导致卡扣卡滞、扣不紧的问题。
