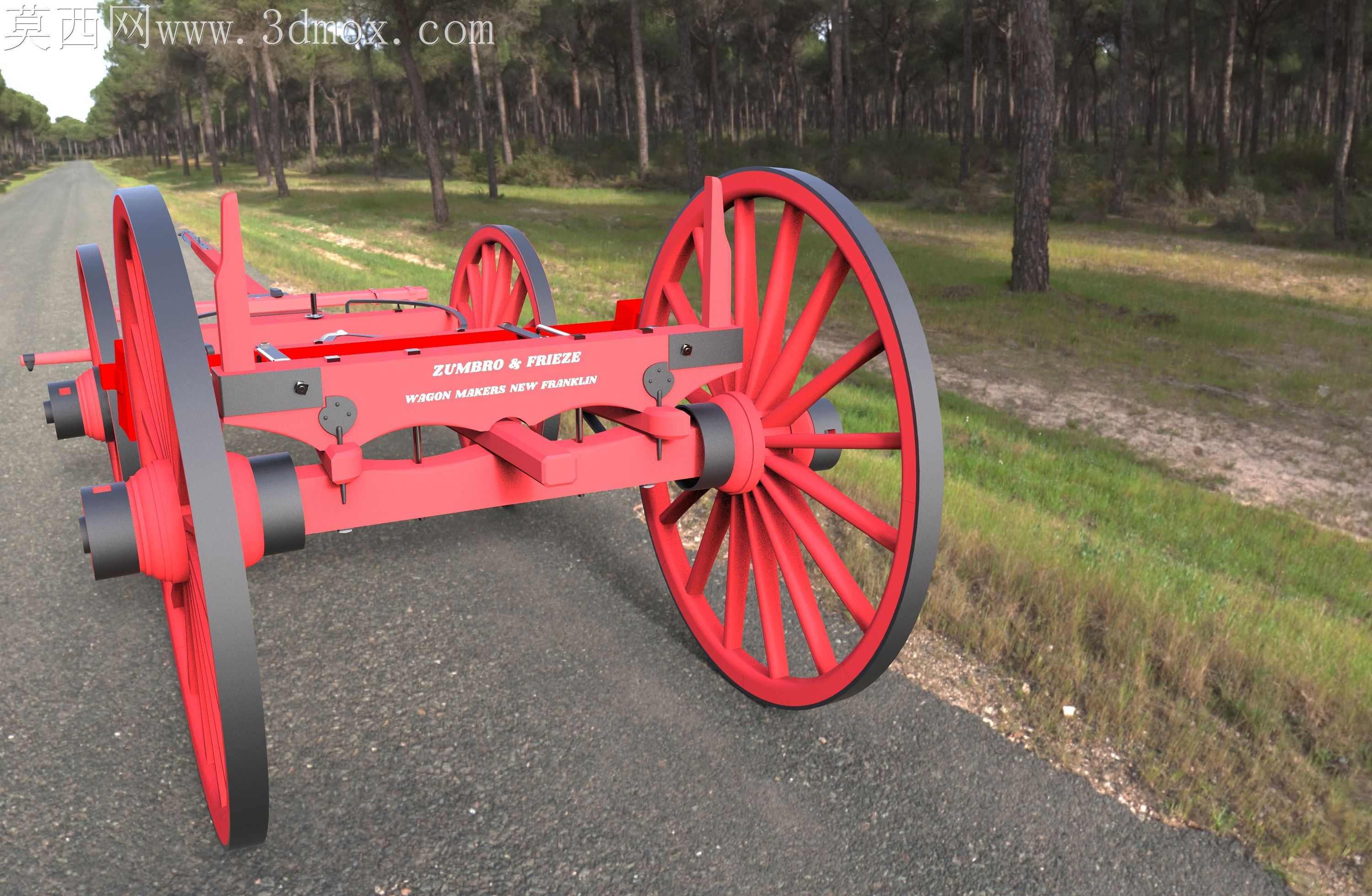

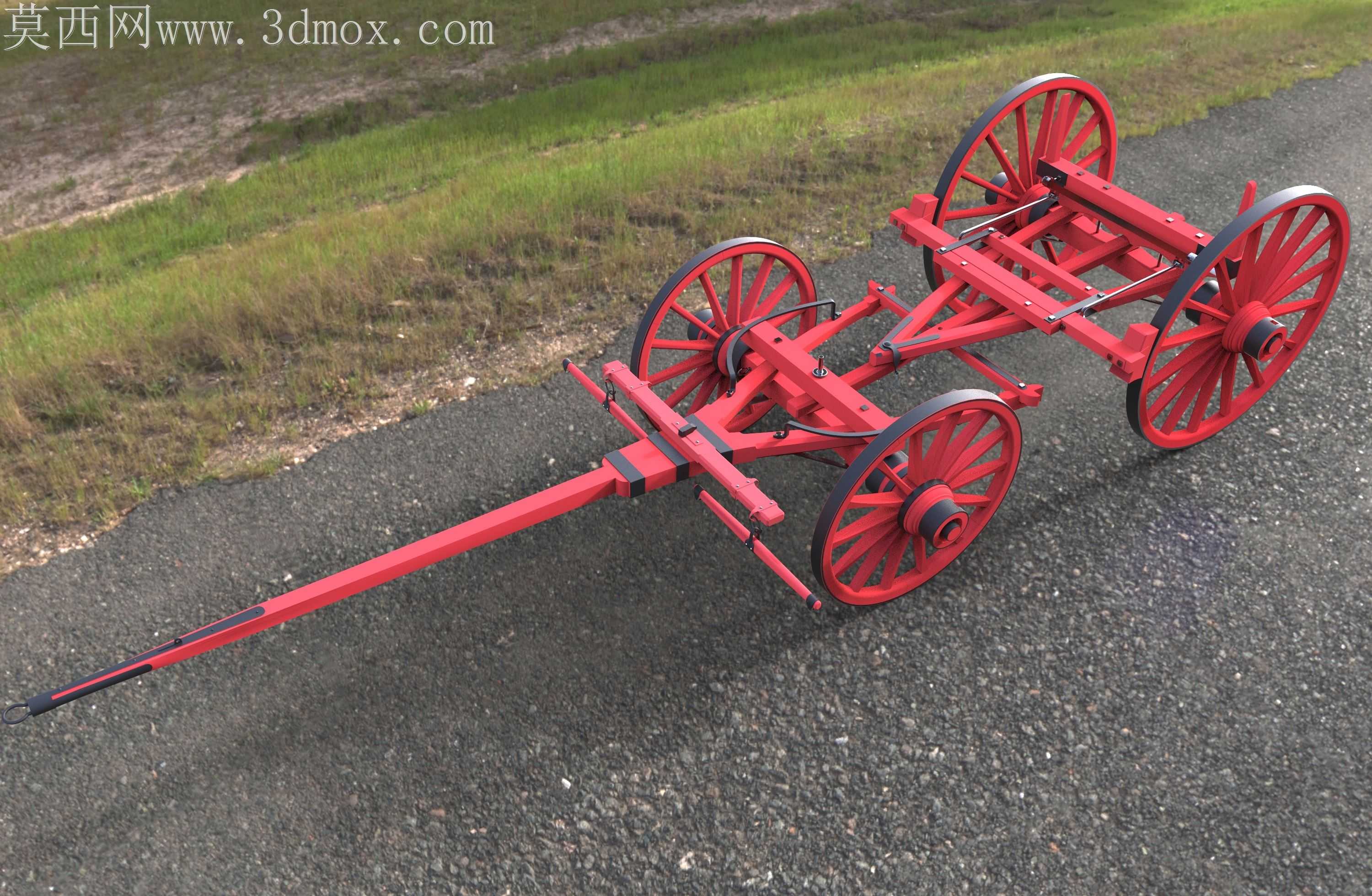

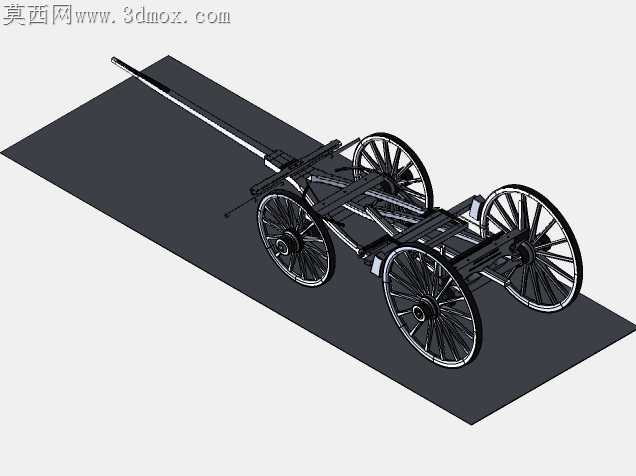

康内斯托加马车底盘行走承载结构

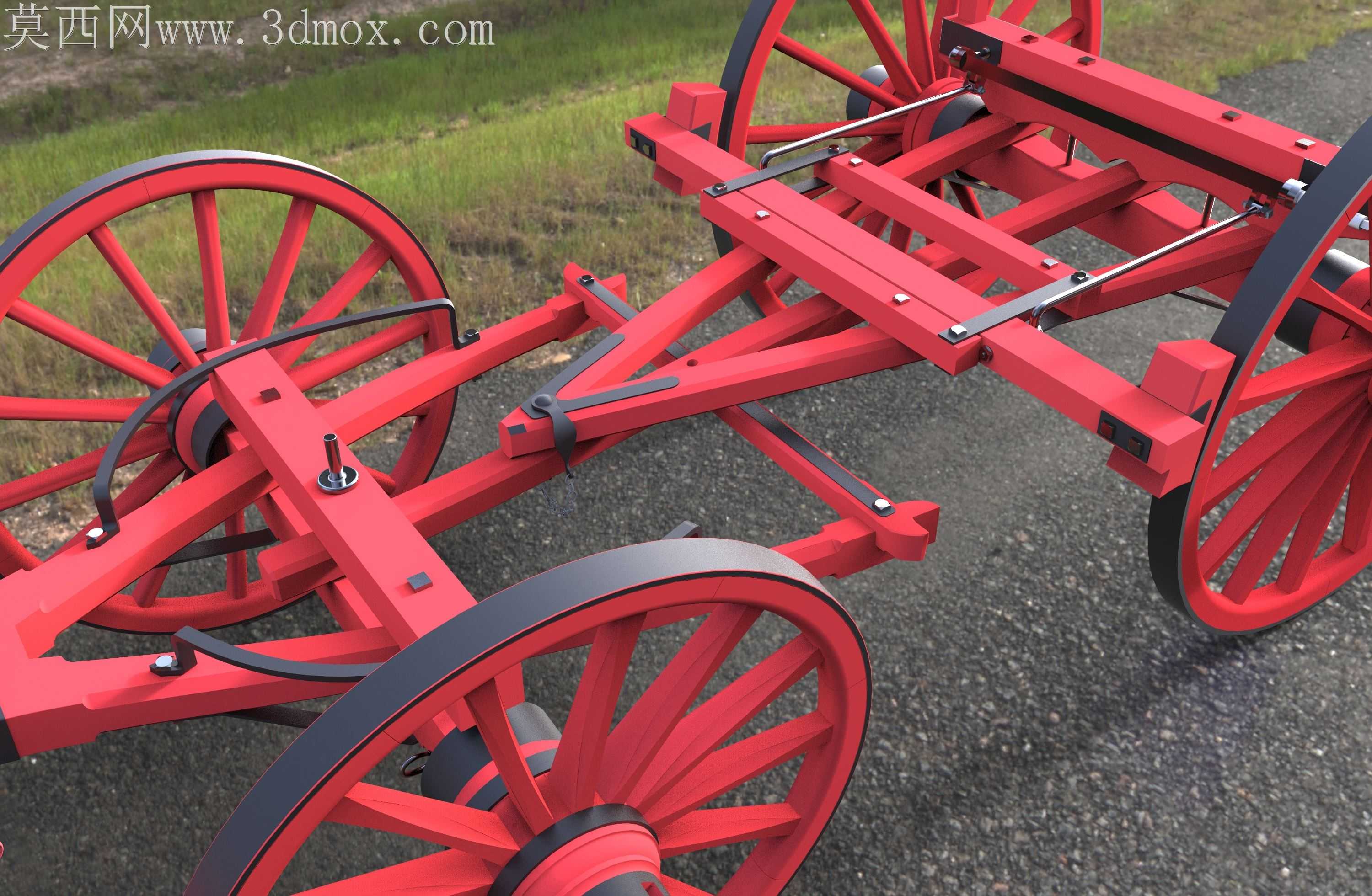

畜力运载工具的底盘长期在非铺装土路、碎石坡地作业，木构件受交变载荷易出现榫卯松脱、轮辋变形、牵引端应力集中开裂的问题，这套康内斯托加马车底盘的结构设计，恰好针对这类传统畜力车辆的加工装配痛点做了适配优化。辐条车轮的榫接位置没有采用传统直插式结构，每根辐条与轮毂、轮辋的接合面都做了微锥度处理，装配时依靠木楔涨紧就能形成过盈配合，不需要额外加装金属箍件就能承受颠簸路面的径向冲击，加工时只需要在普通木工车床上调整靠模角度就能完成辐条端头加工，不需要定制复杂成型刀具，小作坊也能完成零件制作。牵引辕杆与主车架的连接位置没有做刚性固定，预留了3度左右的上下摆动间隙，同时在接合面加装了硬木减震垫，牲畜牵引时遇到路面起伏，辕杆的摆动不会直接拉扯主车架的横梁连接点，避免长期使用后车架横梁出现劈裂。车架的纵横梁连接位置，没有采用通长榫卯贯穿整根横梁，而是做了半榫加暗销的固定方式，不会破坏横梁的整体纤维走向，承重时横梁的受力完整性更好，不会在榫孔位置出现应力断裂。轮轴与车架的连接座做了上窄下宽的梯形截面，相比等截面的连接座，既减轻了不必要的木料重量，又能在承重时把载荷均匀分散到两侧纵梁上，不会在轮轴安装位置出现局部压溃。所有外露的木构件棱边都做了R3左右的圆角处理，不是为了外观修饰，是因为野外作业时构件棱边很容易被磕碰掉渣，圆角处理后能大幅降低木材崩边的概率，延长构件使用寿命。车轮轮辋的拼接位置做了错缝搭接，相邻两段轮辋的接缝不在同一根辐条的支撑位置，避免轮辋受挤压时从接缝位置开裂。这套底盘的所有连接销都采用从外向内的安装方向，销子端头略低于构件表面，不会在行驶过程中被路边杂草、石块勾挂导致销子脱落，日常检修时只需要从内侧敲出销子就能拆解对应部件，不需要完全拆散整个车架。
