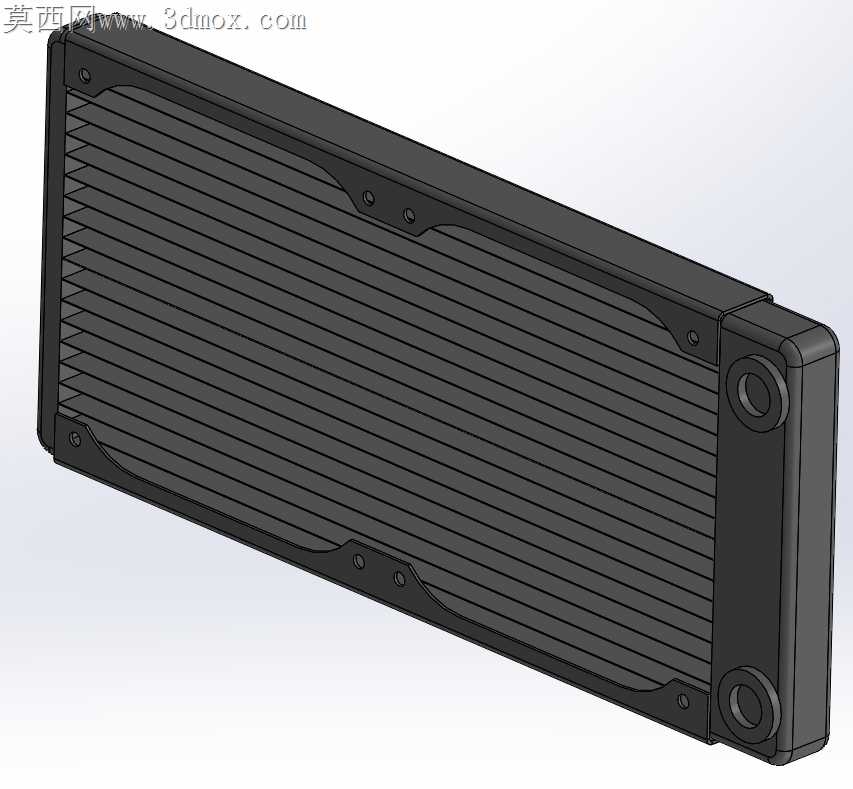

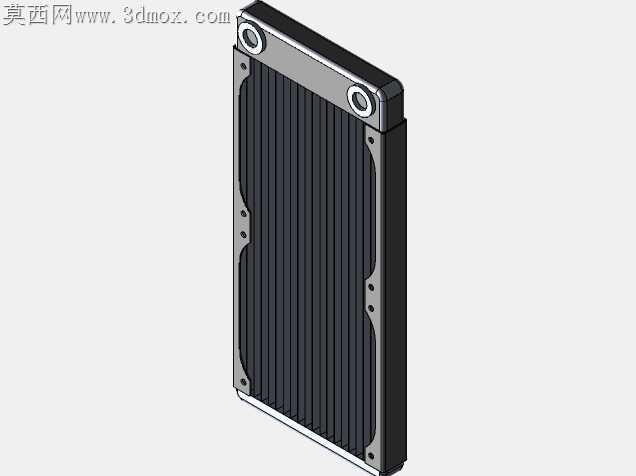

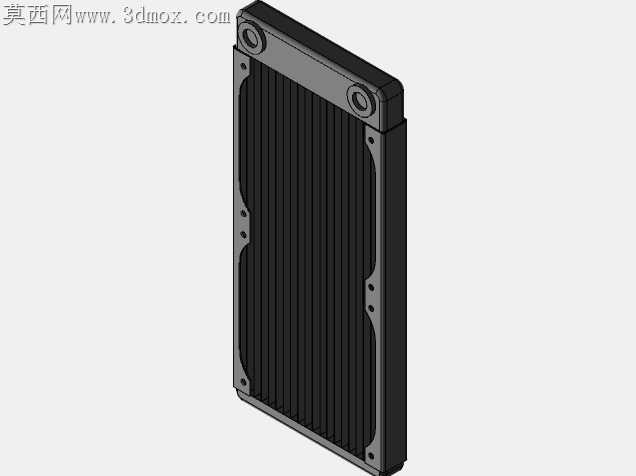

薄型240规格CPU分体水冷散热排结构设计

常规240水冷排常因鳍片折边公差失控，出现侧边漏风、水室密封面压合不均的隐患，这款薄型液冷冷却器在结构设计阶段就针对这些加工与装配痛点做了针对性优化。散热主体的鳍片采用密齿排布，单鳍片翻边高度控制在0.15mm公差带内，相邻鳍片扣合时无需额外点胶固定，靠翻边的过盈嵌合就能形成稳定的通风道，避免长期使用后鳍片倒伏堵塞风道的问题。侧边的固定压条做了分段式沉台设计，不是通长压合结构，每段压台对应水室与鳍片组的受力点，锁付螺丝时不会因为通长压板的应力变形，把边角的鳍片压溃导致通风面积折损。两端水室的接口采用同轴凸台结构，快插接头拧入时，凸台能直接抵住接头密封圈的端面，不会因为接头拧入深度偏差，出现密封圈被挤入水流道截流的问题。水室与鳍片组的焊接边做了0.2mm的预变形让位，钎焊过程中铝合金受热膨胀的余量被让位槽吸收，冷却后不会出现焊缝拉扯开裂的渗漏问题。散热排表面的黑色喷塑层特意做了哑光细砂纹理，不是亮面处理，既可以避免机箱内部灯光反射造成的光污染，也能在长期积灰后用毛刷直接清理，不会像亮面涂层那样留下明显擦痕。边角的固定孔位做了内嵌铜套设计，不是直接在铝型材上攻丝，反复拆装风扇的时候不会出现铝螺纹滑牙的问题，铜套与铝框架之间做了滚花过盈配合，压入后不会因为冷热循环出现松脱。水室内部的流道做了等距分流筋设计，冷却液从进水口进入后，会被分流筋均匀导向每一层鳍片的微水道，不会出现靠近进水口的水道流量过大、远端水道流量不足的偏流问题，散热效率比无分流筋的同规格冷排提升约8%。框架侧边的圆角过渡不是单纯的外观修饰，圆角半径刚好匹配14mm厚度的冷排整体比例，安装在机箱冷排位时，不会因为锐边割伤安装人员的手，也不会和机箱内的走线产生刮蹭磨损线皮的风险。
