工业用离心旋转烘干设备结构设计

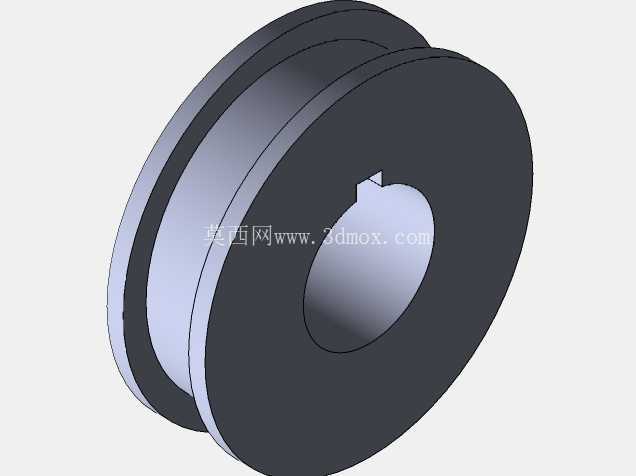

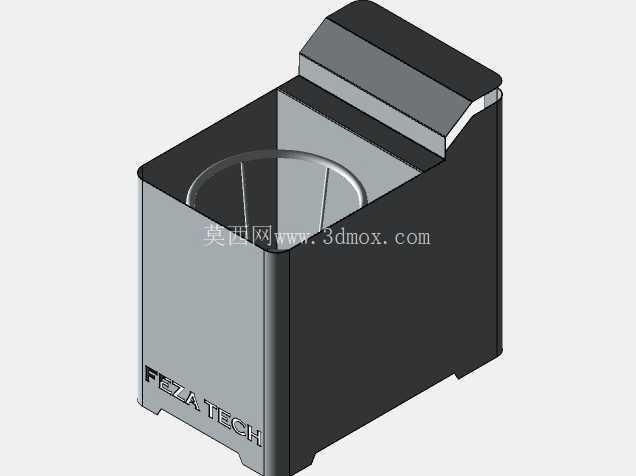

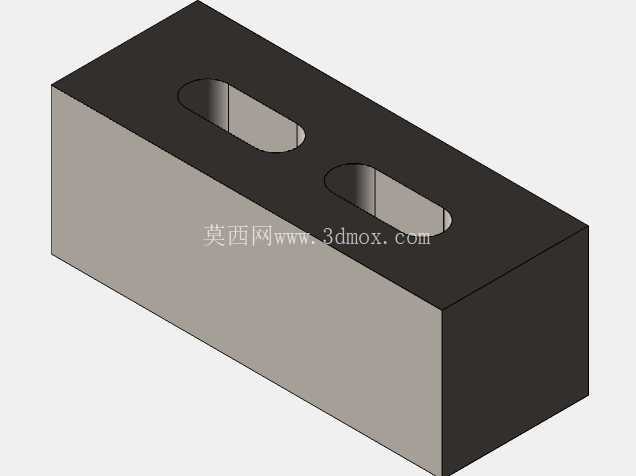

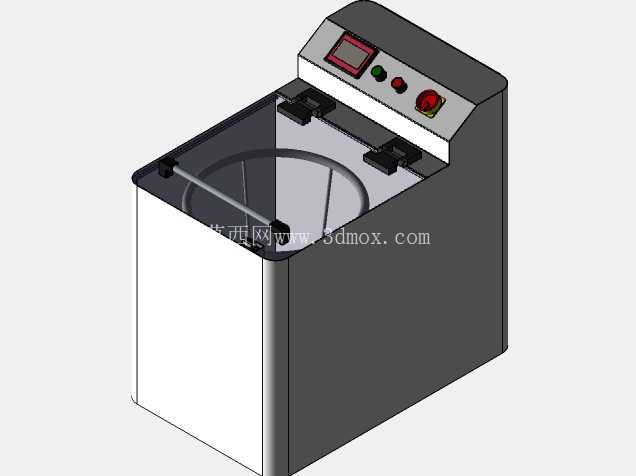

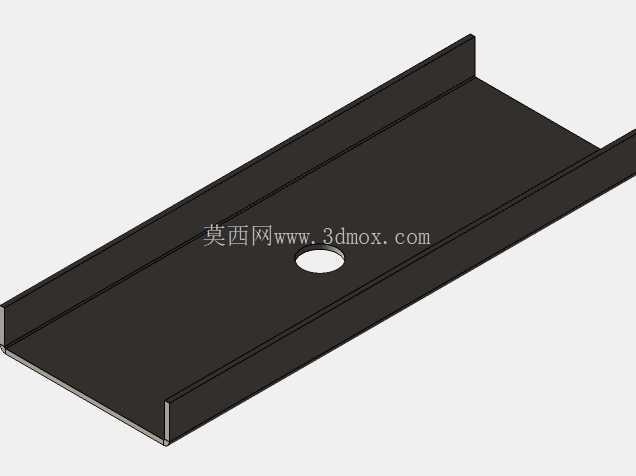

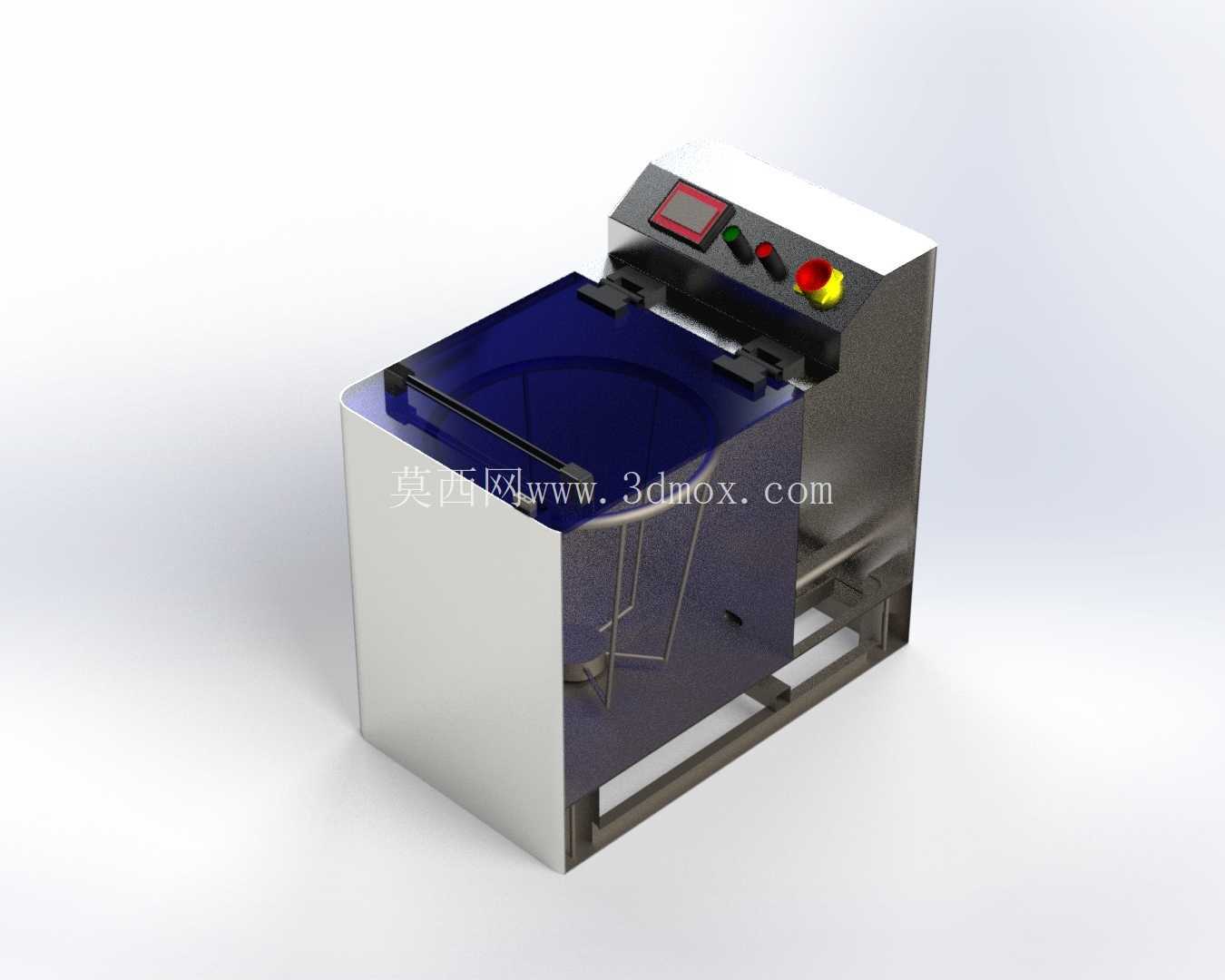

　　在五金加工、电镀处理、精密零件切削加工的产线末端，工件经过清洗工序后表面残留的切削液、清洗水渍如果不能快速去除，很容易在存放过程中产生浮锈，或是影响后续表面涂层的附着效果，这类场景下离心烘干设备是产线里不可缺少的配套单元。这套离心烘干设备的结构设计，完全围绕中小型机加工件、电镀件的批量脱水需求展开，没有冗余的装饰性结构，所有外形轮廓都服务于功能实现。设备主体采用立式方箱承载结构，下部是整体焊接的机架底座，机架内部预留了旋转驱动组件的安装空间，侧边留出了电气控制元件的布线与安装腔，底座底部的框架结构做了加强筋处理，能够抵消转鼓高速旋转时产生的偏转动载荷，避免设备运行时出现大幅振动。

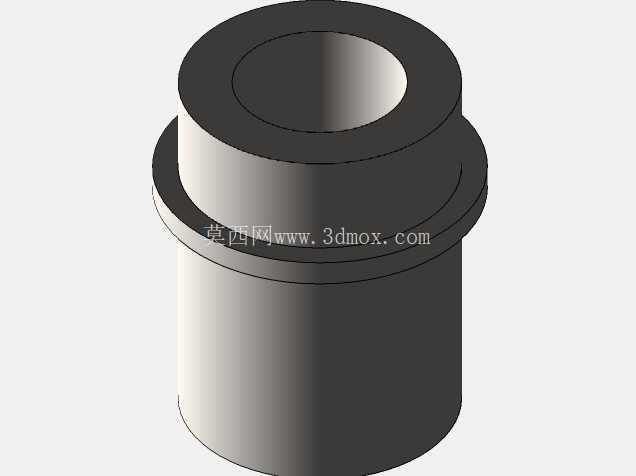

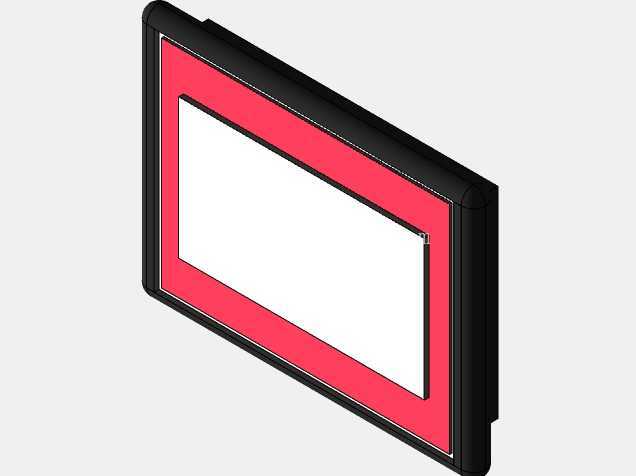

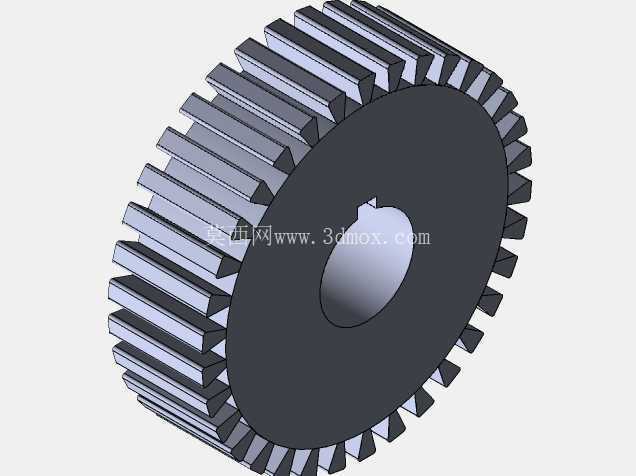

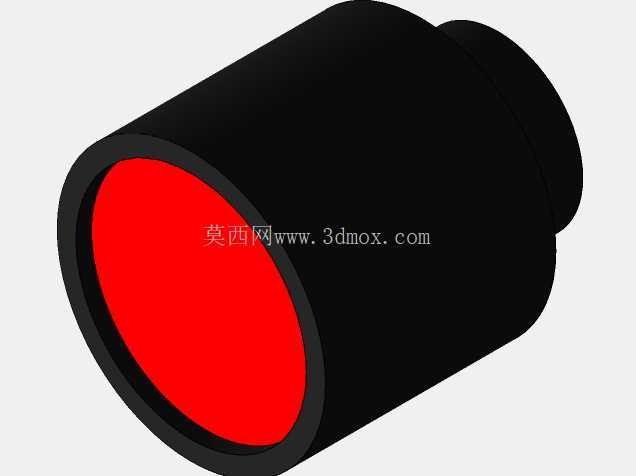

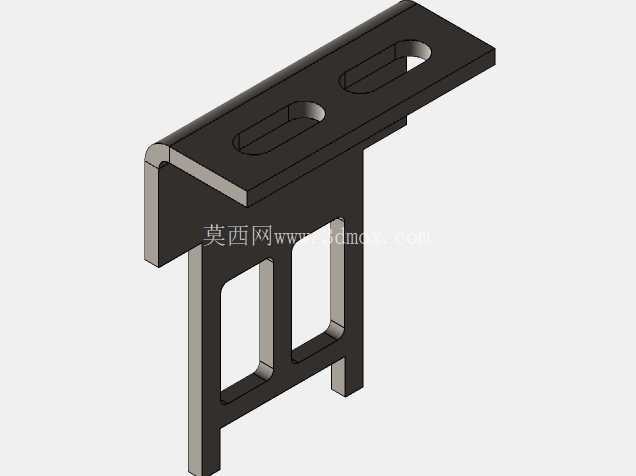

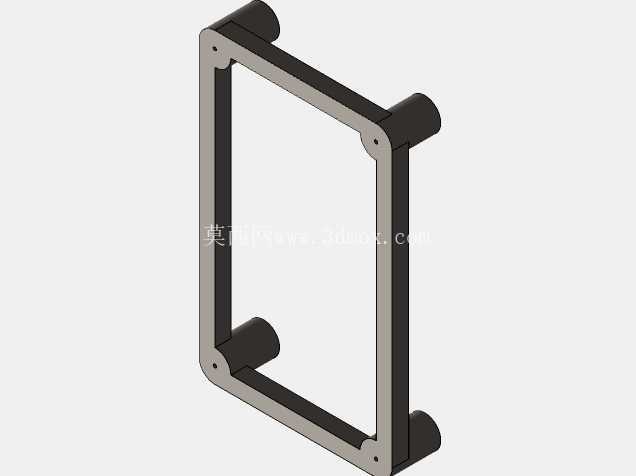

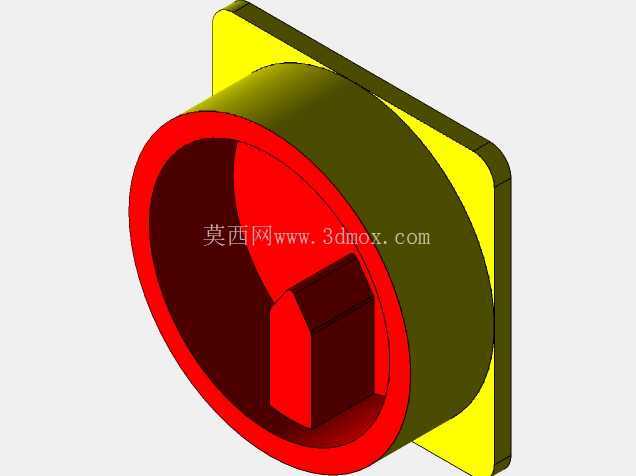

　　上部的工作腔采用半透明防护围板设计，既可以在设备运行时直观观察内部工件的脱水状态，也能阻挡高速旋转过程中可能甩出的液体或是小零件，防护围板做了快拆式的固定结构，日常清理腔体积液、更换转鼓配件时不需要拆卸大量紧固件，降低日常维护的操作难度。操作面板设置在设备上部的斜向台面上，倾斜角度适配操作人员站立操作的视线高度，面板上集成了运行状态显示屏、启动停止按钮、急停控件，所有控件的排布符合常规工业设备的操作逻辑，急停按钮采用醒目的黄底红帽设计，触发时的按压行程足够，遇到突发状况可以快速切断设备动力。

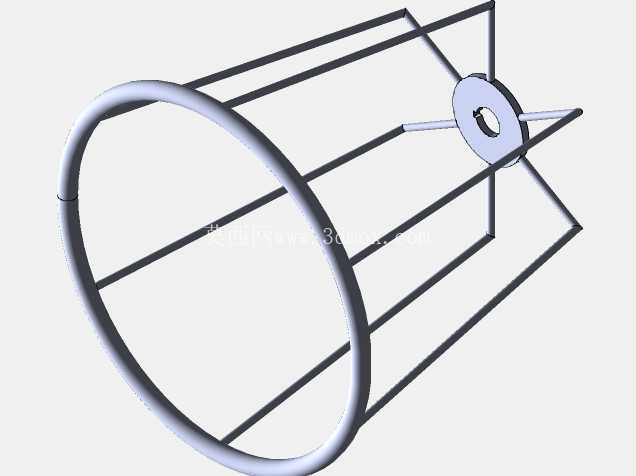

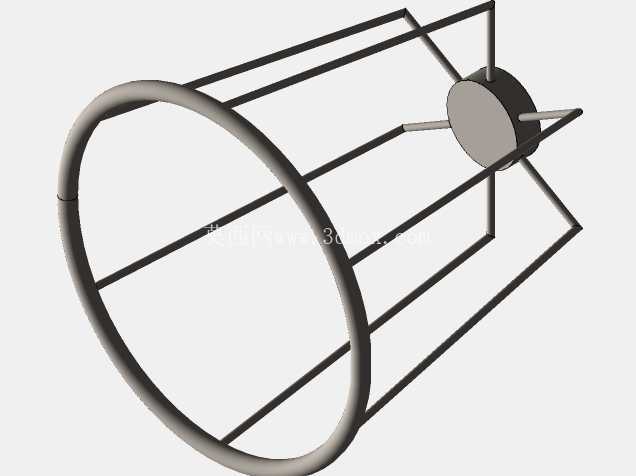

　　设备的转鼓部分采用镂空篮式结构，旋转时在离心力作用下，工件表面的液体被甩到工作腔内壁，顺着内壁的导流槽汇集到腔体底部的排液口排出，转鼓的承载尺寸适配常规中小型工件的批量处理需求，单次装载量可以满足中小批量加工产线的节拍要求，不需要频繁停机上下料。从安装边界来看，设备整体占地面积小，不需要额外做地基固定，放置在平整的硬化车间地面就可以投入使用，外接电源、排液管路即可完成安装调试，对车间场地的适配性很强，既可以嵌入到连续式清洗产线的末端作为配套工位，也可以作为独立工位单独使用，处理零散批次的工件脱水作业。

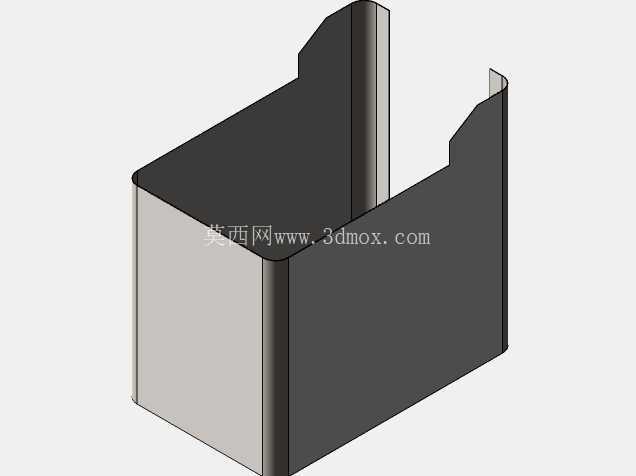

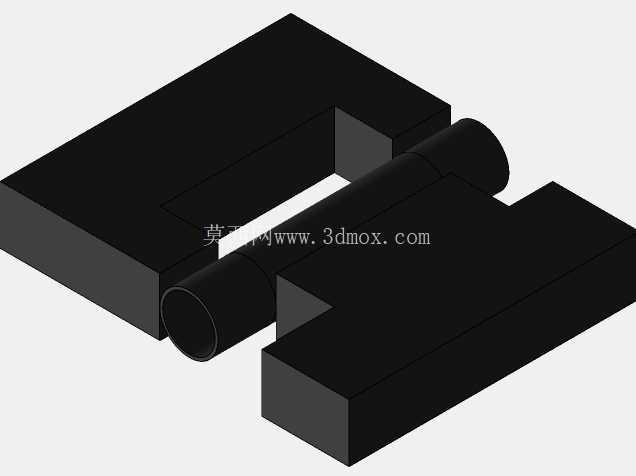

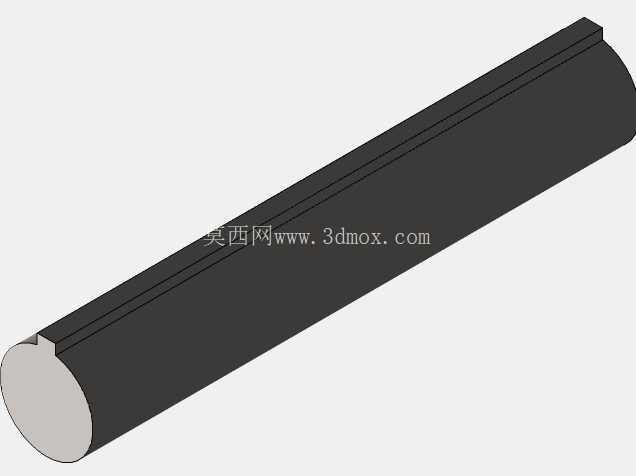

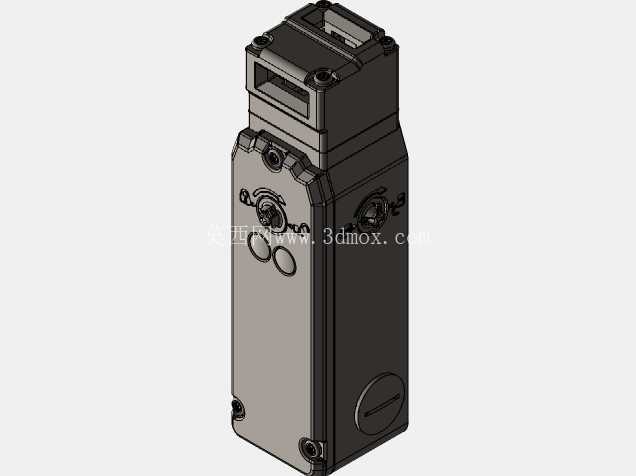

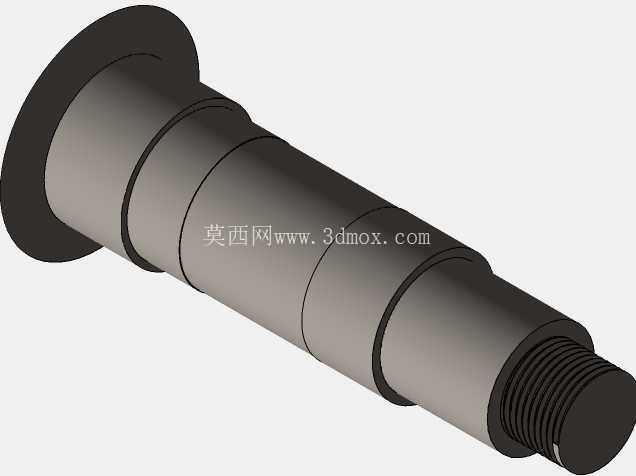

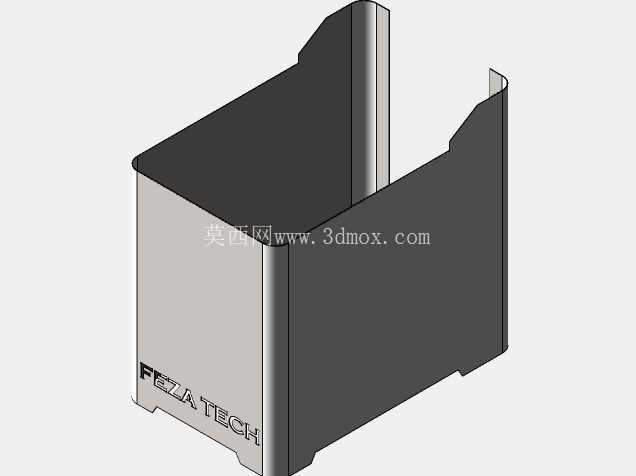

　　设计过程中重点考虑了运行时的动平衡问题，转鼓的旋转轴系做了同轴度公差约束，机架与旋转组件之间设置了缓冲减震结构，降低高速运行时的噪音传递，避免长时间运行后轴系出现偏磨。设备的上盖设置了安全联锁结构，上盖未完全闭合时设备无法启动，运行过程中开启上盖会自动切断驱动动力并触发制动，避免操作人员误触带来的安全风险。腔体内部的导流面做了光滑过渡处理，没有积液死角，排液口的位置设置在腔体最低点，保证甩出的液体可以完全排出，不会在腔体内残留发臭。电气控制部分支持定时运行设置，可以根据不同工件的材质、表面带液量调整离心运行时长，针对易磕碰的精密工件，还可以调整转速档位，避免转速过高导致工件之间碰撞产生表面损伤。和传统的热风烘干设备相比，这种离心式烘干设备不需要配备大功率加热组件，能耗更低，对于表面没有复杂盲孔的工件，脱水效率远高于热风烘干，而且不会因为高温加热导致部分塑料、橡胶材质的工件出现变形问题，适配的工件材质范围更广。在结构细节上，设备所有与液体接触的部位都采用了耐腐蚀的材质处理，避免长期接触清洗液、切削液产生锈蚀，延长设备的使用寿命，外部壳体采用折弯焊接成型，边角处做了圆弧过渡，没有尖锐的突出棱角，避免车间内操作人员走动时磕碰受伤。
