立式工业离心干燥设备结构设计

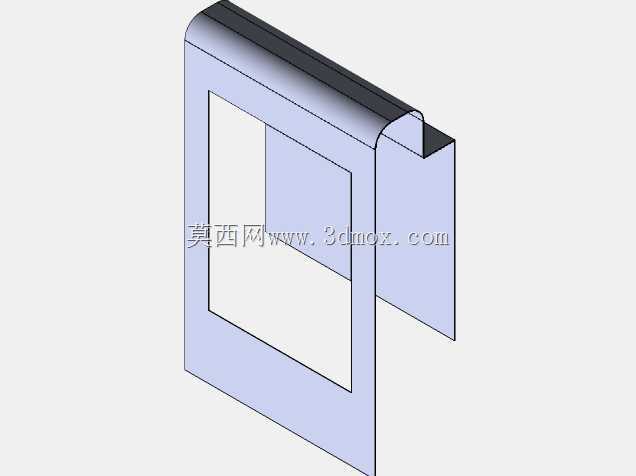

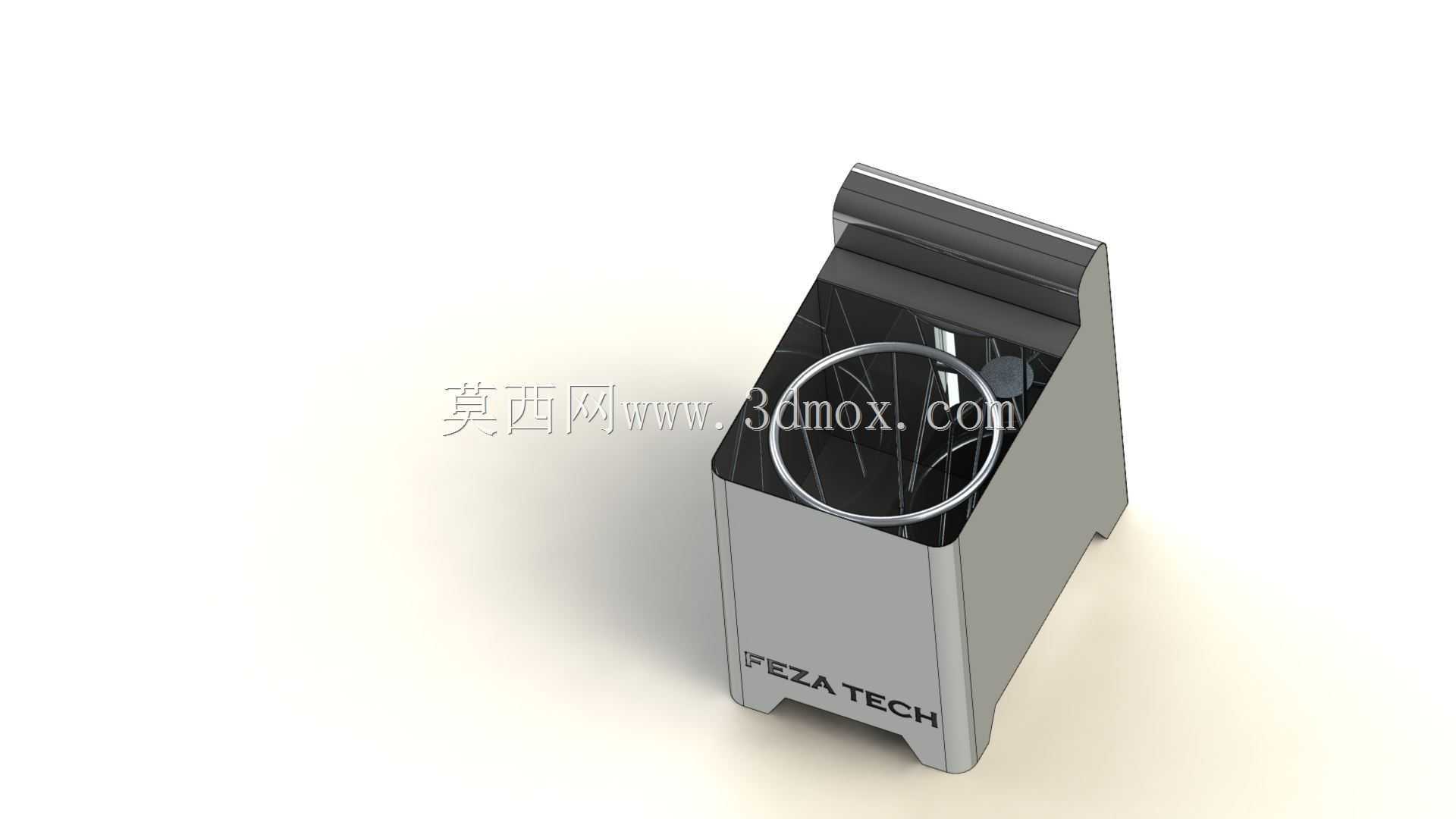

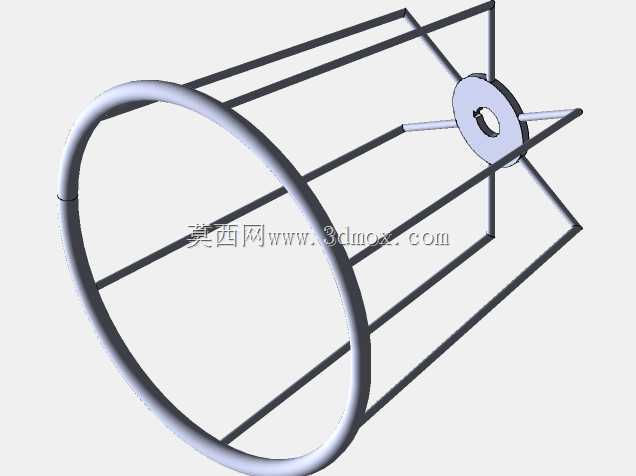

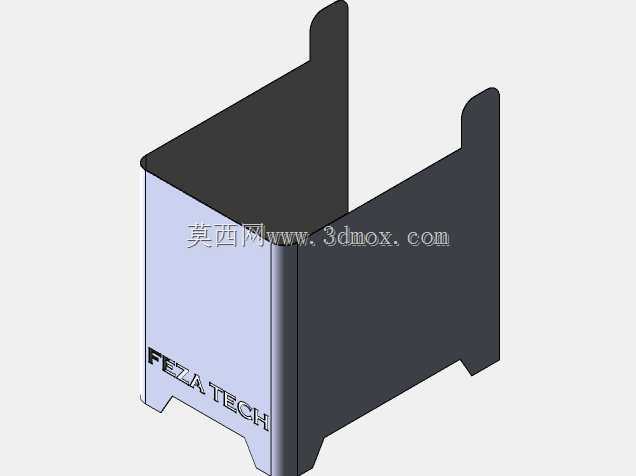

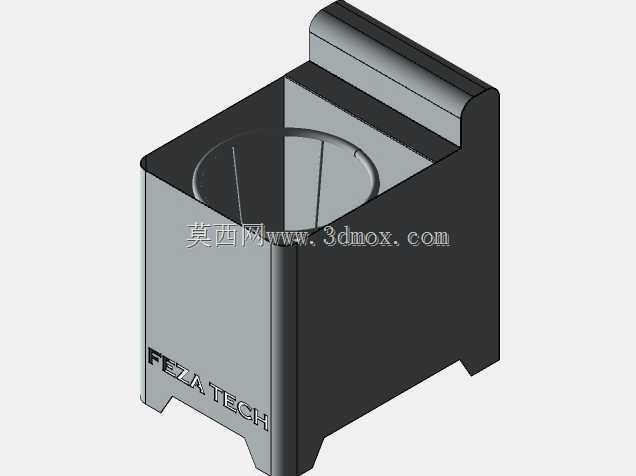

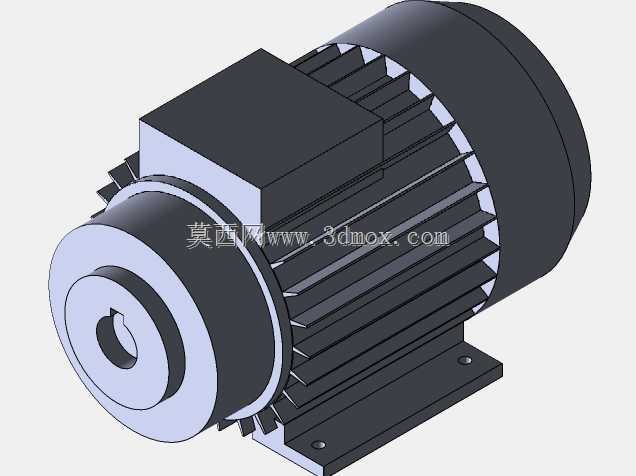

这款立式离心干燥设备主要面向小型机加工车间、五金零配件生产场景设计，可用于完成金属冲压件、切削加工件、小型塑胶成型件表面的切削液、清洗水渍快速脱除作业，也可适配电子元器件生产环节的表面干燥工序，替代传统人工擦拭、自然晾干的低效作业模式，大幅缩短工件后处理的等待周期。设备整体采用立式方箱结构布局，充分利用车间垂直空间减少占地，安装时仅需预留设备本体长宽方向各150mm的操作维护间隙，顶部无需额外预留吊装空间，侧面预留的检修口可直接接触内部传动组件，日常维护无需完全拆解外壳。设备上部设置敞口式圆形投料腔，腔体内壁做光滑圆弧过渡处理，避免工件投放、取出时出现卡料、刮伤工件表面的问题，投料腔下方集成离心转鼓结构，工作时转鼓带动腔体内工件做高速圆周运动，依靠离心力将工件表面附着的液体通过转鼓侧壁的滤孔甩出，汇集到设备下部的集液腔后统一排出，可根据处理工件的材质、尺寸更换不同孔径的转鼓衬网，避免小型工件卡入滤孔造成设备故障。设备外壳采用一体化折弯成型的金属板材制作，边角位置做圆弧钝化处理，既提升外壳整体结构强度，避免车间作业时磕碰造成外壳变形，也能减少尖锐边角带来的作业安全隐患，外壳正面预留品牌标识安装位，可根据需求定制设备标识与操作提示贴。设计过程中重点优化了设备的重心分布，将驱动电机、传动组件等重量较大的部件布置在设备下部腔体内，降低设备整体重心，即使高速运转时也能保持足够稳定性，无需额外打膨胀螺栓固定地面，方便车间内根据生产动线灵活调整摆放位置。设备后侧集成排风通道，干燥过程中产生的潮湿水汽可通过后侧通道定向排出，避免水汽在车间内弥散影响作业环境，底部设置四个可调式支撑脚，可根据地面平整度调整高度，保证设备运转时处于水平状态，减少振动带来的噪音与部件磨损。
