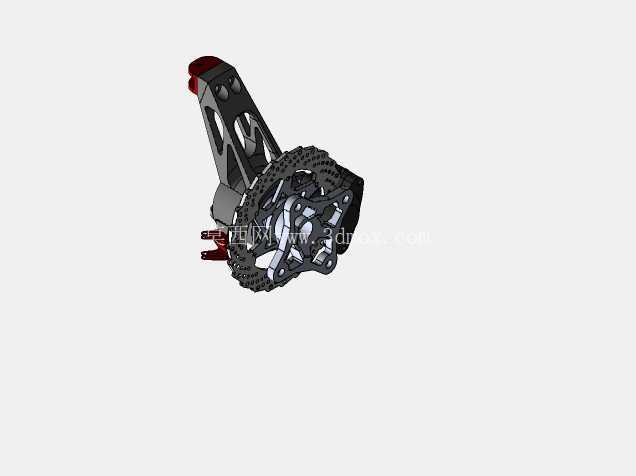

FS赛车前轮带制动盘直立总成结构

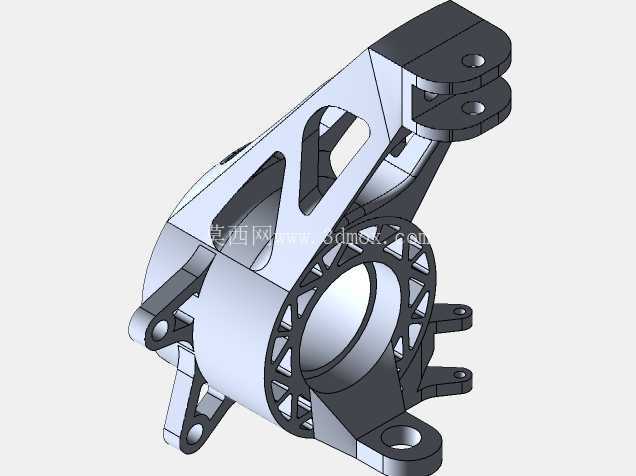

这套轮边直立结构是方程式赛车前轮承载与传力的核心部件，日常赛道工况下需要同时承接来自悬架摆臂的多向载荷、制动卡钳的制动力矩、转向拉杆的转向输入，以及车轮跳动过程中的冲击载荷，是连接悬架系统、转向系统、制动系统与车轮轮毂的关键枢纽。从结构布局来看，该直立件采用了镂空拓扑优化的主体构型，在保证安装位刚度、载荷传递路径强度的前提下，尽可能去除非受力区域的材料冗余，以此降低轮边簧下质量，对于方程式赛车而言，簧下质量的降低能够直接提升轮胎接地性能，优化悬架响应速度，减少颠簸路面下车轮的弹跳幅度，提升整车操控极限。

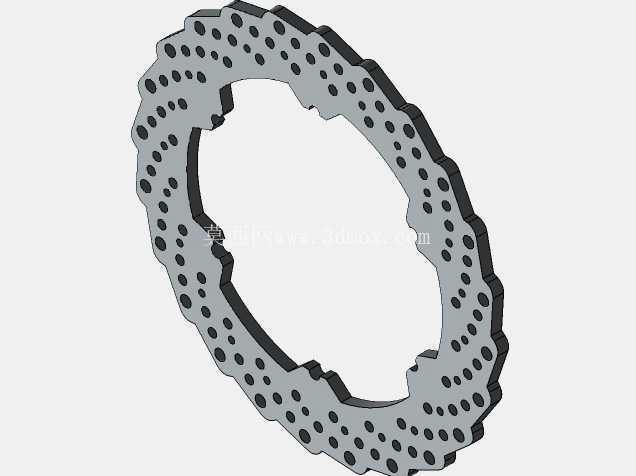

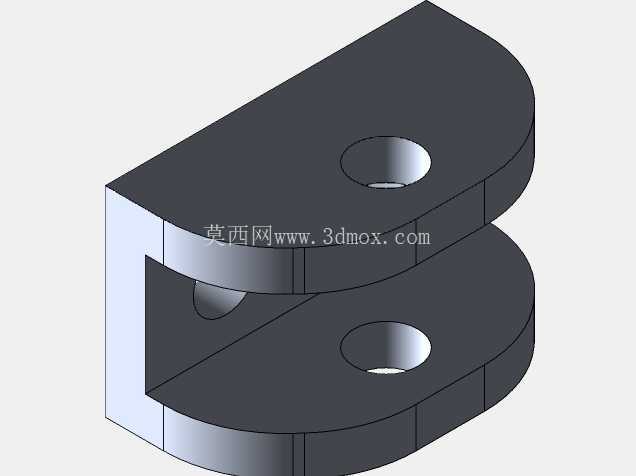

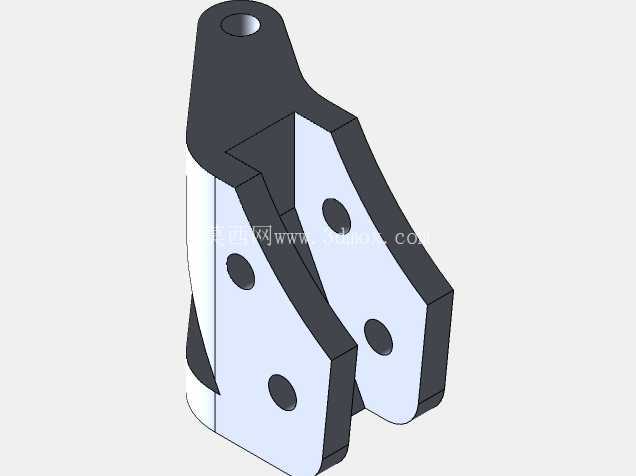

在功能集成设计上，该直立件预留了多组安装接口：上部与下部的摆臂连接位采用了同轴度精度较高的孔位设计，匹配球头销安装后可保证主销内倾、后倾的定位参数符合整车调校需求，避免行驶过程中出现定位参数漂移导致的轮胎异常磨损、转向回正力异常等问题；侧面的制动卡钳安装面设置了定位凸台，能够保证卡钳与制动盘的端面跳动量控制在合理区间，减少制动抖动、制动偏磨的问题，制动盘采用通风钻孔结构，匹配卡钳安装位的偏心设计，可在连续制动工况下快速导出摩擦产生的热量，避免热衰减导致制动力下降；转向拉杆的连接位设置在直立件的侧上方，通过调整拉杆长度可精准匹配前轮前束参数，同时该点位的力臂设计经过优化，能够降低转向过程中所需的操作力，提升转向响应的精准度。

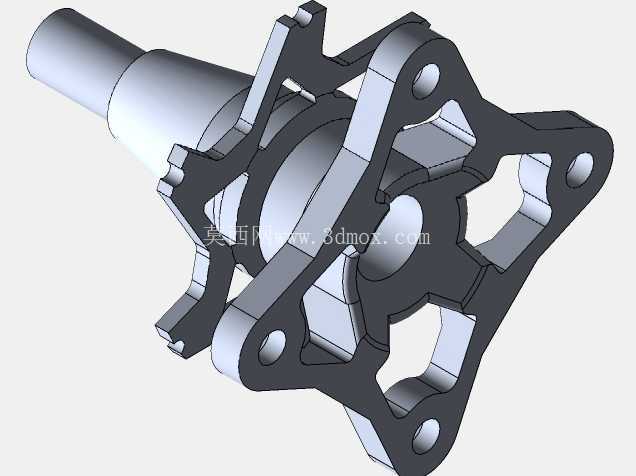

从安装边界来看，该直立件的轮毂安装位采用了标准的赛车轮毂螺栓孔距设计，中心定位孔的公差配合选用过渡配合，能够保证轮毂安装后的同轴度，避免高速行驶时出现车轮动平衡异常的问题；摆臂安装孔的间距、孔径参数完全匹配对应级别方程式赛车的双叉臂悬架几何，不需要额外修改摆臂长度即可完成装配，制动盘的安装法兰面与直立件主体的垂直度经过设计校核，装配后制动盘的端面跳动量可控制在0.05mm以内，满足赛道高速制动的精度要求。在实际使用场景中，这类直立组件不仅应用于大学生方程式赛车的搭建，也可作为小型电动跑车、越野卡丁车的轮边结构参考，其拓扑优化的设计思路也可迁移到民用改装车的轻量化轮边部件开发中。

设计过程中，针对直立件的受力特性，在载荷传递的关键路径上做了加厚处理，比如摆臂安装孔周边、卡钳安装座根部、转向拉杆连接位都设置了加强筋结构，避免极限工况下出现应力集中导致的部件断裂；而在非主要承力的区域，采用了大尺寸的三角形镂空结构，三角形构型本身具备较好的结构稳定性，在减重的同时不会大幅降低部件的整体刚度，镂空区域的边缘都做了圆角过渡处理，避免加工过程中出现应力集中源，提升部件的疲劳寿命。制动盘与直立件之间预留了足够的通风间隙，车辆行驶时迎面气流可直接穿过制动盘的通风道与镂空间隙，带走制动摩擦产生的热量，即使在连续多圈的赛道制动工况下，也能将制动系统的工作温度控制在合理范围内，保证制动效能的稳定性。轮毂轴承的安装位采用了阶梯孔设计，能够匹配双列角接触轴承的安装需求，承受行驶过程中产生的径向与轴向联合载荷，轴承位的密封结构预留了安装空间，可避免赛道行驶时泥沙、灰尘进入轴承内部，延长轴承的维护周期。
