方程式赛车前翼空气动力学结构

　　这套前翼结构面向大学生方程式赛车与小型方程式样车的前端气动开发场景，主要承担车辆高速行驶时的下压力生成、车头气流梳理以及前轮区域流场引导任务。前翼位于整车最前端，是赛车首先接触来流的气动部件，其翼面曲率、端板轮廓、襟翼分段和中部避让结构都会直接影响前轴抓地表现。

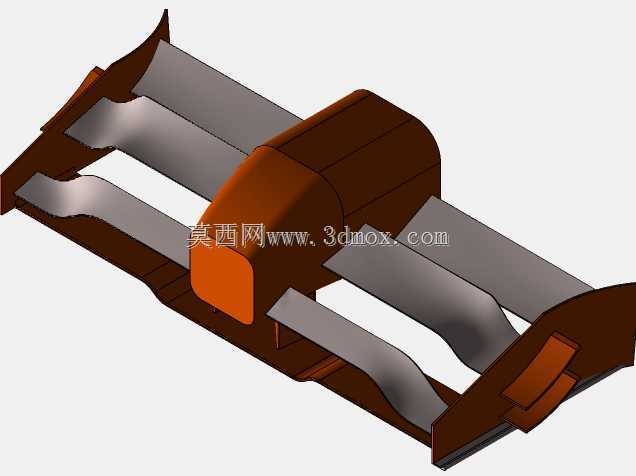

　　从结构布置看，模型采用多层翼片组合形式，左右两侧翼面沿车头宽度方向展开，中部设置隆起的整流箱体，用于避让车架前段、鼻锥连接点或相关安装空间。翼片并非简单平板，而是带有连续弯弧的翼型截面：前缘迎流，上下面形成压差，使气流在翼面下方加速并产生向下的气动载荷。多层翼片之间保留缝隙，可让高压区气流向低压区泄放，延缓大攻角下的气流分离，这对低速弯道需要较高下压力的方程式赛车尤其重要。

　　左右端板并非装饰件，而是限制翼尖绕流的关键边界。端板沿竖向延伸，能够削弱翼面上下表面压力在端部快速串通形成的翼尖涡，同时把前翼产生的气流向外、向后引导，减少直接冲击前轮正面的乱流。模型中端板与翼片端部形成连续包络，外形随翼片轮廓折转，既承担气动封边作用，也为前翼总成提供侧向刚度。

　　中部整流块的设计体现了整车装配边界约束。赛车前翼不能只追求气动外形，还必须与鼻锥、前防撞结构、悬架摇臂和转向杆件协调。中间区域抬高并做成圆滑过渡，可以避免与车架前端发生干涉，同时降低中央钝体造成的正压堆积。气流经过中部后被分流到左右翼片通道，再由端板和翼缝组织成适合前轮外侧绕行的流场。

　　在实际用途上，前翼提供的下压力主要作用于前轴，可改善转向响应和前轮附着极限。与后翼相比，前翼更靠近转向轮，其载荷变化会迅速影响入弯稳定性；因此翼片攻角、端板高度和襟翼层数需要与整车气动平衡联合调整。若前部下压力不足，车辆容易出现转向不足；若前翼过强，则可能在高速制动或弯道中造成前轴负荷过大、后轴抓地相对减弱。

　　建模时需要重点控制若干安装边界。首先是前翼总宽，它必须满足赛事规则对前轮前方空气动力学装置的宽度限制，并避免超出轮胎外侧过多而导致碰擦风险。其次是翼面最低点与地面的距离，前翼在静态、制动点头和悬架压缩工况下都不能与地面发生接触。再次是中部连接区的高度和长度，需预留鼻锥插入、紧固件操作以及碰撞吸能结构的安装空间。

　　翼片本身的厚度也不能忽略。虽然气动截面通常较薄，但实际零件需要承受高速气流载荷、颠簸振动和维修拆装冲击。若采用复合材料铺层，翼面内部可设置肋条或夹芯结构；若用于早期概念验证，三维模型中应保留翼片间距、安装面和连接耳板位置，以便后续进行CFD网格划分与结构校核。端板下缘、翼片前缘和中部整流罩交界处，是应力集中和气流分离都较容易出现的位置，圆角过渡与支撑布置需要同时考虑。

　　从流场组织角度看，该前翼不是孤立部件。前轮本身是高阻力、强乱流来源，前翼端板需要把一部分气流导向轮胎外侧，减少气流直接撞击胎面；另一部分气流则可通过翼片下方通道，为底板和侧箱区域创造较稳定的入口条件。模型中多层翼面的错位布置，有利于在不同车速下维持较宽的高效工作范围，尤其适合方程式赛车频繁加减速、弯道速度变化大的工况。

　　设计推进过程中，可先依据车架前端硬点确定中央箱体和主安装面，再按轮胎宽度、前轮距和规则边界确定前翼总宽与端板位置；随后建立主翼、襟翼和端板的初步曲面，通过截面曲率调整攻角与缝道宽度；最后检查拆装路径、悬架跳动间隙和拖车、维修状态下的接触风险。这样得到的三维结构不仅是外观造型，更能直接服务于气动分析、样件加工和整车装配。
