方程式赛车兼容式制动踏板总成结构设计

这套制动踏板总成主要面向大学生方程式电动、燃油赛车的制动系统开发需求，适配单座开放式座舱赛车的驾驶舱布局，可同时满足油壶集成安装、制动主缸固定、踏板力传递的多重功能，也可经过小幅安装孔位调整后适配小型电动卡丁车、轻量化场地赛车的制动回路搭建。从实际装车场景来看，这类踏板总成需要直接安装在驾驶舱前围板下方的车架安装平面上，安装底座采用带翻边的钣金折弯+局部铣削结构，四个固定孔位预留了调整余量，可适配不同管径的车架方管焊接面，安装时不需要额外制作转接支架，降低车架焊接阶段的定位难度。

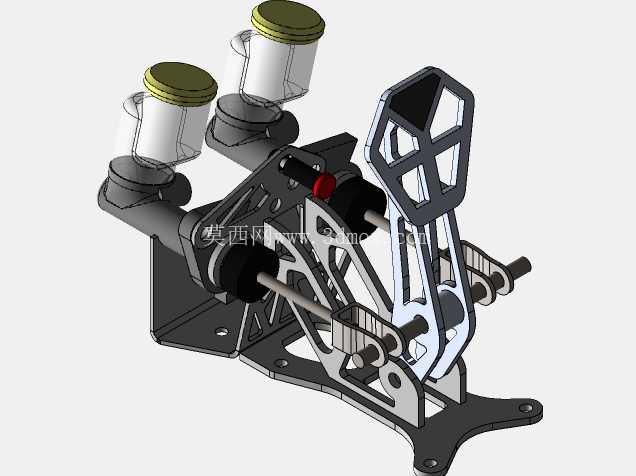

结构设计上采用双主缸并行布置方案，两个制动液储液壶直接固定在主缸上方，省去了外置油壶的连接管路，减少制动回路的接头数量，降低管路渗漏风险，同时缩短了主缸推杆的力传递路径，踏板踩下时的虚位控制在极小范围内。踏板臂采用镂空式轻量化设计，在保证踩踏强度的前提下切除了非受力区域的多余材料，踏板面做了防滑纹理处理，适配赛车鞋的硬底接触面，踩踏时不会出现脚底打滑的情况，踏板臂的转动支点采用自润滑衬套结构，长期高频踩踏也不会出现卡滞、异响问题。

平衡杆机构的设计是这套总成的核心特点，通过可调式平衡杆连接两个主缸的推杆，可以根据前后轴制动力分配的需求调整推杆的初始位置，在赛道不同抓地力路面条件下，不用改动制动管路就可以快速调整前后制动力的分配比例，匹配不同轮胎配方、不同载油量下的制动需求。踏板的行程限位采用硬橡胶缓冲块结构，在踏板踩至最大行程时提供缓冲，避免主缸活塞被顶死造成内部密封件损坏，同时给驾驶员清晰的踩踏行程反馈，帮助驾驶员精准控制制动力度。

从安装边界来看，整套总成的横向宽度控制在双主缸并排布置的最小尺寸范围内，不会占用驾驶舱内过多的横向空间，给油门踏板、离合器踏板的布置预留足够间距，避免驾驶员操作时出现踏板干涉的情况；纵向安装深度适配方程式赛车狭窄的驾驶舱前围空间，储液壶的加注口朝向斜上方，日常检查制动液液位、补充制动液时不需要拆除周边的内饰件，维护操作十分便利。踏板的初始高度、踩踏角度都做了多档可调设计，不同身高、不同驾驶习惯的车手可以根据自身需求调整踏板的初始位置，找到最合适的踩踏坐姿，减少长时间比赛中的腿部疲劳。

受力层面的设计经过了多轮仿真校核，踏板臂、安装底座、平衡杆这些核心受力部件都按照赛事规则要求的最大踏板力载荷做了强度冗余设计，在极端制动工况下不会出现结构变形、断裂的问题，同时整体重量控制在较低水平，符合赛车轻量化的设计原则。主缸安装位采用标准的安装接口，可适配市面上主流型号的赛车制动主缸，不需要做额外的改装加工，车队在备件准备、主缸选型时的灵活度更高。整套结构没有采用复杂的异形加工件，大部分零件都可以通过常规的钣金切割、铣削加工完成，加工成本可控，适合学生车队、小型赛车改装团队的小批量制作需求，装车后不需要复杂的调试就可以直接投入使用，制动脚感线性，制动力输出随踏板踩踏深度平稳增长，不会出现制动力突然爆发的情况，方便驾驶员细腻控制制动强度，在入弯前的制动点可以精准控制车速，提升圈速表现。
