无人机30mm规格可折叠机臂连接结构件

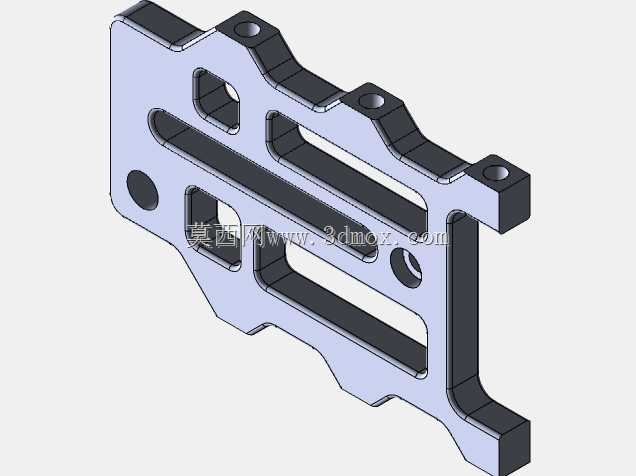

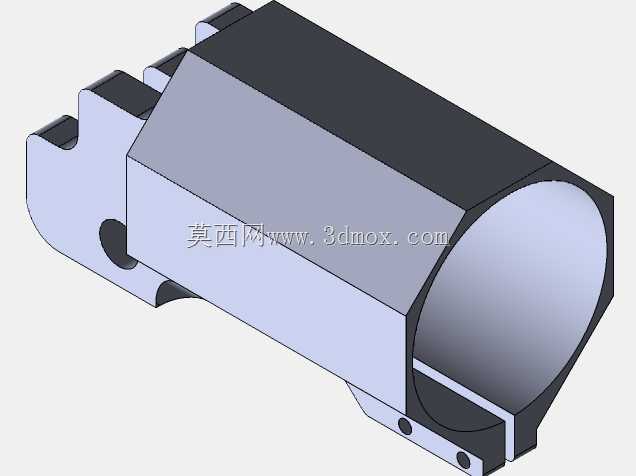

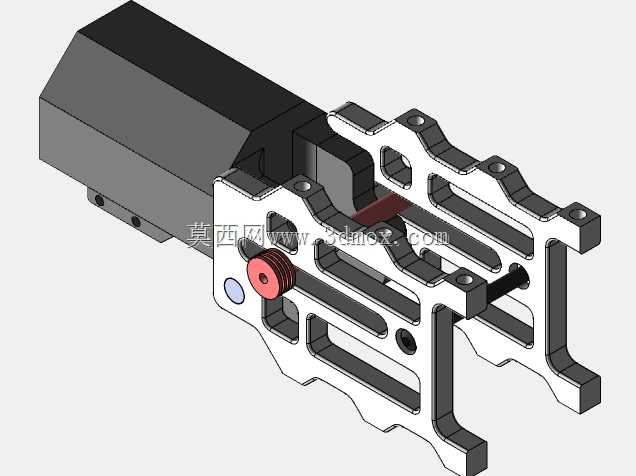

这款连接结构件主要应用于多旋翼航拍无人机的机臂折叠装配场景，解决无人机机臂在收纳运输、作业展开两种状态下的快速切换与可靠连接需求，适配管径30mm的碳纤维机臂，是折叠式无人机机架的核心受力连接件。从实际作业场景来看，消费级及行业级航拍无人机在外出作业携带时，固定机臂会占用大量收纳空间，运输过程中突出的机臂也容易受外力磕碰出现断裂、形变，这款折叠臂接头通过铰接式的结构设计，可实现机臂沿转轴方向的90度折叠收纳，展开后通过定位孔与锁紧件配合，可保证机臂与机架主体的连接刚性，避免飞行过程中机臂出现晃动、位移影响飞行姿态稳定性。设计过程中优先考虑了受力分布合理性，接头主体采用一体化铣削成型的结构逻辑，多处设置镂空槽位，在不降低结构强度的前提下尽可能削减零件自重，避免增加无人机不必要的起飞负载；三个带沉台的安装孔位沿接头受力方向排布，安装后可通过螺丝与机架主体紧密贴合，沉台设计可避免螺丝头部突出影响装配平整度，侧面的圆形通孔用于穿设机臂锁紧螺丝，可将插入接头的30mm机臂牢牢锁死，防止机臂在飞行震动中出现松脱、转动。外形上整体采用不规则的异形轮廓，完全贴合机架侧边的安装边界，不会突出机架外轮廓额外占用空间，边缘全部做了圆角过渡处理，既避免加工过程中出现应力集中导致零件受力断裂，也能防止装配时尖锐边角划伤操作人员或损坏线材。安装时需要注意接头与机架贴合面的平面度公差，装配前需清理贴合面的加工毛刺，锁紧螺丝时需按对角顺序逐步拧紧，避免单侧受力过大导致接头出现形变，铰接转动部位预留了0.1mm的装配间隙，既保证折叠转动时的顺畅度，也不会出现过大旷量影响飞行稳定性。这类折叠接头的可靠性直接关系到无人机飞行安全，设计时针对飞行过程中的升力负载、机动动作的冲击力做了结构强化，接头的弯折部位做了加厚处理，镂空槽的走向完全顺着应力传递方向排布，避免应力集中在槽位边角处出现断裂风险，实际使用中可支持多次反复折叠操作，不会因为频繁开合出现结构松动或磨损超差的问题。
