SeligS1223高升力低雷诺数机翼翼型肋结构

在小型低速固定翼飞行器、微小型无人机的结构设计环节中，翼肋作为维持机翼翼型精度、传递蒙皮气动载荷的核心承力构件，其结构合理性直接决定机翼的气动效率与结构可靠性。这款基于Selig S1223翼型开发的翼型肋，针对低雷诺数飞行工况做了针对性的结构优化，适配弦长1000mm、安装螺距4.5°的机翼装配需求，是小型长航时无人机、低速航模飞行器机翼结构中的核心受力零件。

从实际应用场景来看，这类高升力低雷诺数翼肋主要适配飞行速度较低、起飞重量有限的低空飞行器，这类飞行器的飞行雷诺数通常处于1e5到3e5区间，常规翼型在该区间内容易出现层流分离、升阻比骤降的问题，而Selig S1223翼型本身就是针对低雷诺数工况开发的高升力翼型，搭配对应的翼肋结构，能够在低速飞行时维持稳定的翼面气流附着，提升飞行器的起降性能与巡航效率。在实际装机过程中，翼肋沿机翼展向按设定间距排布，外侧与机翼蒙皮粘接或铆接，内侧与机翼主梁、翼梁腹板连接，将蒙皮承受的气动升力、阻力传递到主承力结构上，同时保证机翼剖面始终维持设计翼型轮廓，避免飞行过程中翼面变形导致气动性能衰减。

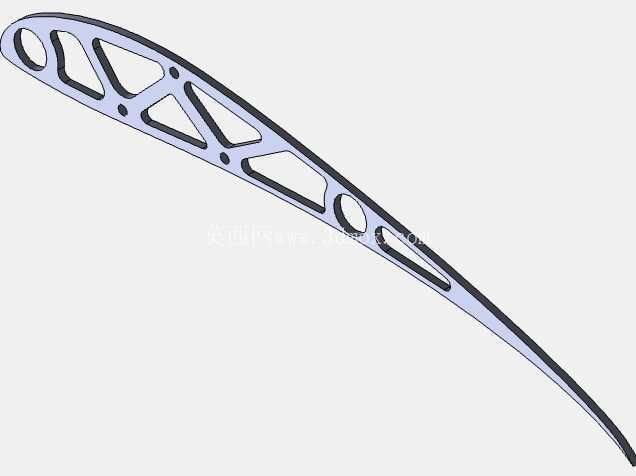

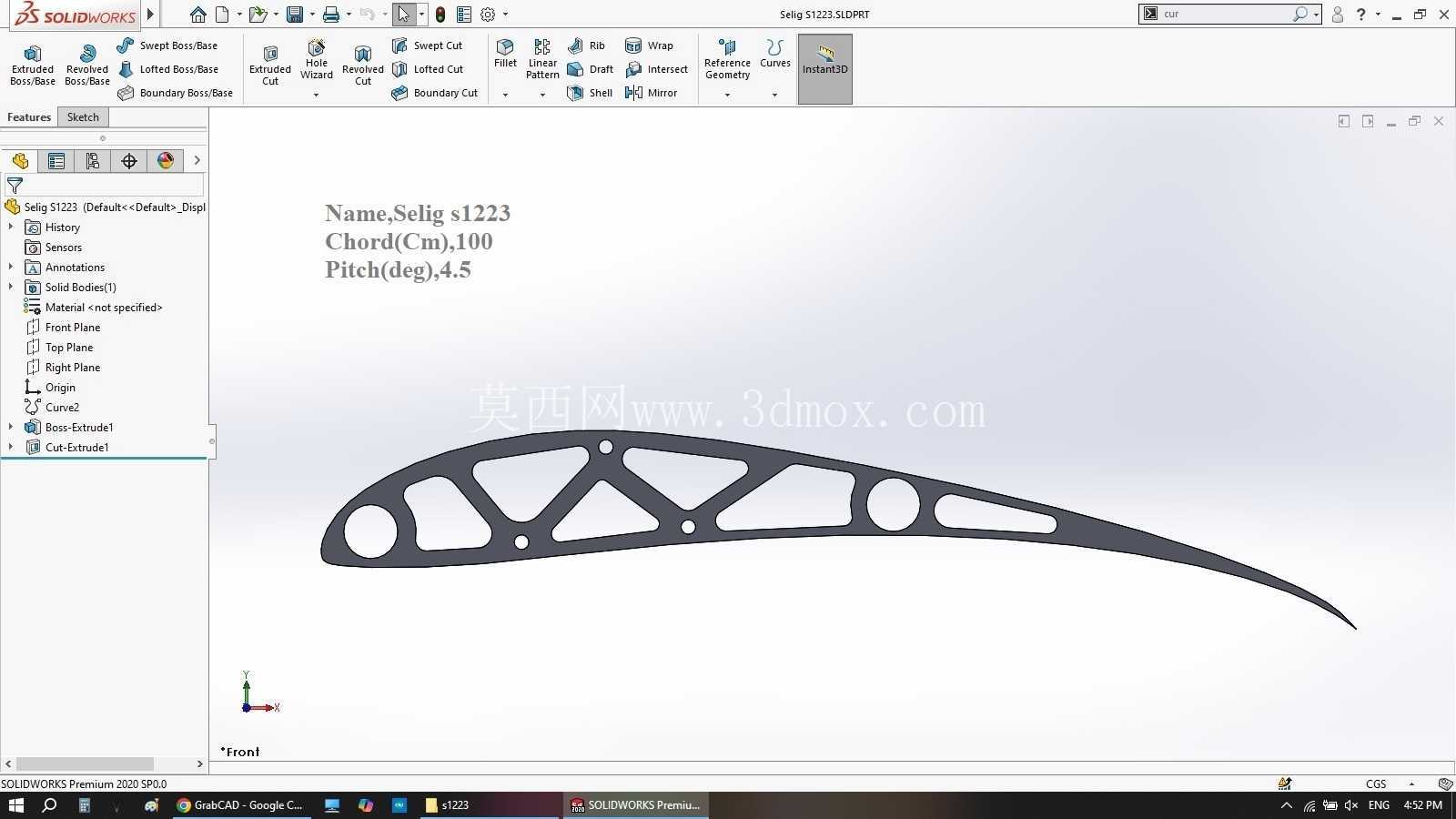

从结构设计思路来看，这款翼肋采用了镂空桁架式结构设计，在保证结构刚度与强度的前提下尽可能降低零件自重。整个翼肋的轮廓完全贴合Selig S1223翼型的理论型线，前缘位置做了圆弧过渡处理，保证与前缘蒙皮的贴合度，后缘逐渐收窄到设计厚度，匹配翼型的尾缘收缩要求。肋板上的镂空孔洞经过拓扑优化排布，大尺寸三角形镂空承担主要的抗弯抗剪载荷传递，圆形工艺孔既可以进一步减重，也能作为装配过程中的定位孔、走线孔使用，方便机翼内部的舵机线缆、燃油管路（若为油动飞行器）穿过。翼肋上预留的多个小孔为装配连接孔，可通过铆钉、螺栓与翼梁、长桁连接，不同位置的孔径根据受力大小做了区分，主承力区域的连接孔孔径更大，非承力区域的小孔仅作辅助定位使用。

在安装边界方面，这款翼肋的弦长尺寸为1000mm，对应机翼弦长1米的设计规格，安装时需要保证翼肋的翼弦平面与机翼基准面保持4.5°的安装角，也就是设计给定的螺距参数，这个角度是根据飞行器的巡航升力系数配平要求计算得出的，能够保证飞行器在巡航状态下机身处于最优迎角区间，降低全机阻力。翼肋的厚度方向尺寸需要匹配所选翼梁的截面高度，安装时翼肋的主梁安装槽要与机翼主梁完全贴合，避免出现装配间隙导致的应力集中，相邻翼肋的间距需要根据蒙皮的承载能力计算，通常对于轻木蒙皮或者复合材料薄蒙皮结构，翼肋间距控制在100-150mm区间即可保证蒙皮不会在气动载荷下出现明显凹陷。

从实际使用的功能特性来看，这款翼肋的结构设计兼顾了轻量化与结构强度，桁架式的镂空结构让零件的自重比实心翼肋降低60%以上，同时通过三角形加强筋的排布，让翼肋在承受翼面法向载荷时的变形量控制在允许范围内，不会因为气动载荷导致翼型出现明显变形。低雷诺数高升力的翼型匹配设计，让装配该翼肋的机翼在低速飞行时能够获得更高的最大升力系数，缩短飞行器的起飞滑跑距离，同时在小速度飞行时不容易出现失速，提升低速飞行的安全性。对于航模制作、小型无人机研发的结构设计人员来说，这类经过型线验证的翼肋结构可以直接导入装配体中使用，不需要再从零开始绘制翼型曲线、做结构拓扑优化，能够大幅缩短机翼结构的设计周期，同时避免因为翼型绘制误差导致的气动性能偏差。在实际加工环节，这类翼肋既可以采用激光切割轻木、层板的方式制作航模用零件，也可以采用碳纤维板CNC加工、3D打印的方式制作无人机用的结构件，不同加工方式下只需要根据材料强度特性微调局部壁厚即可，结构本身的适配性较强。
