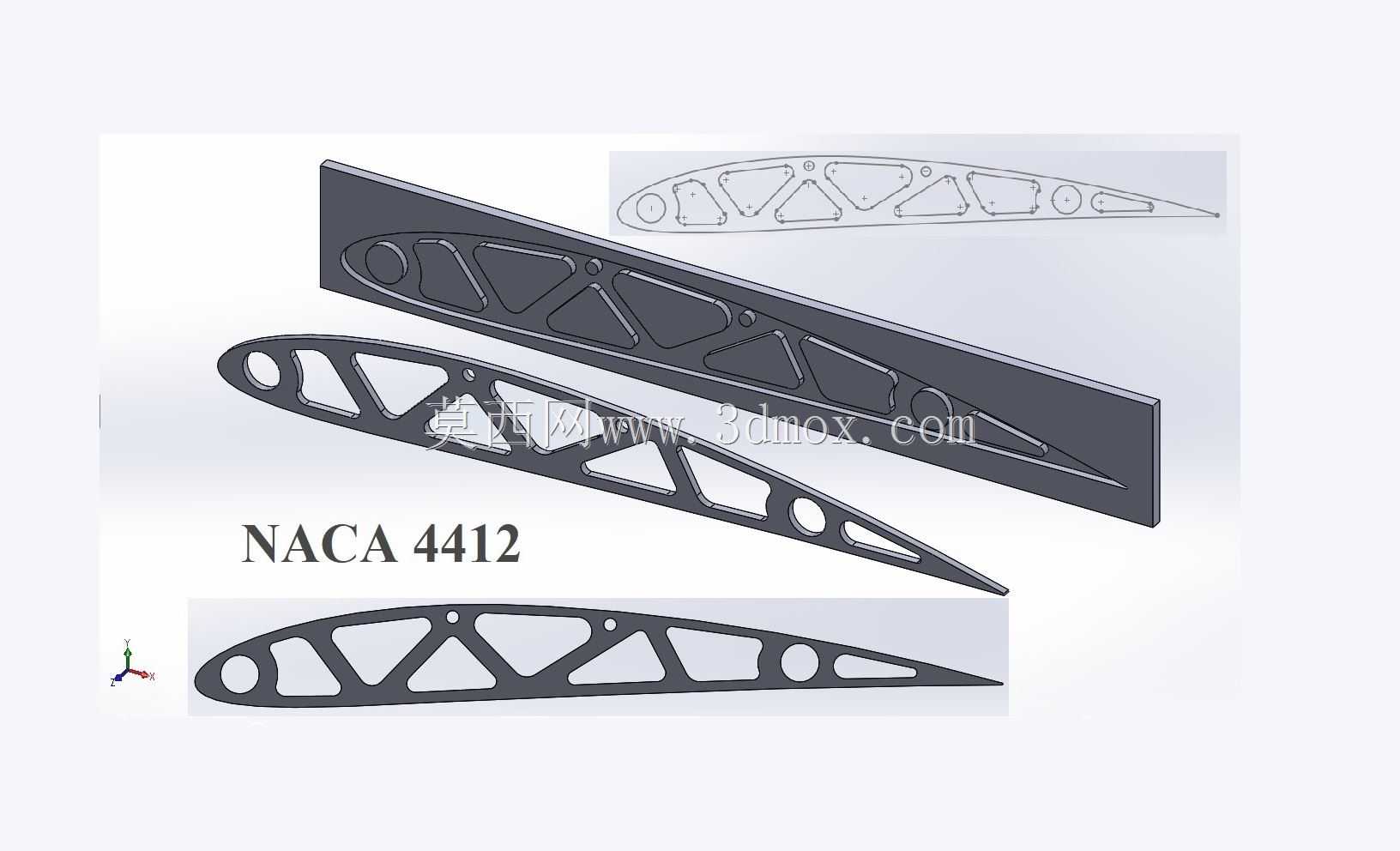

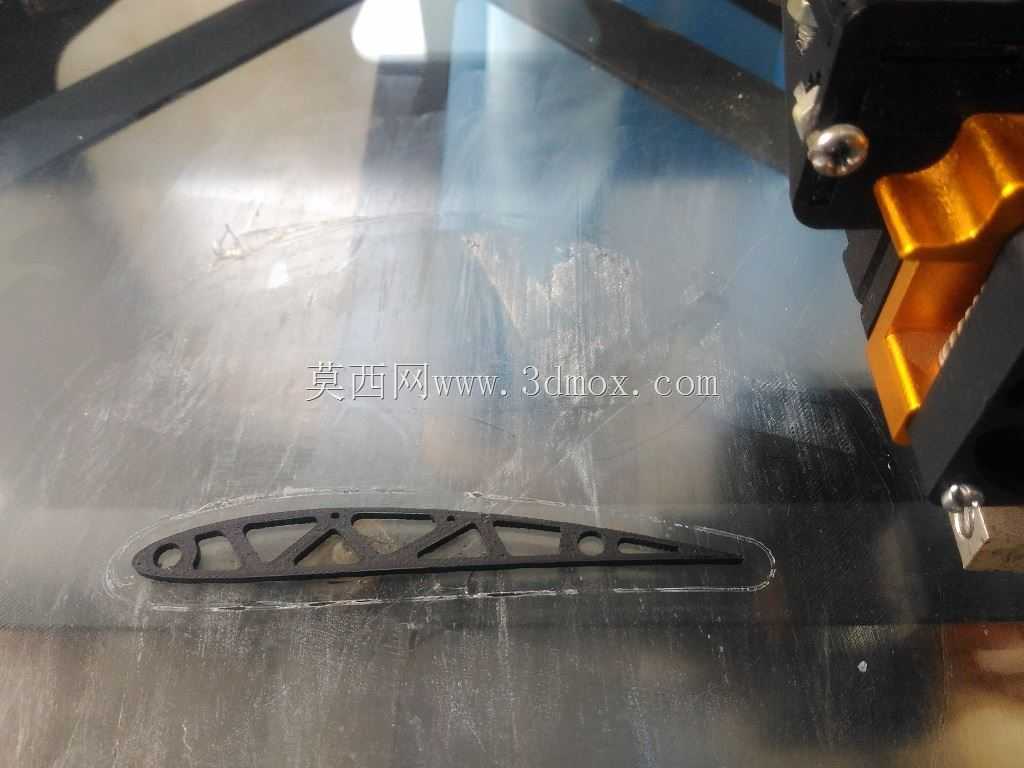

NACA4412翼型机翼翼肋轻量化结构设计

　　在固定翼无人机、轻型载人飞行器、航模飞行器的机翼结构设计中，翼肋作为维持翼型截面形状、传递蒙皮气动载荷到翼梁的核心承力构件，其结构合理性直接决定机翼的气动精度、结构重量与疲劳寿命。本次设计的NACA4412翼型翼肋，针对低速飞行器常用的经典翼型做适配性结构优化，完全贴合NACA4412翼型的理论轮廓曲线，前缘半径、最大厚度位置、后缘夹角均严格匹配翼型参数，能够保证蒙皮铺设后完全还原设计翼型的气动外形，避免因翼肋轮廓偏差导致的气流分离、升阻比下降问题。

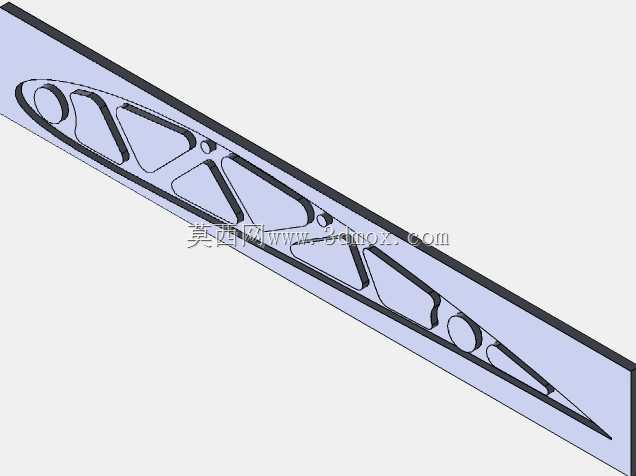

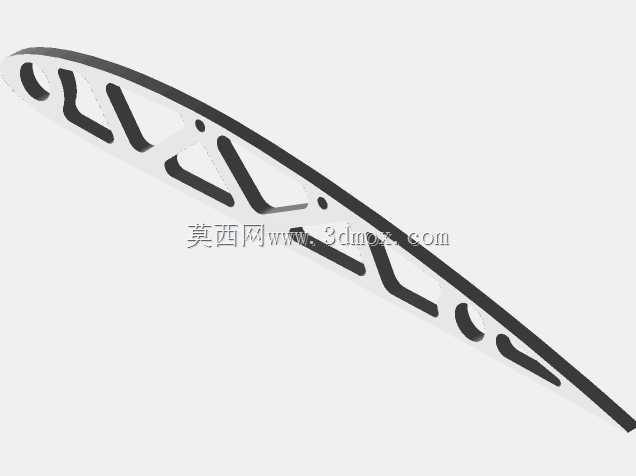

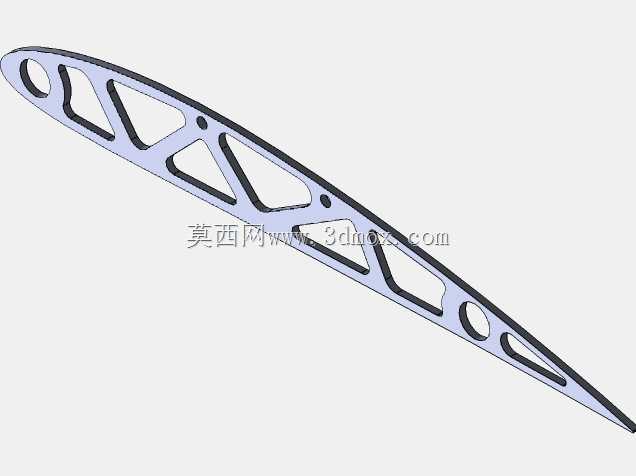

　　从结构功能来看，该翼肋采用镂空桁架式结构设计，在翼型轮廓的封闭边界内部，通过多组斜向加强筋与横向支撑筋形成稳定的三角承力格构，既能够承受飞行过程中蒙皮传递的局部气动吸力与压力，避免翼面出现局部凹陷变形，又能最大化去除非承力区域的材料，相比实心翼肋结构减重超过60%，非常契合轻型飞行器对结构重量的严苛要求。翼肋上预留的多个圆形定位孔，分别对应翼梁穿装位置、蒙皮铆钉固定位、相邻翼肋的连接拉杆安装位，安装时可通过定位孔快速完成与翼梁的同轴装配，无需额外做配钻加工，能够有效缩短机翼的组装周期。

　　设计过程中首先基于NACA4412翼型的坐标点数据生成精准的外轮廓曲线，再根据翼肋的安装跨度确定整体厚度与筋条宽度，筋条的排布方向参考飞行状态下的载荷传递路径设计，让气动载荷能够沿筋条顺畅传递到翼梁连接位置，避免出现应力集中的薄弱区域。前缘位置做了局部加厚处理，因为飞行器起降、低空飞行时前缘更容易遭遇异物撞击，加厚结构能够提升前缘的抗冲击能力，避免轻微碰撞就导致翼肋变形、翼型失真。后缘位置则做了收窄处理，匹配翼型后缘的尖锐度要求，保证后缘气流的顺畅过渡，减少尾部涡流带来的阻力增量。

　　从安装边界来看，该翼肋的弦长尺寸适配常规1.2m-2m翼展的低速飞行器机翼，翼肋厚度可根据机翼的载荷等级做参数化调整，相邻翼肋的安装间距可控制在150mm-250mm之间，搭配碳纤维蒙皮或轻木蒙皮都能获得足够的结构刚度。翼肋上的翼梁安装孔为标准圆孔，可适配圆形截面碳纤维翼梁或矩形截面木质翼梁，安装时仅需在孔位涂覆结构胶即可完成固定，连接强度能够满足30m/s以内飞行速度的载荷要求。在实际应用场景中，这类翼肋既可以用于小型航模的快速组装，也可作为轻型无人机机翼的标准结构件使用，还能用于高校航空专业的教学实验，做翼型气动性能验证、结构强度测试的实验样件。

　　不同于常规的等厚度翼肋设计，该结构的筋条厚度根据不同位置的受力大小做了差异化调整，翼梁连接位置的筋条厚度最大，向前后缘方向逐渐减薄，在保证整体强度的前提下进一步压缩结构重量。镂空区域的形状均为带圆角的多边形，避免直角位置出现应力集中，提升翼肋的抗疲劳性能，在长时间的交变气动载荷作用下不会出现裂纹扩展问题。翼肋的轮廓边缘做了微小的倒角处理，既能够避免安装时划伤操作人员，也能防止蒙皮铺设时尖锐边缘割伤蒙皮材料，提升机翼组装的良品率。
