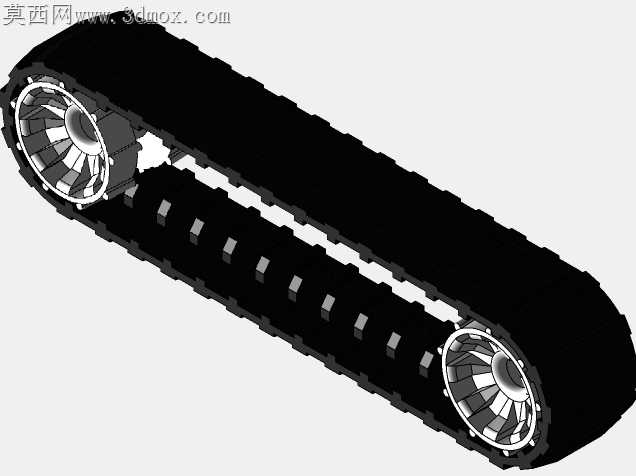

乐高式履带齿轮传动行走组件

小尺寸履带行走组件的加工适配，最容易踩的坑是履带节距与驱动轮齿形的公差匹配偏差，很多初版样件做出来，要么履带卡滞在轮齿啮合区转不动，要么高速运转时履带跳齿脱轨，甚至履带销孔在反复弯折中快速开裂。这套履带齿轮组件在齿形轮廓上做了适配注塑加工的微调，驱动轮的轮齿没有采用尖锐的渐开线齿尖，而是把齿顶做了0.2mm的圆角过渡，既避免注塑时齿尖位置填充不满出现缺料，也能减少履带啮合时的硬接触磨损。履带内侧的啮合凸块，侧面做了1度的拔模斜度，对应驱动轮齿槽的侧壁也做了同角度的倾斜，装配时不需要强行按压就能顺滑卡入，运转时凸块和齿槽的接触面积比直壁结构大了近三成，单位面积的压应力降下来，塑料件的疲劳寿命自然能拉长。履带的节间连接采用了隐藏式的柔性铰链设计，没有额外加装金属销轴，直接靠塑料本身的弯折韧性实现节间转动，铰链位置的壁厚控制在1.2mm，既不会因为壁厚太薄注塑时出现飞边或缩痕，也不会因为壁厚太硬导致履带弯折阻力过大，绕经驱动轮时的弯曲半径刚好匹配轮体的基圆尺寸，不会出现履带局部拱起的问题。驱动轮内部的辐条采用了等距放射状布局，辐条厚度从轮毂处到轮缘处逐渐收窄，注塑时熔料能从中心浇口均匀流向轮缘各个位置，不会出现局部熔接痕影响轮体强度，轮心的安装孔做了D型扁位，和输出轴装配时不需要额外打销钉就能传递扭矩，避免了销孔位置的应力集中导致轮体开裂。履带外侧的接地块做了等距的矩形凸起，凸起边缘同样做了小圆角处理，不会在注塑脱模时刮伤模具表面，也能在行走时增加和接触面的摩擦力，不会出现原地打滑的情况。整套组件所有配合面的公差都按塑料件的加工特性做了放宽调整，没有盲目追求金属件的高精度等级，既降低了注塑模具的加工难度，也减少了后期装配时的修配工作量，组装完成后不需要额外涂抹润滑脂就能顺畅运转，很适合小型科教模型、桌面机器人的行走机构使用，哪怕是用普通的PLA耗材3D打印，也能做出顺滑的传动效果，不会出现常见的卡滞、跳齿问题。
