航模用六通道Spektrum接收机结构设计

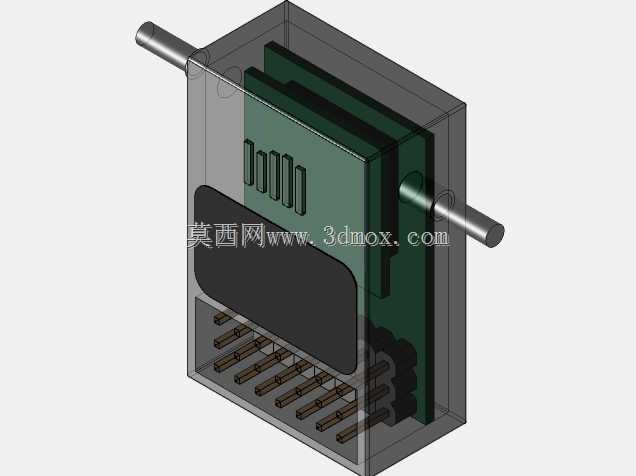

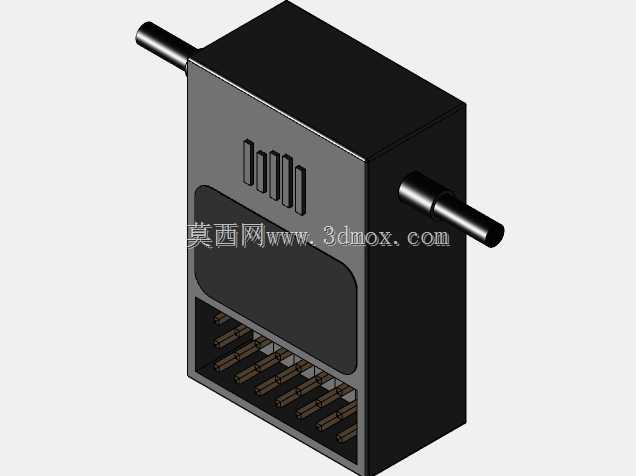

该接收机为航模遥控链路核心接收端部件，主要适配固定翼、多旋翼等小型航空模型的无线电信号接收需求，负责将地面遥控器发射的2.4G频段控制信号解调后输出给飞控或舵机系统，实现对飞行器姿态、动力、舵面的精准操控。整体采用半透明外壳封装设计，外壳两侧伸出圆柱形天线安装柱，用于固定外置接收天线，保障全向信号接收覆盖，避免机身结构遮挡导致的信号衰减。内部采用双层PCB堆叠布局，上层板集成射频接收电路与信号处理芯片，下层板排布信号输出排针，排针采用标准2.54mm间距设计，可直接插接航模通用舵机线与飞控接口，无需额外转接。外壳底部预留排针伸出窗口，安装时可直接将排针插入对应接插座，两侧天线柱可通过配套卡扣或热缩管固定天线，天线伸出方向可根据机型安装空间调整，适配不同机型的内部布线需求。设计过程中优先考虑航模内部狭小安装空间的适配性，整体外形为规整长方体，边角做小圆弧过渡，避免安装时刮碰其他机内线路，外壳壁厚控制在1mm左右，兼顾结构强度与轻量化要求，整体重量控制在航模配件允许的低重量区间，不会对小型航模的重心分布造成明显影响。内部PCB与外壳之间预留0.3mm装配间隙，通过外壳内侧的定位筋固定电路板，避免飞行过程中的震动导致电路板移位或接插件松脱，射频电路区域做了屏蔽隔离设计，减少内部电路与外部动力系统的电磁干扰，保障信号接收稳定性。信号输出端共引出6个通道接口，可同时连接6路舵机或电调信号端，满足小型固定翼航模的副翼、升降舵、方向舵、油门、襟翼等基础控制通道的连接需求，也可根据使用需求扩展连接飞控的信号输入端口，适配增稳飞行模式的信号传输要求。天线部分采用50Ω阻抗匹配设计，安装时需注意天线远离电调、电机等强电磁干扰源，两根天线呈90度夹角布置可获得最佳全向接收效果，外壳上的天线柱可提供稳定的天线固定支撑，避免飞行过程中天线晃动导致的信号波动。
