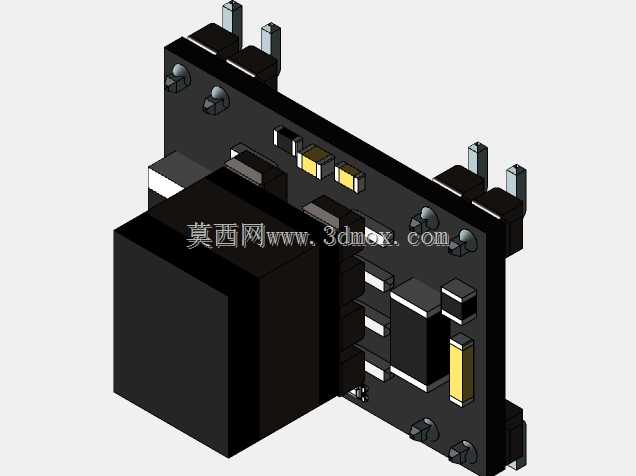

超微型POE供电模块电路板结构设计

这款超微型POE供电模块的结构设计，核心围绕狭小空间内的以太网供电场景展开，适配安防监控、小型物联网终端、嵌入式网络设备这类对安装体积有严苛要求的部署环境，解决传统POE模块体积偏大无法塞入紧凑设备壳体的痛点。从实际使用场景来看，这类模块常被集成在小型半球摄像机、门禁网络终端、工业微型传感节点内部，不需要额外布设电源线，仅通过单根网线即可完成数据传输与电力供给，大幅降低现场布线的施工复杂度，尤其适合老旧点位改造、狭小设备仓内部的供电升级需求。设计过程中优先考量了板上元件的布局合理性，将核心的电磁变换元件布置在板体一侧的开阔区域，周边预留足够的爬电距离，避免高压侧与低压信号线路出现干扰；贴片阻容元件沿信号流向排布在主元件旁侧，尽可能缩短走线长度，减少信号传输过程中的损耗与电磁辐射。板体边缘预留的插装接口，兼顾了直插焊接与快速接插两种安装方式，安装孔位的位置经过反复校核，既可以通过铜柱固定在设备内部的预留支柱上，也能直接插装在母板的对应插槽内，适配不同设备的内部安装边界。外形尺寸控制上严格遵循微型化设计思路，整体板型轮廓方正，没有突出的异形结构，能够适配绝大多数小型网络设备的内部预留空间，元件最高高度控制在较低区间，不会和设备外壳的内部筋位产生干涉。设计时还考虑了生产装配的便利性，所有贴片元件的排布方向统一，适配SMT流水线的贴片工艺要求，插装元件的引脚间距符合通用加工标准，不需要定制特殊工装即可完成波峰焊工序。板上的散热路径经过规划，核心发热元件的背面预留了覆铜区域，能够通过板体本身将工作产生的热量传导到设备壳体上，不需要额外加装散热片即可满足长时间稳定工作的温升要求，进一步压缩了模块整体占用的空间。在接口定义的排布上，输入输出端分置板体两侧，避免布线时网线进出出现交叉，现场接线时可以顺着网线走向完成连接，减少线缆弯折带来的应力损伤，提升长期使用的连接可靠性。
