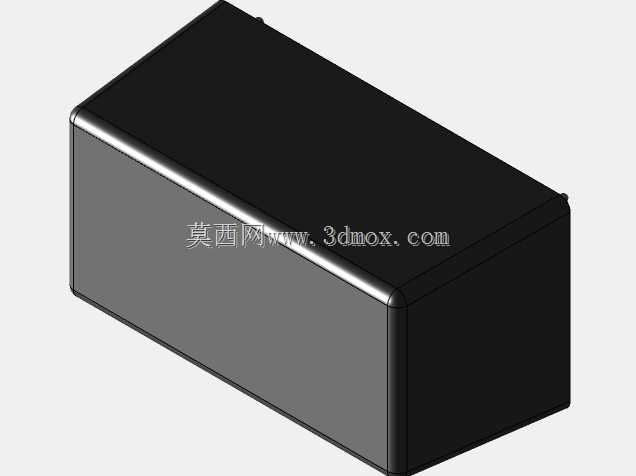

明纬IRM-20-5封装开关电源三维结构

这款灌封式AC-DC开关电源的三维结构，还原了明纬IRM-20-5系列20W功率等级5V输出型号的完整外形与安装边界，建模过程中严格对照实物测绘的尺寸公差，把外壳的圆角过渡、引脚的排布位置、壳体表面的脱模斜度都做了精准复刻，没有做简化处理，能直接导入设备装配体做干涉检查。从实际应用场景来看，这类小功率灌封电源常被用在工业控制板卡的板载供电、小型传感器节点的本地取电、智能家居控制模块的内置电源、低压通讯设备的直流供电场景中，因为采用了全环氧灌封结构，相比开板式电源有更好的防尘、抗振性能，在存在少量粉尘、轻度振动的工业现场环境里，长期运行的可靠性更高。设计思路上，这款电源采用了紧凑型塑壳封装，整体为长方体结构，壳体边角做了R角处理，既避免安装时锐边划伤操作人员，也能减少灌封过程中环氧应力集中导致的壳体开裂风险；引脚采用直插式排布，间距符合通用PCB板的孔位设计规范，既可以直接焊接在主控板上做板载安装，也可以搭配配套的接线端子座做导轨式安装，适配不同设备的装配需求。外形尺寸方面，建模时严格控制了长宽高的装配公差，壳体的安装定位基准选在引脚所在的底面，所有外形特征都以该基准做尺寸链标注，导入装配体后可以直接匹配PCB板的安装孔位，不需要额外调整尺寸；外壳表面没有多余的凸起结构，整体平整光滑，在设备内部排布时可以紧贴设备内壁或者相邻元器件安装，能有效节省控制柜内部的安装空间。从功能特性对应的结构设计来看，全封闭的灌封结构把内部的变压器、整流电路、滤波电容、控制芯片全部密封在塑壳内部，建模时也还原了壳体的密封接缝结构，能直观体现其IP防护等级对应的结构设计逻辑，对于做设备结构设计的工程师来说，在排布内部元器件时，可以直接参考这个模型预留电源的安装空间、散热间隙，以及引脚的焊接操作空间，避免后期装配时出现空间不足、干涉碰边的问题。另外模型也还原了壳体表面的标识区域位置，在做设备的丝印设计、内部线缆排布时，可以参考标识位置避开遮挡，方便后期运维时识别电源参数。
