海康威视针孔监控摄像组件结构设计

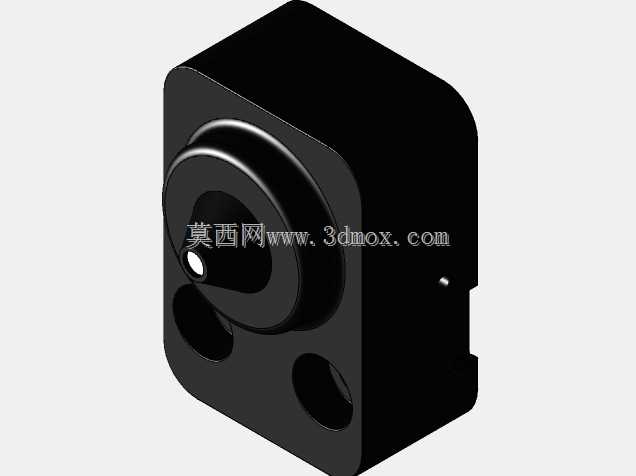

这款针孔摄像组件的结构设计，首先围绕隐蔽式安防监控的核心场景展开，常见于自助终端设备内嵌、公共区域隐蔽布防、工业设备状态可视化采集等对安装空间有严格限制的工况，区别于常规外露式枪机、球机，其核心设计目标是在有限的安装边界内，完成成像模组的固定、防护与走线布局。从外形结构来看，整体采用近似方块式的紧凑壳体设计，外壳做了哑光黑色的表面处理，既可以减少光线反射对成像的干扰，也能在暗装场景下进一步降低视觉存在感，壳体边角做了小圆弧过渡，避免安装时剐蹭布线或安装面的防护层。正面的成像镜头区域做了内凹式的阶梯结构设计，镜头外圈的环形凸台一方面可以限定镜头的安装同轴度，保证光轴与安装面的垂直精度，另一方面也能在镜头外侧预留出安装偏振片或者防尘镜片的空间，镜头旁侧的小型定位孔，是用于装配时的快速对位，避免模组装反导致成像角度偏移。壳体上分布的三个沉头安装孔，分别布置在正面左下、右下以及侧方位置，这种非对称的孔位设计是为了适配不同的安装朝向，不管是正向嵌入面板还是侧向固定在设备机架上，都能找到对应的固定点位，不需要额外制作转接支架，沉头孔的深度经过精确计算，装配后螺丝端面不会突出壳体表面，保证安装后整体外表面齐平，不会突出安装面板影响外观或者造成卡滞。壳体侧面的小型开孔是走线预留位，孔径刚好适配配套的同轴信号线与供电线，开孔边缘做了倒角处理，避免穿线时割破线缆绝缘层，同时壳体内部预留了成像电路板的安装卡槽，不需要额外打胶或者增加固定压片，电路板顺着卡槽滑入即可完成定位，卡槽的限位筋高度刚好压住电路板边缘，不会接触到板上的电子元器件，避免造成元器件虚焊或者短路。在设计思路上，这款组件优先考虑了装配效率与安装适配性，没有采用复杂的多件拼接结构，主体壳体为一体化加工成型，仅在镜头位置预留可拆卸的压圈用于固定镜头，减少了装配环节的零件数量，也降低了长期使用过程中结构松动的概率。壳体的壁厚设计兼顾了防护强度与空间利用率，外壁厚度足够承受常规安装时的拧紧力，不会因为螺丝锁紧导致壳体变形挤压内部电路板，内部的空腔则刚好容纳成像模组与接线端子，没有多余的冗余空间，整体外形尺寸控制在极小的范围内，可以嵌入到厚度仅十几毫米的设备面板内部，适配ATM机、自助售票机、闸机等设备的内置监控需求，也可以用于狭小空间内的设备运行状态监控，比如自动化设备内部的工位动作捕捉，不需要占用过多的设备内部安装空间。
