参数化双模块传感器安装固定座结构

在小型自动化检测工位、桌面级实验装置、创客类电子项目的搭建过程中，光电类、LED指示类传感模块的固定一直是容易被忽略却直接影响检测稳定性的环节，很多临时搭建的装置采用扎带、热熔胶固定传感器，不仅重复拆装效率低，长期使用还容易出现位置偏移、检测角度偏差的问题，直接影响检测数据的可靠性。这款传感器安装座的设计，正是针对这类小尺寸传感模块的快速固定需求开发，整体采用底板加双安装块的组合结构，没有多余的冗余结构，在保证安装强度的前提下尽可能压缩整体重量，适配桌面级轻量化设备的搭载需求。

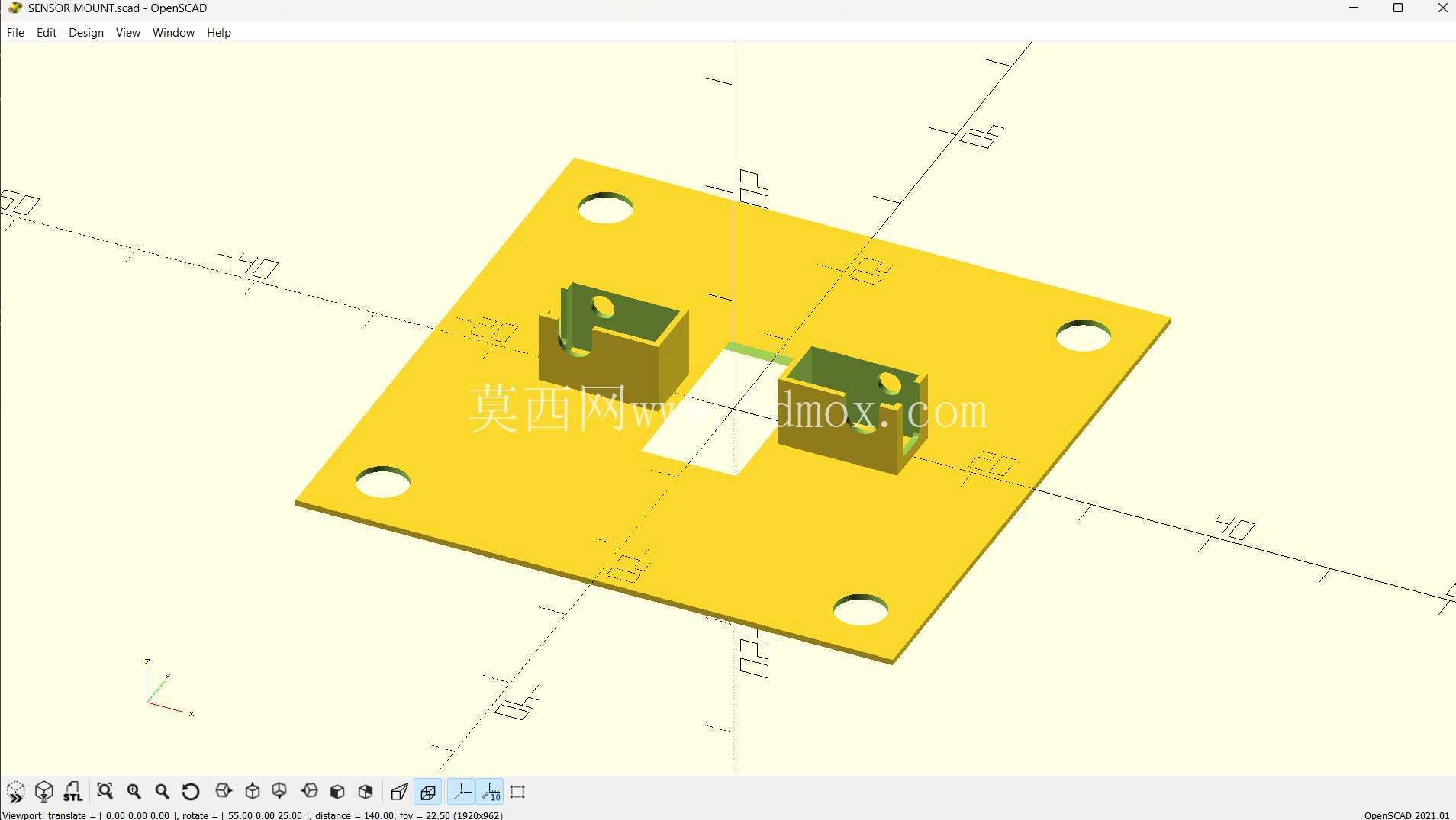

从结构设计逻辑来看，底板采用方形薄板结构，四个角位设置了贯通安装孔，孔位位置避开了中间安装块的装配区域，安装时可以通过M3或者M4规格的螺丝直接将整个座体固定在设备型材、安装面板或者实验台架上，孔位的间距预留了足够的扳手操作空间，不会出现螺丝拧紧时工具与侧边结构干涉的问题。底板中间预留了矩形镂空区域，一方面可以减少打印材料的消耗，另一方面也能给传感器模块的接线留出穿过空间，避免线缆在底板下方弯折挤压，长期使用出现线皮破损的问题。

两个对称布置的安装块是整个结构的核心功能区，每个安装块上都设置了对应的定位孔与卡槽结构，能够同时兼容两种不同宽度的小型LED模块或者光电传感器，不需要额外制作转接件就可以直接将模块卡入安装块的卡槽内，配合少量的胶水或者顶丝就可以完成固定，安装块的高度经过匹配设计，固定后的传感器检测面刚好高出底板平面足够距离，不会被底板边缘遮挡检测光路，对于对射式或者反射式传感器来说，这个高度预留可以有效避免底板本身对检测信号的干扰。

设计阶段针对3D打印工艺做了专门的适配优化，所有的转角位置都做了小尺寸的圆角过渡，避免打印过程中出现应力集中导致的翘边问题，所有的安装孔都预留了0.2mm的打印公差，不需要后续二次铰孔就可以直接穿入对应规格的螺丝，安装块的卡槽侧壁厚度控制在1.5mm，既保证了足够的夹持强度，又不会因为壁厚过大导致打印过程中出现缩痕。整个结构的参数化设计逻辑，让使用者可以根据自己手头传感器的实际尺寸，快速调整底板大小、安装孔间距、安装块的高度与卡槽宽度，不需要重新绘制整个模型，只需要修改对应参数就可以生成适配不同规格传感器的安装座，大幅缩短了非标小零件的设计周期。

从安装边界尺寸来看，整个座体的长宽尺寸控制在80mm见方以内，整体高度不超过20mm，不会占用过多的设备安装空间，哪怕是在紧凑的小型输送线检测工位、桌面机器人的末端检测装置上，也有足够的空间安装固定。底板的厚度设置为2mm，对于PLA、ABS这类常见的3D打印材料来说，这个厚度已经足够抵抗日常拆装过程中的受力，不会出现底板弯折变形的问题，安装块与底板采用一体化设计，不需要额外装配，打印完成后去除支撑就可以直接使用，减少了后续的装配工作量。

在实际应用场景中，这类安装座不仅可以用于工业类小型传感器的固定，也可以适配创客项目中的LED指示模块、红外避障模块、颜色识别模块等常用电子元件，相比市面上通用的传感器安装支架，这款结构可以根据实际安装空间灵活调整尺寸，不需要对标准支架进行切割、钻孔等二次加工，尤其适合小批量定制化设备的快速搭建，能够大幅减少非标零件的加工成本与等待周期，在教学实验装置、学生创新项目、小型自动化设备改造等场景下都有很高的实用价值。结构设计上没有采用复杂的曲面或者特殊结构，哪怕是入门级的FDM3D打印机也可以顺利打印成型，不需要特殊的打印支撑设置，打印过程中几乎不会出现报废的情况，对于没有太多3D打印经验的使用者也十分友好。
