直列四缸内燃机组装结构与工程图纸

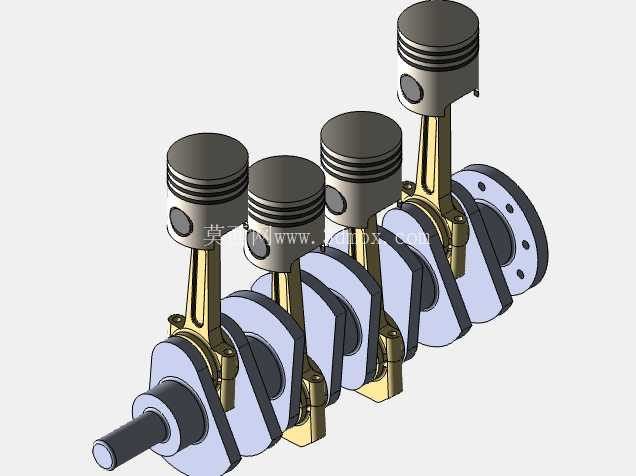

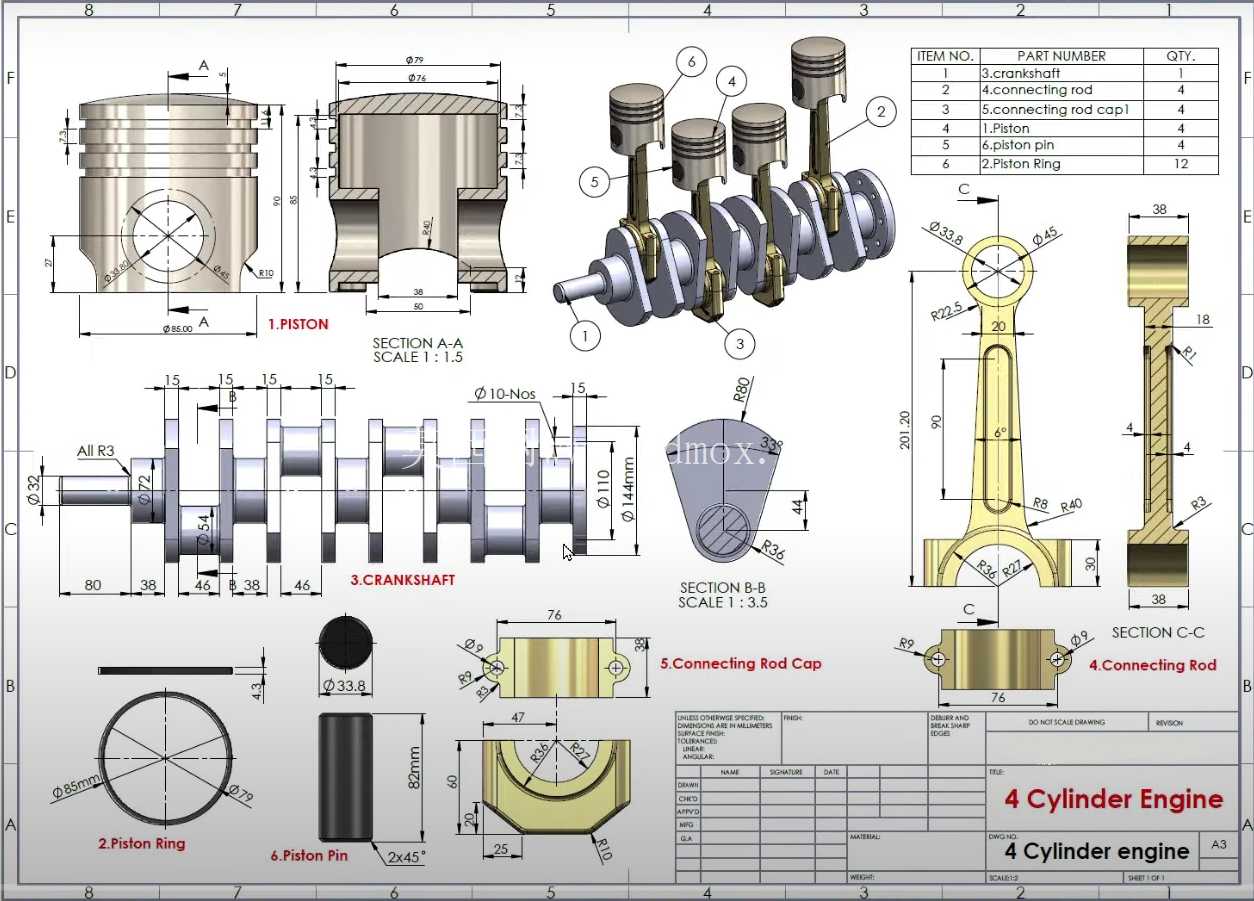

这套直列四缸动力单元的结构设计，覆盖了从核心往复运动件到旋转输出件的全装配关系，配套的二维工程图完整标注了各零件的形位公差、配合尺寸与剖面结构，可直接用于教学演示、结构原理验证以及小型动力设备的方案参考。从实际应用场景来看，这类四缸结构广泛搭载于民用乘用车、小型工程机械、固定式发电机组等设备上，相比单缸、双缸动力结构，其做功冲程叠加后的动力输出平顺性优势明显，曲轴每旋转720度即可完成四次做功循环，能有效降低动力输出端的扭矩波动，减少配套传动系统的冲击载荷。

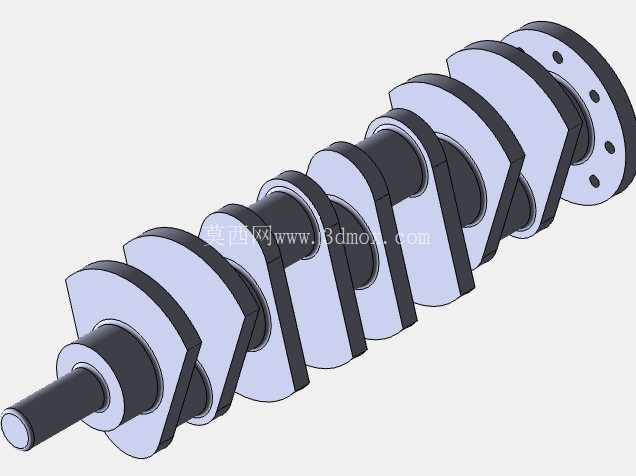

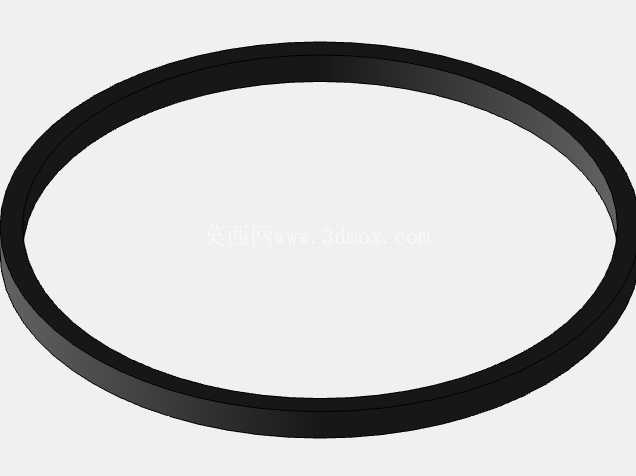

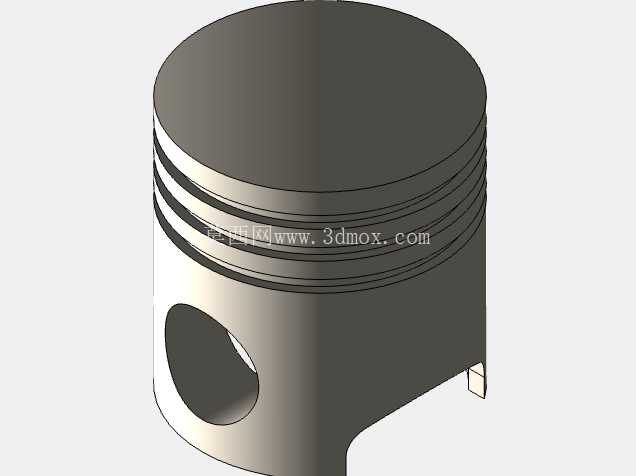

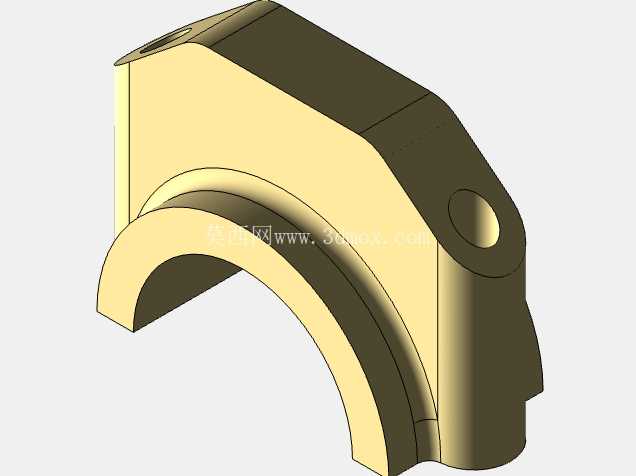

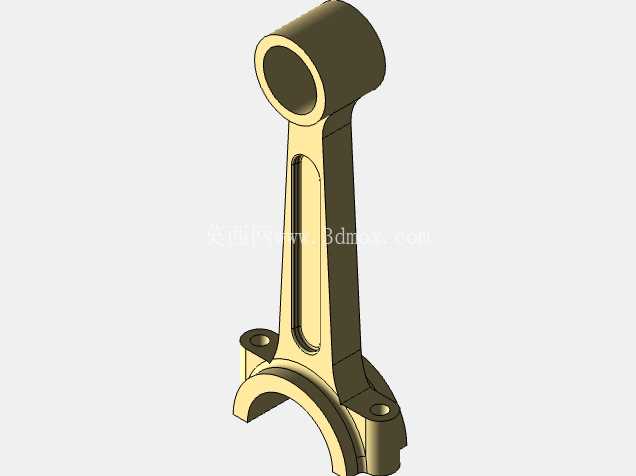

从核心零件的设计逻辑来看，活塞作为直接承接燃烧压力的往复件，其头部设计了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，避免做功压力下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧；活塞销采用全浮式设计思路，工作状态下可在活塞销座与连杆小头衬套间小幅转动，让销体磨损均匀分布，延长零件使用寿命，销体两端通过卡簧限位，避免轴向窜动刮擦缸壁。曲轴作为将活塞往复运动转化为旋转运动的核心部件，采用四曲拐对称布置结构，相邻曲拐夹角为180度，可实现一阶、二阶往复惯性力的自身平衡，降低整机运转时的振动幅值；曲轴上的主轴颈、连杆轴颈均设计有压力润滑油道，可将主油道的压力机油输送至各摩擦副表面，形成流体润滑膜降低运转磨损，轴颈与曲柄连接位置采用大圆角过渡设计，避免应力集中导致的曲轴疲劳断裂，适配长时间高负荷运转的工况需求。连杆作为连接活塞与曲轴的传力部件，杆身采用工字形截面设计，在保证足够抗拉、抗压强度与刚度的前提下，尽可能降低自身往复运动质量，减小惯性力对曲轴的冲击；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，轴瓦安装位置设计有定位唇结构，避免轴瓦工作时发生转动堵塞油孔，小头端压入铜基衬套，与活塞销形成间隙配合，保证运转时的灵活转动。

从安装边界与尺寸配合来看，各零件的配合公差经过严谨匹配：活塞与气缸壁之间预留了适配热膨胀的间隙，避免发动机达到工作温度后活塞胀死在缸筒内；活塞环开口间隙、侧隙均按照工作温度下的膨胀量设定，既保证密封性能，又避免环体卡滞；曲轴主轴颈与缸体主轴承座、连杆轴颈与连杆大头孔均采用基孔制间隙配合，保证压力机油能进入配合间隙形成油膜；飞轮端与动力输出端的连接法兰尺寸、安装孔位均遵循通用动力输出接口标准，可直接匹配离合器、变速箱等下游传动部件，无需额外设计转接结构。整套设计附带的运动研究动画，可直观展示进气、压缩、做功、排气四个冲程中各零件的运动时序关系，包括气门开闭时机、活塞上下止点位置、曲轴旋转角度与连杆摆动角度的对应关系，能帮助结构设计人员快速理解四缸动力的工作原理，在进行相关动力配套、改装设计时，可直接参考各零件的尺寸参数与装配关系，减少前期原理验证的时间成本。在进行三维建模过程中，各零件的装配约束完全按照实际装配关系设定，活塞仅保留沿气缸轴线方向的移动自由度，曲轴仅保留绕自身轴线的旋转自由度，连杆通过旋转副分别与活塞销、曲轴连杆轴颈连接，运动仿真过程中无干涉、无过约束情况，可直接用于虚拟样机的运动学、动力学分析，验证不同转速下各零件的受力情况与运动轨迹。
