三滑轮皮带传动机构设计方案

这套三滑轮皮带传动结构，是面向小功率传动场景开发的紧凑型动力传递方案，在冲压模具周边的送料辅助机构、小型工装的动力传输单元里都有很高的适配性，尤其适合对安装空间有严格限制、需要平稳传递旋转动力的工位。整套结构通过三个滑轮的位置排布，在有限的安装边界内实现了合理的皮带包角设计，避免了双轮传动在中心距受限情况下包角不足、传动打滑的问题，同时通过其中一个滑轮的位置偏移预留了皮带张紧的调整空间，不需要额外加装独立张紧轮就能实现合适的皮带预紧力，减少了附属零件的数量，也降低了后期维护的复杂度。

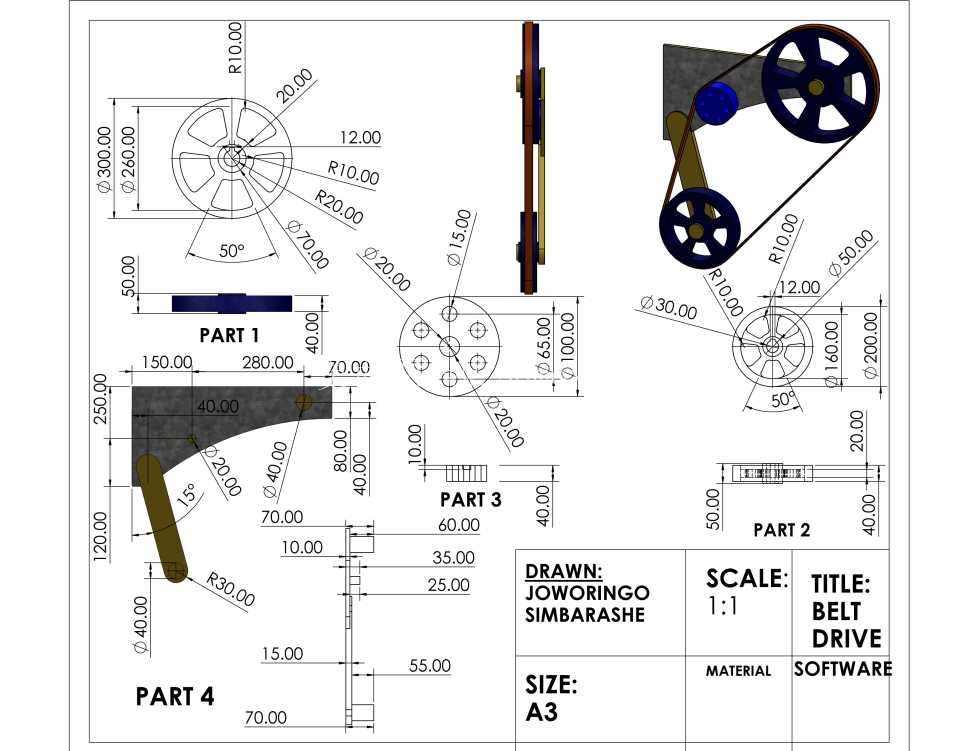

从结构组成来看，整套机构分为四个核心加工部件，分别对应主动轮安装座、从动轮支撑臂、中间导向滑轮、安装基座四个部分。主动轮的轮径设计为200mm，轮缘处做了适配标准V型皮带的槽型结构，轮毂位置预留了直径30mm的轴孔，可直接匹配常规输出轴径的小型驱动电机，轴孔周边均匀分布四个直径15mm的安装孔，用于和电机输出轴端的法兰盘锁紧固定，保证动力输入时的同轴度，避免高速转动时出现轮体偏摆。两个从动滑轮的轮径均为100mm，其中一个固定在L型安装基座的竖直臂顶端，另一个固定在倾斜布置的支撑臂端部，三个轮体的中心连线形成非对称三角布局，让皮带的缠绕路径同时覆盖三个轮缘的有效工作面，主动轮处的皮带包角可以达到150度以上，完全满足小功率传动的摩擦力需求，不会出现负载波动时的打滑丢转问题。

安装基座采用L型折弯结构，水平段的总长度为280mm，竖直段高度为250mm，基座厚度为40mm，水平段上预留了多组不同间距的安装孔位，可直接通过螺栓固定在设备的安装平台上，孔位的排布兼容常见的型材安装间距，不需要额外加工转接板就能完成装配。倾斜支撑臂的长度为200mm，臂身截面为40mm×20mm的矩形结构，和基座连接处做了R30的圆弧过渡，避免应力集中导致的臂身断裂，臂身和基座的连接位置预留了角度调整空间，可以根据实际使用时的皮带张紧需求，微调支撑臂的倾斜角度，调整范围在15度以内，调整到位后通过两侧的锁紧螺栓完成固定，操作十分便捷。中间导向滑轮的安装位置距离基座竖直面的水平距离为70mm，轮体中心和主动轮中心的高度差为160mm，这个位置的设计刚好可以让皮带在两个从动轮之间的走向保持合理的倾角，避免皮带和基座本体、周边的其他结构件产生运动干涉。

从实际使用的角度来看，这套传动结构的传动比为2:1，主动轮转动一圈时，两个从动轮同步转动两圈，动力传递过程中皮带的运行线速度保持均匀，不会出现脉动冲击，适合传递转速在100-500rpm区间的旋转动力，在冲压生产线的小型送料辊驱动、废料输送辅助机构、模具周边的润滑泵驱动单元里都能直接适配。设计过程中充分考虑了加工工艺性，所有的结构件都可以采用常规的铣削、钻孔工艺完成加工，没有特殊的异形曲面需要五轴设备加工，普通的机加工车间就能完成整套零件的生产，加工成本控制在较低水平。轮体部分的材料可以根据负载大小选择，轻载场景下可以采用尼龙材质降低整体重量、减少运行噪音，负载稍大的场景可以换成45号钢材质并做表面发黑处理，提升轮体的耐磨性能，延长使用寿命。皮带的选型对应标准的窄V带型号，采购替换十分方便，不需要定制特殊规格的传动带，后期运维时的备件获取难度很低。

整套结构的安装边界十分清晰，整体占用的空间范围在280mm（长）×200mm（宽）×250mm（高）以内，在进行设备布局时，只需要预留出这个尺寸的安装空间，同时保证皮带运行路径上没有其他结构件侵入就可以完成装配，不需要额外预留过大的操作空间。结构上没有复杂的联动部件，日常维护只需要定期检查皮带的磨损情况、紧固各个连接位置的螺栓就可以保证长期稳定运行，故障率远低于需要多组齿轮啮合的传动方案，同时运行时的噪音也更低，适合在车间内的工位旁近距离布置，不会产生过大的噪声污染。在进行三维建模时，所有的配合尺寸都做了公差预留，轴和孔的配合采用基孔制间隙配合，装配时不需要额外修配就能完成组装，各个零件之间的运动间隙都经过校核，转动过程中不会出现卡滞、异响的问题，对于刚接触传动结构设计的工程师来说，这套模型也可以作为学习皮带传动布局、张紧结构设计的参考案例，帮助理解多轮传动的路径规划、包角计算、安装空间校核的实际方法，掌握常规传动组件的设计逻辑。
